Вентильные разрядники разных типов отличаются в первую очередь защитными характеристиками и пропускной способностью (см. гл. 3).
В зависимости от конструкции искровых промежутков различают разрядники, в которых применяются искровые промежутки с неподвижной дугой, и разрядники с магнитным гашением дуги (магнитно-вентильные разрядники). Первый тип искровых промежутков применяется в разрядниках с относительно высокими остающимися и пробивными напряжениями и умеренной пропускной способностью. В более совершенных разрядниках используются искровые промежутки с магнитным гашением дуги. Некоторые зарубежные фирмы стали применять искровые промежутки с магнитным гашением дуги и в разрядниках линейного и распределительного типов. Варианты конструкций искровых промежутков чрезвычайно разнообразны (см. § 1-2). Многие фирмы — изготовители защитной аппаратуры выпускают разрядники с искровыми промежутками собственных фирменных конструкций.
В зависимости от материала нелинейного сопротивления разрядники отечественного производства подразделяются на разрядники вилитовые и тервитовые. Вилитовые разрядники имеют относительно низкую пропускную способность. В разрядниках с повышенной пропускной способностью и в некоторых конструкциях разрядников с умеренной пропускной способностью применяют материал тервит. Зарубежные фирмы, как правило, используют в разрядниках нелинейные сопротивления собственных фирменных названий (тирит, резорбит, зокар и др.).
Вентильные разрядники можно также подразделять на разрядники с естественным распределением напряжения по искровым промежуткам и на разрядники с принудительным распределением напряжения. С естественным распределением напряжения обычно выполняются разрядники с умеренными защитными характеристиками на относительно невысокие номинальные напряжения (до 10—35); с принудительным распределением напряжения — разрядники на более высокие классы напряжения, а также некоторые типы более ответственных разрядников на 3—10 кВ., например предназначенные для защиты вращающихся машин. В последние годы появились конструкции разрядников линейного типа на напряжения 6—20 га, в которых также применено принудительное распределение напряжения по искровым промежуткам. До недавнего времени принудительное распределение напряжения достигалось с помощью активных нелинейных сопротивлений. В настоящее время ряд фирм стал применять в разрядниках смешанную емкостно-омическую шунтировку искровых промежутков.
Основные активные элементы вентильных разрядников (искровые промежутки, нелинейные сопротивления) размещаются в герметизированных фарфоровых покрышках. Необходимое контактное давление между элементами внутри покрышек создается стальными пружинами, которые в большинстве случаев сжимаются с усилием 50—100 кГ.
По конструктивному исполнению следует различать разрядники, в которых искровые промежутки и последовательные сопротивления располагаются в одну колонну, и разрядники, в которых активные элементы внутри покрышки размещены зигзагообразно либо в две-три параллельные колонны, соединенные между собой последовательно. Разрядники первого типа обычно состоят из однотипных стандартных рабочих элементов1 на номинальное напряжение до 30—60 га.
На номинальные напряжения до 110—220 га разрядники указанного тина, как правило, выполняются в виде одной свободно стоящей колонны. При более высоком номинальном напряжении рабочие элементы разрядника устанавливаются в две колонны, либо подвешиваются по спирали на опорной конструкции из трех колонн стержневых изоляторов или разрядник выполняют в виде одной колонны с растяжками (см. § 4-2, 4-3, 4-5). Некоторые фирмы выпускали разрядники в подвесном варианте [182], другие — в опорном, с закреплением верхней части разрядника.
Разрядники с параллельным (зигзагообразным) размещением искровых промежутков и последовательных сопротивлений отличаются сравнительно большим диаметром фарфоровой покрышки и выпускаются некоторыми фирмами в одном элементе на напряжения до 200—300 га. Из таких элементов могут быть собраны одноколонковые, свободно стоящие конструкции разрядников на все классы напряжения.

1 Рабочим элементом разрядника называют часть разрядника, включающую в себя искровые промежутки с ШС и последовательные сопротивления, заключенную в отдельной герметизированной фарфоровой покрышке. Иногда рабочий элемент разрядника содержит только блоки искровых промежутков либо только блоки последовательного сопротивления (см., например, § 4—5).

Основные конструктивные особенности разрядников, выпускаемых в нашей стране, приведены в табл. 4-1.

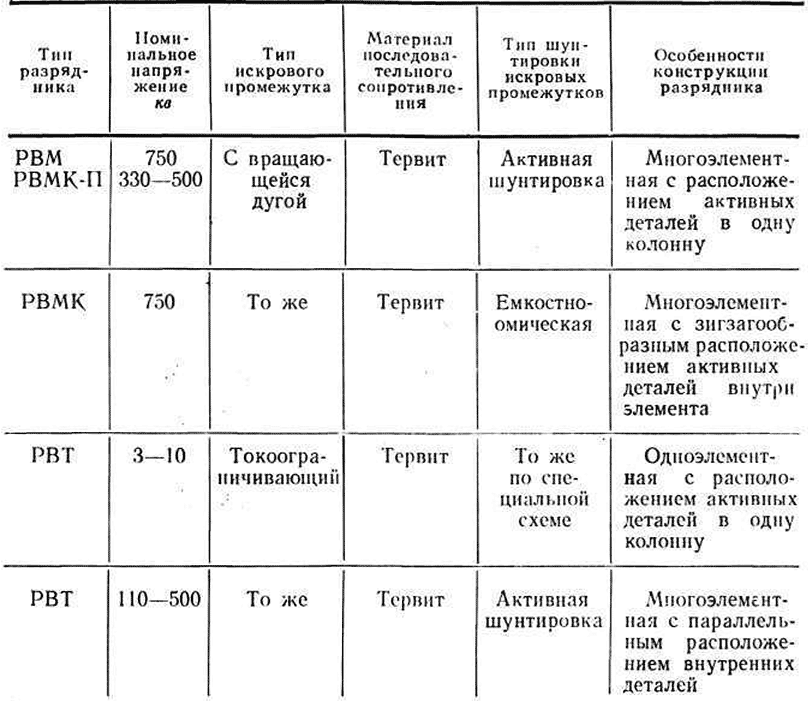

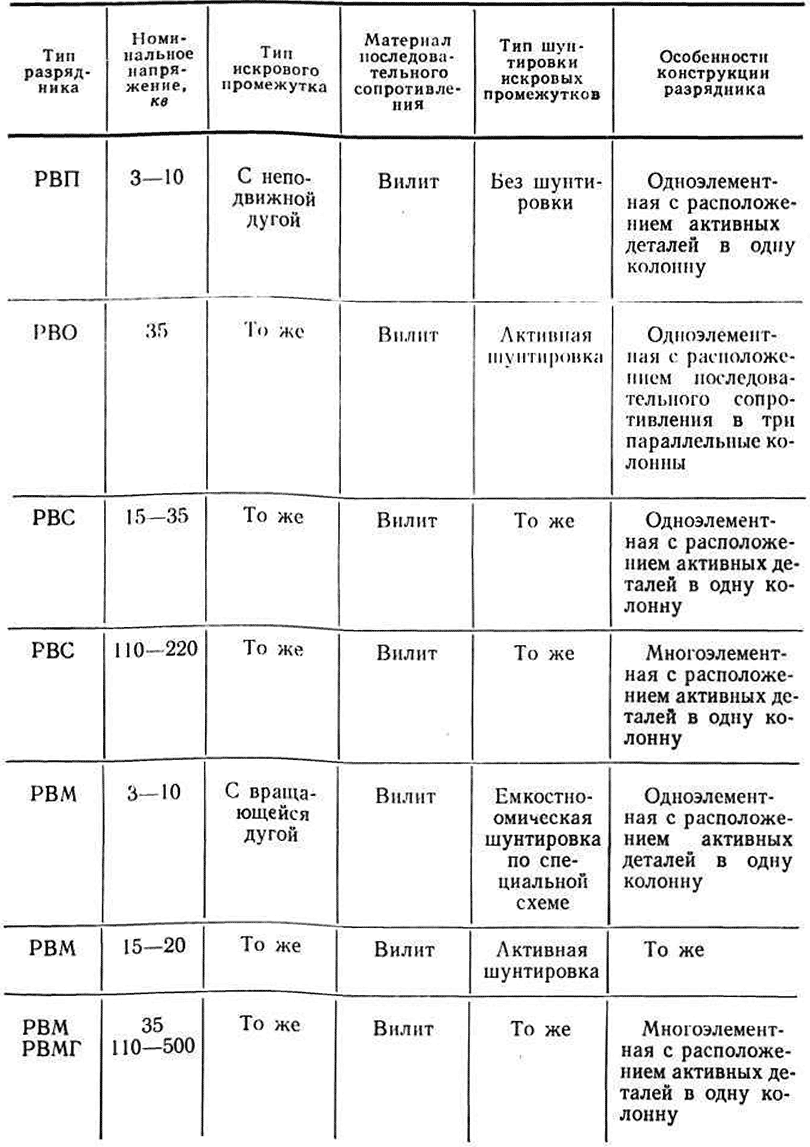

Таблица 4-1
Основные конструктивные особенности вентильных разрядников

Продолжение табл. 4-1

По МЭК вентильные разрядники классифицируются по номинальному разрядному току. Он является условным показателем защитных характеристик и пропускной способности разрядников.
Следует отметить, что многие зарубежные фирмы выпускают вентильные разрядники с защитными характеристиками и пропускной способностью, значительно лучшими, чем предусмотренные МЭК.
