В некоторых конструкциях искровых промежутков существенное повышение дугогасящей способности достигается за счет того, что используется принцип деионной решетки.
Искровой промежуток с делением дуги на части

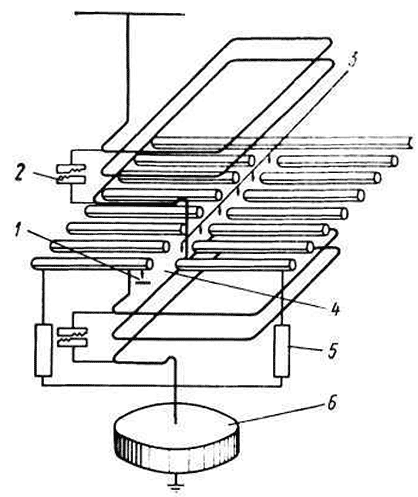

Рис. 1-18. Искровой промежуток с делением дуги на части фирмы «Дженерал электрик» (США)
1 —активизирующее устройство; 2— обходной промежуток; 3 — гасящие промежутки; 4 —глинный промежуток; 5— шунтирующее тиритовое сопротивление; 6 — последовательное тиритовое сопротивление
Под действием магнитного поля, создаваемого катушками магнитного дутья, дуга сопровождающего тока растягивается и делится на несколько коротких дуг, возникающих между вспомогательными электродами. При этом в момент нулевого значения сопровождающего тока происходит восстановление напряжения одновременно на нескольких искровых промежутках, т. е. суммируются катодные падения нескольких промежутков, что значительно повышает общую восстанавливающуюся прочность такого промежутка.
Искровой промежуток разрядника типа 1Н фирмы «Дженерал электрик» (США), в котором применен принцип деления дуги на несколько коротких дуг, показан схематически на рис. 1-18 [186]. Искровой промежуток состоит из главного промежутка 4 и гасящих промежутков 3. Катушки магнитного дутья, расположенные по обе стороны главного промежутка, шунтированы обходными промежутками 2. Как главные, так и обходные промежутки снабжены активизирующим устройством 1, обеспечивающим их подсвечивание. Сопровождающий ток, протекая через катушки, создает магнитное иоле, которое перемещает дугу из главного промежутка в гасящие. Здесь дуга вытягивается в горизонтальном направлении, разделяется на 14 коротких дуг и гаснет при первом прохождении тока через нулевое значение. Конструкция такого промежутка относительно сложна, и в более поздних конструкциях разрядников фирма такие промежутки не применяет [215].
