ПРИЛОЖЕНИЕ 1

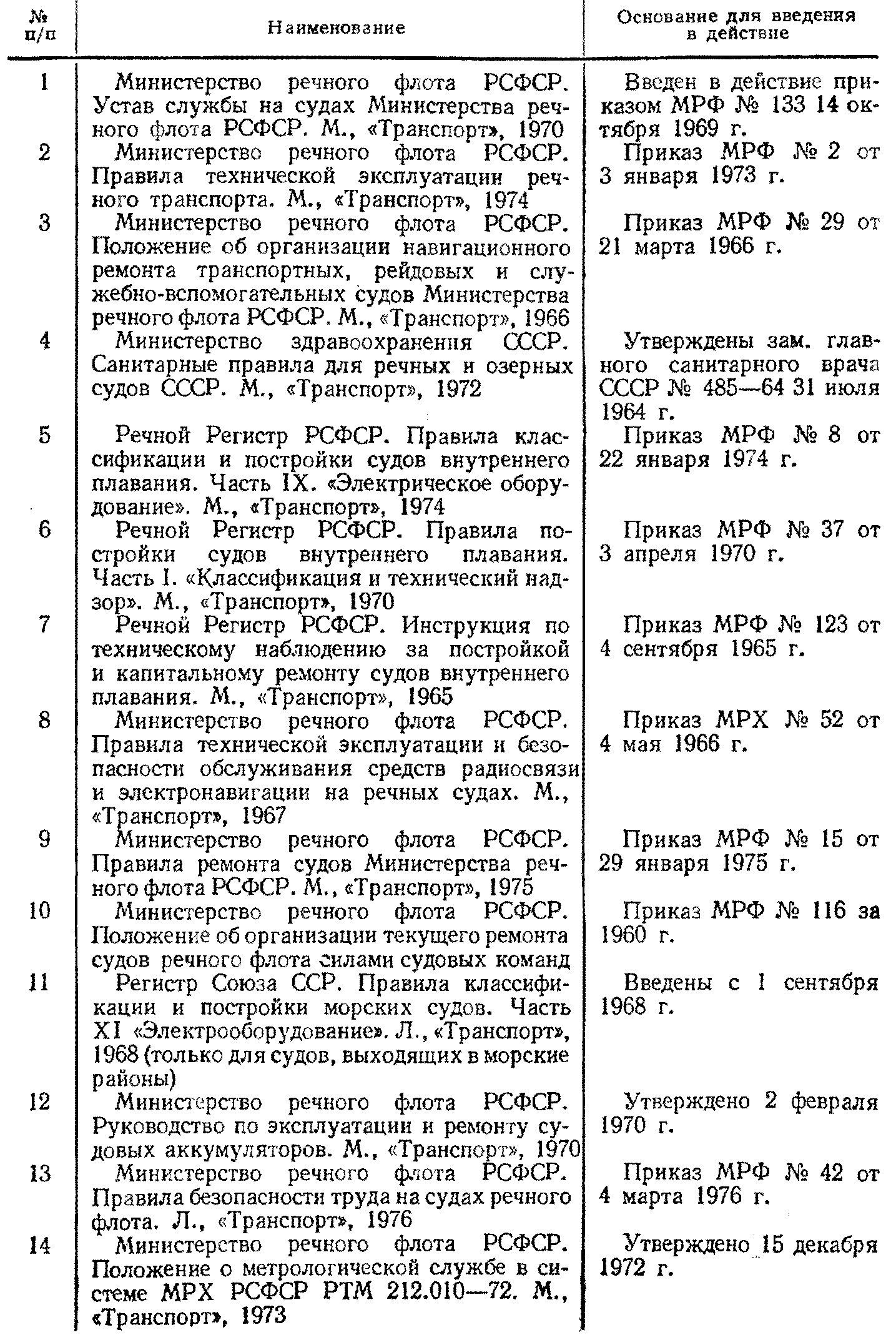

ПЕРЕЧЕНЬ ОСНОВНЫХ РУКОВОДЯЩИХ ДОКУМЕНТОВ ПО ЭЛЕКТРООБОРУДОВАНИЮ
ПРИЛОЖЕНИЕ 2
НОРМЫ И МЕТОДЫ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ЭЛЕКТРООБОРУДОВАНИЯ:
Нормы сопротивления изоляции электрооборудования по «Правилам классификации и технического надзора за судами внутреннего плавания» (1962 г.) приведены в следующей таблице:
№ п/п | Наименование электрооборудования | Нормы сопротивления изоляции, МОм | |||
хорошее | Техническое состояние | запрещенное | |||
удовлетворительное | ограниченногодное | ||||
1 | Аккумуляторная батарея при отключенных потребителях и при номинальном напряжении на клеммах: | 0,1 и выше | 0,099—0,07 | 0,069—0,02 | Ниже 0,02 |
до 25—220 В . | 0,5 и выше | 0,49—0,35 | 0,34—0,1 | Ниже 0,1 | |
2 | Щиты главные, аварийные, распределительные, пульты управления и т. п. при отключении внешних цепей, катушек напряжения и сигнальных ламп при напряжении: | 0,3 и выше | 0,29—0,21 | 0,20—0,06 | Ниже 0,06 |
от 101 до 500 В | 1,0 и выше | 0,99—0,7 | 0,69—0,2 | Ниже 0,2 | |
3 | Магнитные станции, пусковые устройства, сопротивления и т. п. | 0,5 и выше | 0,49—0,35 | 0,34—0,1 | Ниже 0,1 |
4 | Измеряемый участок силовой и осветительной кабельной сети или проводки, а также сети внутренней связи и сигнализации при напряжении: | 0,3 и выше | 0,29—0,21 | 0,20—0,06 | Ниже 0,06 |
101—500 В . | 1,0 и выше | 0,99—0,7 | 0,69—0,2 | Ниже 0,2 | |
5 | Машины электрические постоянного тока, а также статоры и роторы машин переменного тока при напряжении до 500 В ... | 0,5 и выше | 0,49—0,35 | 0,34—0,1 | Ниже 0,1 |
6 | Обмотки трансформаторов с воздушным охлаждением при напряжении до 500 В | 1,0 и выше | 0,99—0,7 | 0,69—0,2 | Ниже 0,2 |

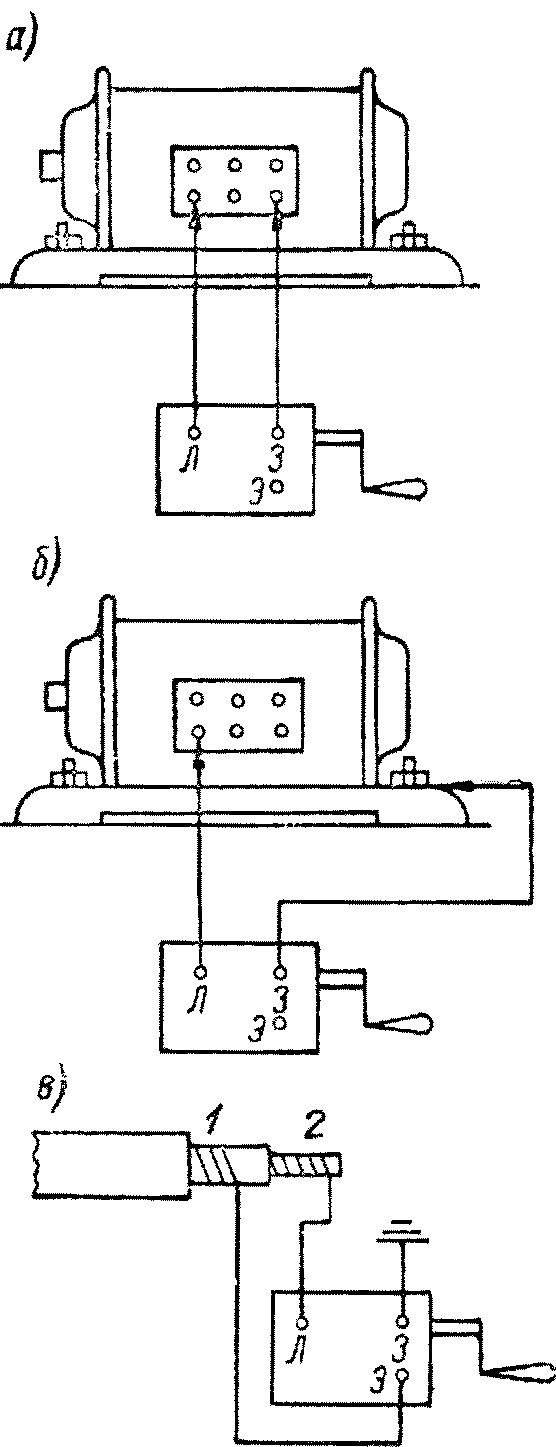

Рис. 1. Измерение сопротивления изоляции электрооборудования переносным мегомметром
Сопротивление изоляции электрооборудования, не находящегося под напряжением, измеряют переносным мегомметром. Мегомметр имеет три зажима: Л (линия), З (земля) и Э (экран).
Для измерения сопротивления изоляции между двумя проводниками, обмотками электрических машин, принадлежащими к различным фазам, и т. п. проводники и обмотки присоединяются оголенными концами к зажимам Л—З.
При измерении сопротивления изоляции электрооборудования относительно корпуса зажим З присоединяется к корпусу, а зажим Л к оголенным проводникам измеряемой цепи.
На рис. 1, а представлена схема измерения сопротивления изоляции между обмотками машины переменного тока, принадлежащими к различным фазам, а на рис. 1, б — схема измерения сопротивления изоляции одной фазы обмотки относительно корпуса машины.
При измерении сопротивления изоляции кабеля (рис. 1, в) дополнительно используется экранирующий зажим мегомметра Э, который служит для устранения влияния на показания мегомметра поверхностных токов утечки, появляющихся при повышенной влажности или загрязненности места разделки жилы кабеля. При этом на изоляцию жилы кабеля 1 накладывают виток голой проволоки, который присоединяют затем к экранирующему зажиму Э мегомметра. Зажим мегомметра Л соединяют с жилой кабеля 2, а зажим 3 с корпусом судна.
Перед замером сопротивления изоляции переносным мегомметром необходимо:
а) снять напряжение с замеряемого участка;
б) отсоединить кабели, отключить рубильники и выключатели или снять предохранители в измеряемой цепи;
в) проверить подсоединение зажимов мегомметра.
Для измерения сопротивления изоляции необходимо:
а) установить переключатель мегомметра в положение М (мегомы) или К (килоомы) в зависимости от величины сопротивления изоляции;
б) вращая ручку мегомметра с нормальной скоростью (около 120 об/мин) произвести отсчет по шкале прибора.
Для измерения сопротивления изоляции судовых сетей, находящихся под напряжением постоянного тока, на главном распределительном щите может быть установлен высокоомный вольтметр с переключателем, дающий возможность измерять напряжение между полюсами сети, а также между каждым полюсом и корпусом судна. По полученным трем показаниям вольтметра можно определить сопротивление изоляции сети:
где Rв — внутреннее сопротивление вольтметра, Ом; U — напряжение сети, В; U1 и U2 — разности потенциалов между плюсовыми и минусовыми проводами и корпусом судна, В.
На судах с сетями переменного тока и некоторых судах с сетями постоянного тока для измерения сопротивления изоляции электрооборудования, находящегося под напряжением, применяются щитовые мегомметры, показывающие величину сопротивления изоляции непосредственно в мегомах.
При измерении температуры методом термометра последний должен иметь надежный контакт с поверхностью, температура которой измеряется.
ПРИЛОЖЕНИЕ 3
НОРМЫ ОБМЕННОГО ФОНДА ЭЛЕКТРИЧЕСКИХ МАШИН
№ п/п | Наименование | Количество машин обменного фонда на десять единиц | Количество машин, для которых нужна одна машина обменного фонда |
1 | Генераторы в составе: | 0,5 | 20 |
аварийных дизель-генераторов | 0,3 | 35 | |
2 | Одноякорные преобразователи | 3 | 3 |
3 | Электродвигатели в составе приводов: рулевых устройств, подруливающих устройств, санитарных насосов, вентиляторов и многомашинных преобразователей | 0,5 | 20 |
брашпилей, шпилей, компрессоров, топливных, масляных, дежурно-пожарных, трюмно-осушительных и фекальных насосов и насосов забортной воды | 0,4 | 25 | |
шлюпочных и буксирных лебедок, главных и аварийных пожарных, балластных, грузовых и зачистных насосов | 0,3 | 35 | |
циркуляционных насосов водогрейных котлов | 0,6 | 15 |
Примечания: 1. Для электрических машин мощностью 100 кВт и более в обменном фонде должны быть отдельные узлы (подшипники, катушки главных и дополнительных полюсов и т. п.), а не машины в сборе.
2. Нормы одобрены письмом Главного управления судового хозяйства и судоремонтных предприятий МРФ № СХ-1-1306 от 20 апреля 1967 г.
ПРИЛОЖЕНИЕ 4

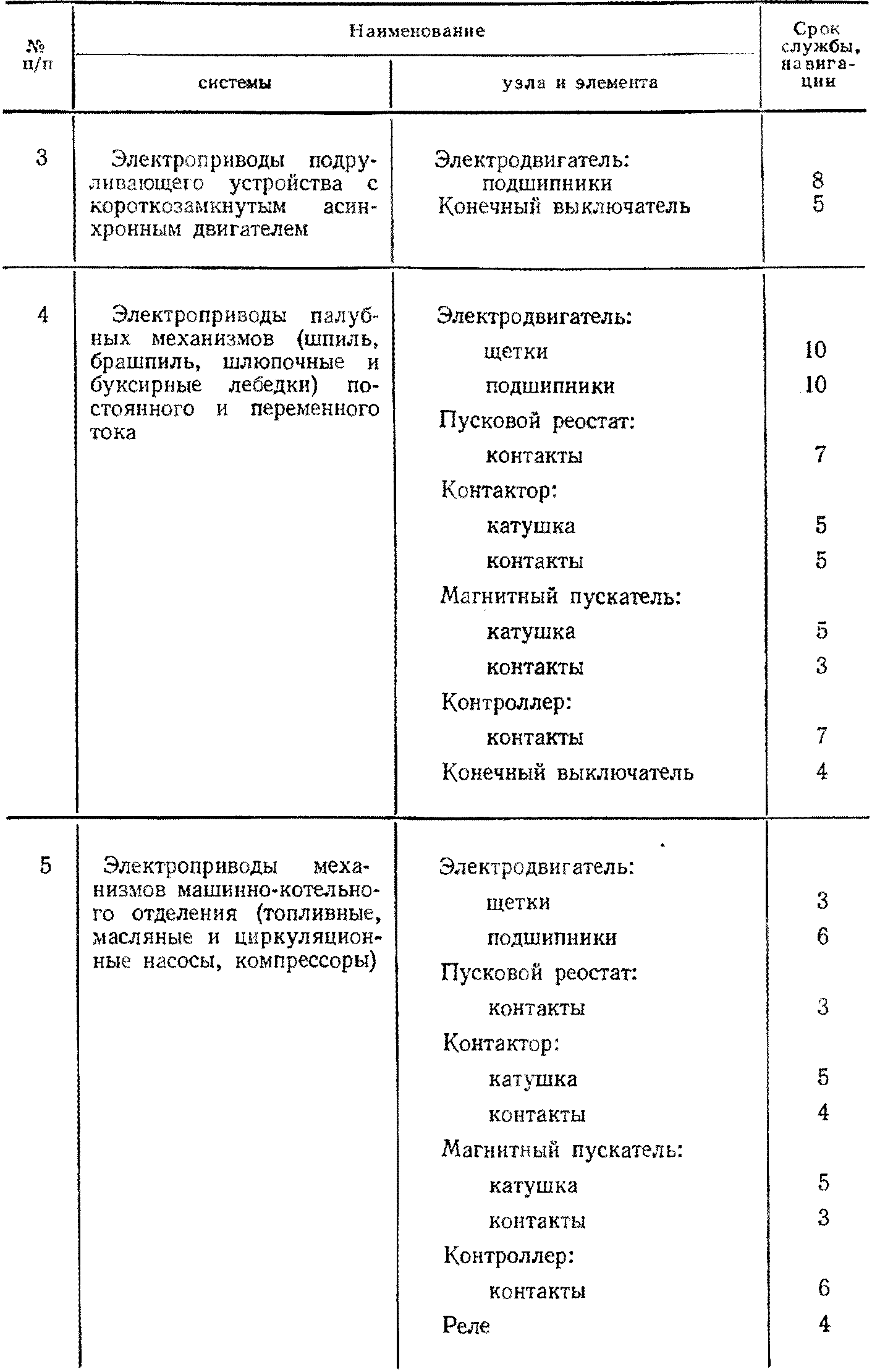

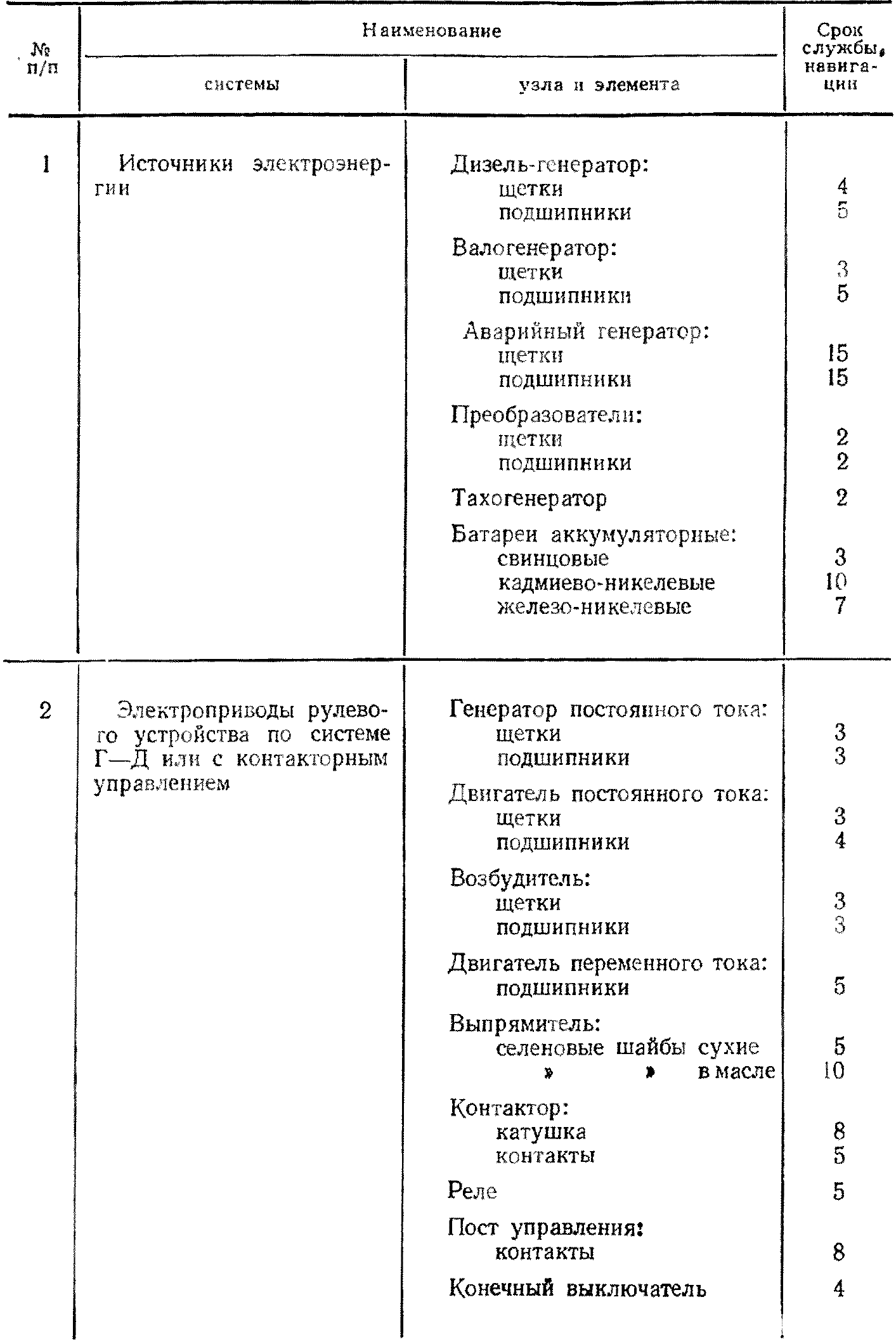

НОРМЫ ЗАМЕНЫ БЫСТРОИЗНАШИВАЮЩИХСЯ ДЕТАЛЕЙ И УЗЛОВ ЭЛЕКТРООБОРУДОВАНИЯ
