Фирма AEG (ФРГ). Наибольшее распространение получили установки серии М5000 (табл. 5). Это одновальный агрегат. Компрессор и турбина заключены в общий корпус, вокруг которого расположено десять камер сгорания.
Ротор турбогруппы - двухопорный, вращается со скоростью 5100 об/мин. Число ступеней компрессора - 16, турбина - двухступенчатая. Корпус и диски турбины охлаждаются воздухом и имеют примерно постоянную температуру на всех режимах. Направляющие лопатки первой ступени - полые. Срок их службы при работе ГТУ на природном газе - до 100 тыс. ч. Направляющие лопатки первой ступени могут работать 55 тыс. ч, второй ступени - 90 тыс. ч. В серийных ГТУ используются легкие сорта жидкого топлива и природный газ. Перевод с жидкого на газообразное топливо можно производить под нагрузкой. Возможна работа ГТУ одновременно на обоих видах топлива. В некоторых типах ГТУ предусматривается возможность работы на тяжелом жидком топливе.
Пламенные трубы камер сгорания располагаются каждая в отдельном корпусе. Между собой камеры сгорания соединены пламяперекидными трубами. Запальники имеются только в двух из них. В каждую камеру подается точно дозированный расход топлива. Форсунка жидкого топлива размещена в центре фронтового устройства камеры. Концентрически вокруг нее расположена газовая горелка.
ГТУ серии М5000 выпускаются обычно в виде компактных "пакетных" электростанций.
Такая электростанция, включая все вспомогательное оборудование, монтируется на заводе на раме и перед отправкой потребителю проходит необходимые испытания.

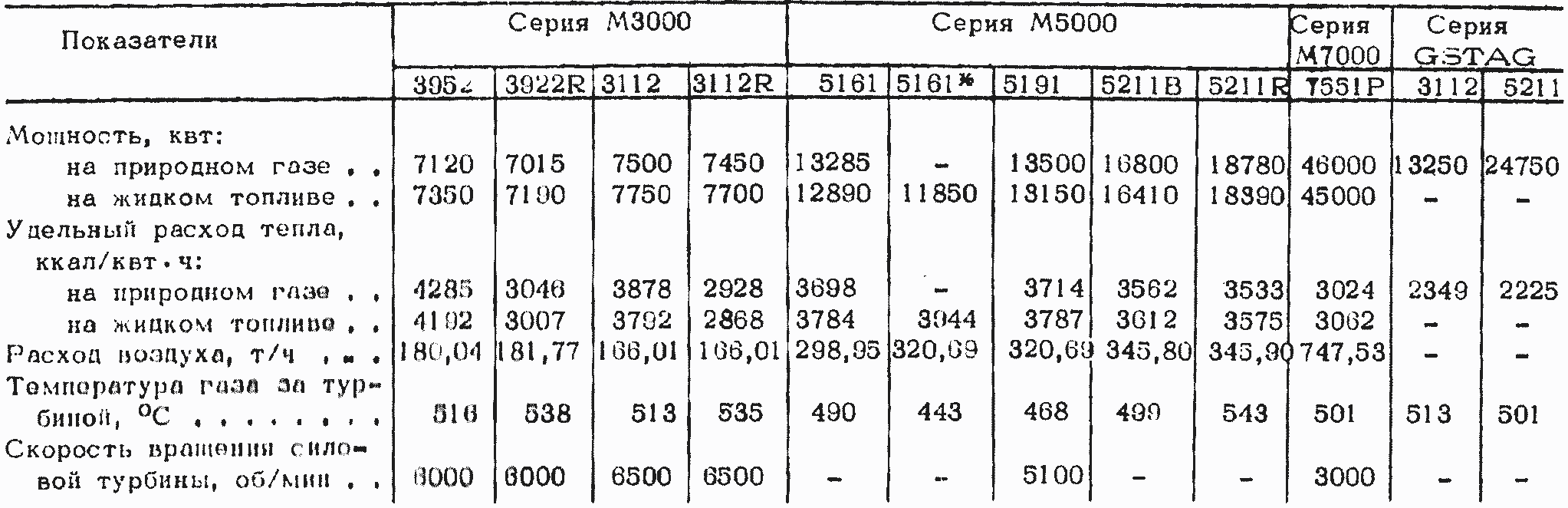

Таблица 5
Примечание. R - с регенерацией, В - базовая, Р - пиковая.
* Модель 5161 можно эксплуатировать на тяжелом жидком топливе.
Электростанция поставляется в вице трех крупных блоков:
- Блок управления, включающий панели ГТУ и электрогенератора, систему синхронизации, РУ собственных нужд, батарею 125 в с системой подзарядки, умформер и емкости с СО2 для системы пожаротушения.
- Блок ГТУ, который включает турбогруппу, систему топливоподачи, масляную систему, вспомогательный редуктор и пусковое устройство. Для запуска установки используется дизель мощностью 221 кВт. Возможен также пуск ГТУ с помо щью электродвигателя мощностью 260 кВт, паровой или газорасширительной турбины.
- Блок электрогенератора, включающий генератор, главный редуктор 5100/1500 об/мин, глушители шума, фильтры для очистки охлаждающего генератор воздуха, вспомогательные устройства электрогенератора и его системы.
Фирма AEG - изготовляет три ГТУ серии М5000 с котлами-утилизаторами, каждая из которых будет вырабатывать по 106 т/ч пара. В комбинированных парогазовых установках с такими ГТУ и конденсадронными паровыми турбинами суммарный к.п.д. достигает 35-37%.
ГТУ серии М3000 также могут быть поставлены в "пакетном" исполнении. Эта установка - двухвальная, с поворотными направляющими лопатками силовой турбины. В диапазоне чисел оборотов от 30 до 100% от номинального, соответствующих работе со сниженными нагрузками, эта ГТУ высокоэффективна. Так как такие ГТУ работают длительно, их обычно выполняют с регенерацией или с другими устройствами для утилизации тепла уходящих газов. Число ступеней компрессора в серии М3000-14, турбина двухступенчатая, число камер сгорания - 6. Номинальная скорость вращения компрессорного вала - 6900 об/мин, силового вала от 5700 до 6500 об/мин в различных модификациях.
