9.9. Трансформаторы и аппаратура распределительных устройствнапряжением свыше 1000 В
В табл. 9.10—9.19 приведены основные технические данные силовых трансформаторов и аппаратуры распределительных устройств напряжением свыше 1000 В, наиболее распространенных в электроустановках деревообрабатывающих предприятий.
9.10. Силовые трансформаторы напряжением в—110 кВ
Примечания: 1. Обозначение типа расшифровывается: Т —трехфазный; М — естественное масляное; Д — масляное с дутьем и естественной циркуляцией масла; Н — выполнение одной из обмоток с устройством для регулирования напряжения под нагрузкой (РПН); Р— расщепление обмотки низшего напряжения на две с напряжением 6,3/6,3 и 6,3/10,5 кВ. После обозначения типа: в числителе мощность трансформатора, кВ-А; в знаменателе — напряжение первичной обмотки, кВ. 2. Uк.з — потеря напряжения в трансформаторе при коротком замыкании, % от U; ΔΡх.х и ΔΡк.з — потеря мощности в трансформаторе при холостом ходе и коротком замыкании, кВт; Iх.х — ток холостого хода, % от Iн.
9.11. Масляные выключатели напряжением 6—110 кВ
Примечания: 1. Обозначение типа расшифровывается: В — выключатель; М — масляный; Э — встроенный электромагнитный привод; Г — горшковый; П — подвесной; Б — баковый; К — колонковый; МКП — подстанционный; У-35 (110) — баковый подстанционный «Урал». После обозначения типа указаны номинальные значения напряжения, кВ, и тока, А. 2. Обозначение типа привода расшифровывается: П — привод; М — моторный; Р — ручной; Б — блинкерный; А — автоматический; Э — электромагнитный; В — встроенный; С — соленоидный; Ш — шкафный. 3. Io, So—ток и мощность отключения; iy, It=10 c—ток ударной и термической устойчивости 10 с.

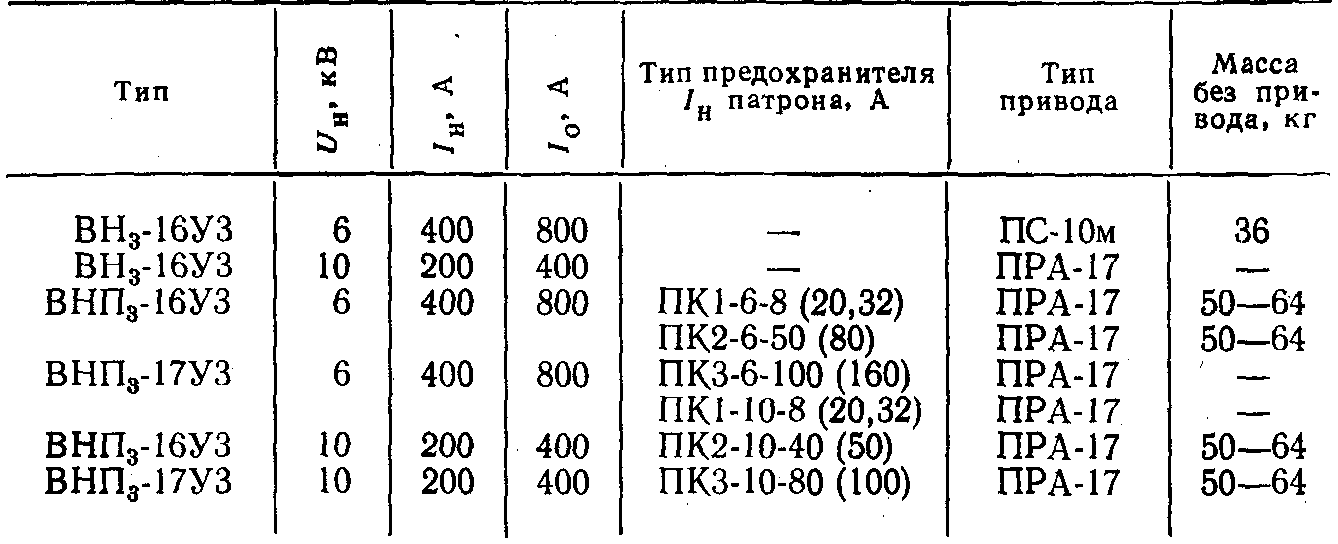

- Выключатели нагрузки напряжением 6—10 кВ

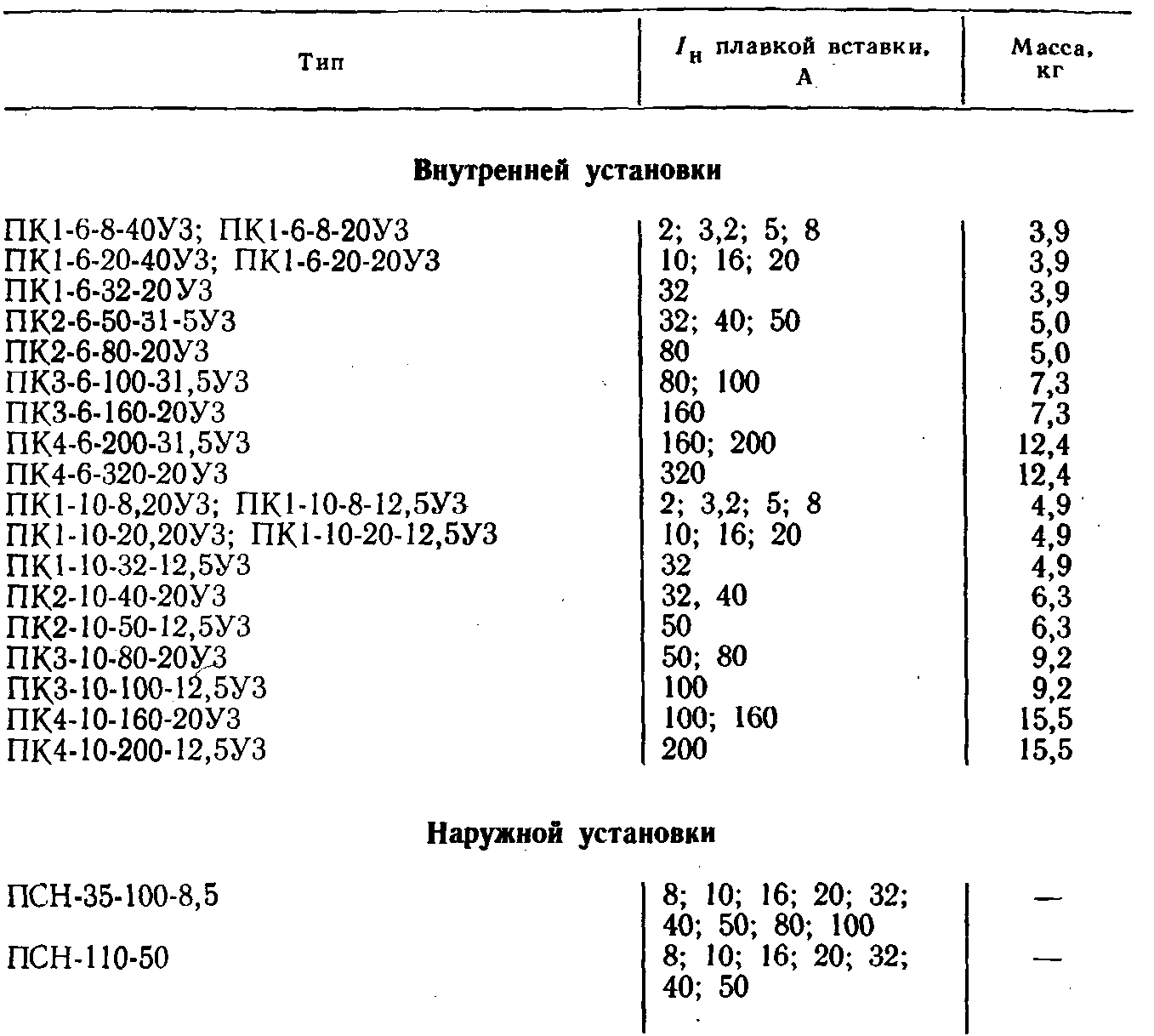

9.13. Силовые предохранители напряжением 6—110 кВ
Примечание. Обозначение типа расшифровывается: ПК1 (2, 3, 4) — предохранитель с заполнением кварцевым песком 1, 2, 3, 4-й величины; 6—110 — напряжение, кВ; 8—320 — номинальный ток патрона, А; 8; 25—40 — ток отключения, кА; У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

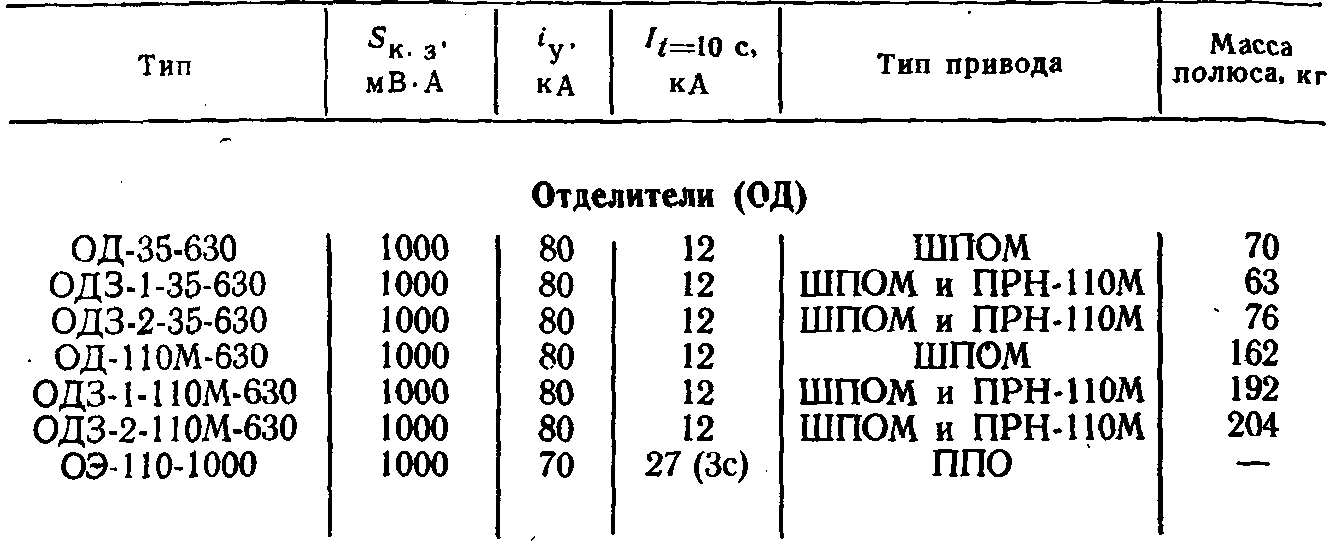

9.14. Отделители и короткозамыкатели напряжением 35—110 кВ
Примечания: 1. Обозначение типа расшифровывается: О—отделитель; Д — двухколонковый; 3 — с заземляющими ножами; Э — с элегазовый заполнением; 1 и 2 — число заземляющих ножей; 35 (110) — напряжение, кВ; 630— 1000 — номинальный ток главных ножей, А. 2. Sк.з — мощность короткого замыкания.

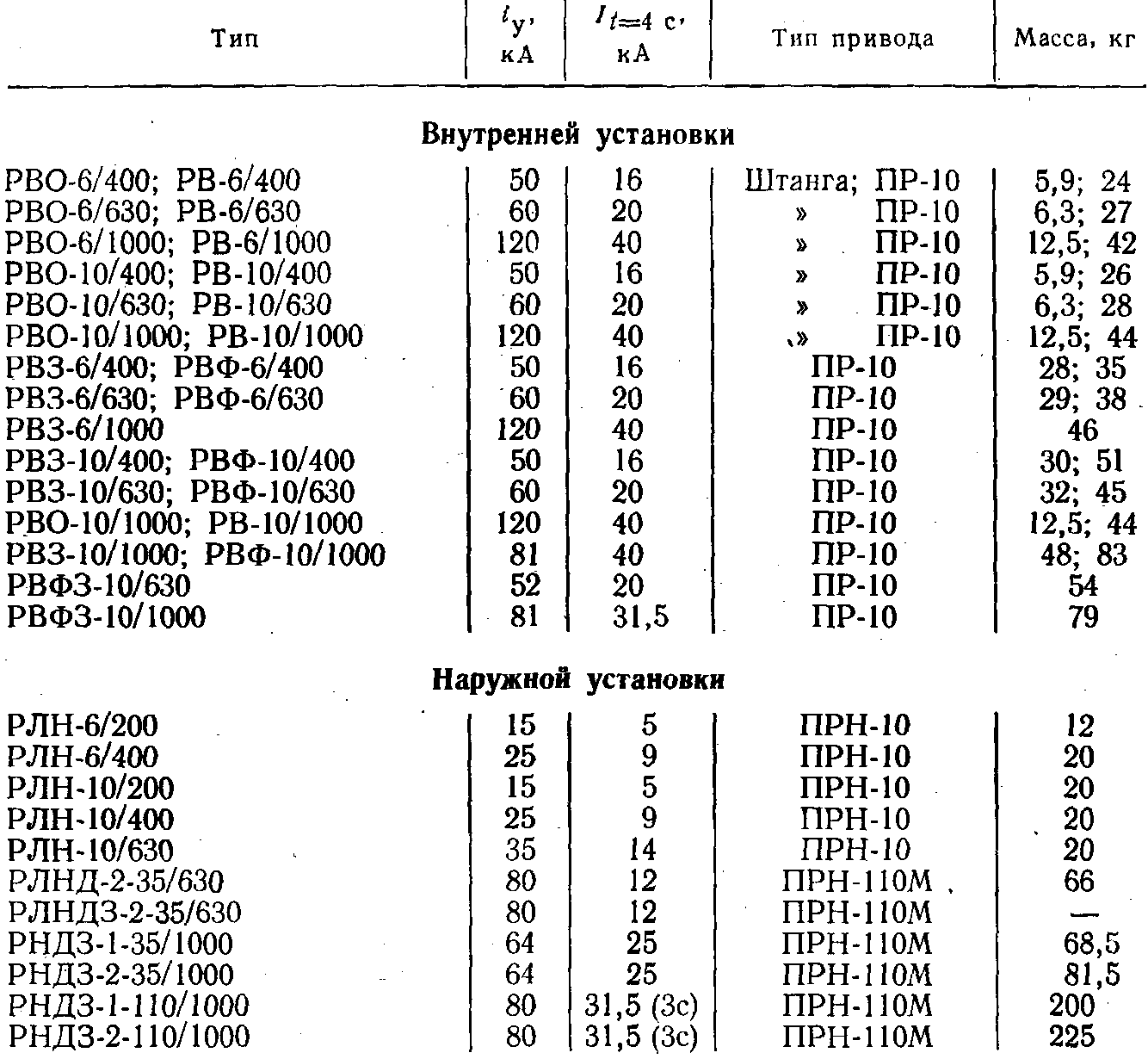

9.15. Разъединители напряжением 10—110 кВ
Примечание. Обозначение типа расшифровывается: Р — разъединитель; В — внутренней установки; Н — наружной установки; З — заземляющие контакты; О — однополюсный; Ф — фигурное исполнение; Л — линейный; Д — двухколонковый; 1 — с одним заземляющим ножом со стороны главного ножа с ламелями; 2 —то же, без ламелей; цифра в числителе — номинальное напряжение, кВ; цифра в знаменателе — номинальный ток, А.
9.16. Трансформаторы тока напряжением 10 кВ
Примечания: 1. Обозначение типа расшифровывается: Т—трансформатор тока; Ф —фарфоровая изоляция между обмотками; П — проходной; Ш — шинный; У — усиленный; Д — сердечник для дифференциальной защиты; О — одновитковый; В — встроенный в выключатель; Л — с изоляцией из литой синтетической смолы; М — модернизированный; Н — наружной установки. 2. Кдоп — допустимая кратность первичного тока; Kt=1 с — допустимая кратность односекундного тока термической устойчивости.
9.17. Трансформаторы напряжения 6—110 кВ (по ГОСТ 1983—77)
Примечание. Обозначение типа расшифровывается: Н —трансформатор напряжения; О — однофазный; Т — трехфазный; З — с заземленным выводом первичной обмотки; С — сухой; М — масляный; К — с компенсирующей или каскадной обмоткой; И — измерительный пятистержневой; цифра после буквенного обозначения показывает высшее номинальное напряжение, кВ.
9.18. Вентильные разрядники напряжением 6—110 кВ

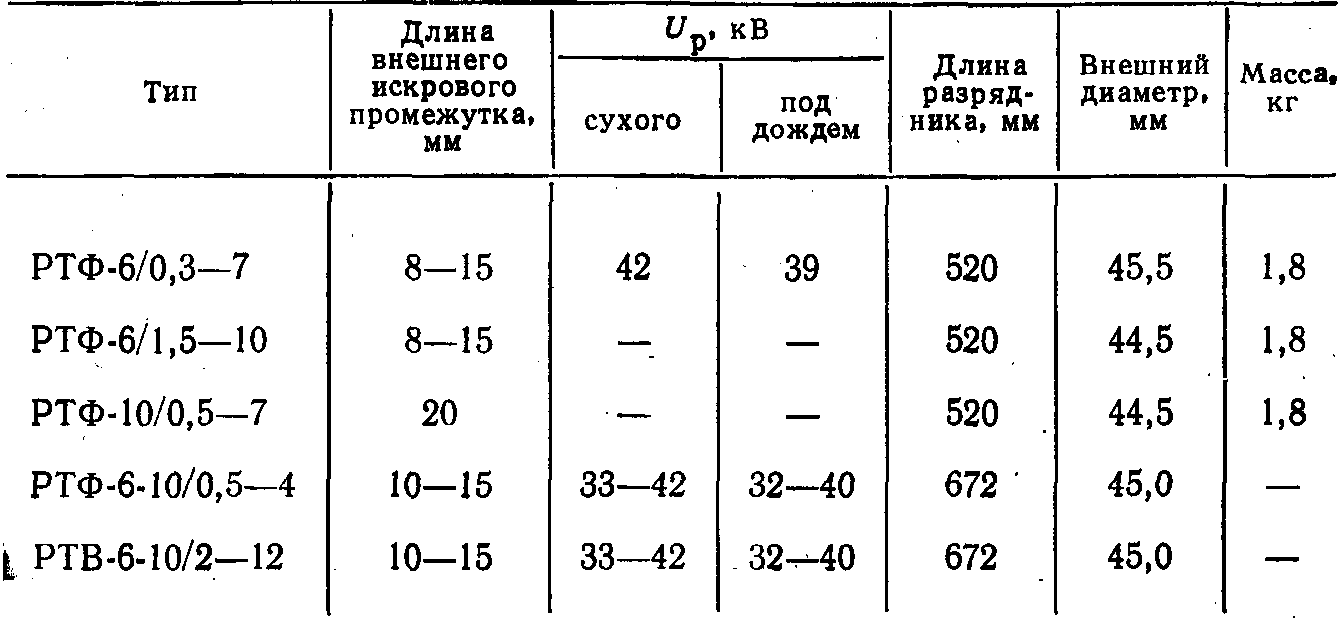

9.19. Трубчатые разрядники напряжением в—10 кВ
Примечания к табл. 9.18 и 9.19.1. Обозначение типа расшифровывается: Р — разрядник; В — вентильный (вторая буква), винипластовый (третья буква); П — подстанционный; Т —токоограничивающий (третья буква), трубчатый (вторая буква); О — облегченный; С — станционный; Ф — фибробакетилотовый; цифры послетипа — номинальное напряжение, кВ, в знаменателе — пределы отключения токов, кА. 2. Uпр — пробивное действующее напряжение при 50 Гц; Uимп — импульсное пробивное напряжение (при предзарядном времени от 2 до 10 мкс); Uост — остающееся напряжение при импульсном токе с длиной фронта волны 10 мкс.
