3.20. Командоаппараты с вертикальным расположением барабанов и реверсивным их вращением
Тип | Число штук | Передаточное число редуктора | расположение приводного вала командоаппарата | Масса·кг | Степень защиты оболочек (ГОСТ 14255-69) | ||
коммутирующих элементов | цепей | барабанов | |||||
КА4024 | 2 | 2 | 1 | — | С односторонним выходом | 9.3 | IP30 |
КА4044 | 4 | 4 | 1 | — | То же | 11,3 | IP30 |
КА4054 | 6 | 6 | 1 | — | » | 13,5 | IP30 |
КА4028-2 | 2 | 2 | 1 | 1 : 5 | » | 12 | IP30 |
КА4048-1 | 4 | 4 | 1 | 1 : 30 |
| 14 | IP30 |
КА4048-2 | 4 | 4 | 1 | 1 : 5 |
| 14 | IP30 |
КА4658-1 | 5 | 5 | 1 | I : 1 | » | 28 | IP55 |
КА4658-3 | 5 | 5 | 1 | 1 : 15 | » | 28 | IP55 |
КА4658-5 | 5 | 5 | 1 | 1 : 30 |
| 28 | IP55 |
КА4658-6 | 5 | 5 | 1 | 1 : 5 | » | 28 | IP55 |
КА4658-21 | 5 | 5 | 1 | 1 : 1 | С двусторонним | 28,5 | IP55 |
|
|
|
|
| выходом |
|
|
КА4658-23 | 5 | 5 | 1 | 1 : 15 | То же | 28,5 | IP55 |
КА4658-24 | 5 | 5 | 1 | 1: 30 | » | 28,5 | IP55 |
КА4658-2(Г | 5 | 5 | 1 | 1:5 | » | 28,5 | IP55 |
Примечание. Контакты командоаппаратов допускают длительную нагрузку током 16 А и кратковременную (до 10 с) 75 А. Предельная отключающая способность при напряжении 1,1 номинального и коэффициенте мощности coscp = 0,4-5-0,5 не менее 45 А.
Кнопки управления и универсальные переключатели
3.21. Кнопки КЕ и переключатели ПЕ (ГОСТ 2492—70 и МРТУ 16.526.007—65)
Номинальное напряжение, В | Номинальный ток, А | Режим работы | Ток | Число включений, млн. циклов, при их частоте 1200 в час и ЛВ=40*60% |
500 переменного тока | 6 | Включение при cos φ = 0,64-0,7 | 12/9,6 | 2,5/4,0 |
50 Гц |
| Отключение при cos φ = 0,34-0,4 | 2,4/1,9 | 2,5/4,0 |
220 В постоянного тока | 6 | Включение и отключение при времени срабатывания коммутируемой цепи 0,01 с | 0,5/0,8 | 2,5/4,0 |
Примечание. Механическая износостойкость кнопок КЕ и переключателей ПЕ с цилиндрическим или грибовидным толкателем 6,3 млн. циклов.

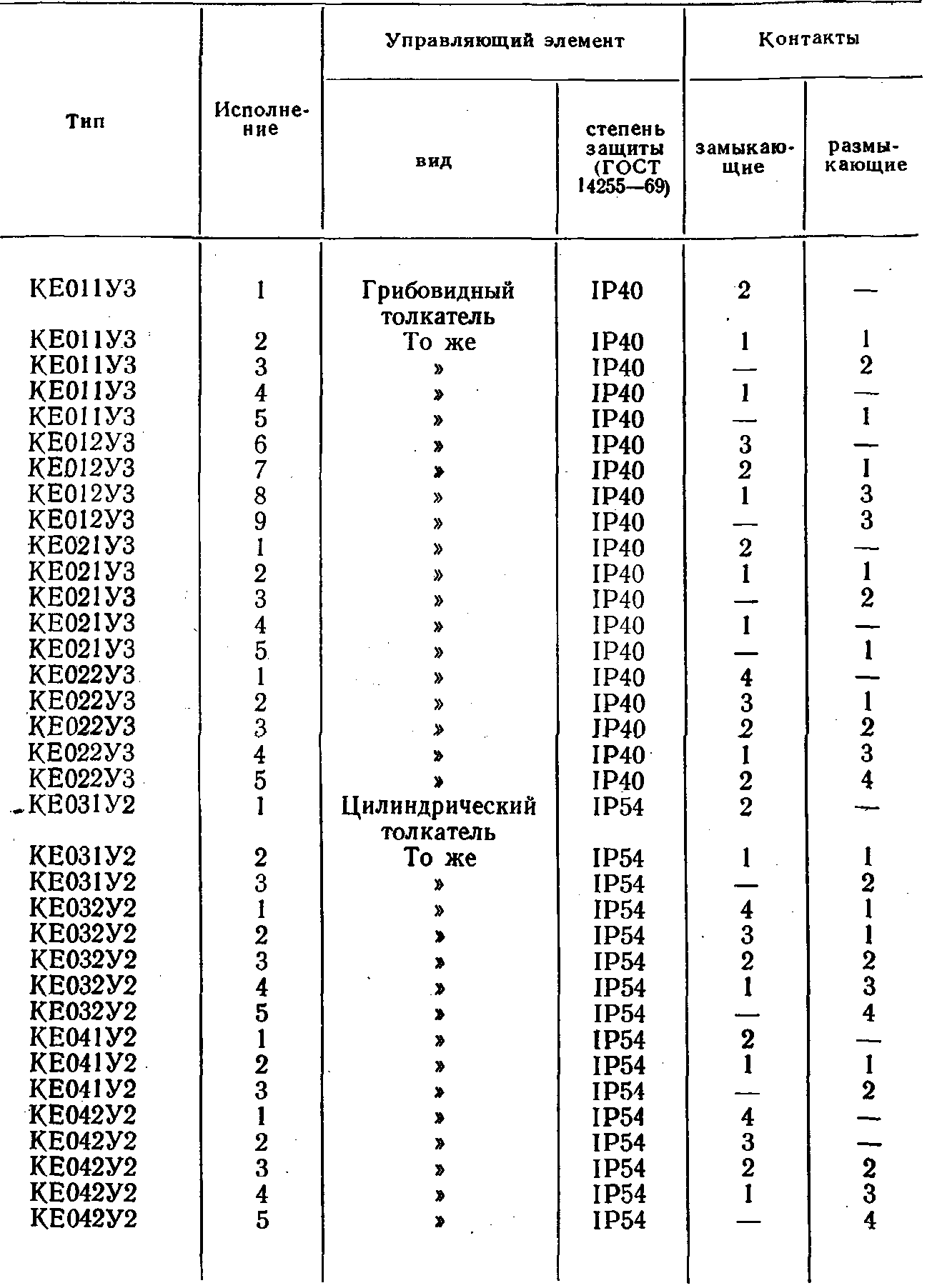

3. 22. Конструктивное исполнение кнопок КЕ (ТУ 16-526.007—71)
Примечания. 1. Степень защиты контактных элементов всех кнопок IP00 (ГОСТ 14255—69).
- В качестве специального устройства применяют фальшкнопки: для КЕ031У2 и КЕ032У2 — цилиндрические, а для КЕ041У2 и КЕ042У2 — грибовидные.

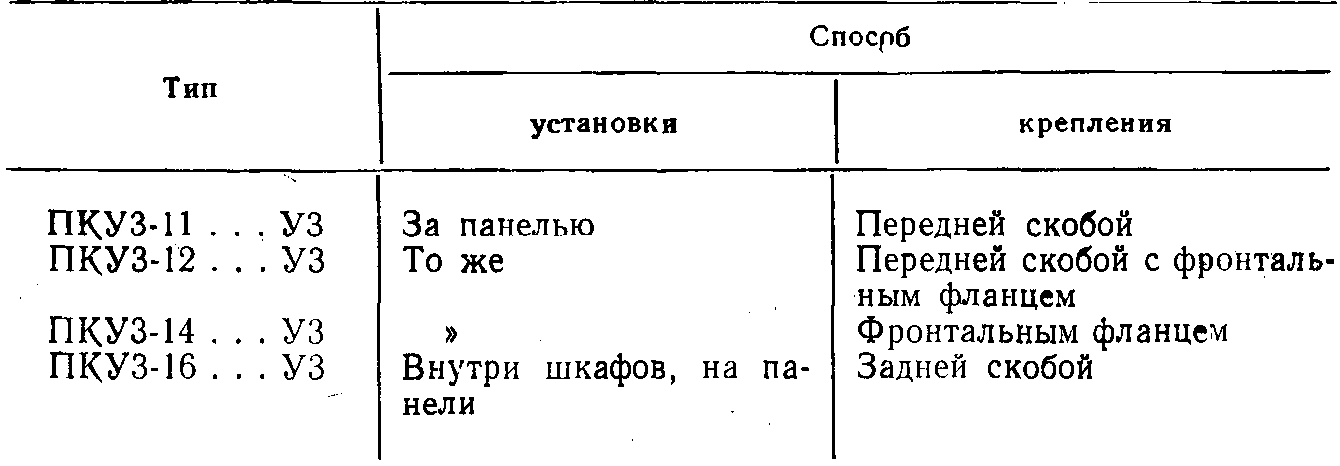

- Кулачковые универсальные переключатели ПКУЗ с номинальным током 10 А
Примечания. 1. Способы фиксации переключателей: самовозврат в начальное положение: (—45°)—(0°)—(+45°); фиксация на положениях через 90о: до —90 и +180°; фиксация на положениях через 45°: до —135° и +180°; фиксация и самовозврат на положениях через 60°: до —60° и до +60°.
- Номинальное напряжение постоянного тока, В: до 500 частоты 50 (60) Гц и 220 частоты 400 Гц.
- Степень защиты ΙΡ00.
Продолжение
Примечание. Переключатели имеют вспомогательный контакт, рассчитанный на ток 6 А при напряжении 380 В.

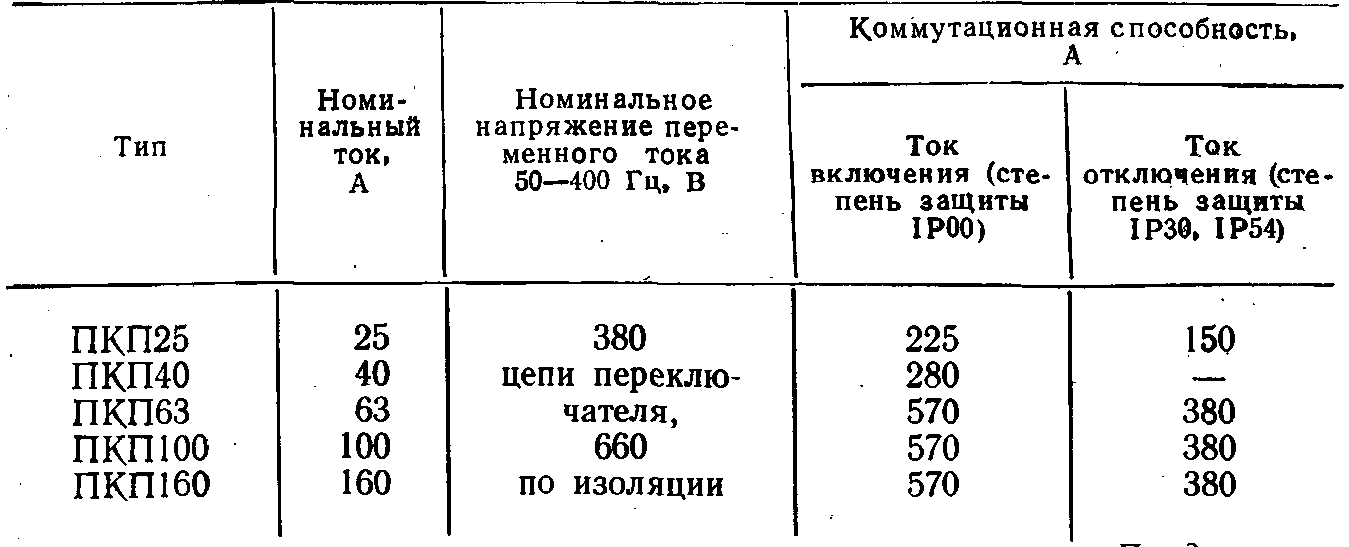

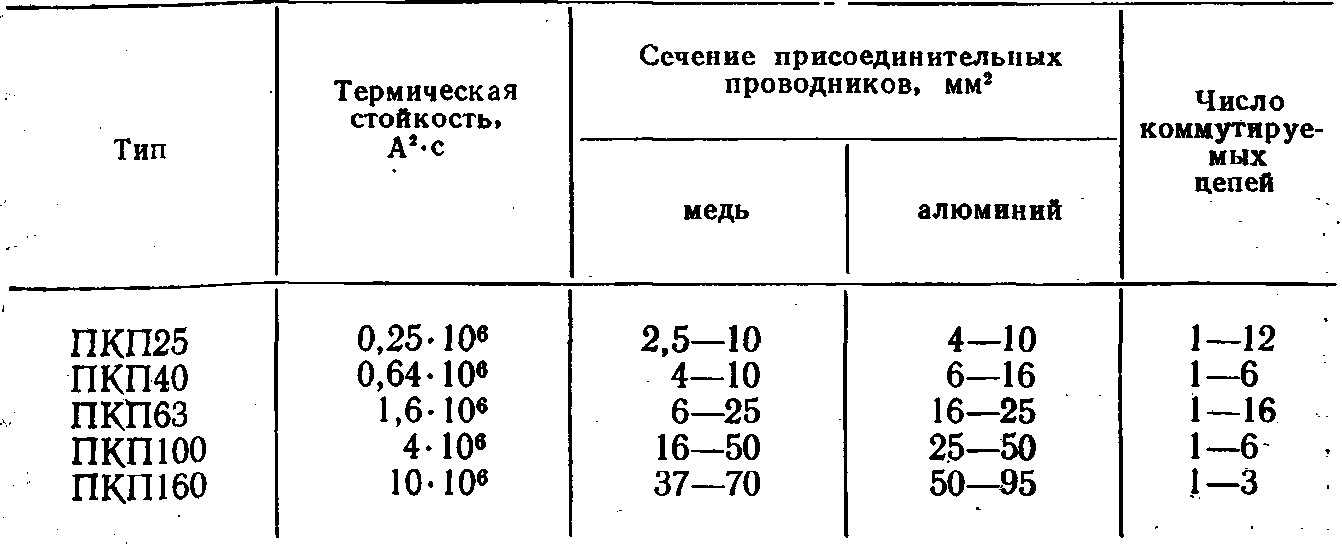

- Пакетно-кулачковые переключатели ПКП (ТУ 16.526.308—72)
- Блоки резисторов
- Стандартизованные блоки резисторов ЯСЗ (ТУ 16-527.218 —80)
Номинальный ток, А | Номинальное сопротивление резистора в блоке, Ом | Масса, кг | Номинальный ток, А | Номинальное сопротивление резистора в блоке, Ом | Масса, кг | ||
исполнение УЗ | исполнение ТЗ | исполнение У3 | исполнение Т3 | ||||
1,0 | 0,9 | 261 | 14 | 7,9 | 6,5 | 5,76 | 17 |
1,2 | 1,1 | 187 | 14 | 9,1 | 7,5 | 4,42 | 18 |
1,4 | 1,3 | 140 | 15 | 10,2 | 8,5 | 3,48 | 19 |
1,8 | г, 6 | 95,3 | 15 | 11,6 | 9,5 | 2,80 | 20 |
2,1 | 2,0 | 68,1 | 15 | 14,1 | 11,5 | 1,96 | 16 |
2,9 | 2,4 | 48,1 | 16 | 16,6 | 13,6 | 1,45 | 17 |
3,3 | 2,7 | 37,0 | 16 | 19,1 | 15,7 | 1,10 | 18 |
3,7 | 3,1 | 27,4 | 16 | 21,7 | 17,8 | 0,898 | 20 |
4,2 | 3,5 | -21,5 | 16 | 24,3 | 19,9 | 0,618 | 21 |
4,7 | 3,9 | 18,0 | 17 | 27,4 | 22,5 | 0,480 | 14 |
5,8 | 4,7 | 12,0 | 18 | 30,1 | 24,8 | 0,400 | 15 |
6,7 | 5,5 | 7,96 | 16 |
|
|
|
|
Примечание. В блоке смонтированы 11 резисторов.
