Глава вторая
РАСЧЕТ СТУПЕНЧАТОГО ПУСКА АСИНХРОННОЙ НАГРУЗКИ ОТ ДИЗЕЛЬ-ГЕНЕРАТОРА
Расчетная схема автономной системы надежного питания

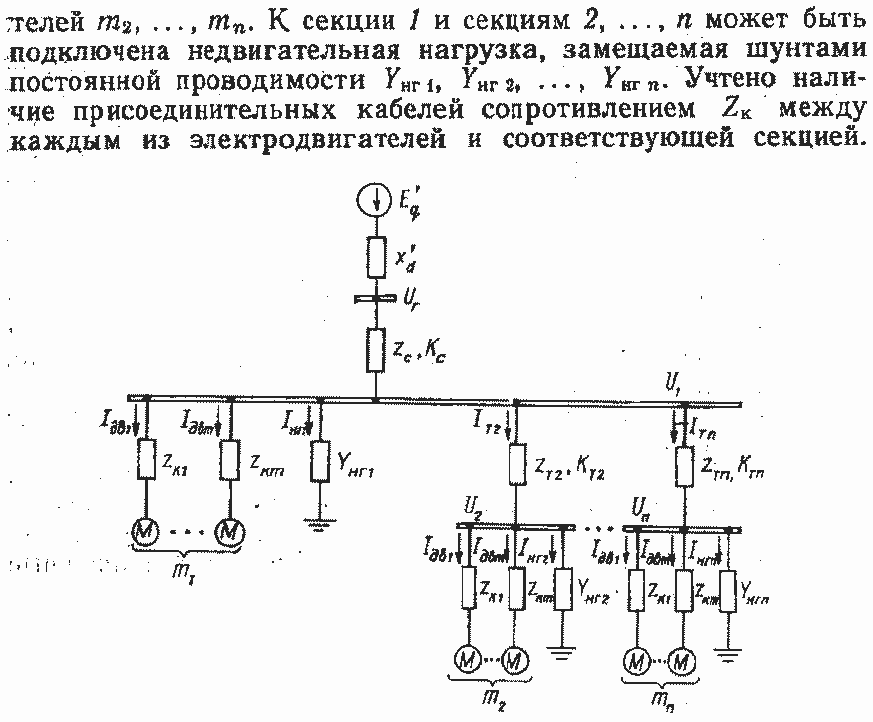

Схема замещения для расчета переходных процессов при ступенчатом пуске представлена на рис. 4. Дизель-генератор или иной автономный источник связан с секцией 1 надежного питания второй группы первой ступени трансформации напряжением 6 или 10 кВ через сопротивление Zc с результирующим коэффициентом трансформации K1 между шинами с напряжением Uг и U1. В случае дизель-генератора Zc представляет сопротивление присоединительного кабеля, a K1=1. В более общем случае Zc моделирует повысительный трансформатор, линию и пускорезервный трансформатор с. н.
К секции 1 подключено произвольное число (m1) асинхронных электродвигателей первой ступени напряжения и трансформаторов надежного питания сопротивлением Ζτι с коэффициентом трансформации Κτι. Секции второй ступени напряжения и трансформаторы имеют нумерацию l= 2, ..., п. К любой из секций второй ступени напряжения может быть подключено произвольное число электродвигателей
Рис. 4
Включение двигателей первой и второй ступеней напряжения и нагрузки недвигательной производится в определенной очередности в соответствии с графиком ступенчатого пуска.
§ 10. Математическое моделирование элементов автономной системы
В упрощенной модели дизель-генератора допустимо не учитывать [1] изменение его частоты вращения в процессе ступенчатого набора нагрузки, насыщение стали генератора и его демпферную систему. Асинхронные двигатели можно представлять по статической схеме замещения с параметрами, зависящими от скольжения.

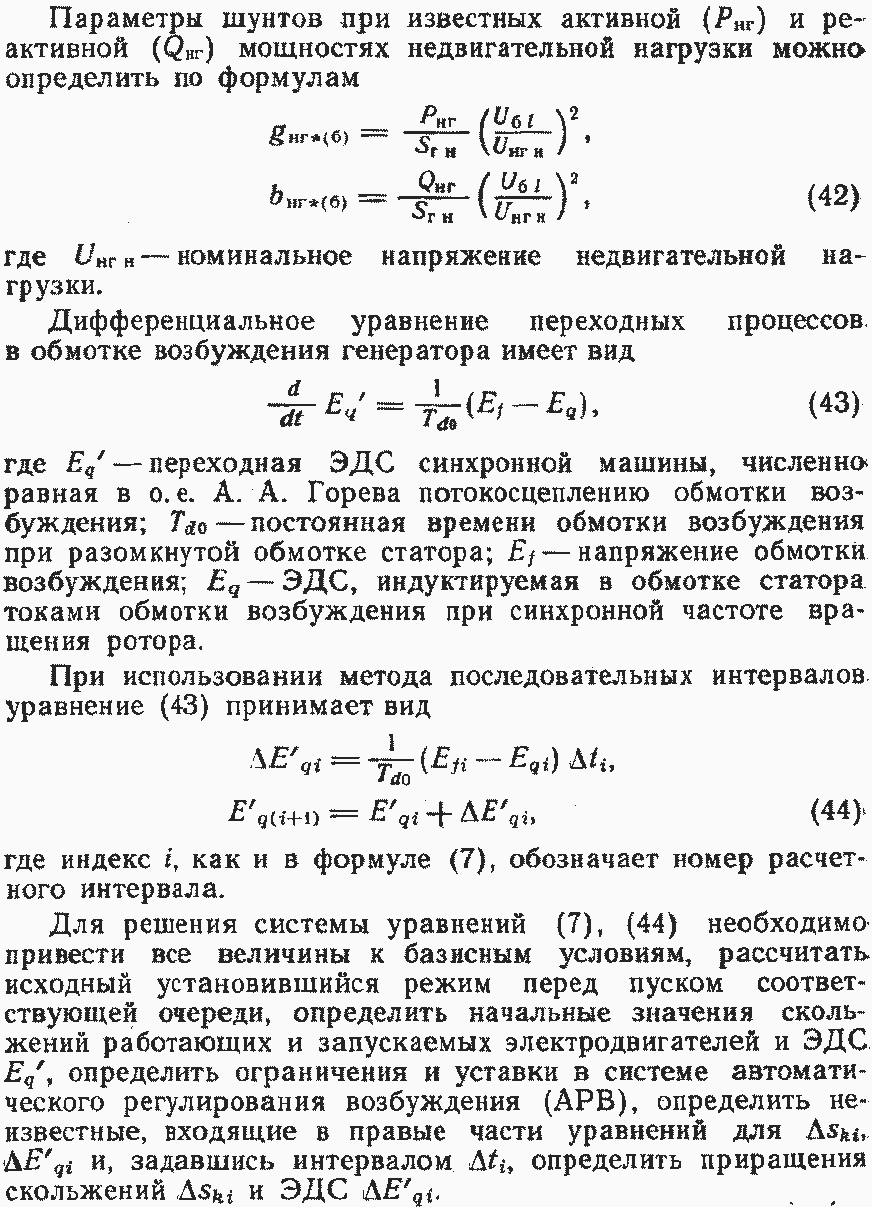

При принятых допущениях система дифференциальных уравнений состоит из уравнения движения для каждого из электродвигателей (1) и уравнения (43) для обмотки возбуждения генератора. Для асинхронных электродвигателей и механизмов с. н. используется математическая модель, описанная в§ 4—5 (формулы (5), (7), (8), (12) — (14), (9) — (11), (15) — (19), табл. 1 и рис. 2).

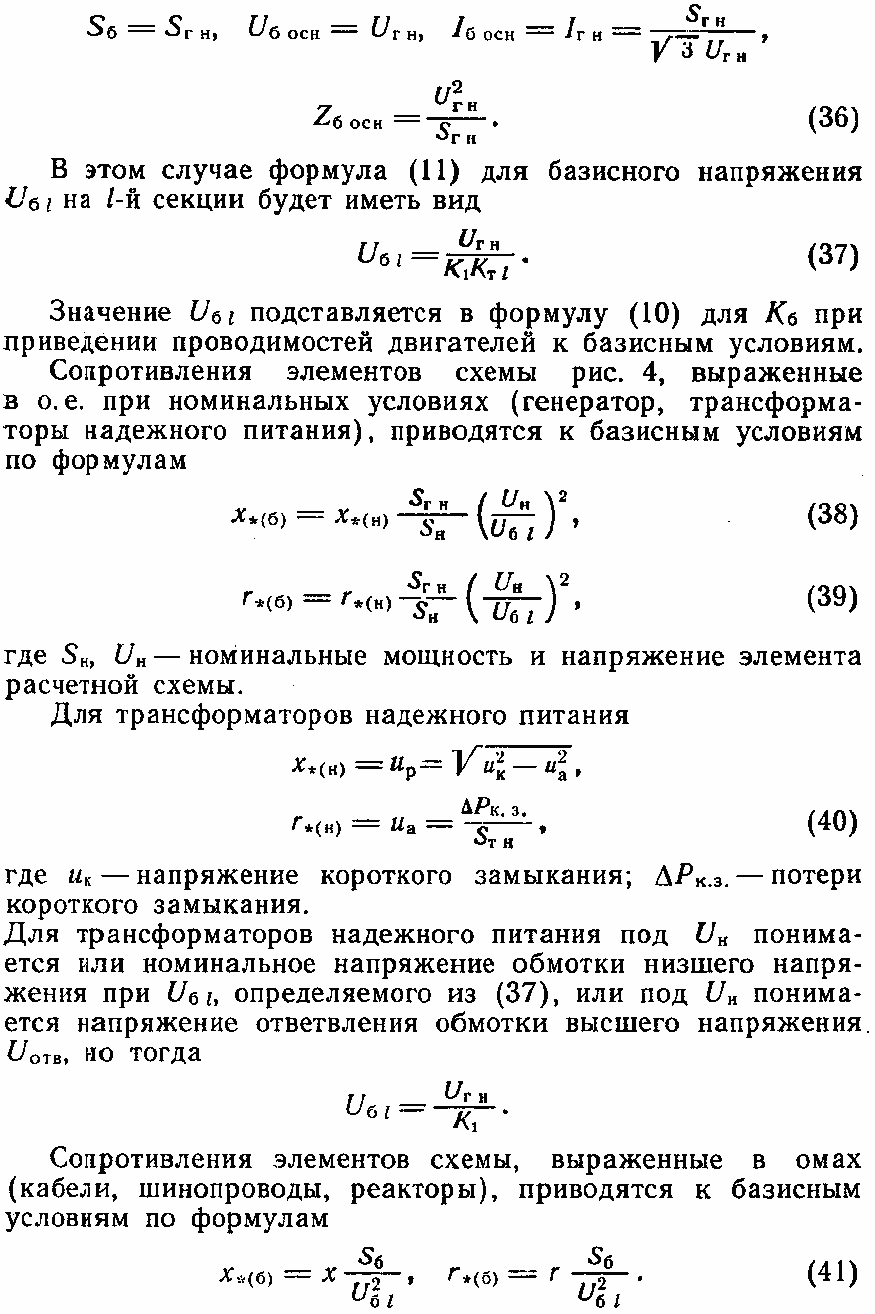

В схеме рис. 4 за базисные величины рационально выбрать номинальные параметры генератора

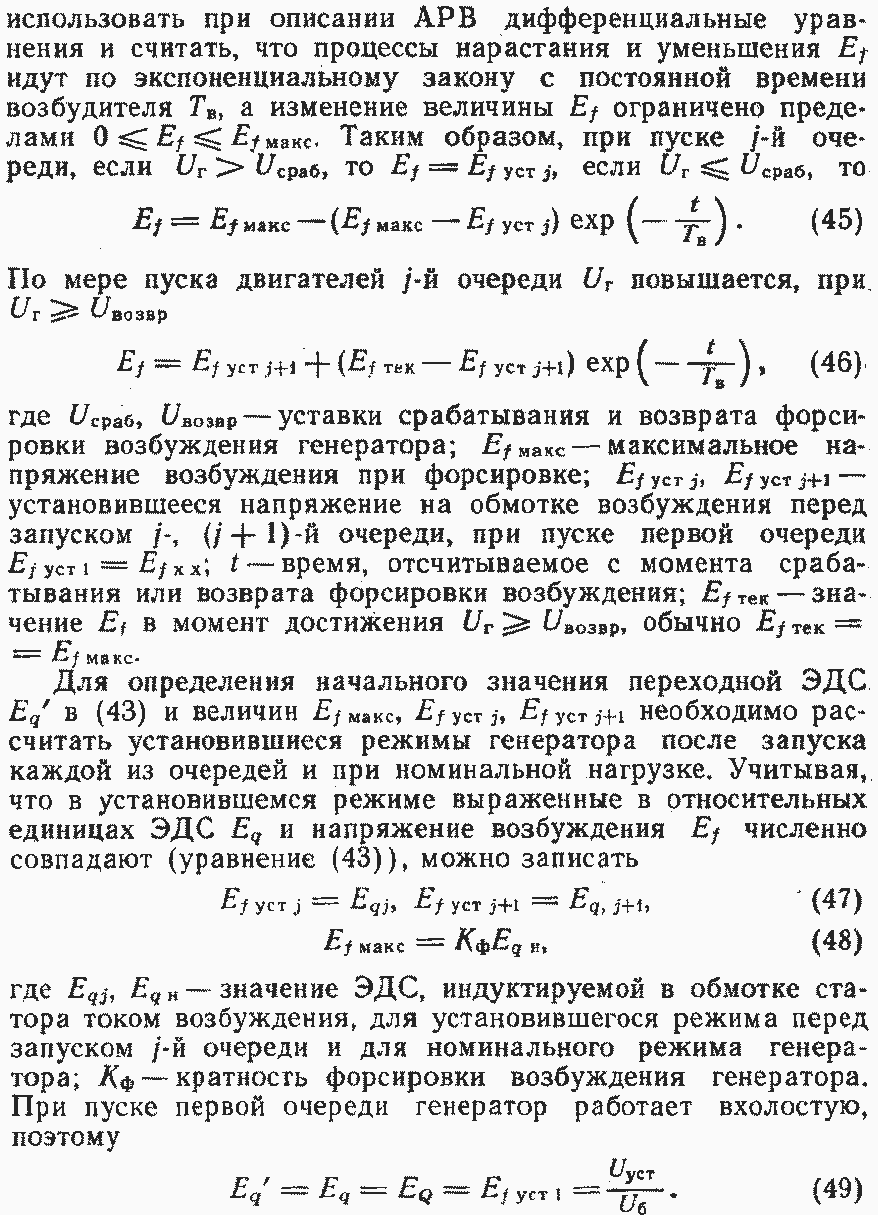

Начнем с определения напряжения на обмотке возбуждения. Учтем, что в системах надежного питания АЭС пуск каждой очереди начинается при установившемся значении, а при включении очереди и до достижения запускаемыми двигателями критического скольжения, как правило, работает форсировка возбуждения. В этом случае можно не
