ОБОРУДОВАНИЕ МАЛЫХ И МИКРОГИДРОЭЛЕКТРОСТАНЦИЙ (микроГЭС) ДЛЯ ПЛОТИННЫХ И ДЕРИВАЦИОННЫХ ГИДРОУЗЛОВ

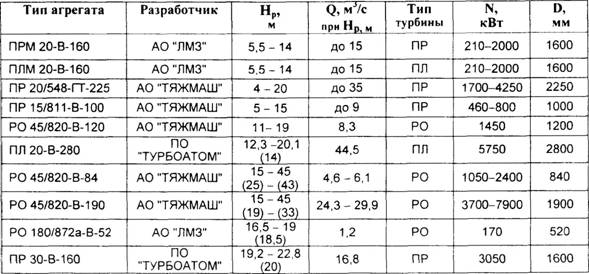

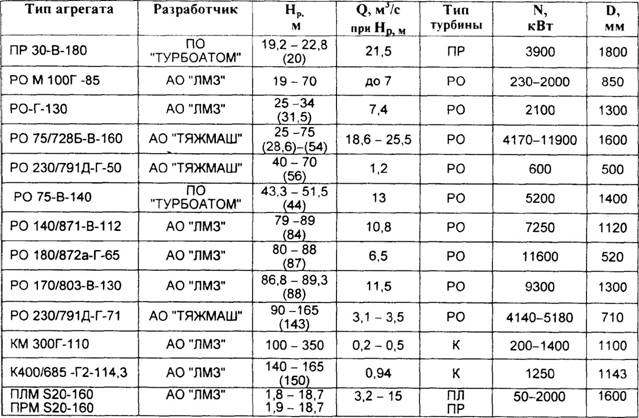

Таблица 2.1 а)
Гидроагрегаты и гидротурбины для малых ГЭС, предлагаемые АО "ЛМЗ", АО "ТЯЖМАШ" и ПО "ТУРБОАТОМ"

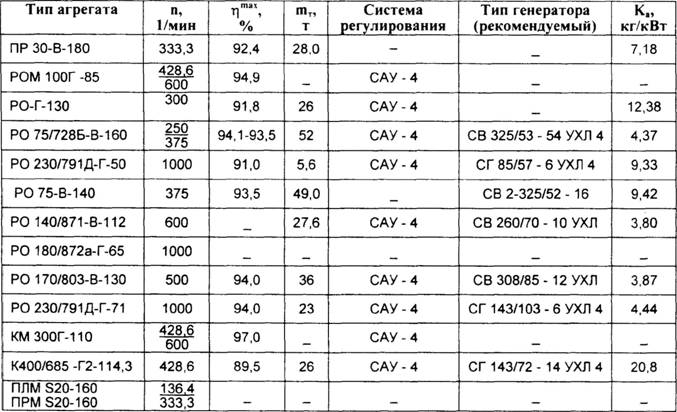

Окончание табл. 2.1 а)
Таблица. 2.1 б)
Гидроагрегаты и гидротурбины для малых ГЭС, предлагаемые АО "ЛМЗ", АО "ТЯЖМАШ" и ПО ТУРБОАТОМ"

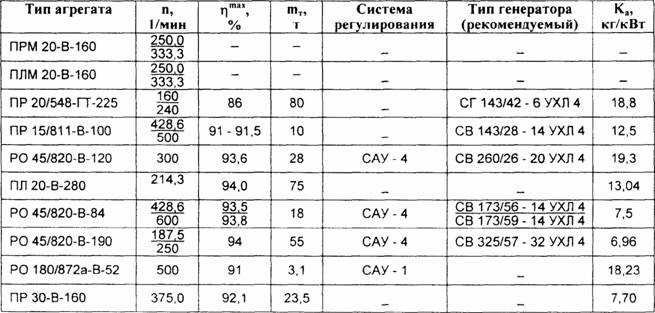

Окончание табл. 2.1 б)

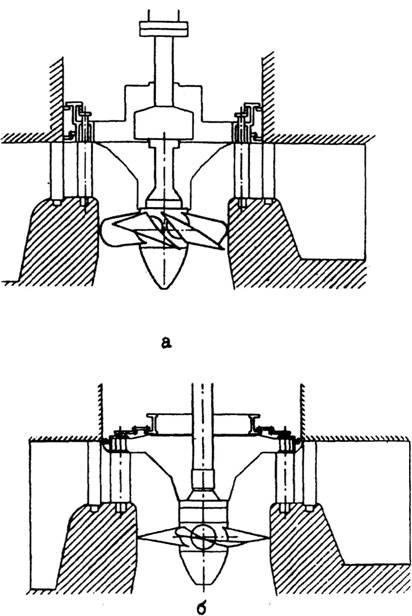

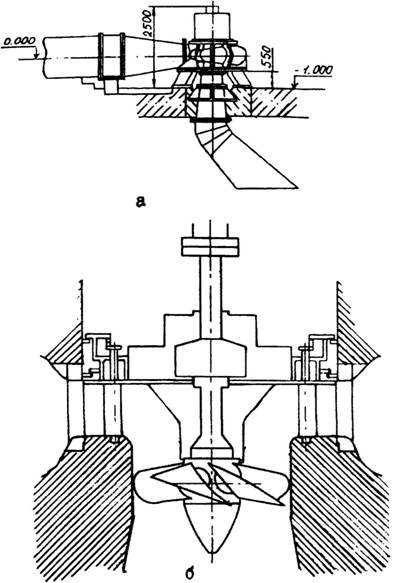

Рис. 2.1. Гидротурбины ПРМ 20-В-160 (а) и ПЛМ 20-В-160 (б)

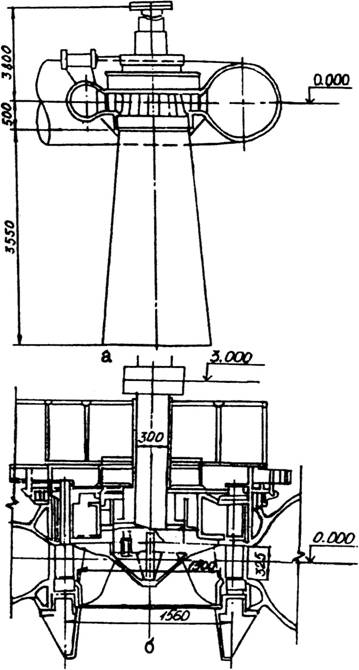

Рис. 2.2. Гидротурбины ПР20/548-ГТ-225 (а) и ПР 15/811 -В-100 (б)
16
Рис. 2.3. Гидро паротурбины Р045/820-В-120 (а) и ПЛ20-В-280 (б)

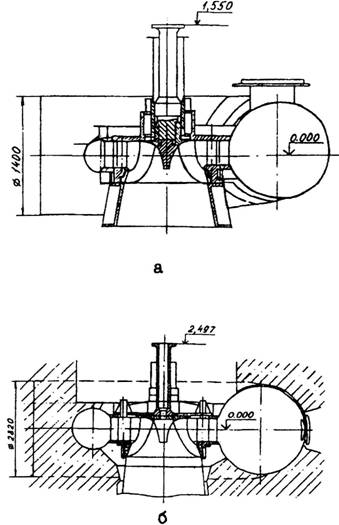

Рис. 2.4. Гидротурбины РО45/820-В-84 (а) и Р045/820-В-190 (б)
Рис. 2.5. Гидротурбины РО180/872А-В-52 (а) и ПР30-В-160 (180) (б)

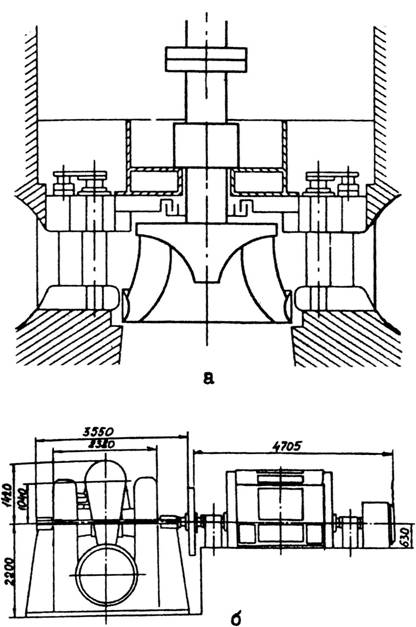

Рис. 2.6. Гидроагрегат с гидротурбиной РОМ100Г-85 (а) и гидротурбина Р0100Г-130 (б)

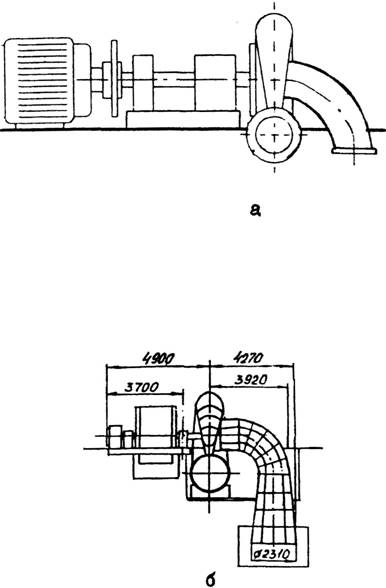

Рис. 2.7. Гидротурбина РО75/728Б-В-160 (а) и гидроагрегат с гидроnурбиной Р0230/791Д-Г-50 (б)
Рис. 2.8. Гидротурбины РО75-В-140 (а) и РО180/872А-Г-65 (б)
Рис. 2.9. Гидротурбины РО140/871-В-112 (f) и Р0170/803-В-130 (б)

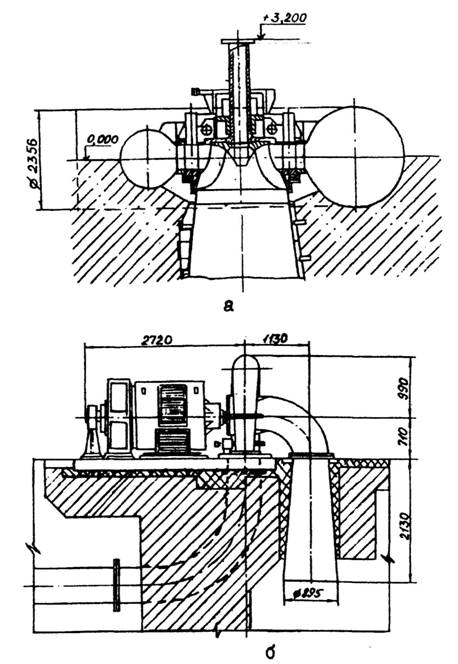

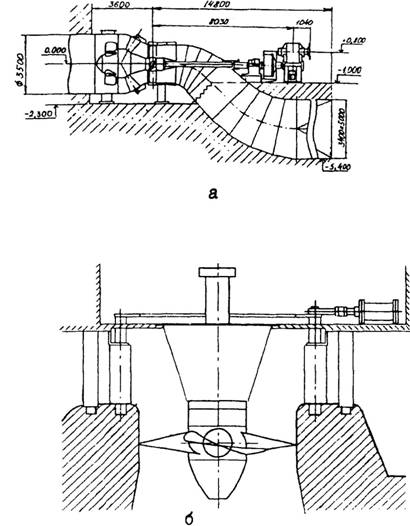

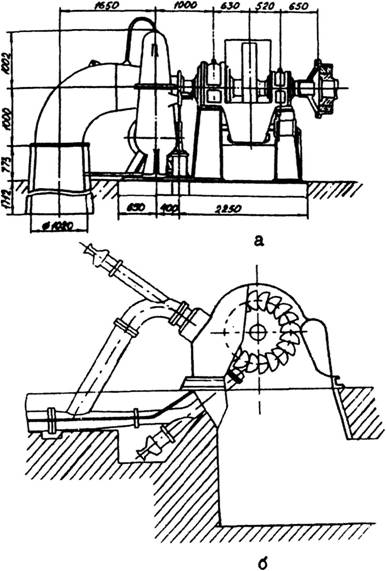

Рис. 2.10. Гидроагрегаты с гидротурбинами РО230/791Д-Г-71(а) и Км300Г-110 (б)
Рис. 2.11. Гидроагрегаты с гидротурбинами
К400/685-Г2-1143 (а) и ПЛ(ПР) М-620-160 (б)
Таблица 2.2
Гидрогенераторы, рекомендуемые для малых ГЭС ВНИИ "Электромаш" (г. Санкт-Петербург)

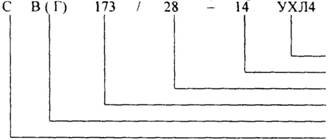

Пример обозначения генераторов для МГЭС: | |
Климатическое исполнение и категория размещения по ГОСТ 5150-69; У - умеренное; ХЛ - холодное; Т - тропическое; ТВ -тропическое влажное |

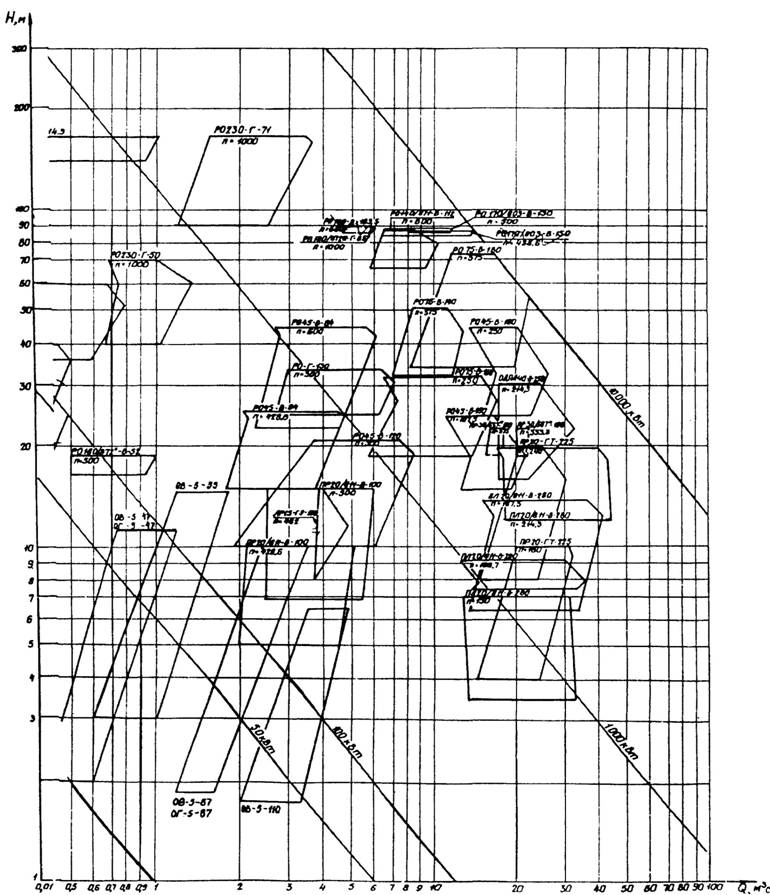

Рис. 2.12. Номограмма гидротурбин, разработанных для МГЭС АО "ЛМЗ", АО "ТЯЖМАШ", ПО "Турбатом"

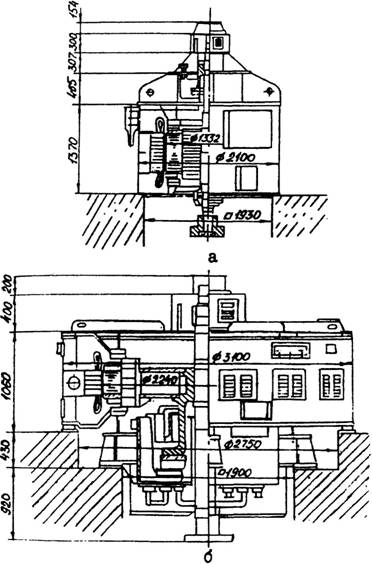

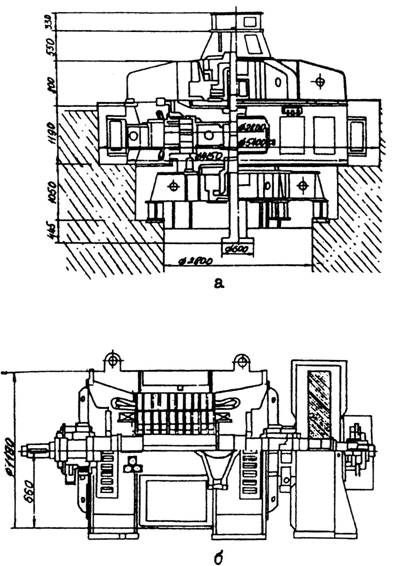

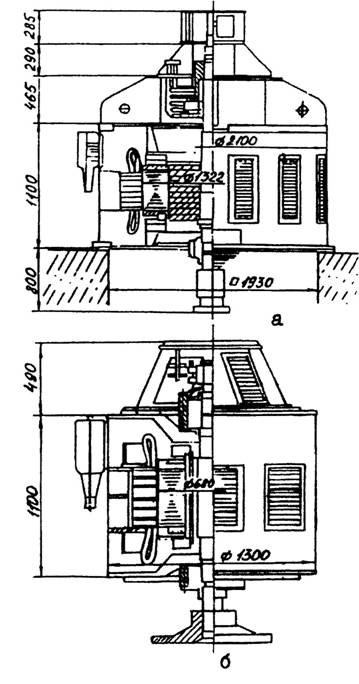

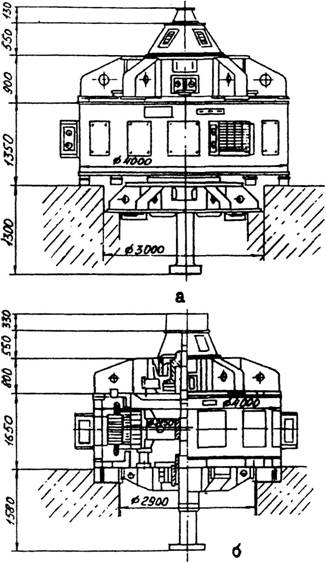

Рис. 2.13. Гидрогенераторы СВ173/28-14УХЛ4 (а) и СВ99/41-6УХЛ4 (б)

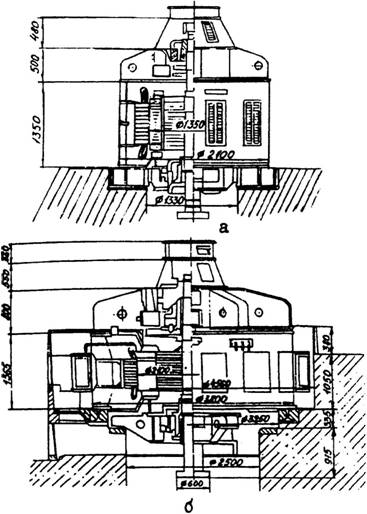

Рис. 2.14. Гидрогенераторы СВ173/56-14УХЛ4 (а) и СВ260/26-20УХЛ4 (б)
Рис. 2.15. Гидрогенераторы СГ173/59-10УХЛ4 (а) и СВ260/49-16УХЛ4 (б)

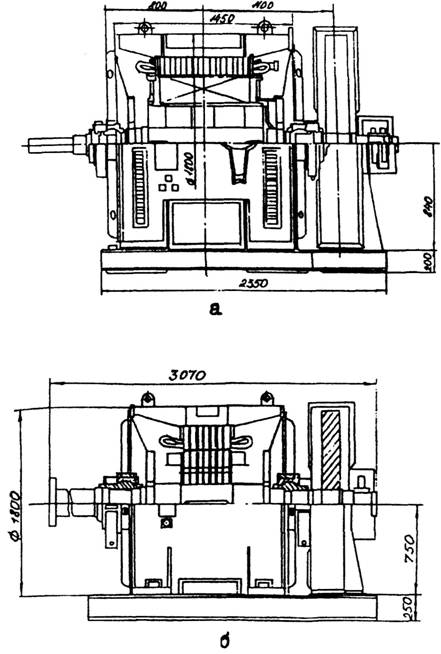

Рис. 2.16. Гидрогенераторы СГ325/57-32УХЛ4 (а) и СГ325/53-24УХЛ4 (б)
30
Рис. 2.17. Гидрогенераторы СВ325/39-18УХЛ4 (а) и СГ85/57-6УХЛ4 (б)
Таблица 2.3
Гидрогенераторы синхронные вертикальные и горизонтальные серий СВ и СГ, изготавливаемые НПО ’’Уралэлектротяжмаш" для малых ГЭС
N п/п | Тип гидрогенератора | N, КВт | n, 1/мин | U, кВ |
Вертикальные | ||||
1 | СВ 143/31-12 | 600 | 500 | 6 |
2 | СВ 143/59-12 | 800 | 750 | 6 |
3 | СВ 239/39-38 | 900 | 166.6 | 6 |
4 | СВ 238/44-36 | 1000 | 166.6 | 6 |
5 | СВ 143/41-12 | 1000 | 500 | 6 |
6 | СВ 143/51-12 | 1000 | 500 | 10 |
7 | СВ 143/34-10 | 1000 | 600 | 6 |
8 | СВ 238/49-36 | 1120 | 166.6 | 6 |
9 | СВ 238/46-32 | 1250 | 187.5 | 6 |
10 | СВ 173/49-16 | 1250 | 375 | 10 |
11 | СВ 143/51-12 | 1250 | 500 | 6 |
12 | СВ 143/51-10 | 1250 | 600 | 10 |
13 | СВ 143/34-8 | 1250 | 750 | 6 |
14 | СВ 173/46-16 | 1600 | 375 | 6 |
15 | СВ 173/49-12 | 1600 | 500 | 10 |
16 | СВ 143/51-10 | 1600 | 600 | 10 |
17 | СВ 143/41-8 | 1600 | 750 | 6 |
18 | СВ 143/51-8 | 1600 | 750 | 10 |
19 | СВ 173/56-12 | 2000 | 500 | 10 |
20 | СВ 173/49-10 | 2000 | 600 | 10 |
21 | СВ 173/64-8 | 2000 | 750 | 6 |
22 | СВ 215/49-16 | 2500 | 375 | 6 |
Продолжение табл. 2.3
N п/п | Тип гидрогенератора | N, КВт | n, 1/мин | U, кВ |
23 | СВ 215/59-16 | 2500 | 375 | 10 |
24 | СВ 215/49-16 | 2500 | 500 | 6 |
25 | СВ 215/41-10 | 2500 | 600 | 10 |
26 | СВ 235/89-24 | 3000 | 250 | 10 |
27 | СВ 215/59-16 | 3000 | 375 | 6 |
28 | СВ 215/59-12 | 3000 | 500 | 6 |
29 | СВ 215/49-12 | 3000 | 500 | 6 |
30 | СВ 215/49-10 | 3000 | 600 | 10 |
31 | СВ 215/41-10 | 3000 | 600 | 6 |
32 | СВ 335/44-28 | 4000 | 214 | 6 |
33 | СВ 325/44-20 | 4000 | 300 | 6 |
34 | СВ 325/59-24 | 5000 | 250 | 6 |
35 | СВ 325/49-18 | 5000 | 333 | 10 |
36 | СВ 325/44-16 | 5000 | 375 | 6 |
37 | СВ 325/52-16 | 5000 | 375 | 6 |
38 | СВ 325/64-20 | 6300 | 300 | 10 |
39 | СВ 260/70-10УХЛ4 | 7000 | 600 | 6 |
40 | СВ 375/89-32 | 8000 | 187.5 | 10 |
41 | СВ 325/69-16 | 8000 | 375 | 10 |
42 | СВ 375/89-24 | 10000 | 250 | 10 |
43 | СВ375/125-28УХЛ4 | 12500 | 214 | 10 |
44 | СВ 375/105-24 | 12500 | 250 | 10 |
N п/п | Тип гидрогенератора | N, кВт | n, 1/мин | U, кВ |
Горизонтальные | ||||
1 | СГ 118/39 4 | 1250 | 1500 | 6 |
2 | СГ 118/69-4 | 2000 | 1500 | 6 |
3 | СГ 118/84-4 | 2500 | 1500 | 6 |
4 | СГ 118/99-4 | 3000 | 1500 | 6 |
5 | СГ 143/99-4 | 5000 | 1500 | 6 |
6 | СГ 170/74-4 | 6300 | 1500 | 6 |
Таблица 2.4 Генераторы синхронные, горизонтальные серии СГ2, изготавливаемые Сафоновским электромашиностроительным заводом для малых ГЭС
N п/п | Тип генератора | N, кВт | п, 1/мин | и, кВ |
1 | СГ2 85/18-12УЗ | 125 | 500 | 0,4 |
2 | СГ2 85/18-10УЗ | 160 | 600 | 0,4 |
3 | СГ2 85/29-12УЗ | 200 | 500 | 0,4 |
4 | СГ2 85/29-10УЗ | 250 | 600 | 0,4 |
5 | СГ2 74/25-6УЗ | 250 | 1000 | 0,4 |
6 | СГ2 85/45-12УЗ | 315 | 500 | 0,4 |
7 | СГ2 15/46-12УХЛ4 | 500 | 600 | 0,4 |
Таблица 2.5
Электродвигатели асинхронные горизонтальные серии А4, изготавливаемые Сафоновским электромашиностроительным заводом, возможные для использования в обратимом режиме на малых ГЭС
N п/п | Тип электродвигателя | N, кВт | n, 1/мин | U, кВ |
1 | А4-400Х-8УЗ | 250 | 750 | 6 |
2 | А4-450Х-10УЗ | 315 | 600 | 6 |
3 | А4-400У-8УЗ | 315 | 750 | 6 |
4 | А4-400ХК-6УЗ | 315 | 1000 | 6 |
Таблица 2.6 Электродвигатели асинхронные вертикальные серии ВАН, изготавливаемые НПО "Уралэлектротяжмаш", возможные для использования в обратимом режиме на малых ГЭС
N п/п | Тип электродвигателя | N, кВт | n, 1/мин | U, кВ |
1 | ВАН 118/28-12УЗ | 315 | 500 | 6 |
2 | ВАН 118/23-ЮУЗ | 315 | 600 | 6 |
3 | ВАН 118/23-8УЗ | 400 | 750 | 6 |
4 | ВАН 143/36-16У8 | 500 | 375 | 6 |

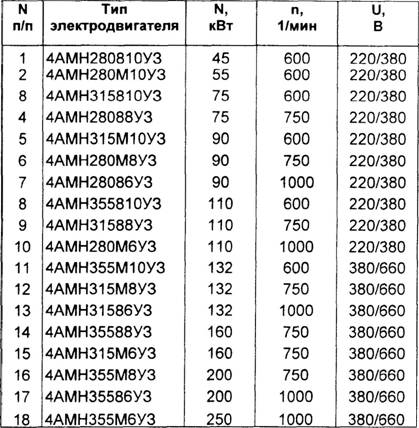

Таблица 2.7 Электродвигатели асинхронные горизонтальные серии 4АМН, изготавливаемые Московским электромеханическим заводом имени Владимира Ильича, возможные для использования в обратимом режиме на малых ГЭС
Рис. 2.19. Вертикальные (а) и горизонтальные осевые (б) насосы, рекомендуемые для использования в обратимом режиме для МГЭС (завод "Уралгидромаш"

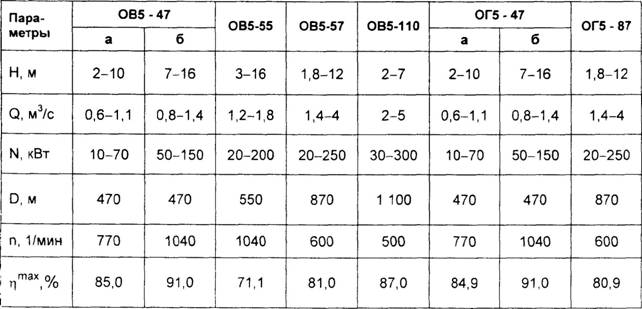

Таблица 2.8
Технические характеристики обратимых насосных агрегатов малых и микроГЭС (Завод "УРАЛГИДРОМАШ")
Таблица 2.9

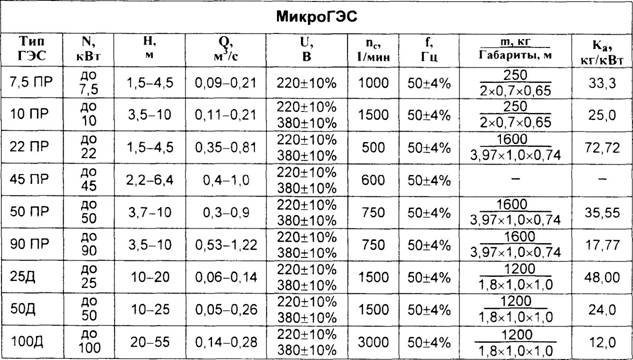

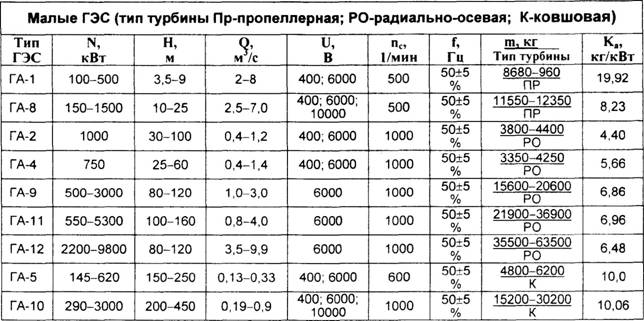

Оборудование для малых и микроГЭС АОЗТ "МНТО ИНСЭТ" с пропеллерными (ПР) и диагональными (Д) турбинами
Окончание табл. 2.9

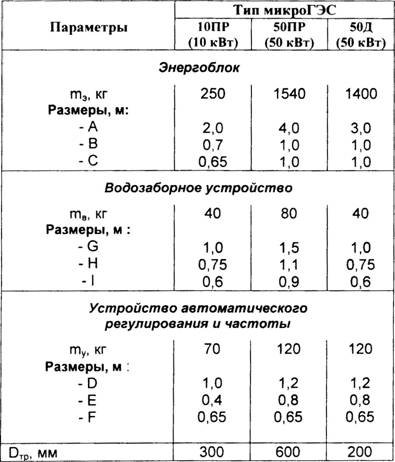

Таблица 2.10
Компоновочные и весовые показатели агрегатов АОЗТ "МНТО ИНСЭТ"

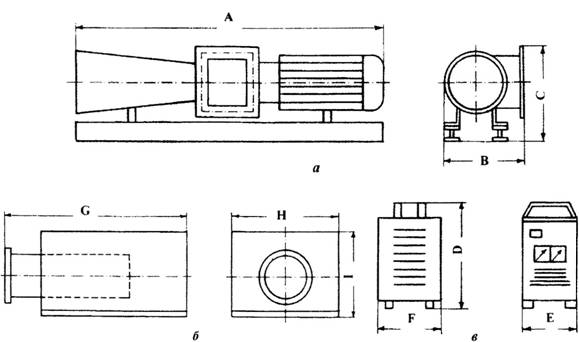

Рис. 2.20. Компоновочные показатели агрегатов АОЗТ «МНТО ИНСЭТ» а- энергоблок; б - водозаборное устройство; в - устройство автоматического регулирования и частоты

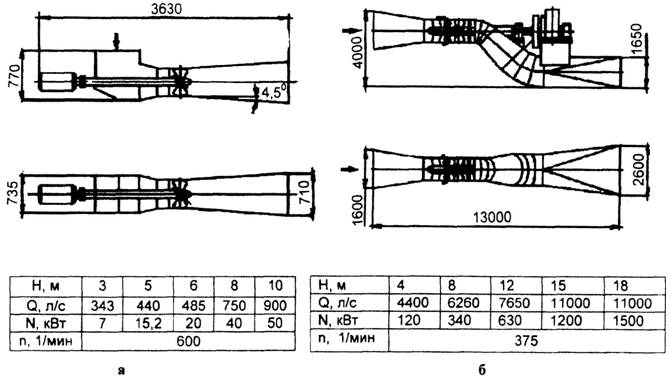

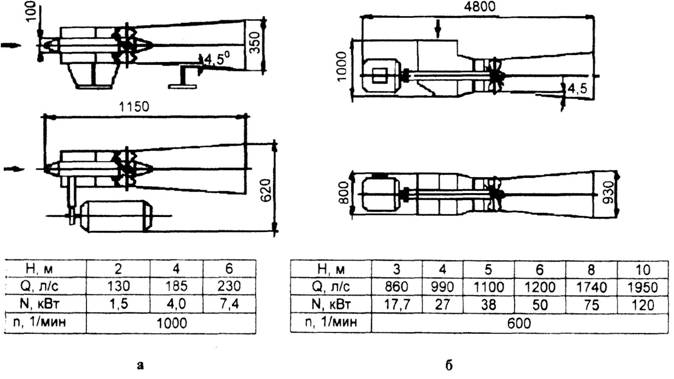

Рис. 2.21. Гидроагрегаты мощностью 50 кВт (а) и 1500 кВт (б) для малых и микроГЭС НПО "РАНД"
Рис. 2.22. Гидроагрегаты мощностью 7 кВт (а) и 120 кВт (б) для малых и микроГЭС НПО РАНД”
Таблица 2.11
Технические характеристики агрегатов для микроГЭС фирмы ’’КЕБРЕН"
Технические характеристики | Тип микроГЭС | |||
МГЭС 30-13 | МГЭС 6-16 | МГЭС 7,5-4,5 | МГЭС 1,0-1,2 | |
N, кВт | 30,0 | 6,0 | 7,5 | 1,0 |
Н, м | 13,0 | 16,0 | 4,5 | 1,2 |
Q, л/с | 295 | 58 | 230 | 115 |
и, В | 220/380 | 220/380 | 220/380 | 220 |
F, Гц | 50 | 50 | 50 | 50 |
Тип гидротурбины | Радиальноосевая | Радиальноосевая | Пропеллерная | Пропеллерная |
D, м | 240 | 110 | 200 | 200 |
Гидроэлектроагрегат | ||||
Габариты, мм | 2500x900x1100 | 850x460x70 | 1300x700x600 | 900x300x40 |
m, кг | 780 | 70 | 180 | 40 |
Окончание табл. 2.11
Технические характеристики | Тип микроГЭС | |||
МГЭС 30-13 | МГЭС 6-16 | МГЭС 7,5-4,5 | МГЭС 1,0-1,2 | |
Блок системы регулирования | ||||
Габариты, мм | 940x500x200 | 940x500x200 | 940x500x200 | 300x200x150 |
m, кг | 40 | 30 | 30 | 6 |
Устройство балластной нагрузки | ||||
D, мм | 300 | 300 | 300 | — |
Н, мм | 470 | 470 | 470 | — |
М, кг | 25 | 25 | 25 | — |
Количество, шт. | 2 | 2 | 2 | — |
Рекомендуемый диаметр подводящего трубопровода, мм | 350-400 | 200-250 | 300-350 | — |
ка, кг/кВт | 26,00 | 11,66 | 24,0 | 40,0 |
Рис. 2.23. Компоновка переносной микроГЭС МГЭС 1,0 - 1,2 фирмы "КЕБРЕН"

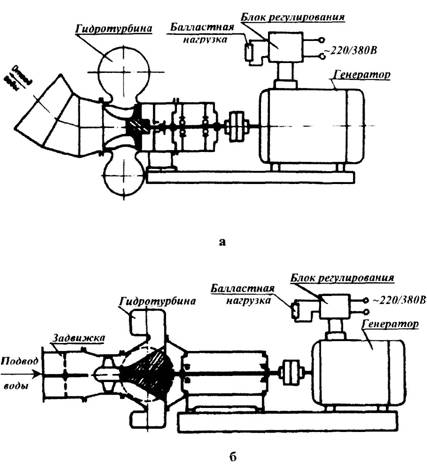

Рис 2.24 Компоновка агрегатов фирмы "КЕБРЕН" а - микроГЭС МГЭС 30-13 и МГЭС 8-18;
б - микроГЭС МГЭС 7,5-4,5
Таблица 2.12
Технические характеристики оборудования малых ГЭС фирмы "МАГИ"
Модель | Область применения | Режим максимальной | п, 1/мин | т, | Габариты, м | ||||
N, кВт | н, м | Q, м5/с | N, кВт | H, м | Q, м3/с | ||||
Спиральная горизонтальная гидротурбина Каплана* | |||||||||
К-3а | 200-500 | 18-50 | 0,9-2,4 | 500 | 26-50 | 2,4-1,28 | 1000 | 7,0 | 4,5x3,5x2,5 |
К-3б | 100-250 | 8-18 | 0,73-2,1 | 250 | 15-18 | 2,1-1,77 | 600 | 7,0 | 4,5x3,5x2,5 |
Прямоточная трубная гидротурбина** | |||||||||
Т1 | 50-90 | 6-12 | 0,55-1,1 | 90 | 10,5-12 | 1,07-0,97 | 1000 | 3,0 | 3,5x2x1,5 |
Т-2а | 200-300 | 12-20 | 1,45-2,35 | 300 | 16-20 | 2,35-1,9 | 1000 | 7,0 | 6x2,5x1,5 |
Т-2б | 100-200 | 7-16 | 1,08-2,55 | 200 | 10-16 | 2,48-1,6 | 750 | 7,0 | 6x2,5x1,5 |
Т-2в | 75-160 | 7-10,5 | 0,94-2,7 | 160 | 7,5-10,5 | 2,7-1,96 | 600 | 7,0 | 6x2,5x1,5 |
Т-2г | 75-125 | 4-7 | 1,35-2,65 | 125 | 6-7 | 2,65-2,26 | 500 | 7,0 | 6x2,5x1,5 |
Спиральная горизонтальная радиально-осевая гидротурбина*** | |||||||||
ФГ -1а | 300-600 | 90-165 | 0,3-056 | 600 | 135-165 | 0,56-0,47 | 1500 | 5,0 | 4x3x1,5 |
ФГ-1б | 100-250 | 45-85 | 0,2-0,44 | 250 | 75-85 | 0,44-0,39 | 1000 | 5,0 | 4x3x1,5 |
ФГ-2а | 300-600 | 56-100 | 0,5-1,045 | 600 | 70-100 | 1,045-0,76 | 1500 | 5,0 | 3,5x3x1,5 |
ФГ-2б | 200-400 | 35-58 | 0,48-0,91 | 400 | 55-58 | 0,91-0,88 | 1000 | 5,0 | 3,5x3x1,5 |
Ориентировочная стоимость комплектного оборудования: * - 250 -350 $/кВт; ** - 300 -500 $/кВт; *** - 230 -280 $/кВт.
