Типичная компоновка здания малой ГЭС с двукратной турбиной изображена на рис.  5.13. Размеры турбинного помещения определяются габаритами агрегата. При D1 =1 м и ширине турбины 3 м ширина блока здания Вбл составляет 10 м; L бл = 7,8 м; hбл= 8,2 м; Wбет=158 м3.

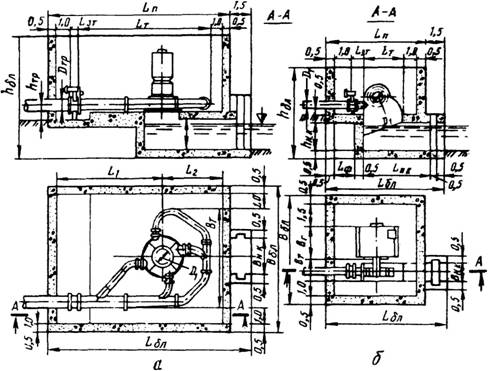

Рис. 5.12. Здание ГЭС с ковшовыми турбинами: а - при вертикальном расположении гидроагрегата; б - при горизонтальном расположении гидроагрегата

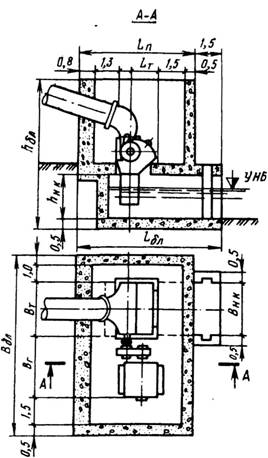

Рис.  5.13. Здание ГЭС с двукратной турбиной (типа Банки)
Направляющие лопатки регулирующего сопла могут использоваться для полного прекращения подачи воды и продолжительной остановки турбины при напорах до 50 м. При больших напорах на турбинном трубопроводе требуется установка затвора
Положительные качества двукратных турбин, заключающиеся в их конструктивной простоте, относительно небольшой стоимости, легкости обслуживания, длительном сроке службы, наряду с возможностью поддерживать достаточно высокий КПД в широком диапазоне расходов, позволяют считать здания МГЭС, оборудованные такими турбинами весьма эффективными для применения.
