Глава 24
Временные плотины
§ 24-1. ПРИМЕНЕНИЕ ВРЕМЕННЫХ ПЛОТИН
К временным относят гидротехнические сооружения, необходимые в период строительства основных сооружений или их ремонта: перемычки, строительные водосбросы, временные стенки и дамбы. Временные гидротехнические сооружения относятся к V классу капитальности. Имеются примеры благополучной и длительной работы построенных как временных плотин и перемычек, ставших как бы постоянными сооружениями. Увеличению срока службы временных сооружений способствует заиление тела плотин, обладающих вследствие свойств основных применяемых материалов (хвороста, соломы, камня и пр.) и способов их укладки большой пустотностью. Временные плотины обычно строят в основном из простейших материалов, находящихся вблизи места производства работ: камня, хвороста, соломы, земли и дерева. Их устраивают также для временного водоснабжения строительных площадок, подачи воды в оросительные каналы из рек при снижении горизонтов воды в маловодные годы, для задержания стока в оврагах и т. д. Конструкция временных плотин зависит от их назначения и наличия местного материала; так, для закрепления оврагов могут применяться стланевые запруды наравне с фашинными и каменно-хворостяными, для подъема горизонтов воды в целях лесосплава — простейшие деревянные плотины (§ 23—8 и 24-3).
§ 24—2. ПРОСТЕЙШИЕ ПЛОТИНЫ ИЗ КАМНЯ
Наличие некрупного камня (булыжника и гальки) в русле и пойме реки или в находящихся поблизости карьерах позволяет использовать этот материал для постройки низконапорных (высотой 3—5 м) плотин.

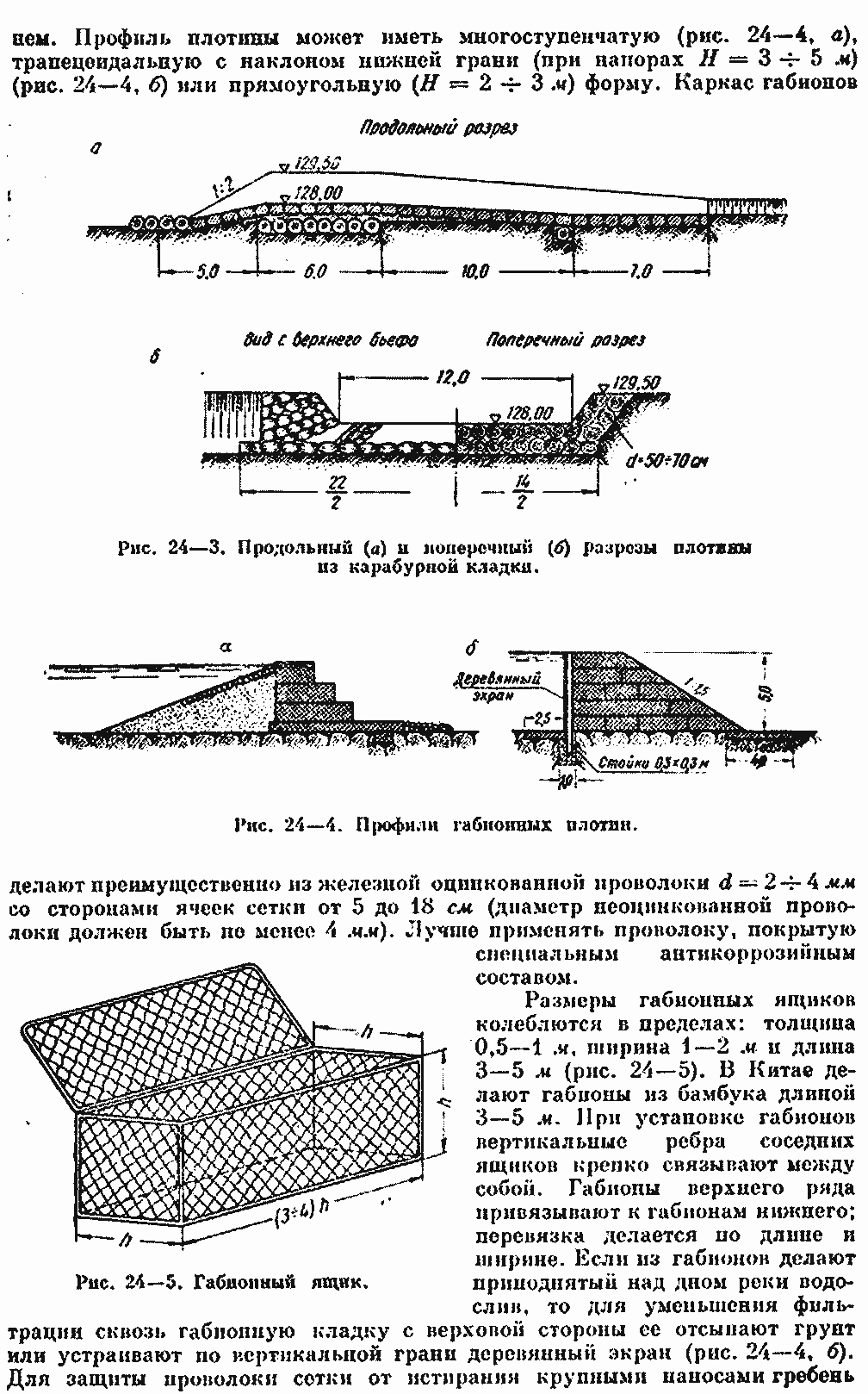

служит основным заполнителем конструкций простейших плотни — каменно-хворостяных, спайных, габионных и карабурных.
Каменно-хворостяные плотины высотой до 3—4 м в поперечном сечении имеют трапецеидальную форму с откосами: верховым т=0,5-1, низовым т1=3-4. Тело плотины делают из кладки взаимно перпендикулярных слоев хвороста с наброской между ними крупной гальки или булыжного камня (рис. 24—1). На спланированном дне реки сначала
24—3. ПРОСТЕЙШИЕ ПЛОТИНЫ ИЗ МЕСТНЫХ МАТЕРИАЛОВ
Рис. 24—7. Фашинно-хворостяная плотина.
Фашинно-хворостяные плотины устраивают высотой до 2—3 м на малых речках для создания небольших водоемов, а также в оврагах для закрепления русел от размыва и задержания наносов. Плотина состоит из слоев хвороста и фашин толщиной 0,3—0,4 уложенных вдоль по течению и прикрепленных к нижним слоям и грунту основания жердями или кольями (рис. 24—7). Слои пересыпают землей, галькой, а около гребня и низовой грани — камнем. Выпускаемые со стороны низового откоса слои образуют ступеньки, по которым переливается протекающая через плотину вода. С верховой стороны плотины отсыпают суглинистый грунт в виде экрана для придания водонепроницаемости телу плотины. Для предотвращения выноса грунта из экрана между ним и телом плотины укладывают промежуточный слой из дерна, камыша или соломы.
Стланевые плотины.
Водосливную часть и устои этих плотил делают из стлани длиной 6—8 м, укладываемой рядами вдоль по течению, комлями в сторону нижнего бьефа. Предварительно на расчищенное дно кладут подготовку из хворостяной выстилки. На низовой сливной части тела плотины стлань образует ступени из комлей. Между рядами стлани в ступенях укладывают поперечины из жердей или бревен. В теле плотины каждый ряд стлани загружают грунтом. С напорной стороны тела плотины по стлани отсыпают подготовку экрана из дерна, мха или, что лучше, обратный фильтр из щебня и песка. На подготовку укладывают противофильтрационный экран с понуром толщиной 1,0—1,5 м у подошвы напорного откоса стланевого тела плотины (рис. 24—8). Около гребня плотины экран укрепляют фашиннохворостяными тюфяками, мостовой или каменными плитами. Водобойную
часть крепят также (чтобы избежать выноса пригрузки сливающейся с гребня плотины водой) фашинными тюфяками или камнем. Стланевые плотины строят с напорами до 3—4 м.
Временные деревянные низконапорные плотины описаны в § 23—8.
