Напряжение грунта от собственного веса на глубине h от поверхности равно весу грунта
, приходящемуся на единицу горизонтальной площади.
Имея компрессионную кривую для грунта плотины и найдя напряжение р в плотине от собственного веса в осевом сечении ее. можно при найденных р установить величину ε, а по ней и порозность грунта п.
Если укатку плотины производить так, что в результате уплотнения грунта будут достигаться указанные выше п, то тело плотины не должно давать осадки; следовательно, нет необходимости переукатывать грунт плотины для достижения п, меньших, чем по компрессионной кривой. Более того, при укатке слоя грунта расположенный под ним рапсе укатанный слой получает так называемое доуплотнение, повышающее на 1—2% объемный вес грунта.
Однако от этого указания приходится отступать при укатке верхних слоев плотины; здесь напряжения от собственного веса и от временной нагрузки невелики и порозность грунта с точки зрения осадки можно было бы допустить большей; но так как в этой зоне располагается линия депрессии с относительно интенсивным и перемежающимся движением грунтовых вод (при колебаниях уровня водохранилища), то оставление здесь слоев с большим п будет способствовать усилению потока грунтовых вод в этой области. Поэтому порозность грунта тела плотины, рассчитанную по компрессионной кривой примерно для половины высоты плотины, сохраняют до верха ее.

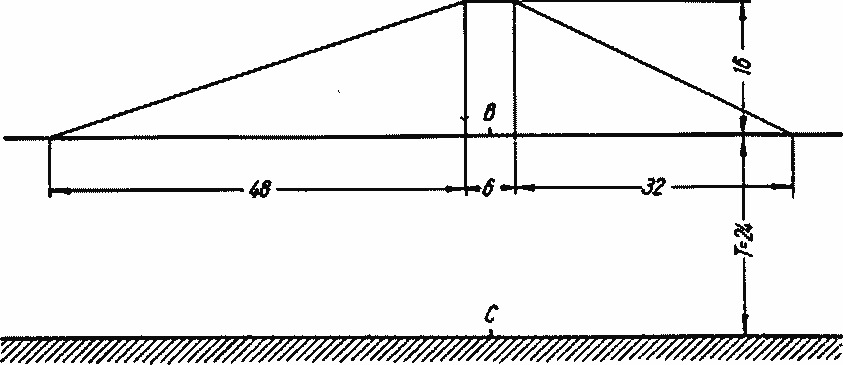

Рис. 15—4. Расчетный профиль земляной плотины.
Хотя укатка тела плотины в соответствии с компрессионной кривом устраняет осадку плотины, тем не менее, эта осадка может возникнуть за счет уплотнения грунтов основания весом плотины.
Осадку основания плотины рассчитывают но приведенным выше зависимостям, применение которых рассмотрим на следующем примере.

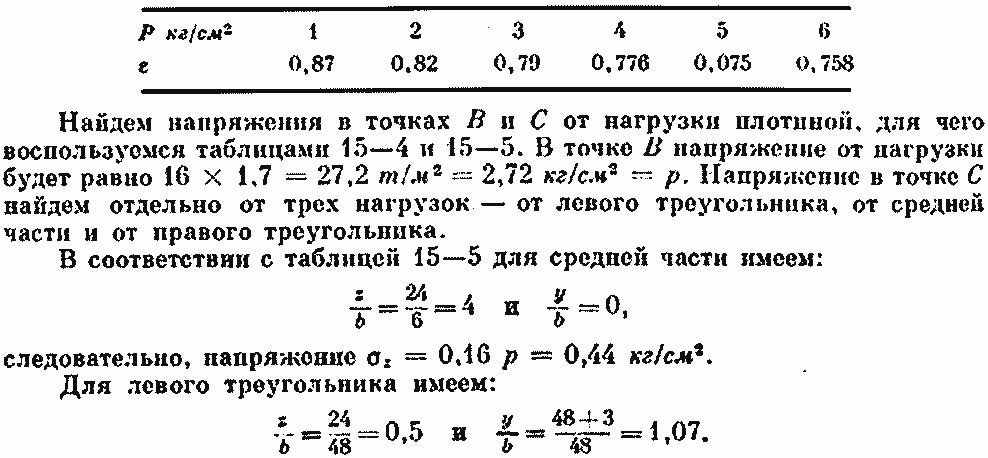

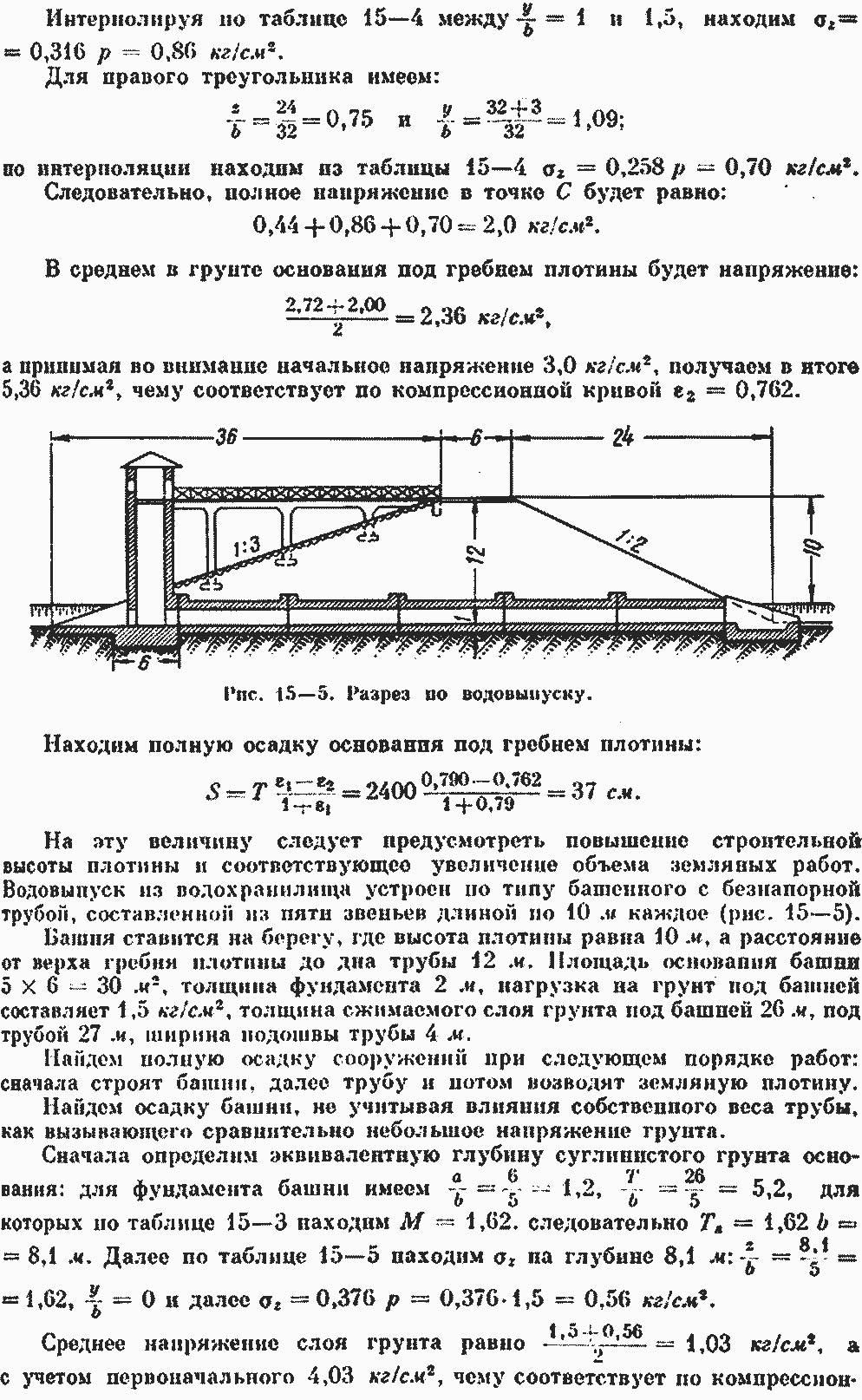

Задан профиль плотины: h — 16 м, т=3, т1=2, b=6 м и мощность основания Т — 24 м (рис. 15—4), лежащего на практически не сжимаемом грунте; уровень грунтовых вод совпадает с подошвой плотины. Для плотины задано γ=1,7 m/м3; насыпь укатана в соответствии с компрессионной кривой. Для грунта основания получены: начальное ε1=0,790, соответствующее напряжению в 3 кг/см2 л и следующие данные по компрессионной кривой:
