Разборчатые затворы применяются преимущественно в судоходном деле, а также в качестве ремонтных заграждений широких пролетов.
Они представляют собой ряд металлических ферм трапецеидальной или треугольной формы, или ряд стоек, могущих вращаться вокруг горизонтальных осей, укрепленных на флютбете. На рисунке 9—2 показал затвор с трапецеидальными поворотными фермами х. Поверху вертикально поставленные фермы скрепляют съемными металлическими полосами и соединяют деревянным мостиком; пролет между фермами (1,25—1,50 м и более) закрывают спицами, опирающимися на соединительные между фермами металлические полосы и углубление в флютбете. Ширина ферм понизу составляет около 0,6—0,75 их высоты (рис. 9—3).
Несмотря па большие утечки воды через щели между спицами, перед плотиной создаются глубины воды, достаточные на всем протяжении подпора для судоходства. В конце навигации плотину разбирают: убирают спицы, снимают мостики и соединительные полосы с ферм и с помощью цепей постепенно, одну за другой, складывают их на флютбет. Одновременно опускают 3—5 ферм, что позволяет уменьшить общую длину цепей при опускании (и поднятии) ферм. В паводок, когда глубины воды достаточны для судоходства, фермы находятся в сложенном положении на флютбете, не выступая выше его верхнего очертания. В одном из устоев плотины делают нишу, в которую помещают первые укладываемые фермы.
1 Приоритет изобретения поворотных ферм принадлежит русскому инженеру О. И. Корицкому, предложившему их на 10 лет ранее инж. Поаре (Ф. Я. Нестерук. Водное строительство Москвы. Речиздат, М., 1950).
Рис. 9—3. Поворотная ферма с деревянными щитками.

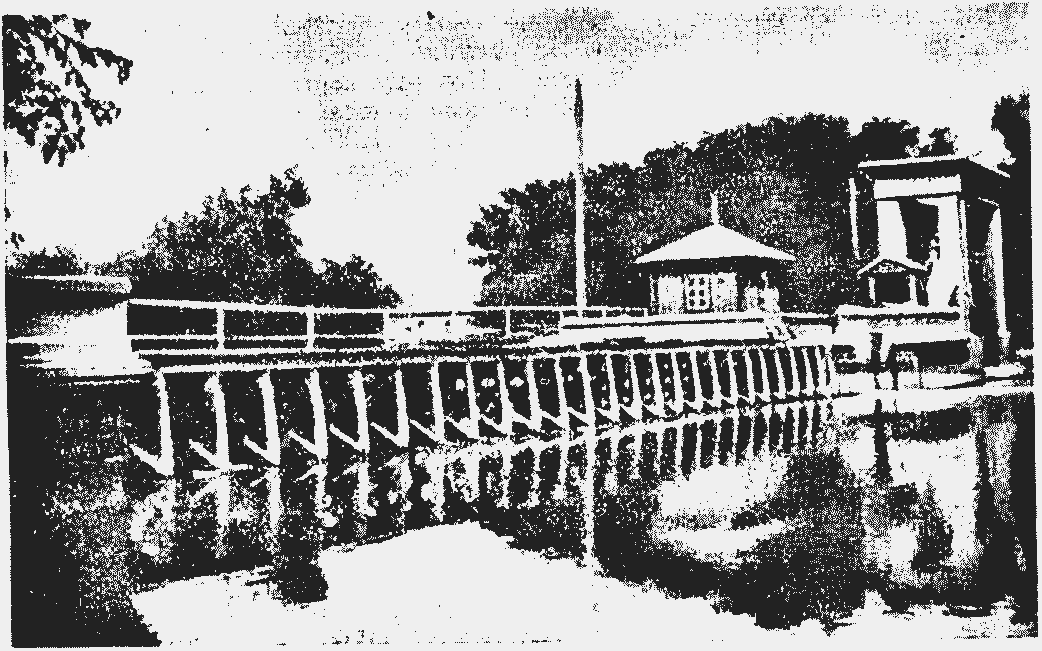

Рис. 9—4. Верхний бьеф плотины с поворотными фермами.

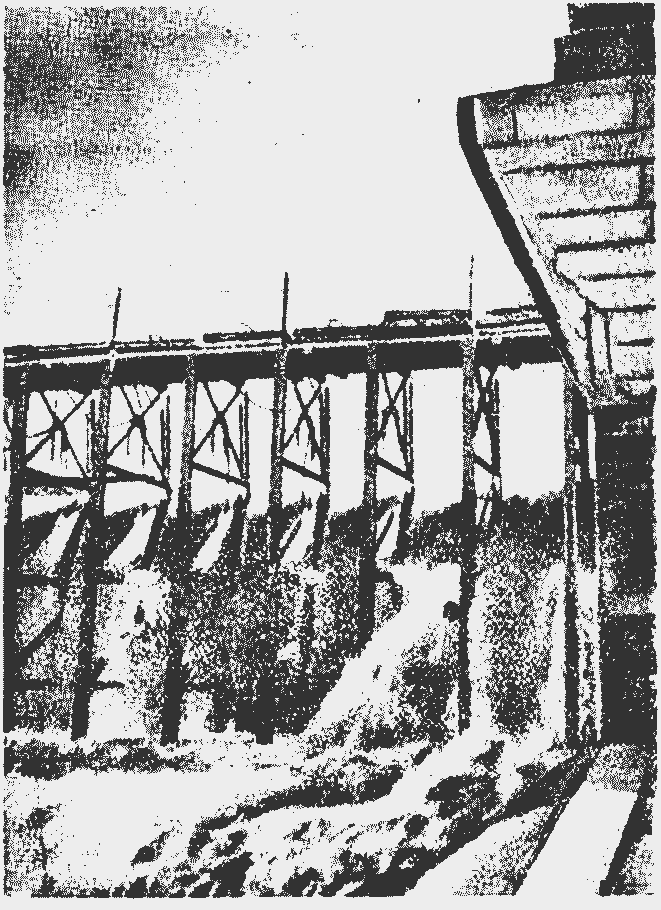

Рис. 9—5. Нижний бьеф плотины с поворотными фермами.
На другом устое обычного типа устанавливают лебедку для подъема и опускания ферм. После спада паводка, для поддержания нормальных глубин, фермы цепями постепенно поднимают, начиная с последней, соединяют друг с другом, после чего устанавливают спицы (рис. 9—4 и 9—5).
Деревянные спицы квадратного сечения от 7 до 10 см устанавливают и снимают вручную, маневрирование спицами больших размеров производится краном.
Такими затворами можно перекрывать весьма значительные пролеты (более 200 м) при высоте ферм 7— 8 м. Грубая регулировка уровней верхнего бьефа спицами при больших удельных расходах в месте снятых спиц и большие утечки между спицами в значительной мере устраняются, если спицы заменить небольшими деревянными щитками (в 3—4 доски), соответственно придав вместо вертикального направления небольшой уклон (около 1/10) передней стопке фермы и снабдив ее направляющими для движения щитков (рис. 9—3).
Крупные фермы иногда вместо съемного мостика снабжают постоянным, шарнирно соединенным со звеньями ферм мостиком, вместо с которыми он опускается на флютбет.
Эксплуатация разборчатых затворов встречает затруднения в случае усиленного движения донных наносов (из-за завала ими углубления флютбета и сложенных в нем ферм), карчей, донного льда. Разборка затвора (снятие спиц, укладка ферм на флютбет) и особенно сборка затворов с поворотными фермами — операции медлительные, требующие большого количества времени.

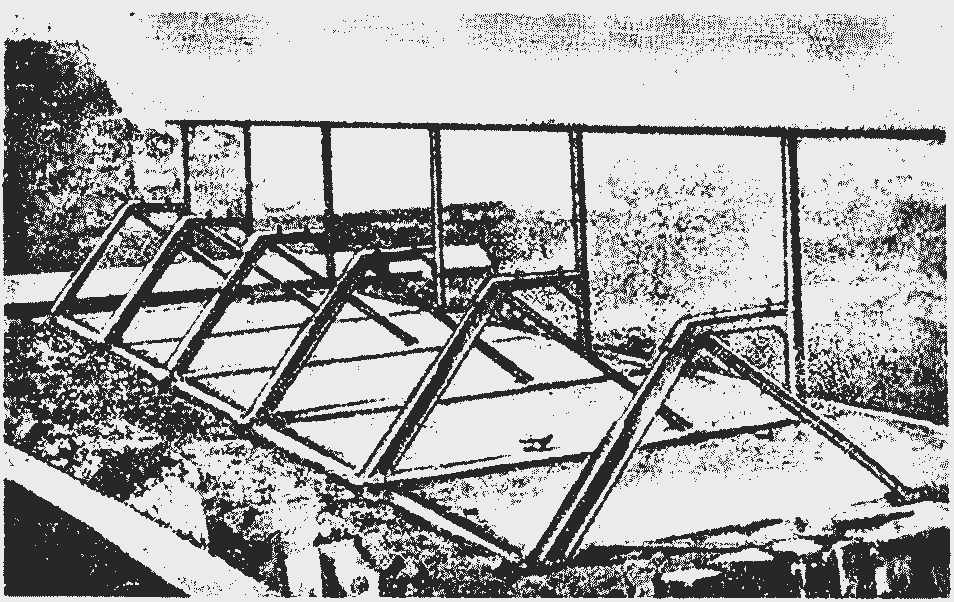

Рис. 9—6. Плотина с треугольными фермами.
На рисунке 9—6 показана конструкция разборчатой плотины, применяемая на малых реках. Плотина состоит из треугольных ферм, с низовой стороны которых устроены небольшие треугольники для служебного мостика; фермы перекрывают шандорами.
Иная конструкция треугольных ферм показана на рисунках 9—7 и 9—8. В собранном (вертикальном) состоянии фермы плотно примыкают друг к другу (рис. 9—8), вследствие чего утечки воды между фермами значительно меньше, чем между спицами. Маневрирование треугольными фермами проще и быстрее, чем трапецеидальными; наличие уширенной части наверху ферм позволяет обойтись без служебного мостика. Треугольные фермы делают металлическими и деревянными с металлическими обделками концов для осей вращения и в верхней части для пропуска цепи. Вследствие примыкания ферм друг к другу отпадает возможность регулирования уровней верхнего бьефа; оно возможно отчасти при переливе воды через фермы, что, однако, не практикуется в эксплуатации; можно пропускать также воду через сквозную переднюю грань, устраиваемую у части ферм и закрываемую спицами или затворами; фермы низовой грани должны быть при этом сквозными.
Из других типов разборчатых плотин укажем на плотину с укладывающимися на флютбет стойками 1. Десятиметровые пролеты плотины при подпоре 4,4 м закрываются деревянными щитками по стойкам двутаврового сечения (№ 30), расставленным через 1 м друг от друга и имеющим внизу горизонтальную ось вращения, параллельную оси плотины; стойки, установленные с уклоном около к вертикали, сверху зацепляются крюками к балке постоянного служебного мостика; в устоях плотины устроены пазы, параллельные стойкам. При начале паводка или ледохода затворы убирают, стойки опускают на флютбет; текущая регулировка уровня верхнего бьефа ведется затворами.
Недостатком этих разборчатых затворов является медлительность разборки и сборки их.
1 С. С. Штейнберг. Разборчатая плотина с укладывающимися на флютбет стойками. «Гидротехническое строительство» № 11, 1936.
Рис. 9—7. Треугольная поворотная ферма.

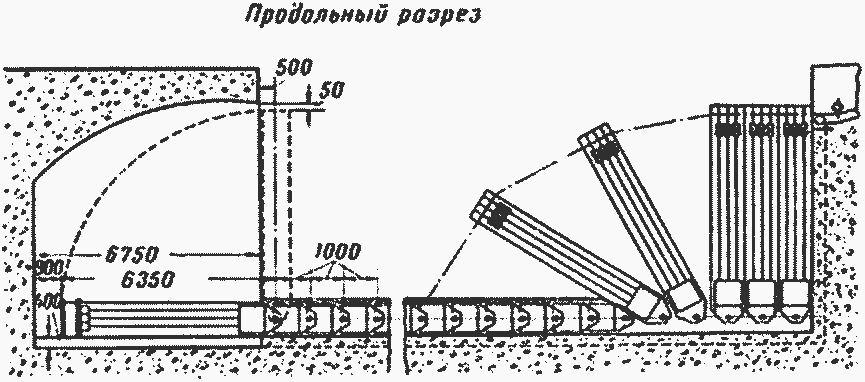

Рис. 9—8. Укладка треугольных ферм на флютбет.
