Рис. 6—35. Сборный шахтный перепад.
Как и для регуляторов на каналах, так и для сборно-блочных сопрягающих сооружений предложено несколько типов сооружений, составлены и изданы проектирующими институтами (Гипроводхоз, Ленгипроводхоз, Росгипроводхоз и др.) альбомы типовых сборно-блочных сопрягающих сооружений с подробными указаниями по подбору (вместо расчета) размеров сооружений и по организации их монтажа.
На рисунке 6—35 показан вертикальный (шахтный) сборный перепад*, монтируемый из четырех типов блоков на участках с сосредоточенным падением местности. Горизонтальный участок трубы следует проектировать с напорным движением. Для обеспечения затопления прыжка за трубой полезно укладывать облицовочные плиты с искусственно шероховатой поверхностью и, если это необходимо по гидравлическому расчету, несколько заглублять ниже два канала выходное отверстие перепада.
1 Е. А. Замарин. Сборные гидротехнические сооружения. «Гидротехника и мелиорация» № 7. 1954; В. М. Домбровский. Мелкие сооружения на оросительной сети. «Гидротехника и мелиорация» № 3, 1955; Н. С. Андреевский. Сборные железобетонные сооружения на оросительных и осушительных системах Украинском ССР. «Гидротехника и мелиорация» № 3. 1957.

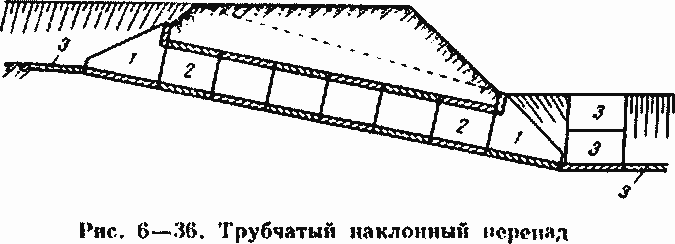

На рисунке 6—36 показан трубчатый наклонный перепад, монтируемый из трех типов блоков. Чтобы полнее использовать материал трубы, следует стремиться к напорному движению в трубе. Трубчатый наклонный перепад может применяться при больших падениях местности; устраивая секционный вход (как в сборных шлюзах) и укладывая несколько труб, можно значительно повысить пропускную способность перепадов.
Сборные быстротоки применяются двух видов — первый, когда лоток быстротока располагают на грунте, и второй, когда лоток быстротока размещают над спланированной поверхностью земли на сваях1 и на сборных опорах рамного или ящичного типа.
Быстротоки конструктивно проще перепадов, доступнее осмотру и ремонту, могут пропускать большие расходы воды.
1 В типовых проектах Гипроводхоза быв. Министерства совхозов РСФСР.
Сооружения первой группы воспроизводят монолитные, со свойственными им выходными частями (водобойные колодцы, водобойные стенки и другие гасители). Сооружения второй группы целесообразнее оканчивать консольным перепадом; лотки их, для удобства осмотра и ремонта, располагают достаточно высоко над землей. В обеих конструкциях быстротоков необходимо обеспечить значительное заглубление фильтрационных вод путем устройства глубоких вертикальных элементов при входе или достаточно длинного входного участка типа понура.
Подготовка под сборно-блочные сопрягающие сооружения, как и под сборно-блочные регуляторы, устраивается из 10-сантиметрового слоя втрамбованного в грунт гравия с подливкой (перед укладкой блоков) цементного раствора слоем 3 см, или из слоя в 6 см бетона марки Б ГТ-100, В-4, Мрз-50 и слоя подливки цементного раствора в 3 см, роль которого заключается в выравнивании поверхности подготовки и связи ее с блоком. Подготовку основания можно устраивать путем глубокого уплотнения грунта (в слое 0,7—1,0 м) тяжелыми трамбовками с 3-сантиметровой подливкой цементного раствора.
На рисунке 6—37 показан сборно-блочный быстроток и па рисунке 6—38 его детали. Быстроток запроектирован с уклоном дна 0,33; борта лотка устроены из Г-образных блоков, дно из бетона, укладываемого на месте по армосетке при ширине лотка не больше 2 м. Расход такого быстротока составляет 5,7 м3/сек, при больших расходах ширина входа быстротока увеличивается, на дне укладываются блок-плиты и омоноличиваются с бортами.
На рисунках 6—39 и 6—40 показаны схема и конструкции сборноблочного консольного перепада с размещением лотка быстротока над спланированным откосом по сборным опорам из ящиков-блоков и самой консоли — на железобетонных сваях. Лоток быстротока собирается из корытообразных железобетонных блоков, подобных блокам-насадкам (рис. 6—41), но без устройства в них вырезов для свай и без поперечных перегородок.
В целях предупреждения утечек в стыке начального участка лотка с правой вертикальной сборной стенкой (рис. 6—40) понуркой части полезно делать оклейку битумным матом по горячей битумной окраске и дальше вести заполнение понура суглинком.
Рис. 6—37. Сборно-блочный быстроток (продольный разрез и план).
Рис. 6—38. Детали сборно-блочного быстротока (к рис. 6—37).
Рис. 6—39. Схема сборно-блочного консольного перепада.
Рис. 6—40. Сборно-блочный консольный перепад.

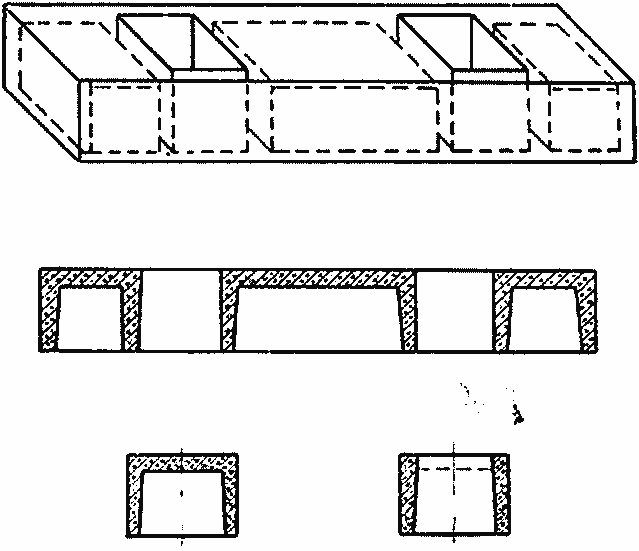

Рис. 6—41. Блок-насадка на дне железобетонные сваи.
Шпунт в середине понура не следует считать обязательным. Спланированный откос под лотком покрывается 10-сантиметровым слоем гравия с устройством вдоль бортов кюветов; под лотком устраивают наклонно-поперечные канавки, заполненные гравием, отводящим попавшую в них воду в кюветы.
Рис. 6—42. Вариант железобетонной консоли.
В лотке через 30 м устраивают температурные швы; также отделяют швом от лотка консоль; дну лотка придают уклон 0,25 и менее, в зависимости от качества грунта па откосе.
В конце консоли устраивают вертикальную стенку (деревянную или железобетонную), играющую роль своеобразного трамплина, уменьшающего глубину размыва за консолью. Вследствие больших сдвигающих усилий консоль (рис. 6—42) ставят на опору из козловых железобетонных свай.
Расчетные расходы сборных консолей приняты до 30 м3/сек.
