В Советском Союзе ведется строительство зданий различных конструкций и типов. Электромонтажные организации Главэлектромонтажа Министерства монтажных и специальных строительных работ СССР (Минмонтажспецстроя СССР) на территории страны выполняют работы в жилых зданиях следующих серий и типов:
в кирпичных и крупноблочных зданиях основных серий: 1-437; 1-438; 1-439; 1-446; 1-447; 11-18-01; 1-215; 1-330-ПБ и их модификаций примерно в объеме 60% общего объема жилищного строительства по Главэлектромонтажу в целом и в объеме 30—90% по отдельным трестам;
в крупнопанельных зданиях основных серий: Ι-464Α; Ι-464Κ; 1-468; 1-480; I-335C; Ι-335Α; Ι-335Κ; 1-605 и их модификаций в объеме 40%, а по отдельным трестам в объеме 10—70%;
в зданиях каркасно-панельного типа серий МГ-300 и МГ-600. Но эти здания пока еще строятся в малых объемах в Москве, Ленинграде, Киеве, Свердловске, Новосибирске, Куйбышеве.
В зависимости от планировочных и конструктивных решений зданий, а также от способа изготовления строительных конструкций и оснастки домостроительных комбинатов и заводов строительной индустрии в зданиях применяются различные системы и способы прокладки электропроводок.
В проектах жилых зданий из кирпича, шлакоблоков, а также из кирпичных и бетонных блоков не предусматриваются каналы, борозды, ниши, проходы и другие строительные элементы проводок. Поэтому в этих домах применяются самые разнообразные виды электропроводок и способы их монтажа, в том числе под штукатуркой и алебастровым раствором, под лагами деревянных полов по бетонным перекрытиям.
В крупнопанельном домостроении наибольшее распространение получил способ прокладки проводов в специальных каналах, образуемых в теле строительных конструкций при производстве их на заводах. Этот способ прокладки проводов применяется в большей части крупнопанельных типовых зданий массового строительства. При применении канальной системы электропроводок затраты труда по электрооборудованию снижаются на 30% по сравнению с затратами труда при скрытой электропроводке под штукатуркой.
Способ непосредственной заделки электрических проводов в железобетонные панели при изготовлении их на заводах применяется в значительно меньшем объеме, в основном при производстве прокатных железобетонных и гипсобетонных панелей.
Заделка обычных установочных проводов с поливинилхлоридной изоляцией в железобетонные панели разрешена в настоящее время в случаях, когда по конструктивным особенностям крупнопанельных зданий и технологии изготовления панелей затруднено осуществление канальных систем электропроводок, например, при тонкостенных конструкциях панелей, прокатном производстве и т. п.
Заделка проводов в железобетонные конструкции при монтаже жилых зданий позволяет перенести значительную часть монтажных работ на заводы стройиндустрии, в результате чего повышается производительность труда и уменьшаются затраты труда при монтаже.
Заделка проводов в конструкции получила распространение на строительстве в Москве и Ленинграде, где развито производство прокатных панелей. Однако при этом способе увеличивается количество мест соединений проводов на стыках панелей, которые выполняются при строительстве зданий, а также отсутствует возможность заменить замоноличенные провода при их повреждениях, что ухудшает условия эксплуатации электрической сети.
Прокладка проводов в пустотах панелей выполняется при применении для перекрытий многопустотных железобетонных панелей.
При всех способах прокладки проводов заводы стройиндустрии предусматривают в стеновых и перегородочных панелях ниши или закладные коробки для ответвления проводов, установки выключателей и штепсельных розеток, а также ниши для установки осветительных щитков и щитков слаботочных устройств (радиотрансляция, телевидение и телефон).
На рис. 1 схематически приведен фрагмент квартиры с каналами для электропроводки в панелях стен и перекрытий. Как видно из рисунка, каналы в панелях оканчиваются выемками, которые при стыковании панелей образуют ниши для протягивания и соединения проводов. Сверху ниши прикрываются торцами стеновой панели вышерасположенного этажа, а с боков — съемными металлическими, или пластмассовыми крышками.
Гнезда для установки выключателей и штепсельных розеток в железобетонных панелях должны быть конусообразными или цилиндрическими; более целесообразно выполнять их цилиндрическими, так как при этом отпадает необходимость в установке металлических или пластмассовых коробок.
С целью унификации и рационализации способов крепления выключателей и штепсельных розеток проводится работа по нормализации формы и размеров отверстий в панелях зданий различных типов.
В жилых зданиях каркасно-панельного типа устройство непрерывных каналов для электропроводок затруднено тем, что панели перекрытия и стен разделены балками (ригелями) каркаса. В этих случаях переход проводов из каналов панелей перекрытия в стеновые осуществляется через промежуточные каналы, выполняемые в балках так, как это показано на рис. 2.

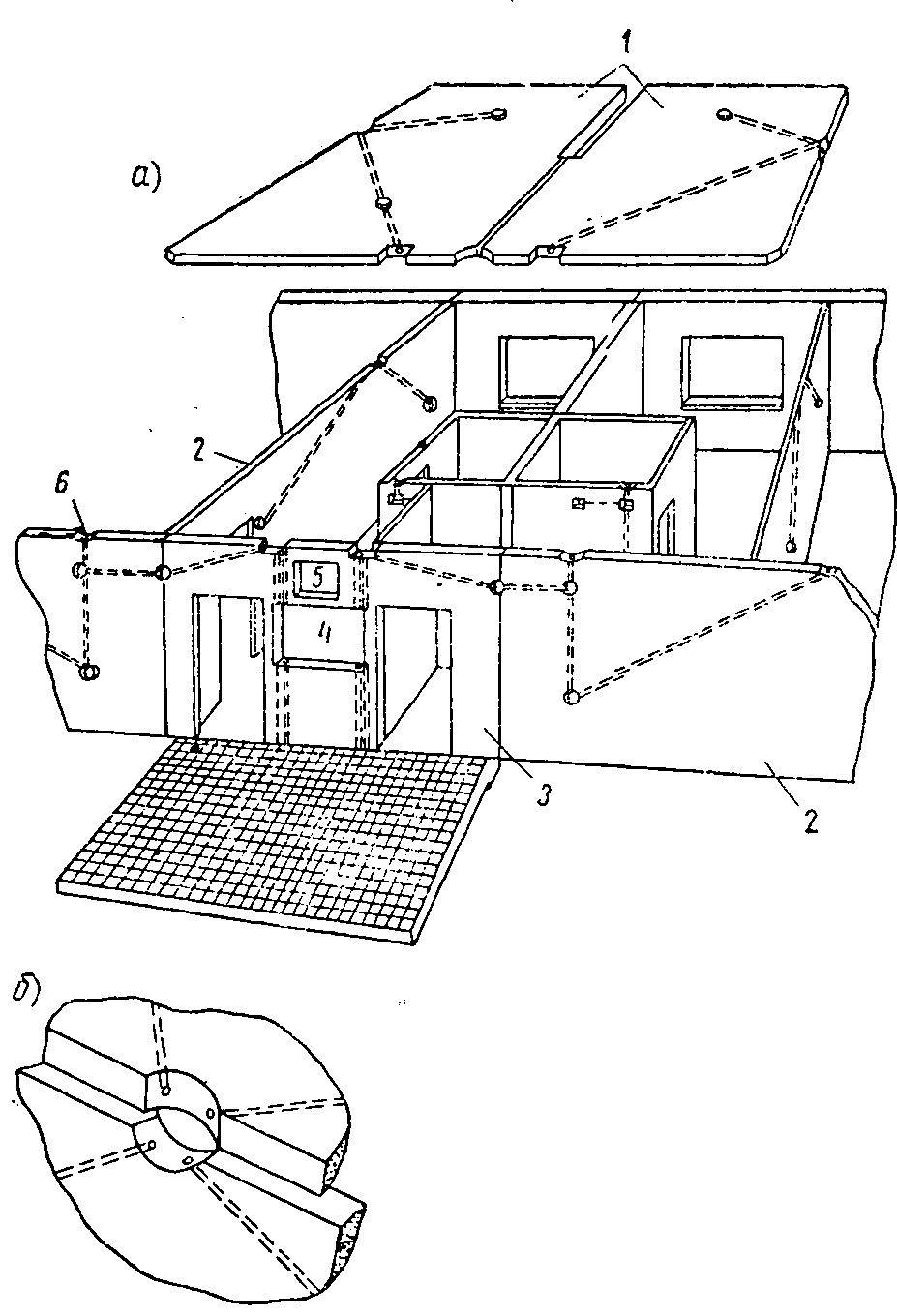

Рис. 1. Фрагмент квартиры крупнопанельного жилого дома с каналами для электропроводки в панелях стен и перекрытий
а — общий вид квартиры; б — узел сопряжения каналов стеновой панели и панелей перекрытия; 1 — панель перекрытия; 2 — стеновая панель; 3 — электропанель лестничной клетки; 4 — ниша для этажного щитка освещения; 5 — ниша для щитка слаботочных устройств; 6 — соединительная и протяжная ниша (пунктиром показаны каналы для электропроводки)

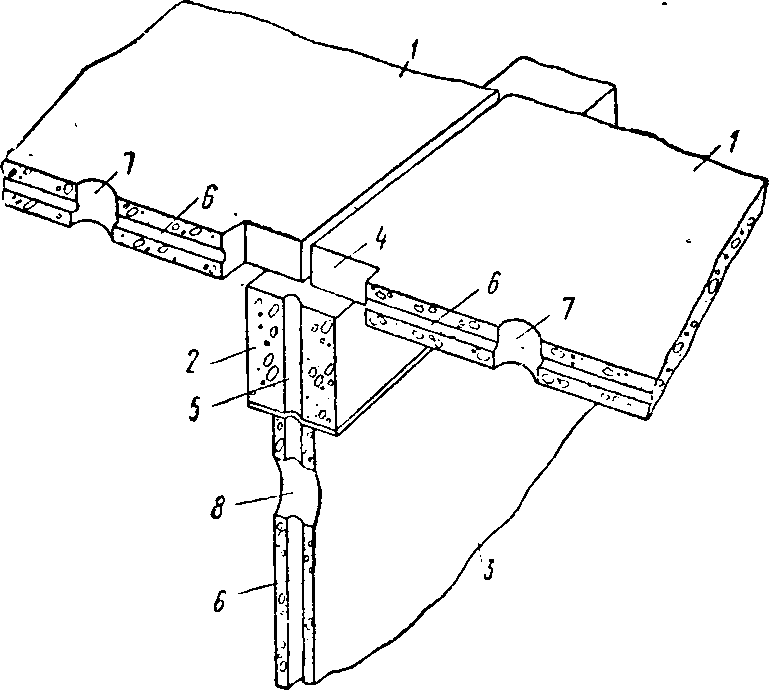

Рис. 2. Узел сопряжения потолочных панелей, балки (ригеля) и стеновой панели здания 1 — потолочная панель; 2 — балка (ригель); 3 — стеновая панель (перегородка); 4 — ниша для протяжки проводов; 5 — поперечный канал в ригеле; 6—каналы в панелях; 7— ниша в потолочной панели для протяжки проводов и подвески светильника; 8 — протяжная ниша в стеновой панели
При заделке на заводе стройиндустрии проводов групповой сети в железобетонные, бетонные и гипсобетонные панели в них также устанавливают соединительные коробки, коробки для выключателей и штепсельных розеток, деревянные розетки для настенных и потолочных светильников и звонков. При этом имеется возможность монтажа на заводе этажных и квартирных щитков, выключателей и штепсельных розеток. На время транспортирования и хранения они должны быть защищены от механических повреждений и атмосферных воздействий.
В пределах отдельных панелей при их изготовлении выполняют все соединения проводов. Участки проводов у краев панелей оканчиваются с одной стороны в соединительных коробках или гнездах, с другой стороны оставляют запасы проводов длиной 200—250 мм для соединения с проводами смежной панели. Запас проводов защищают просмоленной бумагой и заделывают на заводе тонким слоем алебастра или легкого бетона. У коробок и мест с запасами проводов предусматривают короткие бороздки для перехода проводов с одной панели на другую.

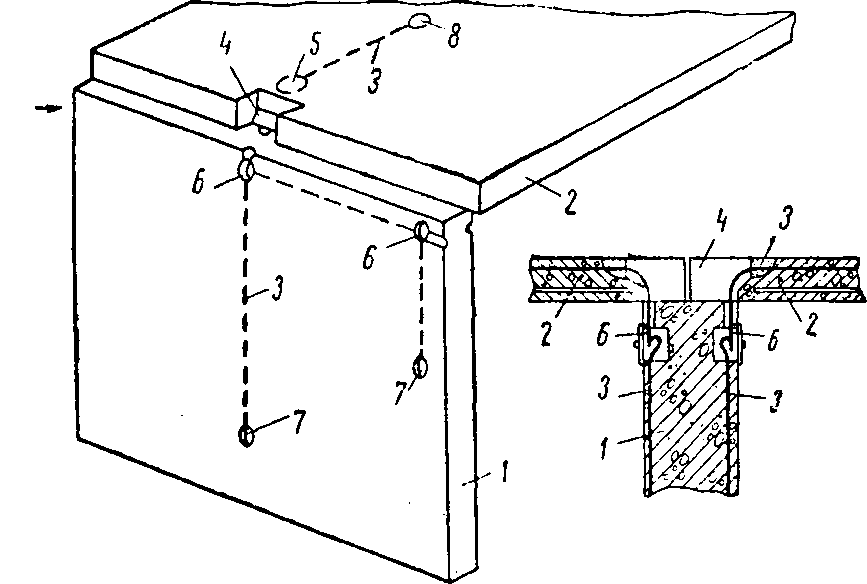

Рис. 3. Узел сопряжения электропроводки, замоноличенной в стеновую и потолочную железобетонные панели
1 — стеновая панель; 2 — панель перекрытия; 3 — провода, замоноличенные в панели; 4 — выемка в панели перекрытия (заделывается бетоном после пропускания провода в соединительную коробку стеновой панели); 5 — место с «запасом» провода; 6 — соединительные коробки; 7 — коробка для монтажа штепсельных розеток и выключателей; 8 — потолочная коробка для присоединения и подвески светильника
На месте сборки зданий отдельные участки проводок смежных панелей соединяют между собой опрессовкой или сваркой, чем обеспечивается непрерывность электрических цепей. На рис. 3 приведена схема сопряжения стеновой панели и панели перекрытия с заделанной в них электропроводкой. В этом случае монтаж проводок приобретает характер поточного производства со всеми его преимуществами.

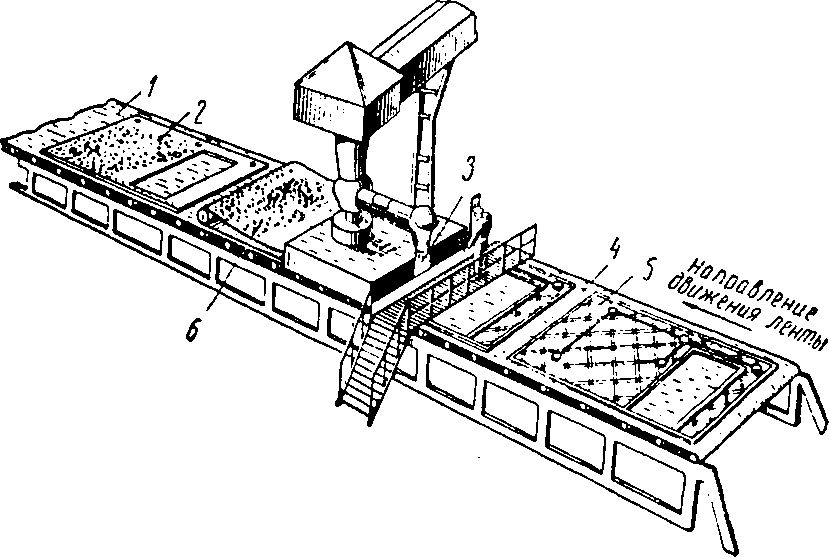

Рис. 4. Изготовление на прокатном стане гипсобетонной перегородки с электропроводкой 1 — выходной рольганг; 2 — готовая перегородка; 3 — зона заливки каркаса перегородки гипсобетонным раствором; 4 — приемный рольганг; 5 — каркас перегородки с закрепленной электропроводкой; 6 — зона формовки (прокатки) перегородки
На рис. 4 показан прокатный стан, изготовляющий гипсобетонные перегородки с заделанной в них электропроводкой. При производстве прокатных гипсобетонных перегородок элементы электропроводки в коробках закрывают резиновыми крышками, защищающими их от заполнения раствором. После заливки каркаса раствором и поступления перегородки на выходной рольганг резиновые крышки с коробок снимают и при необходимости выполняют канавки для укладки соединительных проводов к соседней панели.
В крупнопанельных зданиях питающие линии от вводно-распределительных устройств к отдельным секциям дома прокладывают, как правило, по техническому подполью или подвалу вдоль продольной оси здания. Прокладка осуществляется в каналах, предусматриваемых для этих целей в панелях технического подполья, или открыто в стальных или полимерных негорючих трубах.

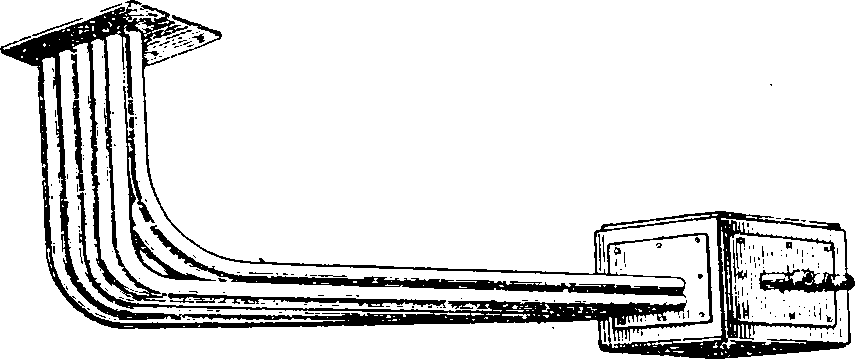

Рис. 5. Трубный блок для питающей электросети типового крупнопанельного дома
При прокладке питающих сетей в трубах индустриализация монтажных работ достигается за счет применения типизированных трубных блоков, поставляемых на место строительства вместе с протяжными ящиками, соединительными деталями и крепежными конструкциями (рис. 5), изготовленными на заводах или в мастерских монтажных организаций.
Вертикальные участки питающих линий во всех типах крупнопанельных жилых зданий прокладывают в каналах панелей лестничных клеток или в панелях, примыкающих к поэтажным коридорам. В этих же панелях при изготовлении их на заводах предусматриваются также каналы для прокладки цепей освещения лестничных клеток и поэтажных коридоров, сетей слабых токов, а также ниши для установки щитов освещения и цепей связи.

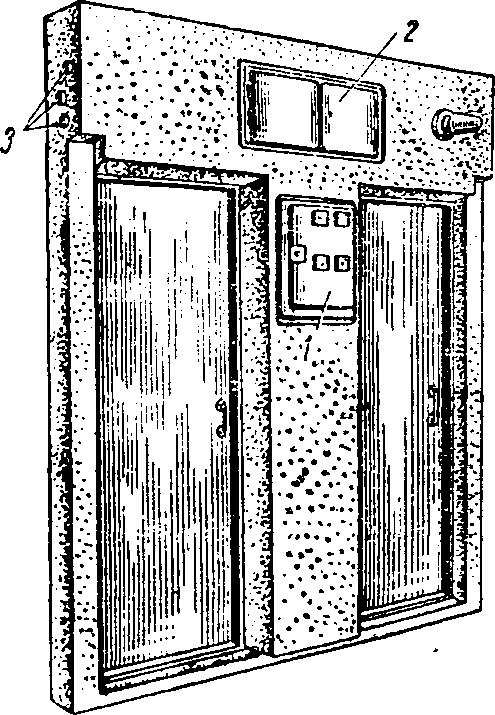

Рис. 6. Электропанель лестничной клетки крупнопанельного дома
1 — лестничный щиток с четырьмя счетчиками; 2 — щиток слаботочных устройств; 3 — каналы для ввода проводов в квартиру
В панелях обычно предусматривают четыре канала: один для линии, питающей квартиры, один для освещения лестниц и поэтажных коридоров и два для цепей связи. В панелях лестничных клеток предусматривают также горизонтальные каналы для ввода электроцепей и цепей связи в квартиры. Такие панели, специально предназначенные для прокладки электротехнических сетей, получили название электропанелей (рис. 6).
