УСТАНОВКА ВЕРХНИХ ПАРОВОДЯНЫХ КОММУНИКАЦИИ РЕАКТОРА
МОНТАЖ НИЖНЕЙ ЧАСТИ РЕАКТОРА
ФИЛЬТРОВАЛЬНЫЙ ЗАЛ ХИМВОДООЧИСТКИ
БЛОЧНЫЙ
щит УПРАВЛЕНИЯ РЕАКТОРНО-ТУРБИННОЙ УСТАНОВКИ

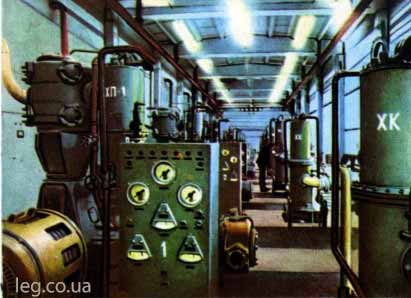

КОМПРЕССОРНАЯ СТАНЦИЯ СОБСТВЕННЫХ
НУЖД
ТУРБОГЕНЕРАТОР

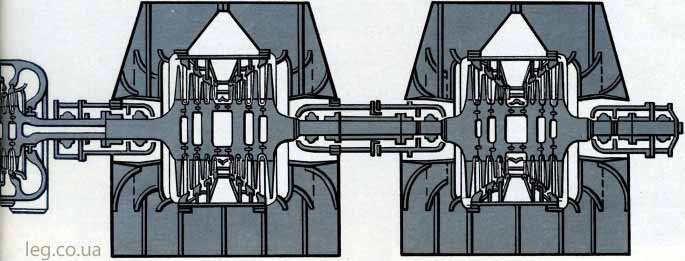

Турбина — конденсационная, одновальная, с семью нерегулируемыми отборами и одним промежуточным перегревом пара, имеет один цилиндр высокого давления (ЦВД) и четыре цилиндра низкого давления (ЦНД) с выхлопами в отдельные конденсаторы. ЦВД и ЦНД — двухпоточные, имеют по пять ступеней давления пара в каждом паровом потоке.
ЦВД — двухкорпусный, состоит из наружного и внутреннего корпуса, оба они имеют горизонтальный разъем. Подвод пара осуществляется снизу по двум боковым патрубкам в среднюю часть цилиндра.
Турбина оборудована двумя сдвоенными блоками стопорно-регулирующих клапанов, расположенных с обеих сторон ЦВД, в каждом блоке по два комбинированных стопорно-регулирующих клапана.
Применена гидродинамическая система автоматического регулирования частоты вращения ротора, которая совместно с системой защит обеспечивает дистанционное управление с блочного щита всеми технологическими процессами на различных режимах эксплуатации, при пуске и останове.
Неравномерность регулирования частоты вращения ротора — 4,5±0,5% от номинальной, нечувствительность системы регулирования во всем диапазоне нагрузок — 0,3% от номинальной частоты вращения. Два автомата безопасности кольцевого типа удерживают частоту вращения ротора, не превышая 11—12% номинальной. Имеется также ограничитель мощности.
Турбина снабжена системой гидравлического подъема роторов и валоповоротным устройством с электроприводом мощностью 55 квт, обеспечивающих вращение роторов со скоростью 3,8 об/мин.
Регенеративная установка состоит из пяти подогревателей низкого давления (ПНД), пяти выносных охладителей к ним и деаэратора. Слив конденсата греющего пара ПНД — каскадный в конденсатор турбины. Отключение отдельных ПНД и их охладителей по основному конденсату не предусмотрено.
Промежуточный перегрев пара осуществляется после ЦВД до температуры 263°С в четырех вертикальных двухступенчатых сепараторах-пароперегревателях, в которых греющим паром для первой ступени служит пар второго отбора турбины давлением 20,4 кг/см2, для второй ступени — свежий сухой насыщенный пар давлением 63,9 кг/см2.
Конденсаторы — типа К-10120, поверхностные, двухходовые, однопоточные с центральным отсосом неконденсирующихся газов. Трубки охлаждения (материал — сплав меди, никеля, железа) диаметром 28 мм и толщиной 1,5 мм развальцованы в одинарных трубных досках и уплотнены битумным покрытием со стороны водяных камер.
ТУРБИНА
ТИП К-500-65/3000
НОМИНАЛЬНАЯ
МОЩНОСТЬ, МВТ 500
РАСХОД СВЕЖЕГО ПАРА, Т/ЧАС 660
ДАВЛЕНИЕ СВЕЖЕГО
ПАРА, КГС/СМ2 5
ТЕМПЕРАТУРА СВЕЖЕГО ПАРА, °C 280
СТЕПЕНЬ СУХОСТИ СВЕЖЕГО ПАРА 0,995
УДЕЛЬНЫЙ РАСХОД ТЕПЛА,
ккал/квт-час 2652
ДАВЛЕНИЕ В КОНДЕНСАТОРЕ,
АБСОЛЮТНОЕ, КГС/СМ2 0,04
ТЕМПЕРАТУРА ПАРА ПОСЛЕ
ПРОМЕЖУТОЧНОГО
ПЕРЕГРЕВА, °C 263
РАСХОД ОХЛАЖДАЮЩЕЙ
ВОДЫ, М3/ЧАС 82800
