  1. КОМПЛЕКТНЫЕ КОНДЕНСАТОРНЫЕ УСТАНОВКИ

СЕРИИ УКБН-0,38
Эти установки серийно выпускаются Усть-Каменогорским конденсаторным заводом  и предназначены для автоматической компенсации реактивной мощности в электроустановках промпредприятий и распределительных сетях 380 В частотой 50 Гд. В табл. 5 приведены технические данные этих установок.
Таблица 5. Технические данные комплектных конденсаторных установок серии У КБ 1.-0,38


Тип установки

Номинальная реактивная мощность, кВар

Число ступеней регулирования

Масса, кг, не более

УК БН-0,38-100-50У 3

100

2

195

УКБН-0,38-200-50УЗ

200

4

365

У КБН-0,38-300-50У 3

300

6

530

Примечание. Структура условного обозначения: УК— установка конденсаторная; Б— бесшкафная; Н— регулирование по напряжению сети; 50—номинальная мощность ступени регулирования; УЗ—климатическое исполнение и категория размещения по ГОСТ 15150— 69* и ГОСТ 15543—70.
Эксплуатация установок серии УКБН-0,38 должна осуществляться при температуре окружающего воздуха от —40 да +40°С при высоте над уровнем моря не более 1000 м и относительной влажности воздуха до 80% при, температуре ±10°С. Окружающая среда должна быть невзрывоопасной, непожароопасной и не содержащей агрессивных паров и газов в концентрациях, разрушающих Металлы и изоляцию, не насыщенная токопроводящей пылью.
Данные установки работают при повышении действующего значения напряжения до 1,1 номинального, повышении действующего значения тока до 1,3 номинального, получаемого за счет повышения напряжения, высших гармоник или того и другого вместе независимо от гармонического состава тока.

Эти установки имеют устройство автоматического управления в функции напряжения сети или в функции напряжения с компенсацией по активному (реактивному) току или по реактивному току. Помимо автоматического предусмотрен и ручной режим управления.

Комплектные конденсаторные установки серии УКБН

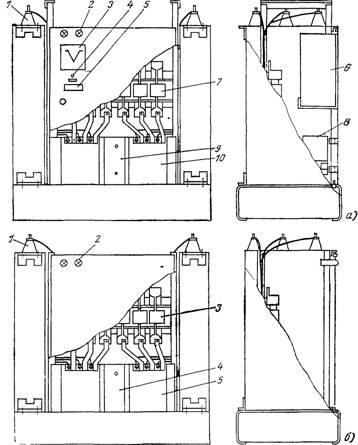

Рис. 19. Комплектные конденсаторные установки серии УКБН-0,38 со
ступенью автоматического регулирования 50 кВар:
а — ячейка ввода: 1 — конденсатор; 2 — арматура сигнальная, 3 — вольтметр; 4 — тумблер; 5 — кнопка управления; 6 — командный блок, 7— предохранитель групповой защиты; 8 — защита токовая; 9 — приставка программная; 10 — контактор; б — ячейка конденсаторная: 1 — конденсатор, 2 — арматура сигнальная; 3 — предохранитель; 4 — приставка программная, 5~— контактор
В автоматическом режиме управления при отклонении уровня напряжения на сборных шинах от номинального значения командный блок устройства АРКОН выдает команды приставкам программного блока этого устройства на включение или отключение с выдержкой времени ступеней конденсаторных батарей.
На рис. 19 показан общий вид установки серии УКБН-0,38, которая имеет ячейку ввода (рис. 19,а) и ячейки конденсаторов (рис. 19,6) и сострит из конденсаторов, соединенных по схеме «треугольник», устройства автоматического управления, контакторов, вольтметров  (для контроля напряжения) и аппаратуры защиты.
Установки мощностью 100 кВар представляют собой ячейку с габаритами 895X800X440 мм, состоящую из двух конденсаторов, стоящих друг к другу широкими «стенками на расстоянии, обеспечивающем размещение аппаратуры. Установки мощностью 200 кВар (с габаритами 1685X800X440) и 300 кВар (с габаритами 2475Х800Х Х440) представляют собой соединенные друг с другом ячейки в два или три яруса. На дверях ячеек расположена измерительная и сигнальная аппаратура, а аппаратура управления и коммутирующие аппараты установлены на панели. Конденсаторы имеют встроенные разрядные сопротивления, работают при естественном охлаждении, присоединены контактной связью к металлоконструкции,  которая приварена к контуру заземления на нижнем швеллере.
