Общие сведения

Измерения электрических величин на промышленных предприятиях обеспечивают контроль технологического процесса основных агрегатов, установленного режима работы, качества и количества получаемой электроэнергии, состояния изоляции в сетях с изолированной нейтралью трехфазного тока.
Электроизмерительные приборы должны соответствовать действующим ГОСТ, а установка их должна соответствовать ПУЭ.

14.1 Классы точности шунтов добавочных сопротивлений и измерительных трансформаторов, соответствующие классам точности приборов


Класс прибора

Класс шунта и добавочного сопротивления

Класс измерительных трансформаторов

0,5

0,2

0,2

1,0

0,5

0,5

1,5

0,5

0,5 (1,0)

2,5

0,5

1,0 (3,0)

4,0



3,0

Примечание. Класс точности, указанный в скобках, допускается как исключение.
Электроизмерительные приборы должны удовлетворять следующим основным требованиям: показывающие приборы должны быть класса точности 1,0—2,5; амперметры подстанций, распределительных устройств и электродвигателей могут быть класса точности 4; классы точности добавочных сопротивлений и измерительных трансформаторов должны быть не ниже приведенных в табл. 14.1; пределы измерения приборов должны выбираться с учетом возможных наибольших отклонений измеряемых параметров от номинальных величин.
В системах электроснабжения деревообрабатывающих предприятий измеряют следующие величины: ток с помощью амперметров переменного тока прямого включения или через измерительные трансформаторы тока; напряжение с помощью амперметров переменного тока прямого включения или через измерительные трансформаторы тока; напряжение с помощью вольтметров переменного тока прямого включения или через измерительные трансформаторы напряжения; расход активной и реактивной энергии.

14.3. Учет электроэнергии

Учет электроэнергии на промышленных предприятиях обеспечивает: определение. количества электроэнергии, подлежащей оплате; внутризаводские межцеховые расчеты за электроэнергию; контроль расхода лимитов электроэнергии; контроль удельных норм расхода электроэнергии на единицу продукции; контроль расхода и выработки реактивной электроэнергии по всему предприятию и крупным потребителям; определение средневзвешенного коэффициента мощности предприятия.
Для расчетного учета электроэнергии следует устанавливать счетчики активной и реактивной энергии на границе раздела сети электроснабжающей организации и потребителя. В случае перетока электроэнергии по обоим направлениям устанавливают два комплекта счетчиков со стопорами.
К измерительным трансформаторам (тока и напряжения) кроме счетчиков подключают другие измерительные приборы, а также устройства защиты, поэтому погрешность трансформаторов может превысить допустимую (для расчетного учета — класс точности 0,5). В этом случае следует разгрузить вторичную обмотку трансформаторов, переключить часть приборов на другую обмотку или другой измерительный трансформатор.
Расчеты за пользование электрической энергией промышленные предприятия производят по одноставочному тарифу, если присоединенная мощность не превышает 100 кВ-А, по двухставочному тарифу, если она выше 100 кВ-А. Двухставочный тариф состоит из основной и дополнительной ставок.
Основная ставка предусматривает плату за 1 кВт заявленной потребителем мощности, участвующей в суточном максимуме нагрузки электросистемы (промышленного предприятия с собственным годовым максимумом нагрузки не ниже 500 кВт), или за 1 кВ-А присоединенной (разрешенной) мощности. Дополнительная ставка предусматривает плату за каждый киловатт-час активной электроэнергии, учтенной расчетным счетчиком.
Счетчики активной энергии, фиксирующие максимум нагрузки, и другие расчетные счетчики устанавливают на границе раздела сети электроснабжающей организации и потребителя.
В качестве расчетных счетчиков активной энергии с указателем максимума нагрузки применяются счетчики фирмы «Ганцприбор» Венгерской Народной Республики DHm=3 совместно с контактными часами Uкрт=0,1, задающими программу включений и отключений указателя максимальной нагрузки. Для крупных предприятий, имеющих несколько точек расчетного учета, можно применять: автоматизированную информационно-измерительную систему учета и контроля электроэнергии ИИСЭ1-48, имеющую 48 каналов учета; систему телеизмерения и суммирования для учета электрической энергии (фирмы «Ганц», Венгерская Народная Республика), имеющую восемь суммируемых активных и реактивных измерений электроэнергии. Эти системы выполняют следующие основные операции: сбор информации об электроэнергии, потребляемой или отдаваемой. промышленным предприятием с любой схемой электроснабжения; выравнивание цены импульсов, поступающих от электросчетчиков с датчиками импульсов, которые имеют различные коэффициенты по току и напряжению каждой питающей или отходящей линии; вычисление суммарных получасовых активной и реактивной мощности в часы максимума энергосистемы; вычисление расхода электроэнергии, потребляемой цехом или предприятием; хранение в памяти максимального значения суммарных активной и реактивной мощности в часы максимума энергосистемы.
Систему фирмы «Ганц» приобретают через местные энергосбыты по нарядам Госэнергонадзора. Заказы на систему ИИСЭ1-48 производят через Союзглавприбор.
На промышленных предприятиях очень важно иметь технический учет, осуществляемый счетчиками активной энергии. Они служат для контроля удельных норм расхода электроэнергии цехов, крупных агрегатов, а также для учета расхода электроэнергии на хозяйственные и подсобные нужды. Технический учет является одним из важнейших мероприятий по экономии электрической энергии, дает полное представление о расходовании электроэнергии в цехе, отделении, бригаде.
Счетчики прямого включения и счетчики с указанием определенных трансформаторов тока и напряжения на панельке (если нет другого указания) дают показания непосредственно (кВт-ч и квар-ч). Для универсальных трансформаторных счетчиков, предназначенных для включения через трансформаторы тока и напряжения, имеющие любые коэффициенты трансформации (соответственно Кт и Кв), показания счетных механизмов умножают на коэффициент К=КтКн.

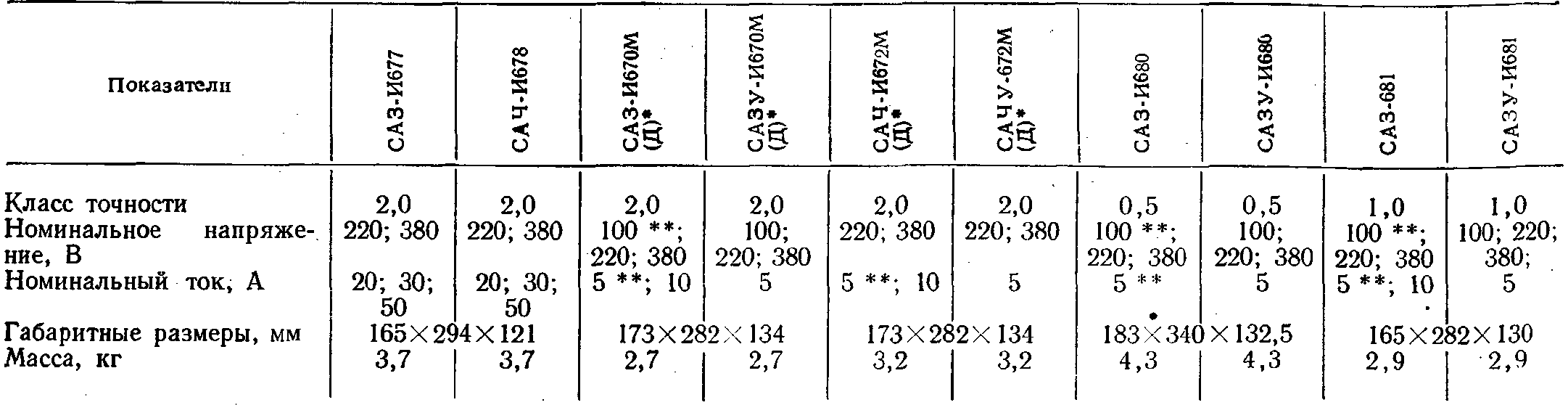

14.2 Трехфазные счетчики активной энергии

* С датчиком импульсов для преобразования показаний счетного механизма в электрические импульсы (для системы ИИСЭ1-48).
** Для включения через определенные трансформаторы напряжения и тока.

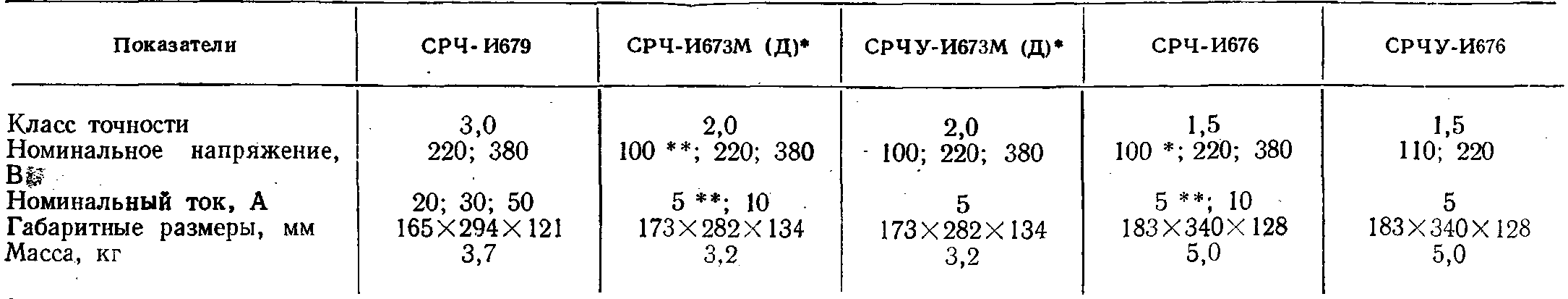

14.3. Трехфазные счетчики реактивной энергии

14.4. Однофазные счетчики активной энергии

При техническом учете с симметричной нагрузкой по фазам в трехфазной сети можно использовать однофазный счетчик. Для этого в сети 380/220 В его. токовую катушку включают в трансформатор тока одной фазы, а катушку напряжения — на фазное напряжение (220 В) этой же фазы. Показания счетного механизма при этом умножают на коэффициент трансформации трансформатора тока (Кт) и коэффициент 3. Эта система дешевая и простая, ее используют для определения расхода электрической энергии цеха, отделения и др.
Наиболее употребляемые счетчики в системах электроснабжения деревообрабатывающих предприятий приведены в табл. 14.2-14.4.
