Классификация и основные параметры топочных устройств даны в табл. 18.8, 18.9.

18.8 Топливо и рекомендуемые топки

* Характеристики топочных устройств для сжигания древесных отходов приведены в табл. 18.21.


* Сжигание каменных углей с легкоплавкой золой в топках данного типа не рекомендуется.

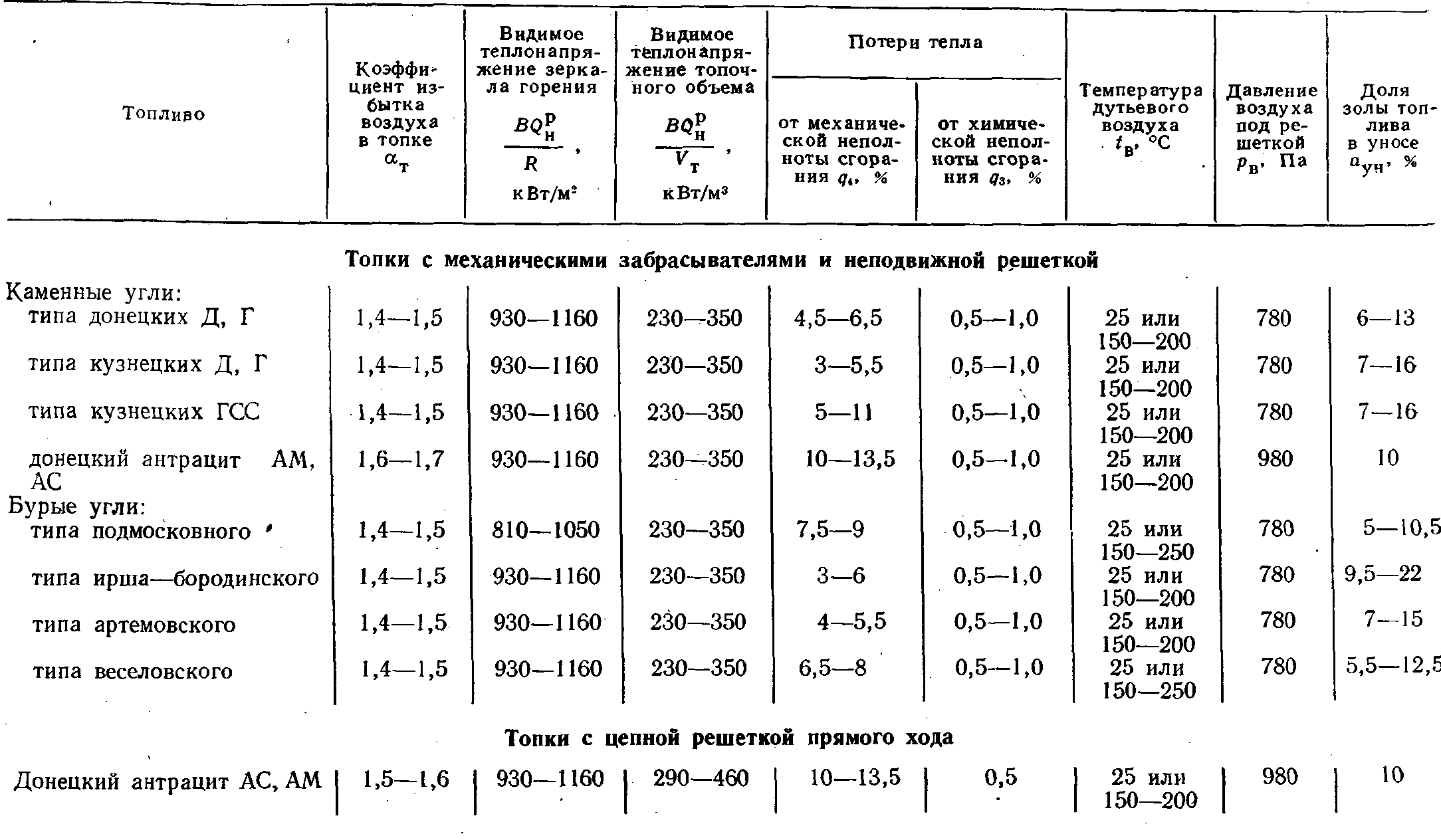

  1. Расчетные характеристики топок (для котельных агрегатов производительностью D ≤ 50 т/ч)


Меньшее значение — для котлов D < 2,78 кг/с.

Слоевые топки для сжигания угля

Основные параметры слоевых топок для сжигания углей и забрасывателей приведены в табл. 18.10—18.14.

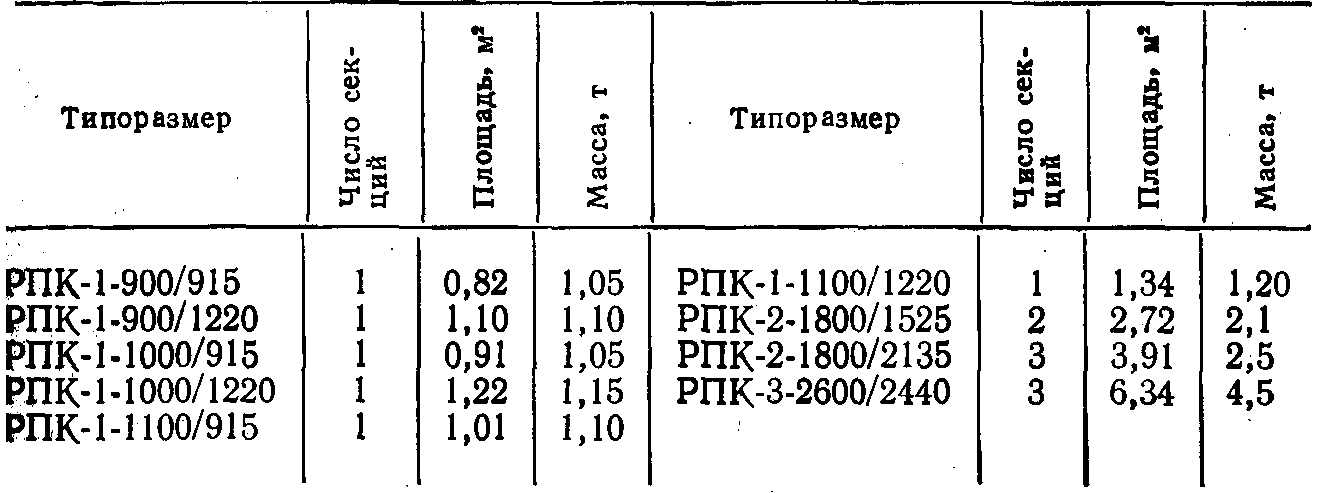

  1. Топки с решеткой с поворотными колосниками


Примечания: I. Применяют для слоевого сжигания углей в топках с ручным забросом топлива. 2. Два последних числа типоразмера — ширина и длина колосниковой решетки, мм.

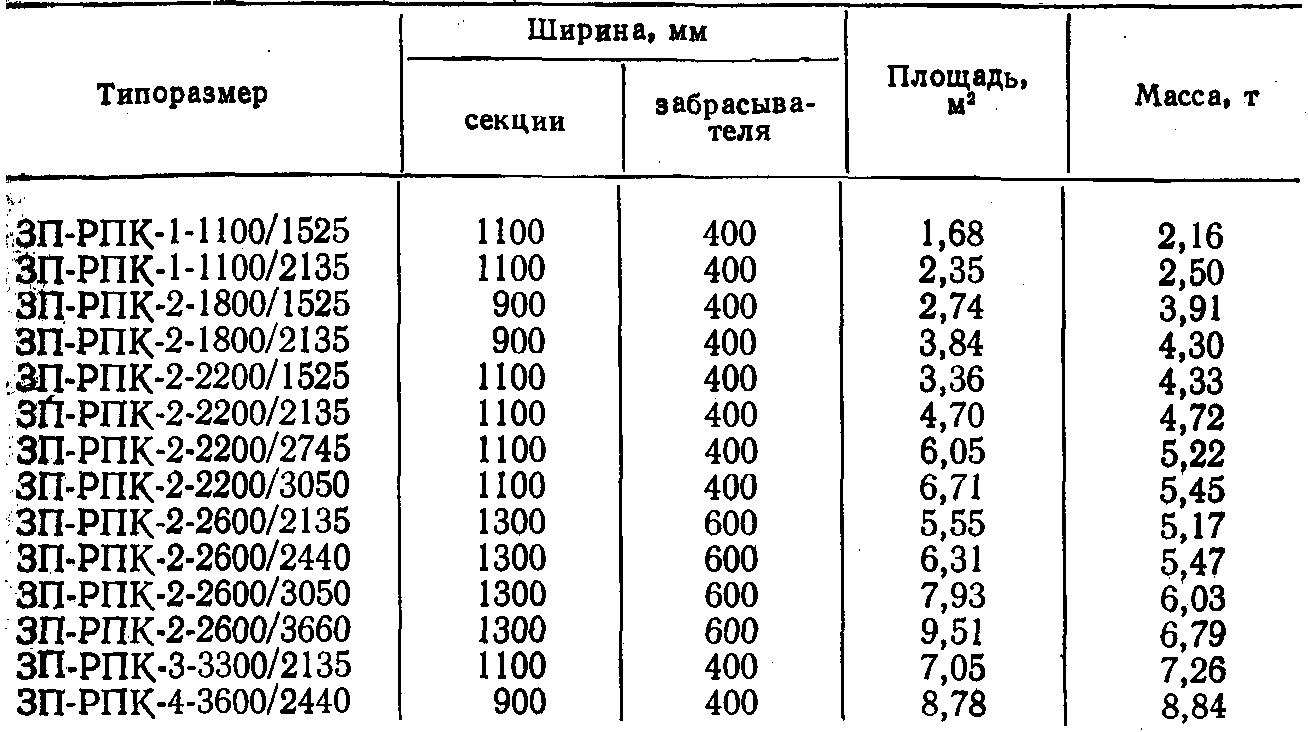

  1. Топки с пневмомеханическими забрасывателями и решеткой с поворотными колосниками


Примечания: 1. Применяют для сжигания углей с содержанием мелочи 0—6 мм до 60 %. 2. Первое число типоразмера — число забрасывателей.


Примечания: 1. Для сжигания антрацитов АС и AM. 2. Первое число типоразмера — ширина, второе — длина решетки, м.

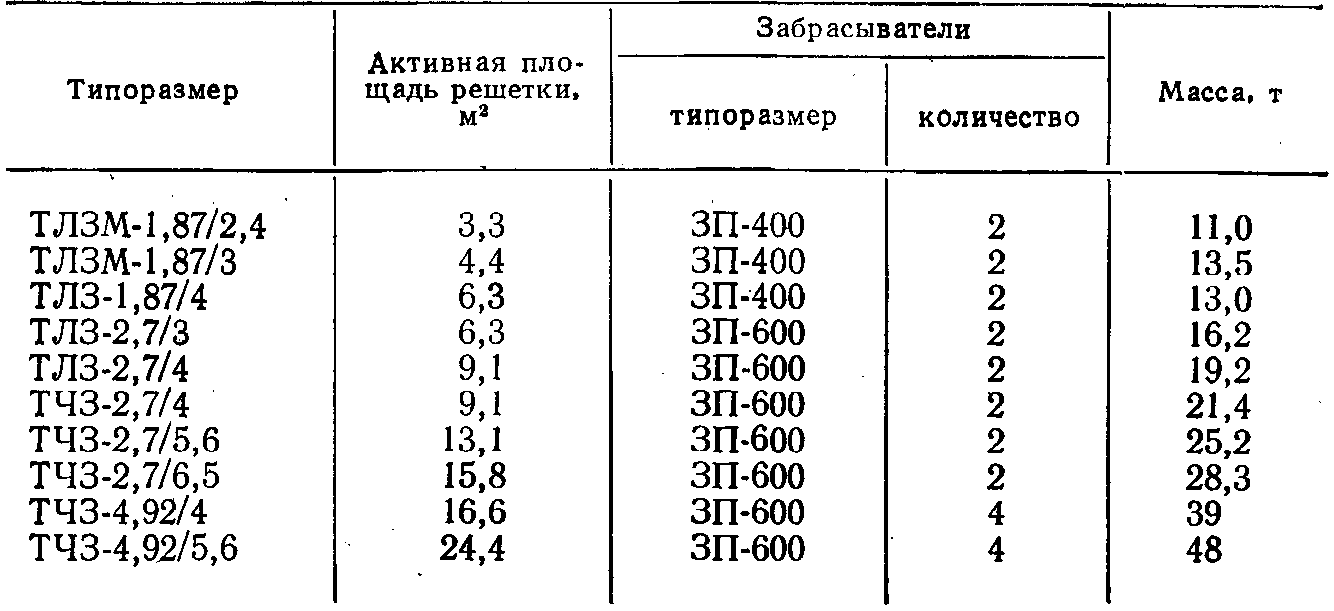

В настоящее время вместо топок ПМЗ-РПК, ЧЦР, ПМЗ-ЧЦР, ПМЗ-ЛЦР выпускают топки по новым стандартам:
механические с забрасывателями и цепной решеткой обратного хода ТЧЗ (с чешуйчатой цепной решеткой) и ТЛЗ (с ленточной цепной рететкой);

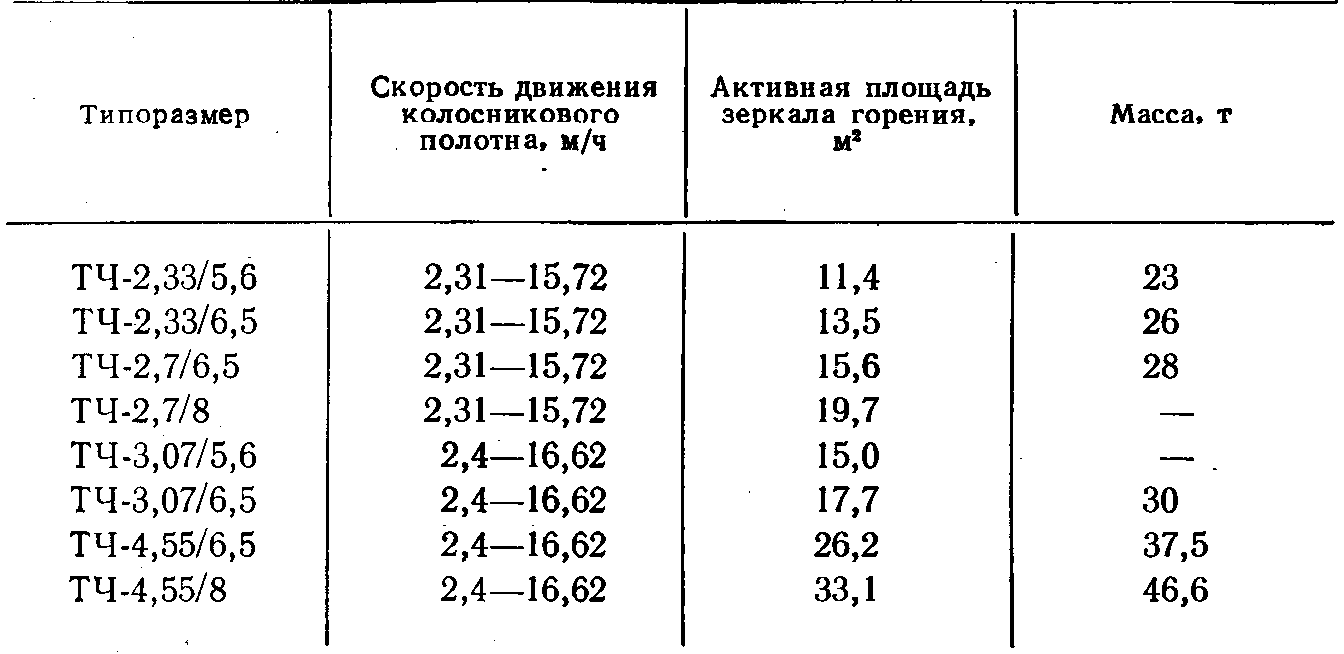

механические с цепной решеткой прямого хода ТЧ; забрасыватели пневмомеханические ЗП для топок ТЧЗ, ТЛЗ и РПК с пластинчатым питателем; решетки горизонтальные с поворотными колосниками для сжигания твердого топлива ЗП-РПК.

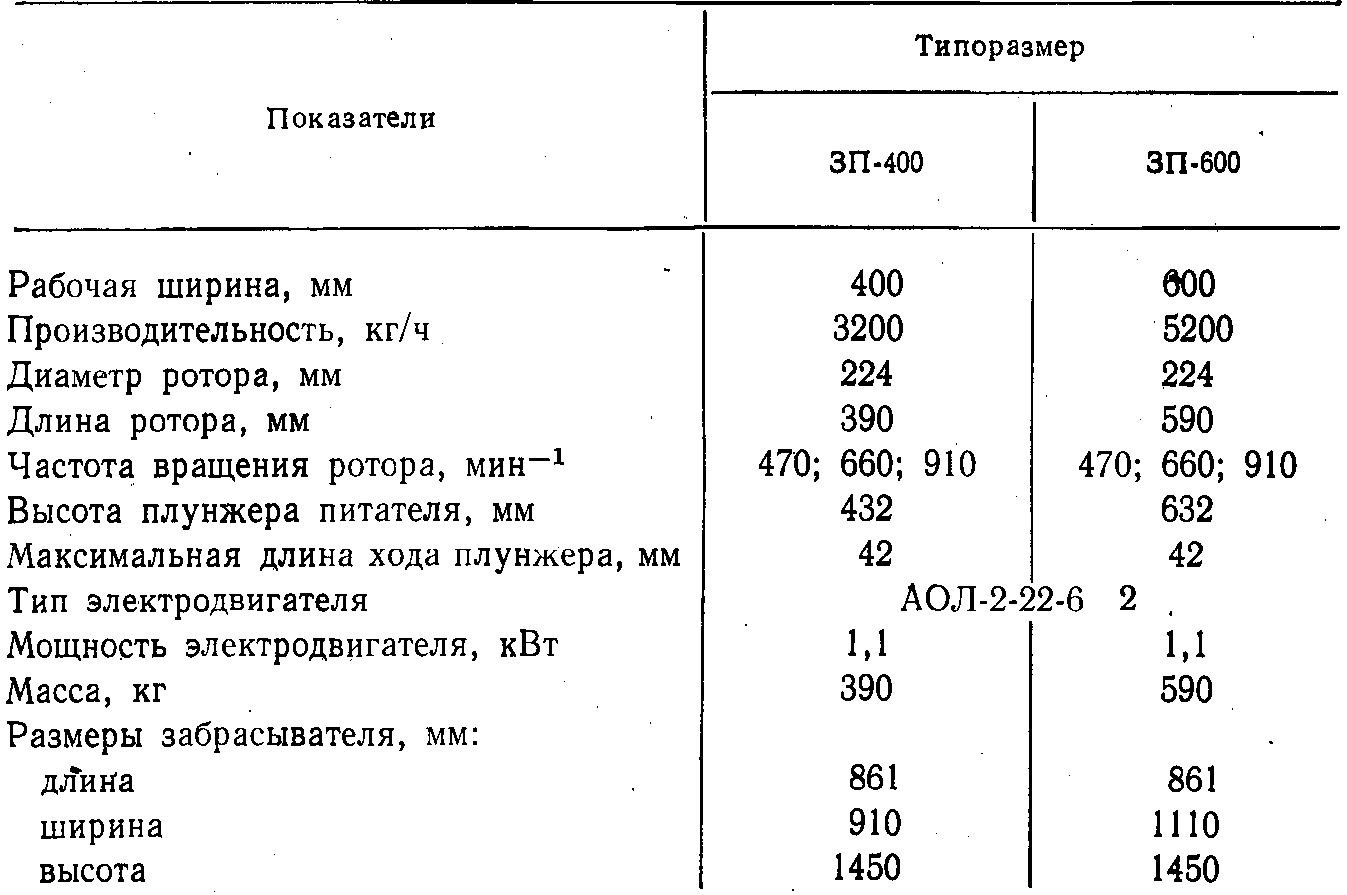

18.13. Пневмомеханические забрасыватели


Примечания: 1. Для сжигания каменных и бурых углей. 2. Первое число типоразмера — ширина, второе — длина, м.

18.2.2 Топки для сжигания жидкого и газообразного топлива

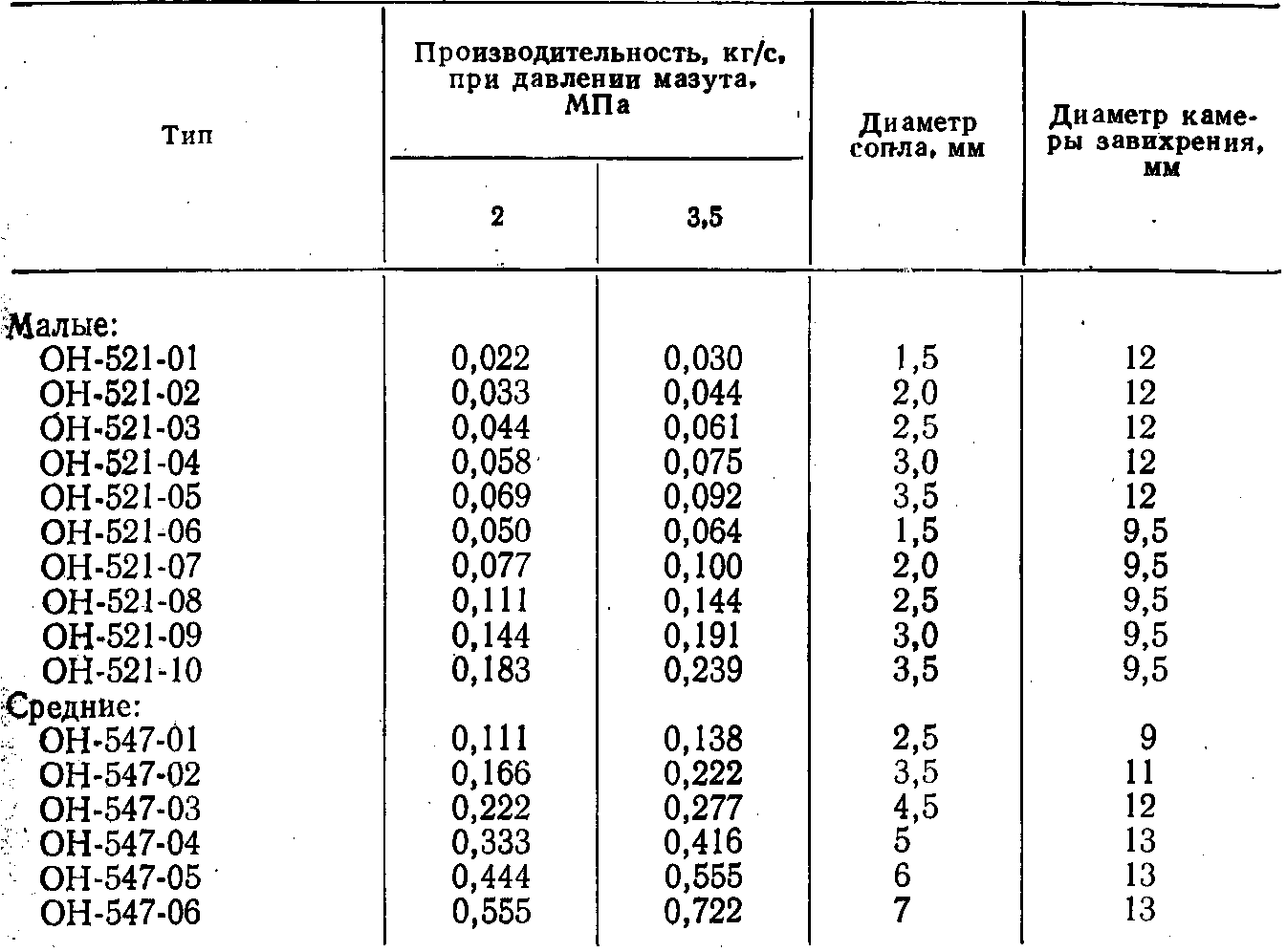

18.15. Механические форсунки для паровых котлов производительностью более 1 т/ч

Примечания: 1. Форсунки ОН-521-01 . . . ОН-521-10, ОН-547-01 . . . . . . ОН-547-06 изготовляют длиной 300; 400; 500; 600; 700; 800; 900; 1000; 1200; 1400; 1800; 2000; 2500; 3000; 4000 мм. Форсунки ОН-521-01 . . . ОН-521-10 могут быть и длиной 200 мм. 2. Масса форсунок, кг: малых 6—12; средних 17—18.

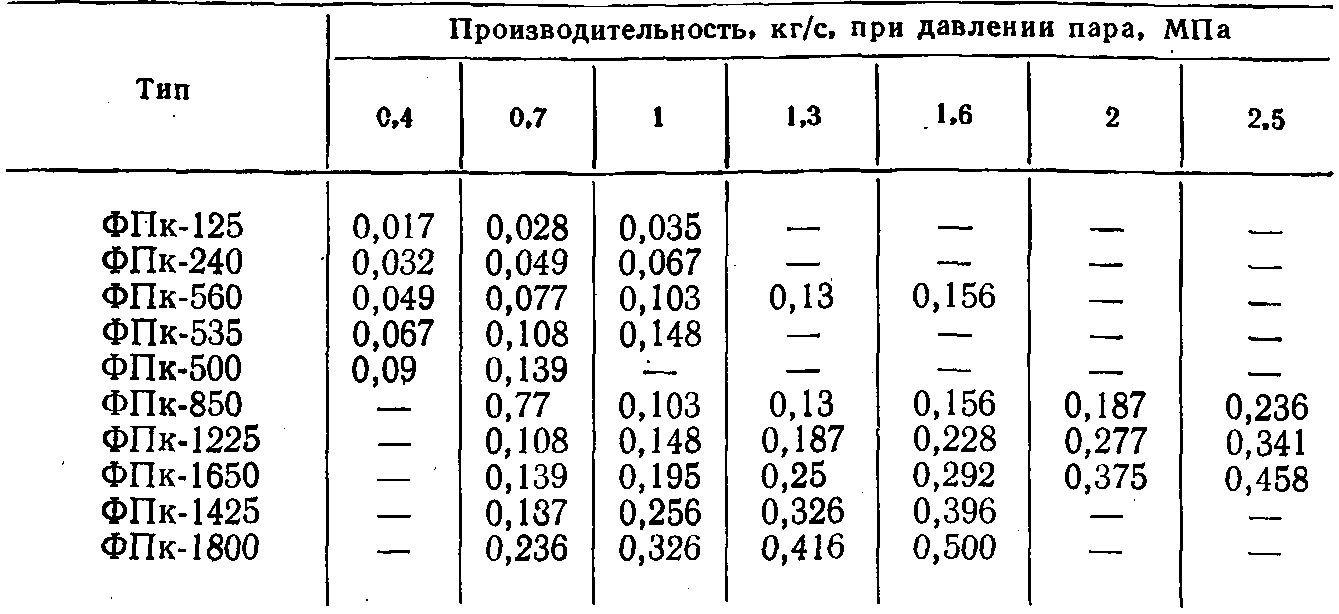

18.16. Форсунки с паровым распиливанием

Примечания: 1. Производительность дана при давлении топлива 0,5 МПа. 2. Минимальное давление мазута 0,05 МПа. 3. Вязкость топлива не более 5 °ВУ.

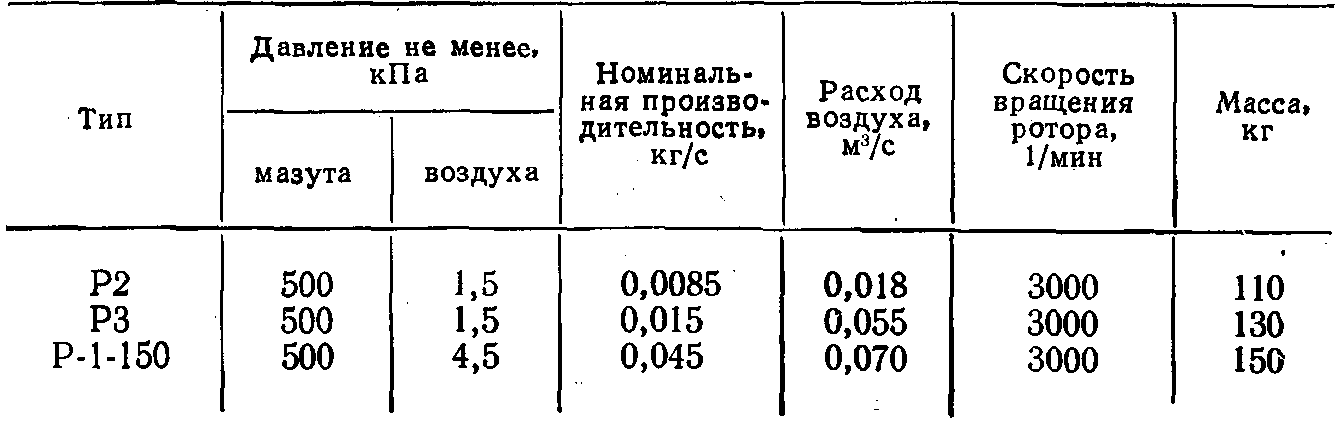

18.17. Ротационные форсунки

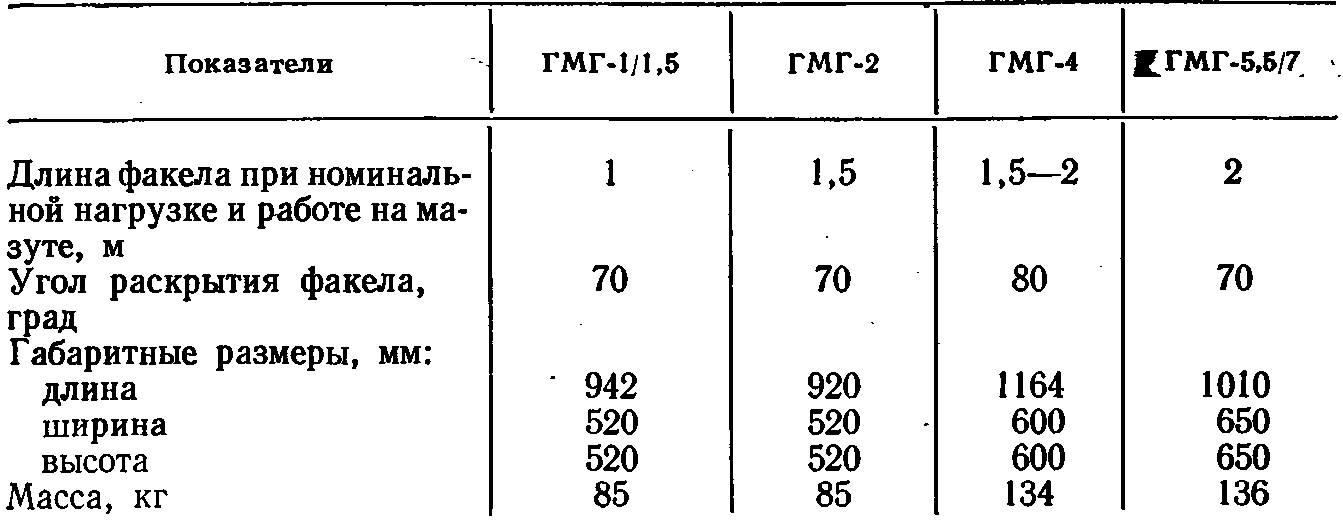

18.18. Газомазутные горелки ГМГ


Примечания: 1. Для сжигания в топках котлов газа и мазута марок 40 и 100. Вязкость мазута перед горелкой 3—4 °ВУ, температура воздуха 20 °С. 2. В числителе коэффициент избытка при номинальной нагрузке, в знаменателе — при минимальной.

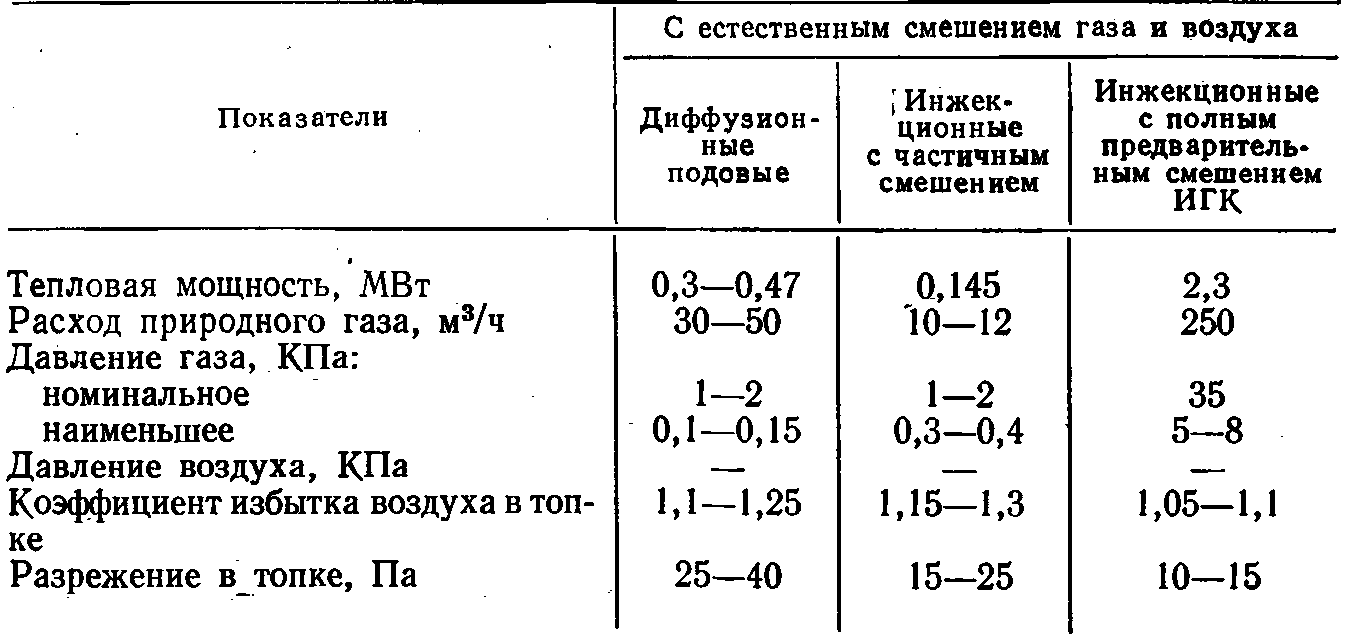

18.19. Горелки для газа в котлах малой производительности

Продолжение

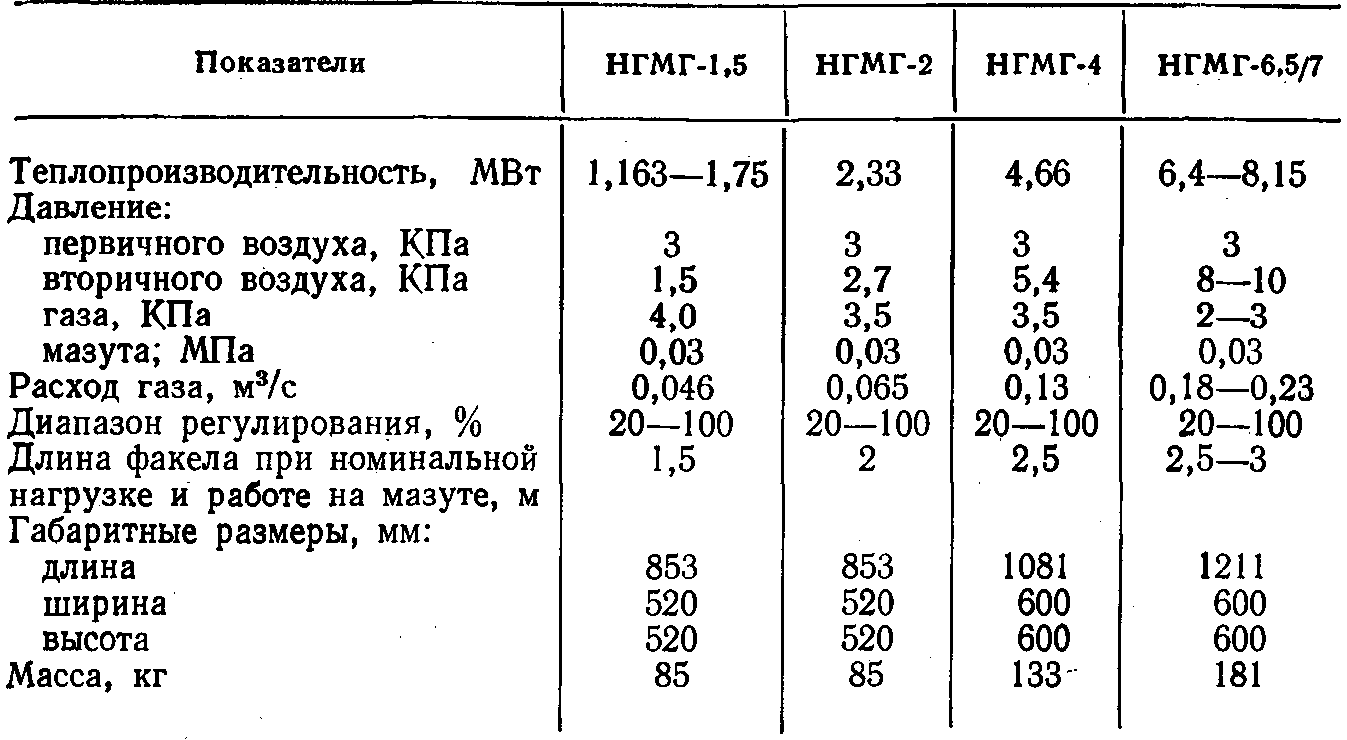

18.20. Газомазутные горелки НГМГ
