Дутьевые вентиляторы и дымососы
Насосы

В производственно-отопительных котельных применяют вентиляторы ВДН и дымососы ДН (табл. 18.44—18.46). Буква Н в наименовании означает принадлежность к серии машин с загнутыми назад лопатками, а число (номер вентилятора, дымососа) —диаметр рабочего колеса в дециметрах. Характеристики машин приведены на рис. 18.17. Ранее выпускались и имеются в большом количестве в эксплуатации тягодутьевые машины ВД и Д (табл. 18.47). Рекомендации по применению тягодутьевых машин для паровых и водогрейных котлов приведены в табл. 18.48 и 18.49.

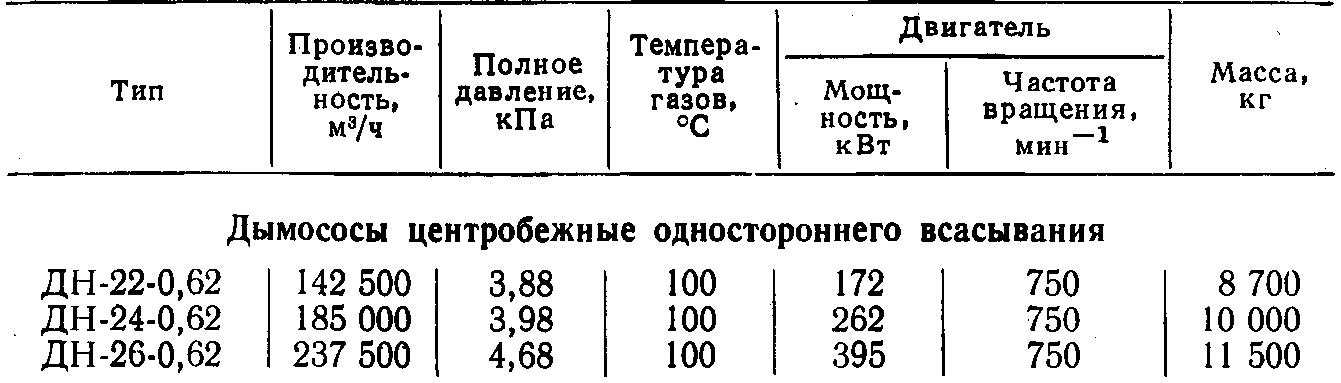

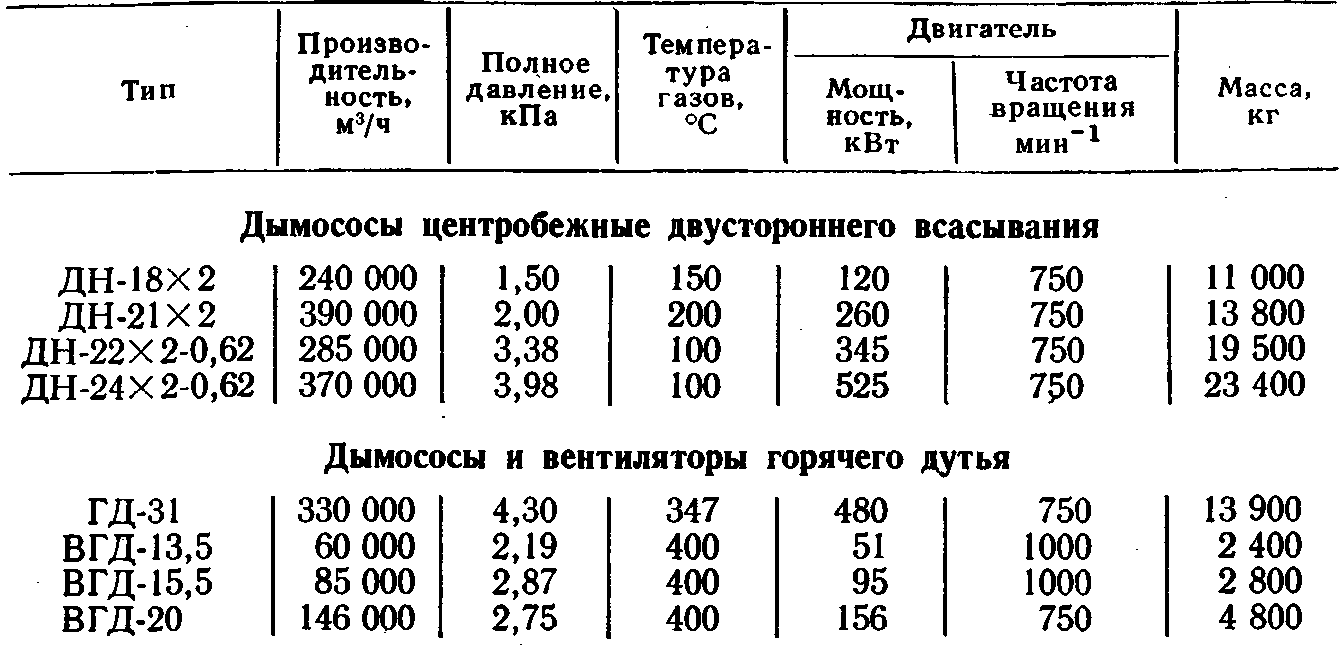

Тягодутьевые машины Барнаульского котельного завода

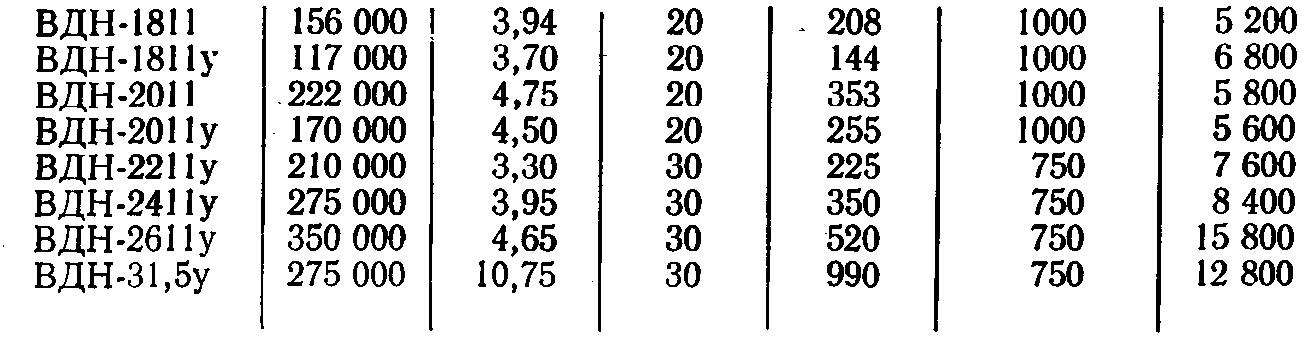

Вентиляторы дутьевые центробежные одностороннего всасывания


Примечания: 1. Производительность и потребляемая мощность соответствуют максимальному КПД при частоте вращения 1000 мин-1. 2. Температура перемещаемой среды для машин ВДН 30 °С, для ДН 200 °С. 3. КПД для машин ВДН 82 %, для ДН 80 %.

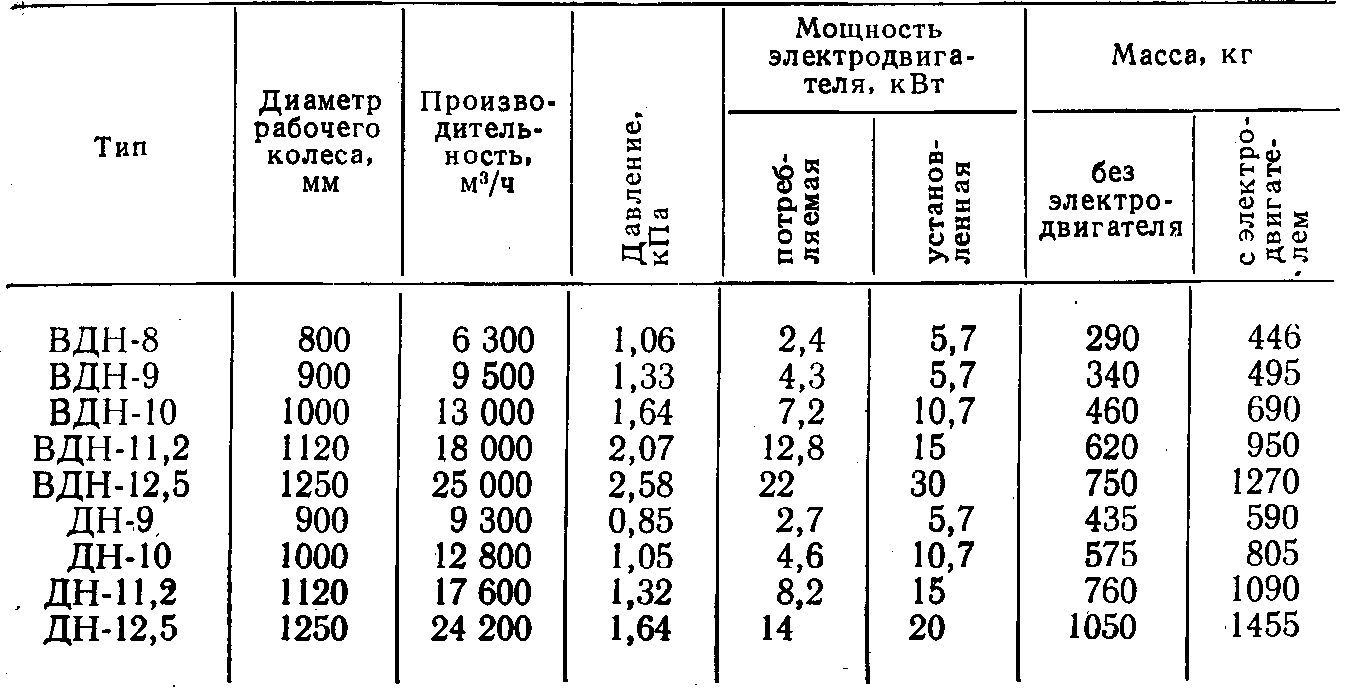

  1. Тягодутьевые машины ВДН и ДН Бийского котельного завода с частотой вращения 1000 мин-1

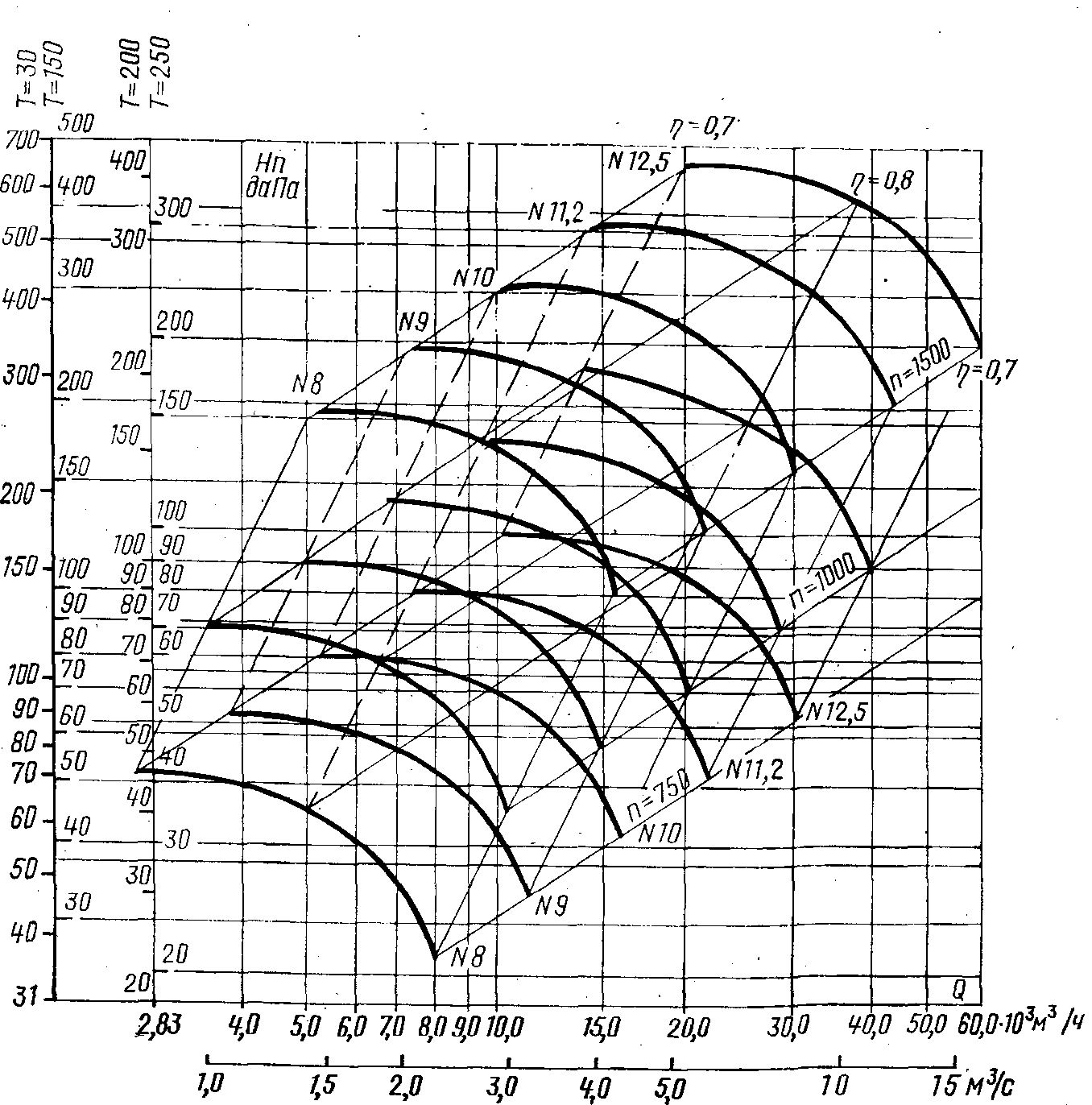

Рис. 18.17. Тягодутьевые машины ВДН и ДН

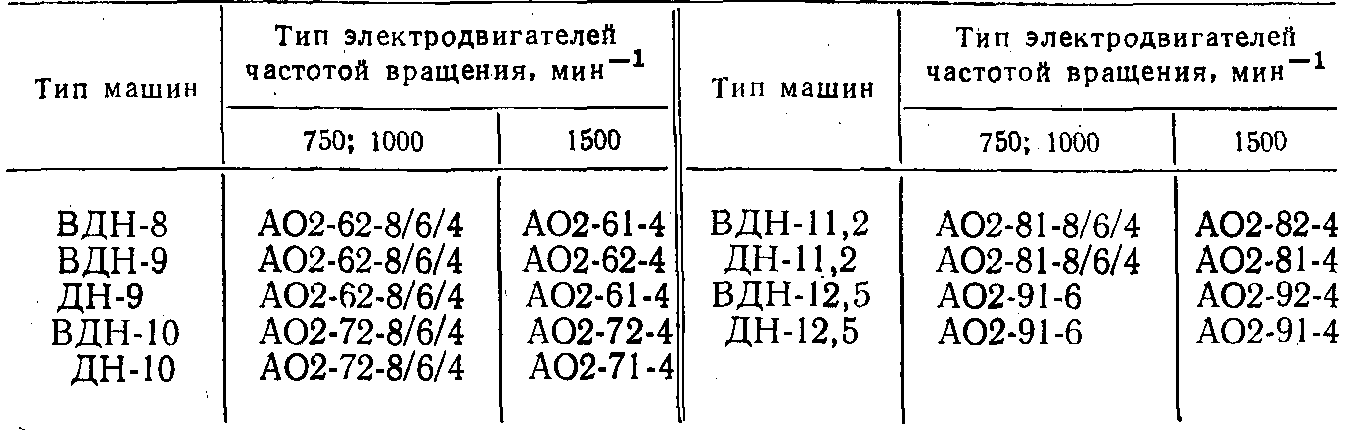

  1. Комплектация тягодутьевых машин ДВН и ДН Бийского котельного завода электродвигателями

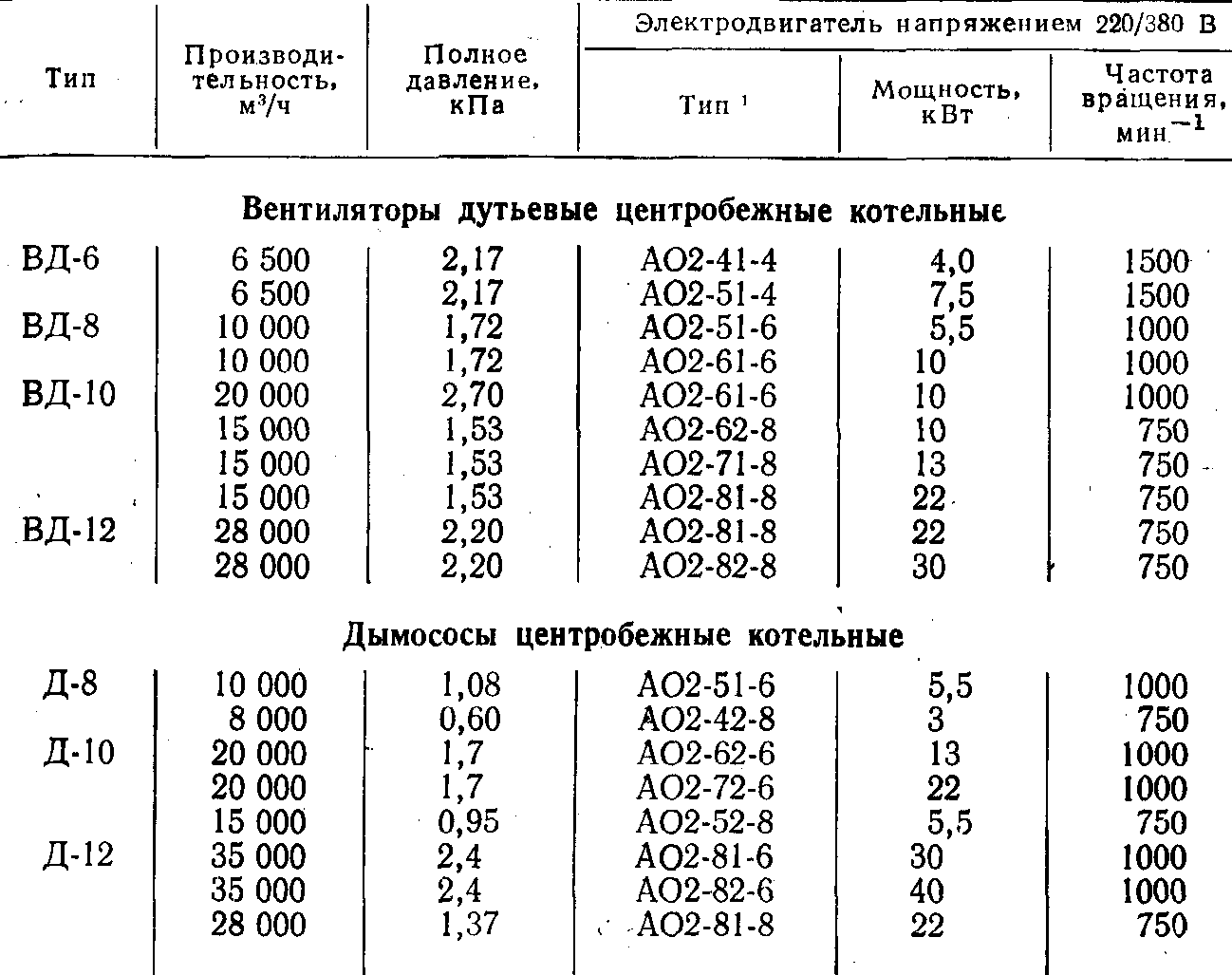

18.47. Тягодутьевые машины ВД и Д Бинекого котельного завода*

* Могут заменяться электродвигателями серии А2.

  1. Выбор количества и производительности котлоагрегатов и другого оборудования котельной

Оборудование выбирают на основе расчета тепловой схемы котельной для четырех режимов:
I — максимально-зимний, соответствующий расчетной температуре наружного воздуха для отопления;
II—расчетно-контрольный, соответствующий средней за наиболее холодный месяц температуре наружного воздуха и рассчитываемый при аварийной остановке наиболее мощного парогенератора;

  1. — среднеотопительный;
  2. — летний, при отсутствии отопительных нагрузок.
Число и производительность котлоагрегатов выбирают по максимальному расходу тепла, чтобы при выходе из строя одного из котлоагрегатов оставшиеся обеспечивали: максимальный отпуск тепла на технологические нужды; средний за наиболее холодный месяц отпуск тепла на отопление и вентиляцию; среднечасовой отпуск тепла на горячее водоснабжение с учетом расходов тепла на собственные нужды котельной. Для районов северной строительно-климатической зоны при выходе из строя одного из котлоагрегатов.

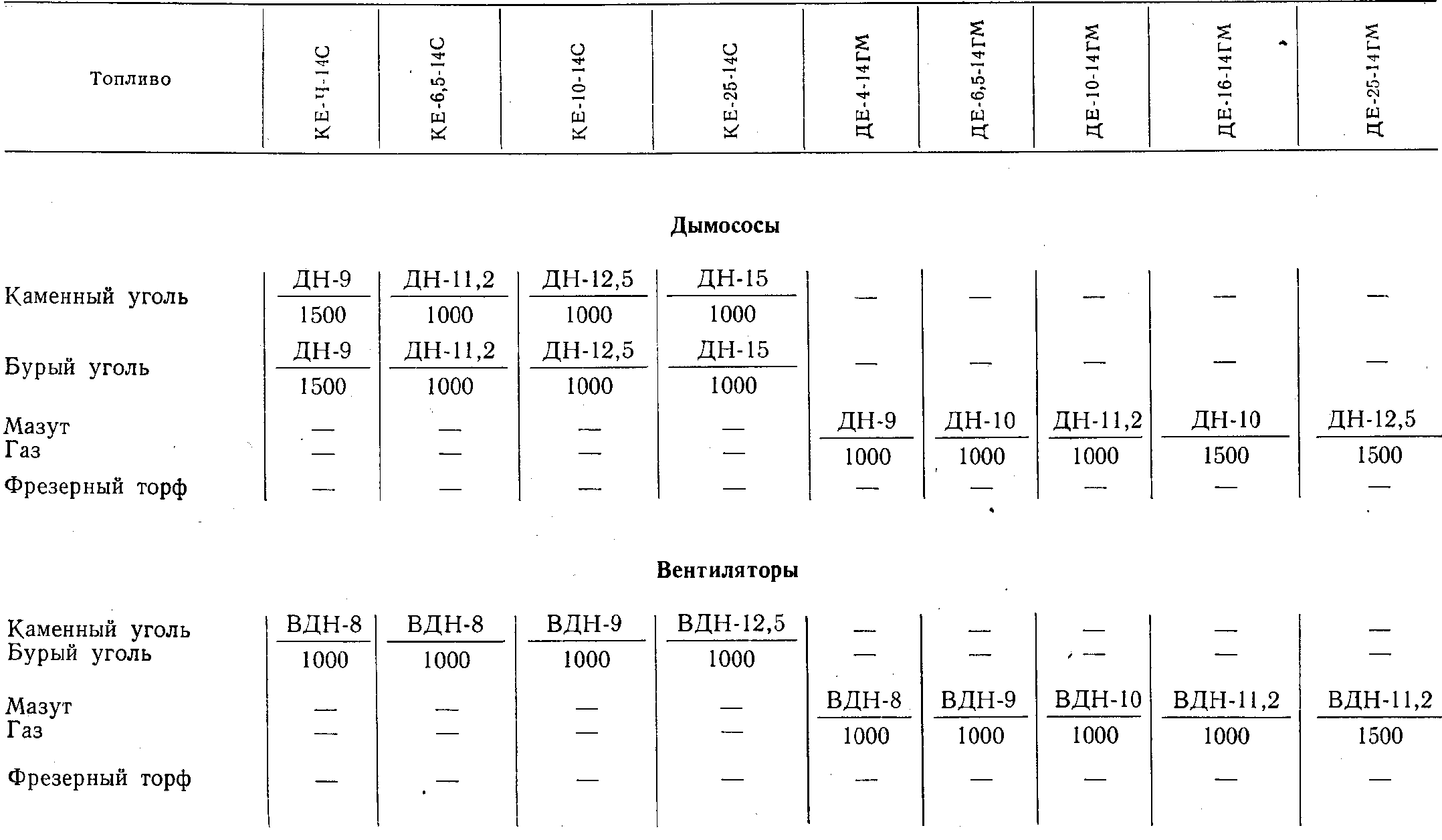

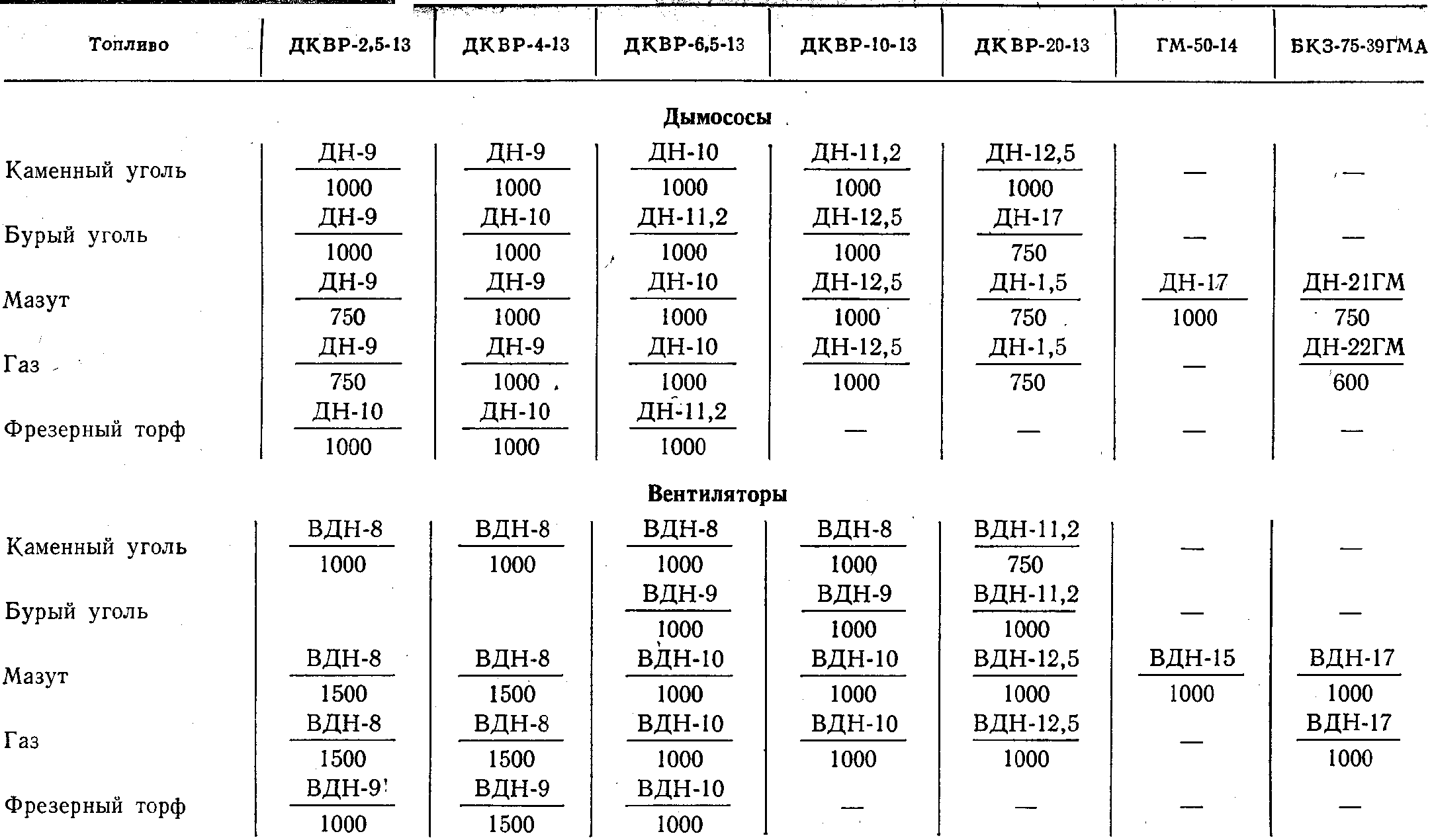

18.48. Дымососы и дутьевые вентиляторы для паровых котлов (по рекомендации ГПИ Сантехпроект)


Примечание. В числителе тип машины, в знаменателе частота вращения, мин-1.

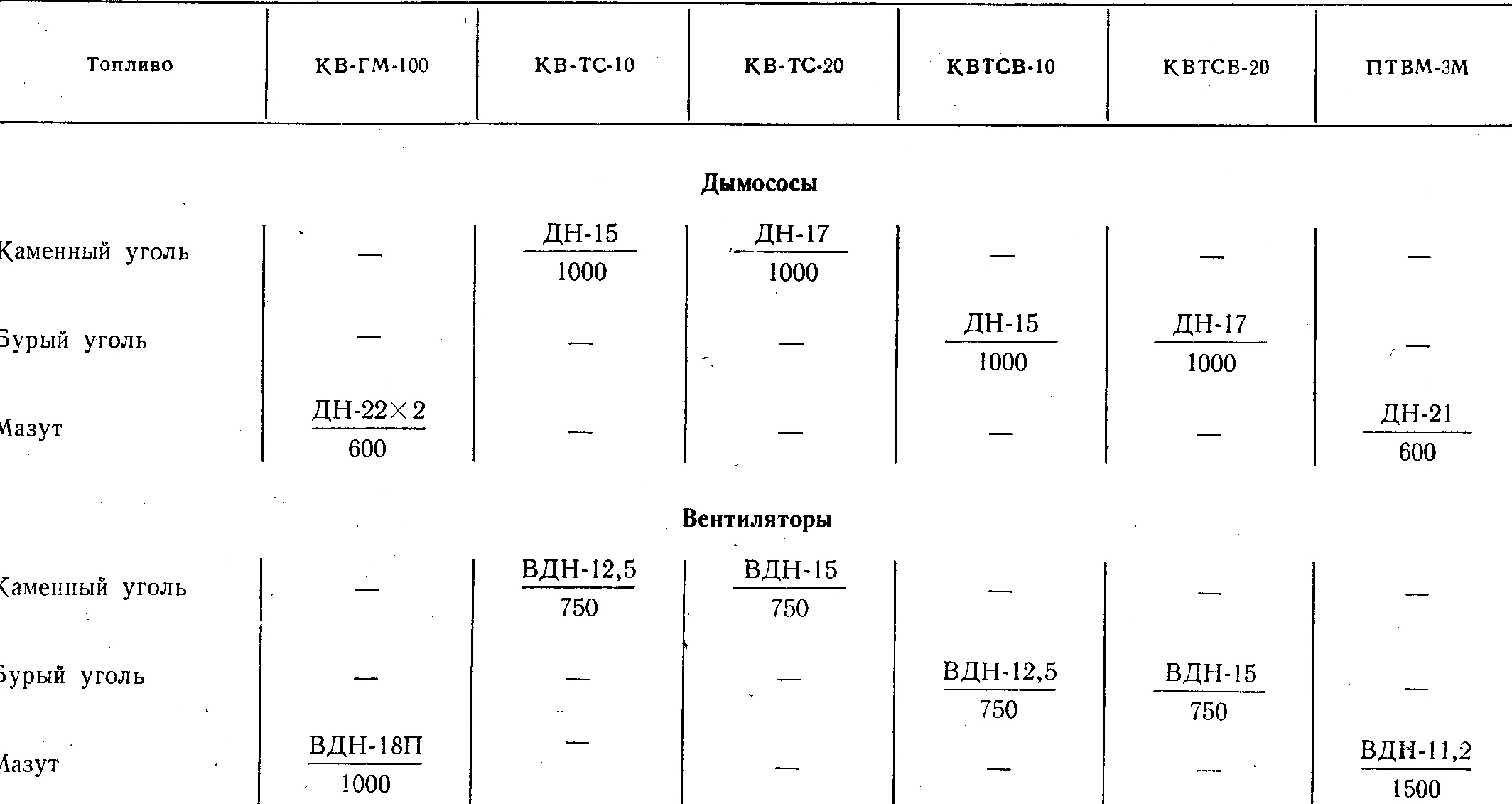

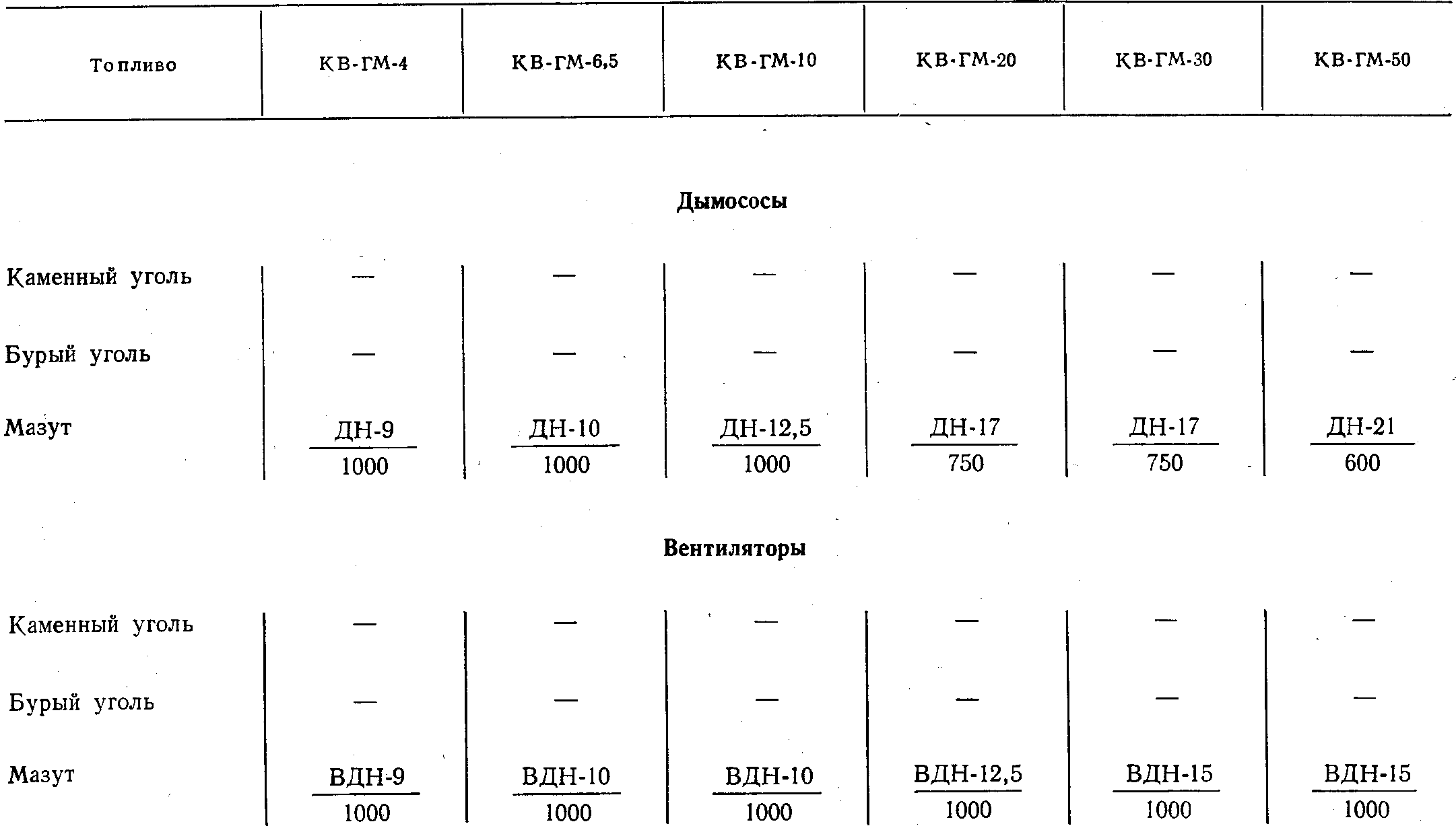

8.49. Дымососы и дутьевые вентиляторы для водогрейных котлов (по рекомендациям ГПИ Сантехпроект)



Примечание. В числителе — тип машины, в знаменателе — частота вращения, мин-1.

Должна быть обеспечена нагрузка на отопление при средней температуре наружного воздуха за наиболее холодную пятидневку (расчетной температуре). Режим работы выбранных котлоагрегатов проверяют по летней нагрузке.
Число рабочих котлоагрегатов z теплопроизводительностью Qk может быть определено по относительной величине допустимого снижения нагрузки котельной при выходе из строя одного из котлов:
(18.12)
где Qн. х. м — нагрузка котлоагрегатов в режиме наиболее холодного месяца, или допустимое снижение нагрузки; QM — максимальная нагрузка котлоагрегатов (расчетная).
(18.13)
откуда
(18.14)
Независимо от типа и режима работы котельной устанавливают не менее двух котлоагрегатов.
Число и производительность питательных насосов с электроприводом выбирают с таким расчетом, чтобы в случае остановки любого из насосов оставшиеся в работе обеспечивали подачу 110 % питательной воды для всех рабочих котлов (без учета резервного) при их номинальной производительности с учетом продувки котлов и подачи воды в РОУ.
Суммарная производительность резервных питательных насосов с паровым приводом должна обеспечивать 50 % номинальной производительности рабочих котлов. Число насосов с паровым приводом должно быть не менее двух.
Число и производительность деаэраторов питательной воды выбирают из расчета полного покрытия ее расхода котлами с учетом их продувки и расхода питательной воды на РОУ при максимально-зимнем режиме. Должно быть установлено не меньше двух деаэраторов. Резервные деаэраторы не устанавливают. Суммарная полезная емкость баков питательной воды должна обеспечивать запас ее не менее чем на 15 мин при максимальнозимнем режиме работы. Полезную емкость баков принимают равной 85 % их геометрической емкости.
