Выключатели серии АЕ20 в сетях напряжением 380/220 В используют для защиты, пуска и остановки асинхронных двигателей, для защиты, оперативных включений и отключений электрических цепей с частотой до 30 включений в час. Выпускаемые выключатели отличаются номинальными токами как самих выключателей, так и максимальных расцепителей, видами встроенных расцепителей, числом полюсов, климатическим исполнением, степенью защиты от внешней среды и другими признаками. Основные отличительные особенности выключателей отображаются в их обозначении.
Полное обозначение выключателя содержит десять или одиннадцать знаков. Первые два — АЕ — условно обозначают выключатель; следующие два — 20 — порядковый номер разработки. Пятый знак обозначает величину выключателя: 1 — первая величина на номинальный ток 10 А; 3 — третья величина на ток 25 А; 4 — четвертая на ток 63 А; 5 — пятая на ток 100 А. Шестой знак несет информацию о числе полюсов и типах максимальных расцепителей: 1 — однополюсные с электромагнитными максимальными расцепителями тока; 2 — двухполюсные с электромагнитными максимальными расцепителями тока; 3 — трехполюсные с электромагнитными максимальными расцепителями тока; 4 — однополюсные с электромагнитными и тепловыми максимальными расцепителями тока; 5 — двухполюсные с электромагнитными и тепловыми максимальными расцепителями тока; 6 — трехполюсные с электромагнитными и тепловыми максимальными расцепителями тока; 7 — четырехполюсные с электромагнитными максимальными расцепителями; 8 — четырехполюсные с электромагнитными и тепловыми расцепителями максимального тока.
Седьмой знак информирует о числе свободных вспомогательных контактов: 1 — без свободных вспомогательных контактов; 2 — один замыкающий свободный вспомогательный контакт; 3 — один размыкающий свободный вспомогательный контакт; 4 — один замыкающий и один размыкающий контакты. Восьмым знаком обозначается наличие дополнительных расцепителей: 1 — минимальный расцепитель напряжения; 2 — независимый расцепитель; 3 — минимальный расцепитель напряжения и независимый расцепитель. Девятым и десятым знаками обозначаются климатическое исполнение и категория размещения.
Автоматический выключатель серии АЕ20 может иметь устройство регулирования номинального тока теплового расцепителя и устройство температурной компенсации. В этом случае на месте девятого знака ставится буква Р, если имеется регулировка номинального тока тепловых расцепителей и температурная компенсация, или буква Н, если регулируется только номинальный ток тепловых расцепителей и отсутствует температурная компенсация. Знаки обозначения климатического исполнения и категории размещения соответственно сдвигаются и становятся десятым и одиннадцатым. Например, обозначение АЕ2036-20РУЗ означает, что этот выключатель серии АЕ20 третьей величины на номинальный ток 25 А, трехполюсный с электромагнитными и тепловыми расцепителями, имеет один замыкающий свободный контакт, без дополнительных расцепителей, с регулированием номинального тока тепловых расцепителей и температурной компенсацией, для умеренного климата, категории размещения 3.
Выключатели серии АЕ20, кроме исполнения У, изготавливают также в климатическом исполнении ХЛ и Т. Категория размещения выключателей зависит от наличия оболочки. Выключатели без оболочки имеют категорию размещения 3 при исполнениях У и Т и категорию 4 для исполнения ХЛ. За счет оболочек степени защиты ΙΡ54 для исполнений У и Т обеспечивается категория размещения 1, а для исполнения ХЛ — категория размещения 2. Основные технические данные выключателей серии АЕ20 приведены в таблицах 2.5 и 2.6.
2.5. Номинальные токи выключателей серии АЕ20 и встраиваемых в них максимальных расцепителей
Тип выключателя | Номинальный ток выключателя, А | Номинальные токи максимальных расцепителей, А |
АЕ2010 | 10 | 0,32; 0,4; 0,5; 0.6; 0,8: 1,0; 1,25; |
АЕ2030 | 25 | 0,6; 0,8; 1,0; 1,25, 1,6; 2,0; 2,5; 3,2; |
АЕ2040 | 63 | 10; 12,5; 16; 20; 25; 32; 40; 50; 63 |
АЕ2050 | 100 | 16; 20; 25; 32; 40; 50; 63; 80; 100 |
Конструкция выключателя показана на рисунке 2.7. Все его узлы размещены в пластмассовом корпусе 2, закрытом крышкой 7. Через зажимы 4 выключатель соединяется с внешней электрической цепью, а контактами 3 осуществляется коммутация этой цепи. Для облегчения гашения электрической дуги применена дугогасительная решетка из стальных пластин 5. Рукояткой 8 через механизм 6 управления выключателем его включают и отключают вручную. При помощи электромагнитного 1 и теплового 9 расцепителей, действующих на отключающую рейку, обеспечивается автоматическое отключение токов к. з. и перегрузки.
2.6. Коммутационная способность двух- и трехполюсных выключателей серии АЕ20 при напряжении 380 В
Тип выключателя | Степень защиты | Номинальные токи расцепителей, А | Допустимый ток к. з., кА | Вид максимального расцепителя | |
ударный | действующее значение | ||||
АЕ2010 | IP00 | 0,32...1,6 | 5,0 | 3,0 | Комбинированный |
ΙΡ20 | 2,0...6,0 | 1,5 | 0,9 | Комбинированный или электромагнитный | |
АЕ2030 | IР00 | 0,6...1,6 | 5,0 | 3,0 | Комбинированный |
1Р20 | 0.6...1,6 2,0...4,0 5,0...12,5 | 1,0 | 0,6 | Электромагнитный | |
IP00, ΙΡ20 ΙΡ54 | 16...25 | 5,0 | 3,0 | Комбинированный или электромагнитный | |
АЕ2040 | IP00 |
| 3,5 | 2,0 | Комбинированный или электромагнитный |
АЕ2050 | IP00 |
| 5,0 | 3,0 | Комбинированный или электромагнитный |
Рис. 2. 7. Автоматический выключатель АЕ20.

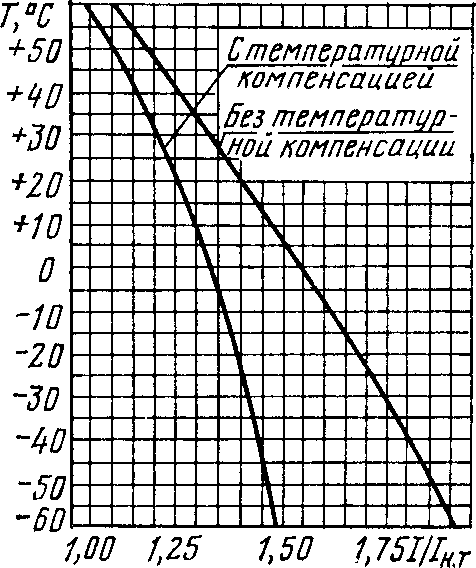

Рис. 2. 8. Зависимость тока срабатывания выключателей серии АЕ20 от температуры окружающего воздуха.
Устройством 10 можно регулировать ток срабатывания теплового расцепителя в пределах от 0,9 до 1,15 тока уставки и создавать температурную компенсацию. Регулировочное устройство содержит термоэлемент, систему рычагов и регулировочный винт. Ток срабатывания теплового расцепителя зависит от температуры окружающей среды (рис. 2.8).
Температурная компенсация позволяет улучшить защитные характеристики выключателей за счет ввода соответствующих поправок на температуру окружающей среды.
Коммутационное состояние определяют по знакам: «1» — включенное положение, «О» — отключенное. Для включения выключателя рукоятку управления 8 (рис. 2.7) следует повернуть в положение «1», для отключения — в положение «О». Включение после автоматического срабатывания должно выполняться поворотом рукоятки сначала в положение «О», при этом происходит взвод механизма, а затем поворотом в положение «1». Если отключение произошло от действия тепловых расцепителей, то повторное включение возможно примерно через 2 мин после автоматического срабатывания.

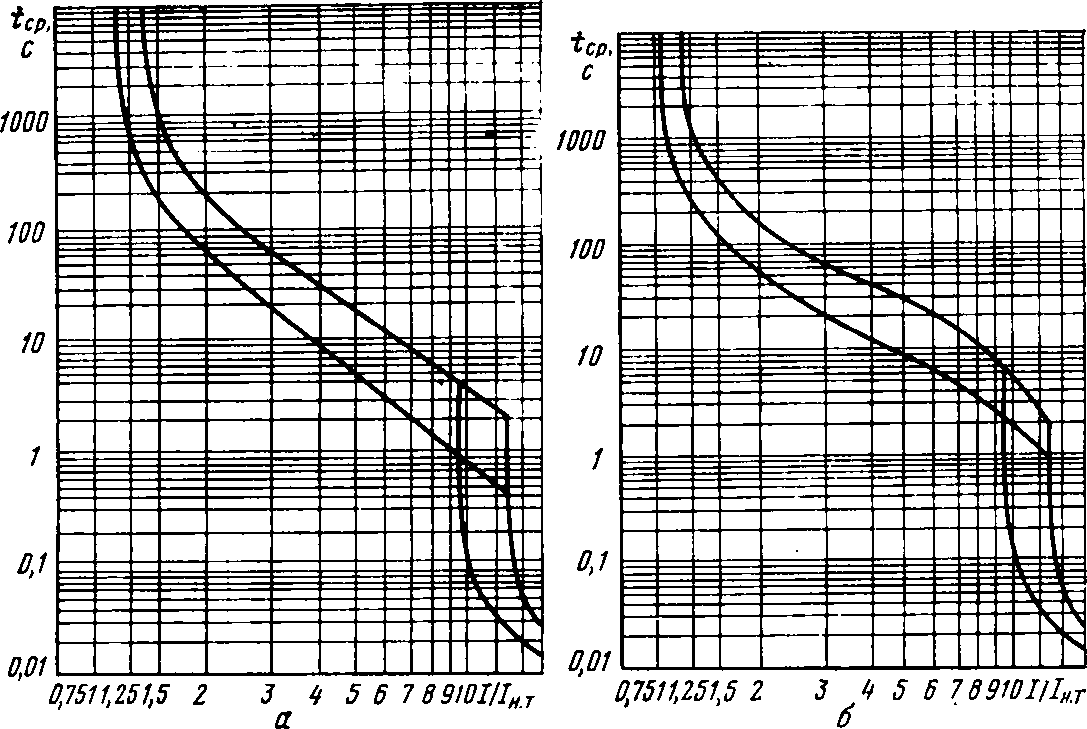

Рис. 2. 9. Защитные характеристики выключателей серии АЕ20: а — без температурной компенсации; б — с температурной компенсацией.
На рисунке 2.9 приведены защитные характеристики выключателей, представляющие зависимость времени срабатывания от кратности тока к. з. по отношению к номинальному току расцепителя. Поскольку комбинированный расцепитель состоит из двух — электромагнитного и теплового — и электромагнитный расцепитель настроен на срабатывание при кратности 12, то токи, имеющие кратность меньше 12, отключаются тепловым расцепителем с достаточно большой выдержкой времени. Большие токи, превышающие кратность 12... 13, отключаются почти мгновенно — с выдержкой, равной нескольким сотым долям секунды.
Подобную конструкцию имеют и выключатели серии АЕ1000, используемые для защиты от к. з. и перегрузок осветительных сетей в жилых зданиях, административных и производственных помещениях. Выключатели серии АЕ1000 при гораздо меньших габаритах имеют меньшую отключающую способность, но вполне достаточную для коммутации токов к. з. в осветительных сетях.
