3.6. РАСЧЕТ ТОКОВ К.З. ДЛЯ СЕТИ, ПИТАЕМОЙ ОТ РЕЗЕРВНЫХ ДИЗЕЛЬНЫХ ЭЛЕКТРОСТАНЦИЙ

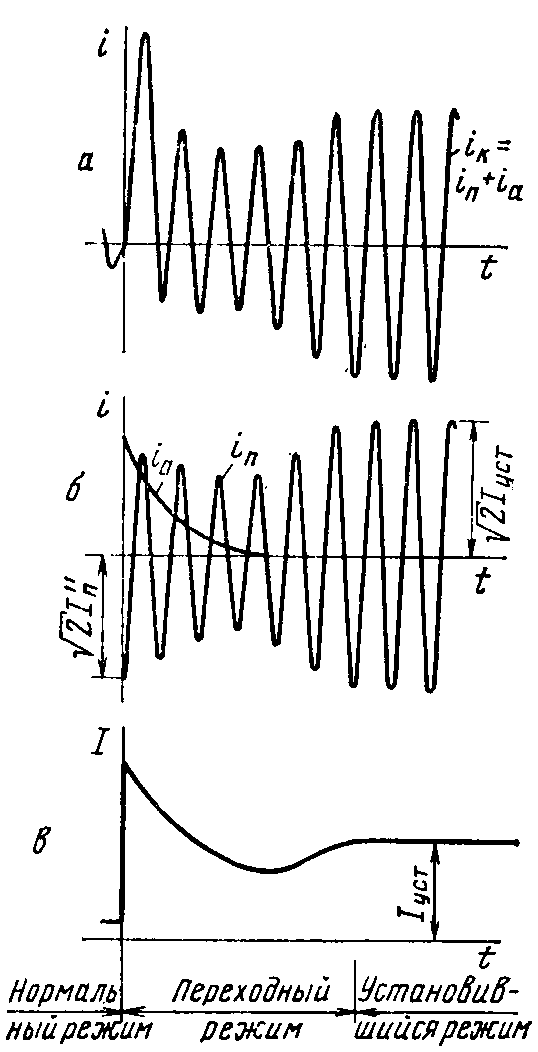

Рис. 3. 8. Изменение тока к. з. во времени при питании сети от ДЭС: а — кривая изменения мгновенных значений тока к. з.; б — составляющие тока к. з. (ίа — апериодическая, ίп — периодическая); в — кривая действующих значений тока к. з.
Для обеспечения бесперебойного электроснабжения наиболее ответственных потребителей электрической энергии во многих хозяйствах применяются резервные дизельные электростанции (ДЭС). При нарушении централизованного электроснабжения электроэнергия таким потребителям подается от ДЭС. По сравнению с расчетом токов к. з. для сети, питаемой от мощной энергосистемы, расчет токов к. з. при питании от ДЭС имеет ряд особенностей.
Эти особенности обусловлены тем, что на характер изменения токов к. з. в сети, питаемой непосредственно от генераторов, влияет переходный процесс в самом генераторе. При этом на переходный процесс в генераторе существенно влияет устройство регулирования возбуждения, точнее, та его часть, которая вступает в действие при к. з., она называется автоматической форсировкой возбуждения (АФВ).
Эти особенности обусловлены тем, что на характер изменения токов к. з. в сети, питаемой непосредственно от генераторов, влияет переходный процесс в самом генераторе. При этом на переходный процесс в генераторе существенно влияет устройство регулирования возбуждения, точнее, та его часть, которая вступает в действие при к. з., она называется автоматической форсировкой возбуждения (АФВ). Устройство АФВ устанавливают для того, чтобы за счет увеличения тока возбуждения увеличить электродвижущую силу (ЭДС) генератора и тем самым восстановить или как-то скомпенсировать сильное снижение напряжения на шинах генератора при появлении к. з. в сети. Быстрое восстановление напряжения на зажимах генератора благоприятно сказывается на работе потребителей, питаемых от шин генератора по линиям, на которых нет к. з.
На рисунке 3.8 показано изменение во времени тока в одной фазе при трехфазном к. з. для случая, когда замыкание произошло в сети напряжением 380/220 В, питаемой от резервной ДЭС. При таких к. з. изменение апериодической составляющей аналогично изменению ее при удаленных к. з. (рис. 3.1). Несколько иной вид имеет периодическая составляющая: сначала ее амплитуды уменьшаются, а затем (после того как начнет работу устройство автоматической форсировки возбуждения) увеличивается до некоторого установившегося значения (рис. 3.8, б).

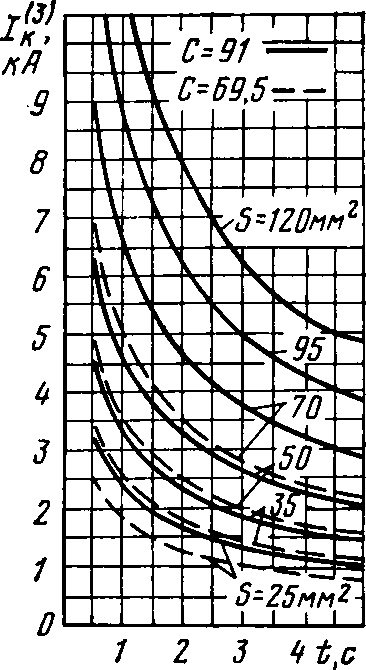

Рис. 3. 7. Кривые для проверки алюминиевых проводов и кабелей на термическую устойчивость (по данным института «Сельэнергопроект»).
Таким образом, порядок расчета установившегося тока при трехфазном к. з. должен быть следующим: вычисляют критическое сопротивление генератора Ζκρ; определяют сопротивления внешней цепи между генератором и точкой к.з.—
сравнивают Ζвн и Ζκρ; если
то ток Iуст подсчитывают по формуле (3.21); при
значение тока
вычисляют по формуле (3.22).
