На крупных фермах и комплексах гелиоустановки можно использовать не только для нагрева технической воды, но и в других технологических схемах, например, в контурах отопления, охлаждения и т. п. В этих случаях гелиоэнергия играет, как правило, роль вспомогательного энергоносителя в дополнении к основному виду — электроэнергии и используется для частичного замещения ее в теплый период года.

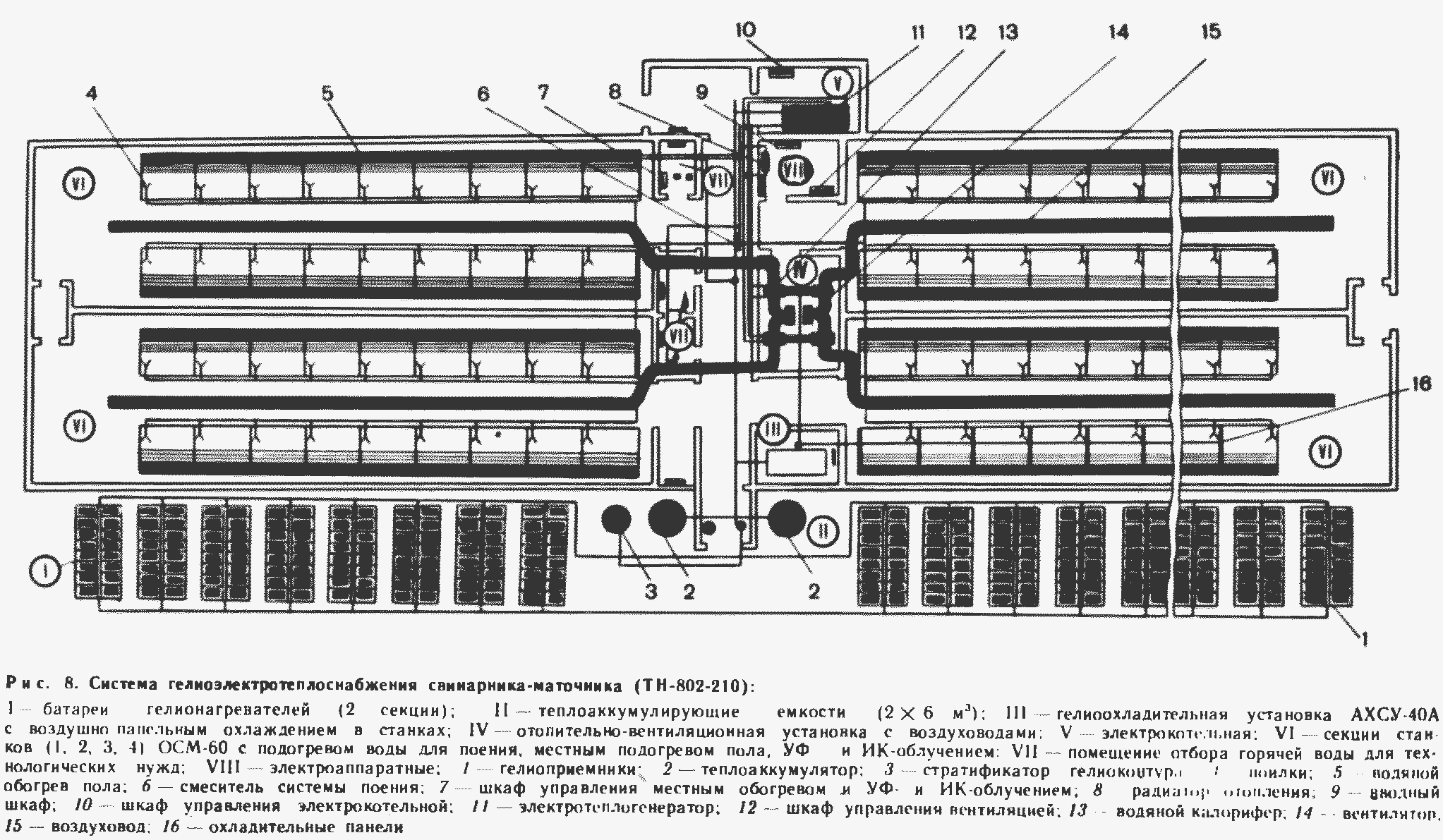

Система гелиоэлектротеплоснабжения свинарника-маточника (рис. 8).
Разработана ВНИПТИМЭСХ. Предназначена для круглогодичного горячего водоснабжения свинарников- маточников за счет электрической и солнечной энергии.
В период с ноября по март энергоисточником является автоматизированная теплоаккумулирующая электрокотельная, потребляющая внепиковую электроэнергию. В период с апреля по октябрь теплоснабжение и горячее водоснабжение осуществляется главным образом за счет гелиоэнергии с частичным использованием внепиковой электроэнергии. При этом в переходные периоды осуществляется обогрев бетонных полов в зоне содержания молодняка, подогрев воды для поения молодняка, частичное отопление помещений, подогрев воды для технологических нужд. В летний период тепловая энергия расходуется на обогрев бетонных полов и нагрев технологической воды, охлаждение родительского стада.
Система гелиоэлектротеплоснабжения состоит из двух секций — гелиоприемников, установленных с южной стороны здания, циркуляционного насоса, автоматизированной электрокотельной, баков-теплоаккумуляторов и теплопотребителей (отопительных батарей, греющих регистров, бетонных полов, водяных калориферов, теплообменников), шкафов управления.
Техническая характеристика системы гелиоэлектротеплоснабжения свинарника-маточника
Площадь гелиоприемников, м2 130
В том числе на станок, м2 0,7—0,8
Вместимость баков-аккумуляторов, м3 6 (не менее
30—40 л на станок)
Мощность, кВт 40
Температура, °C: подогреваемой воды 40—60
поверхности пола 28—32
За сезон работы с апреля по октябрь в Ростовской области гелиоустановка вырабатывала 30—38 тыс. кВт · ч тепловой энергии, что эквивалентно 15 ту. т.
В летний и переходные периоды года бетонные полы обогреваются в основном за счет солнечной энергии, что обеспечивает повышение отъемного веса поросят до 1,5 кг на голову.
Система сблокированного гелиоэлектроснабжения двух свинарников-маточников.
Разработана ВНИПТИМЭСХ. Предназначена для использования одной гелиоустановки как энергоисточника при теплоснабжении двух рядом расположенных свинарников-маточников, связанных общим графиком проведения опоросов. При этом учитывают различную теплопотребность поросят в зависимости от возраста. В то время как в одном из свинарников содержат поросят в возрасте до одного месяца, в другом — от одного до двух месяцев. Теплопотребность первых превышает теплопотребность вторых примерно в 2,3 раза. Направляя в первый свинарник 70 % общей теплопроизводительности гелиоустановки, а во второй 30 %, возможно обеспечить полную теплопотребность всех животных и при этом существенно сократить капиталовложения.
Гелиоустановка обеспечивает гелиоэлектрический обогрев полов посредством водяных регистров в свинарниках- маточниках на 120 голов. Состоит из гелиоконтура и контура потребления тепловой энергии. Каждый из них может работать совместно с другими или автономно: первый на зарядку теплоаккумулятора, второй на использование аккумулированного тепла. В качестве теплоаккумуляторов применяют емкостные электроводонагреватели САЗС-800.
Теплота вырабатывается либо в гелиоконтуре с использованием коллекторов Братского завода отопительного оборудования, либо трубчатыми электронагревателями, встроенными в бак. Теплоноситель транспортируется насосом к группам последовательно включенных греющих регистров обогреваемых участков бетонных полов. В свинарнике на 120 свиноматок группа включает 30 греющих регистров; в каждом из двух свинарников содержат по 4 таких группы, соединенных между собой параллельно.
По мощности нагревателей гелиоустановка обеспечивает только обогрев полов и отбор теплой воды для технологических нужд.
Техническая характеристика системы гелиотеплоэлектроснабжения двух свинарников-маточников приведена в таблице 8.
Таблица 8. Техническая характеристика сблокированной системы гелиоэлектротеплоснабжения двух свинарников-маточников
Показатель | Свинарники-маточники | |
на 72 головы | на 120 голов | |
Площадь гелиоприемников, м2 | 2X20 | 4X20 |
Вместимость баков, м2 | 2Х 0,8 | 4X0,8 |
Температура, °C: воды в баках | 60-65 | 60-65 |
поверхности бетонных полов | 28-32 | 28 32 |
Мощность дублирующих электроводонагревателей, кВт | 2X12 | 4Х 12 |
Гелиосистема горячего водоснабжения.
Разработана ГрузНИИМЭСХ. Предназначена для горячего водоснабжения комплекса на 800 коров. Представляет собой стационарное сооружение.
Общая площадь коллекторов — 236 м2.
На Телецком животноводческом комплексе объем воды, нагреваемой до плюс 65° С за 7 месяцев, составляет 3200 м3. В течение сезона за счет гелиосистемы покрываемся 80 % общей потребности в энергии (остальные 20 % — за счет электроэнергии). Экономия топлива за сезон — 28,3 ту · т.
