В настоящее время установки, применяемые в кабельных сетях для ОМП, монтируются на шасси микроавтобусов либо обычных автобусов. Описание различных передвижных установок приведено в [13, 21, 22].
Ниже будут даны наиболее существенные сведения о современных передвижных установках, которые обычно предназначены для испытания КЛ и ОМП на них. Основной объем установок занимают устройства для прожигания дефектной изоляции и создания искрового разряда при акустическом методе ОМП.
В этих же передвижных установках расположены приборы для неавтоматической локации, приборы, использующие метод колебательного разряда, индукционные кабелеискатели и универсальные приемники (для индукционного и акустического поиска), приборы для контактного метода. В установках имеются специальные барабаны для присоединения к жилам измеряемого кабеля, контуру заземления, питающей сети 380 или 220 В. Имеются также коммутационная и управляющая аппаратура и измерительные приборы контроля режимов испытания и прожигания.
В передвижных установках обеспечиваются условия безопасности с помощью блокировочных контактов, ограждений и других средств. Подавляющее большинство прожигательных устройств обеспечивает прожигание выпрямленным током. При этом обязательно применяется несколько ступеней напряжения и тока. На последних ступенях, т. е. ступенях низкого напряжения, иногда используют переменный ток (нерезонансное прожигание) промышленной или повышенной (около 1000 Гц) частоты;
В последние годы вместо ламповых выпрямителей применяются полупроводниковые диоды или специальные диодные столбы. Широко используется параллельная работа двух ступеней прожигания, когда переход на следующую ступень осуществляется автоматически.
Приведем данные ряда прожигательных установок. Установка для прожигания изоляции кабелей типа ВТ5000 фирмы Seba dynatronic (ФРГ) имеет шесть ступеней прожигания на выпрямленном токе:

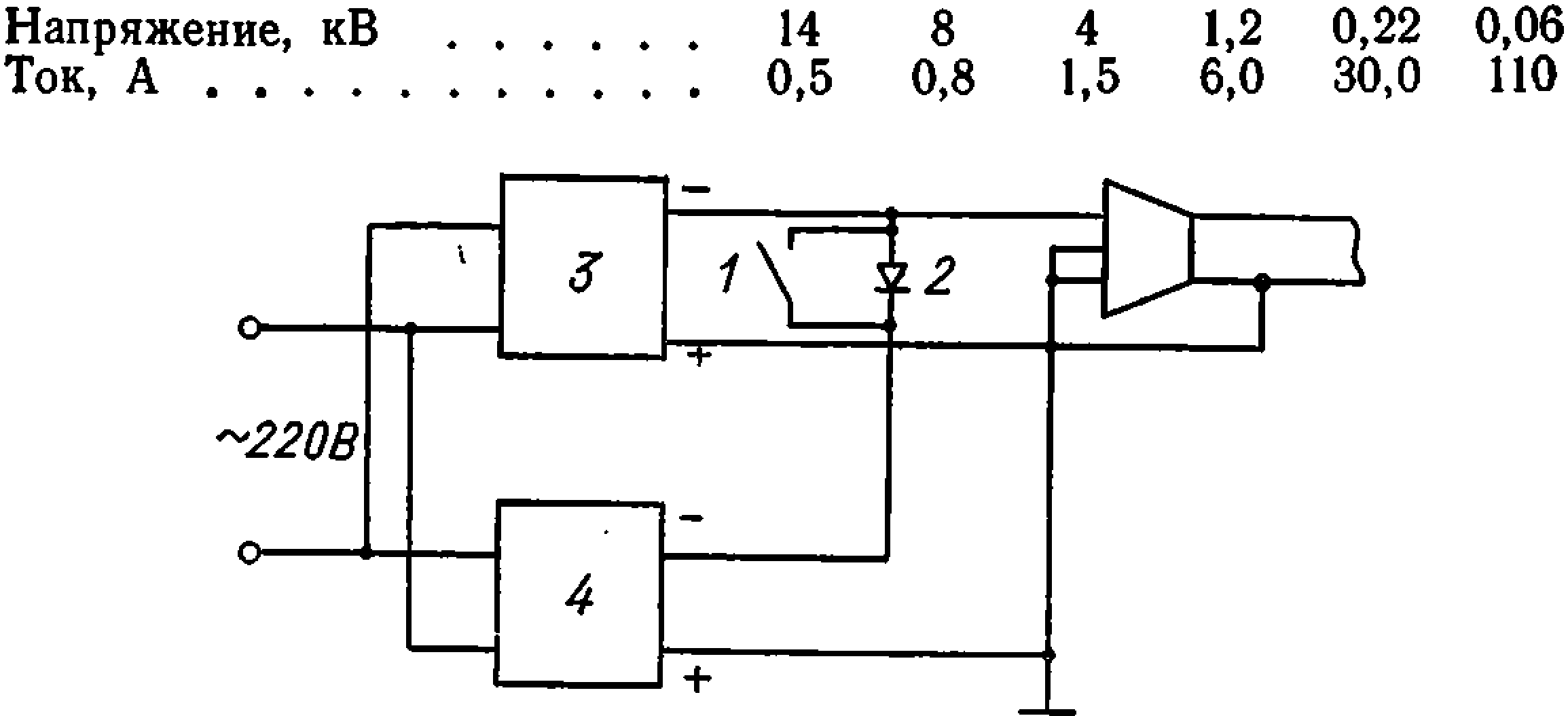

Рис. 3.22. Схема параллельной работы двух прожигательных установок. 1 — выключатель; 2 — диодный столб; 3 — установка HPG70; 4 — установка ВТ5000.
Выходная мощность на каждой ступени около 7 кВ·А. Установка ВТ5000 может быть использована совместно с установкой HPG70 на 70 кВ и ток 0,05 А по схеме, приведенной на рис. 3.22. Выключатель 1 отключен. Диодный столб 2 выполнен на полное напряжение (70 кВ) установки 3 и на максимальный ток (110 А) установки 4. Этот столб обеспечивает параллельную работу обеих установок. При пробое от высоковольтной установки может происходить автоматический подхват дуги установкой с большим током. Установка ВТ5000 имеет шесть быстродействующих электромагнитных переключателей ступеней прожигания. При устойчивом режиме прожигания от установки ВТ5000 включается выключатель 1.
Фирма Baltou (Бельгия) выпускает прожигающую установку типа EDC6000. Установка имеет четыре ступени прожигания на выпрямленном напряжении (24, 12, 6, 3 кВ) и одну ступень прожигания на переменном напряжении (500В). Длительная мощность прожигания составляет на постоянном токе 6 кВт на каждой ступени и 4,5 κΒ·Α на переменном токе. Питание установки производится от сети (220 ± 22) В. Основным элементом установки является трансформатор с магнитно-шунтовым устройством, обеспечивающим стабилизацию выходного тока на всех ступенях прожигания. Трансформатор имеет девять вторичных обмоток: восемь одинаковых, используемых для питания мостового выпрямителя (3 кВ; 0,25 А), и одну (500 В; 9 А), используемую для прожигания на переменном токе. Выходные цепи выпрямителей с помощью переключателя соединяются последовательно, смешанно и параллельно, обеспечивая на выходе установки напряжения 24, 12, 6 и 3 кВ.
Мощность прожигательных установок на выпрямленном напряжении (мало изменяющаяся при переходе от одной ступени к другой) для КЛ напряжением до 15 кВ в СССР, Англии и США составляет 10 кВ-А, в ФРГ и Бельгии 5—7 кВ·А, в ГДР 1—2 кВ-А. Опыт эксплуатации и анализ параметров установок показывает, что оптимальное значение мощности составляет 6—8 кВ·А. При этом максимально должны учитываться приведенные выше соотношения, связывающие КПД и сопротивление проводящего мостика в МП, например соотношение (3.5),
