ПЗ-5 (ПЭ2105) - Проверка аппаратуры постоянного тока

Проверку аппаратуры постоянного тока необходимо проводить со строгим соблюдением полярности подводимого к защите напряжения постоянного тока. Плюс подводится к зажимам 55-56, минус — к зажимам 124-125 панели. При ошибочной подаче питающего напряжения обратной полярности может произойти пробой стабилитронов и диодов в схеме постоянного тока и повреждение контактов реле в их цепи. Магнитоэлектрические реле перед проверкой схемы постоянного тока должны быть вынуты из штепсельных колодок.
Измеряется стабилизированное напряжение в комплектах AKZ1 и AKZ2 (см. рис. 18).
Предварительно с помощью омметра или моста постоянного тока измеряются сопротивления делителей напряжения R20 и R4 и проверяется соответствие из значений заводской спецификации.
На панель на зажимы 1 ("+") и 11 ("—") испытательного блока SG3 подается регулируемое напряжение постоянного тока в диапазоне 0,7—1,1  UНОм- Суммарное стабилизированное напряжение, измеряемое непосредственно на стабилитронах, должно быть в пределах 84-114 В, а на каждом стабилитроне 28—38 В.
Затем проверяется напряжение срабатывания и возврата реле постоянного тока. Проверка производится в полной схеме панели. Напряжение или ток подается на обмотки проверяемых реле замыканием соответствующих контактов или установкой перемычек в схеме постоянного тока.
Источник регулируемого напряжения постоянного тока подключается на зажимы 1-11 SG3.
Напряжение срабатывания реле KL1—KL3 комплекта AKZ1 замеряется непосредственно на обмотках реле, реле KL1 комплекта AKZ2 — на зажимах 19 и 39 комплекта, остальных промежуточных реле, реле времени и указательного реле КН 6 на входе панели на зажимах 1-11 SG3.
Регулируемый постоянный ток подается на зажимы панели 57-62 и 91-93 или 97-98 поочередно. Токи срабатывания указательных реле КН1—КН5, KH7—KH1Q измеряются в рассечке цепи подаваемого тока.
Параметры срабатывания реле постоянного тока должны соответствовать приведенным в табл. 1.
Измеряется и регулируется время действия реле постоянного тока в полной схеме панели при подаче номинального напряжения постоянного тока. Время действия реле определяется как среднее из трех замеров.
Время срабатывания блокировки при качаниях АКВ1 определяется временем отпадания KL1 и измеряется от момента разрыва цепи катушки реле KL1 (запуск блокировки) до момента замыкания размыкающих контактов KL1.4 или KL1.5. Необходимого времени отпадания добиваются правильной технической регулировкой реле KL1. Время ввода защиты блокировкой определяется временем отпадания реле KL3 и временем срабатывания реле KL1 и измеряется как время замкнутого состояния размыкающих контактов KL1.4 или KL1.5 после запуска блокировки.

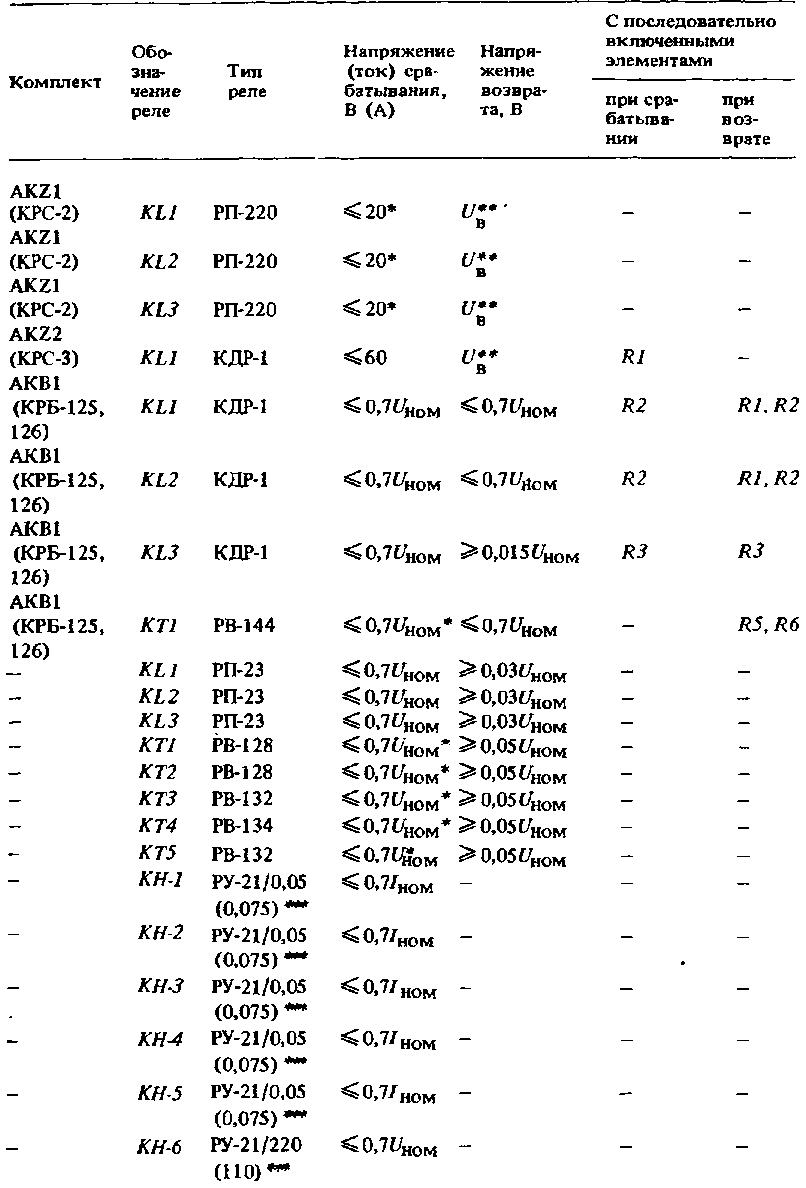

Таблица 1

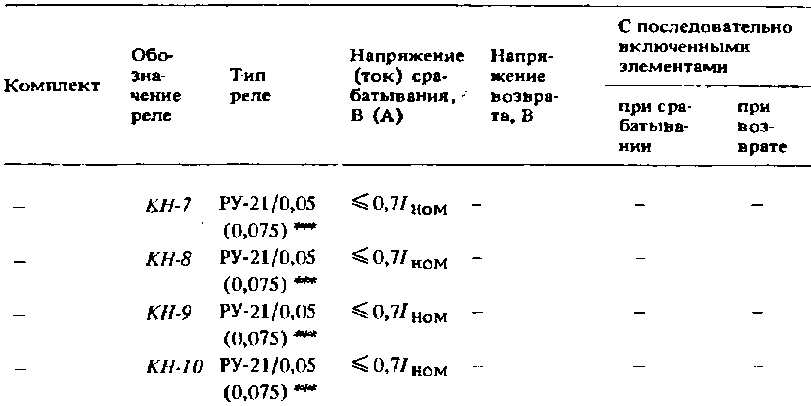

Таблица 1 (продолжение)

"Напряжение срабатывания реле проверяется при подаче напряжения толчком.
Напряжение возврата и напряжение (ток) срабатывания во всех остальных случаях определяются при плавном изменении постоянного напряжения (тока).
* "Требованием к напряжению возврата реле является четкий возврат реле при полном снятии напряжения.
***В знаменателе номинальный ток или напряжение для панели с номинальным напряжением постоянного оперативного тока 220 В, а в скобках для 110 В.
Время ввода защиты блокировкой при качаниях регулируется временем отпадания якоря реле KL3 и подключением конденсаторов С1 иС2 параллельно обмотке KL3.
Время повторной готовности защиты или время возврата схемы блокировки при качаниях в исходное положение определяется в основном установкой реле времени КТ1. Оно измеряется как время замкнутого состояния цепи размыкающих параллельных контактов KL1.3 и KL3.2 после запуска блокировки.
Уставки срабатывания реле времени, не входящих в комплекты КГ1, КТ2, КТЗ, КТ4 и КТ5, устанавливаются при проверке временных характеристик защиты.
Время действия промежуточных реле постоянного тока должно соответствовать данным табл. 2.
Искрогасительные контуры проверяют при снятых магнитоэлектрических реле. Исправность конденсаторов искрогасительных контуров проверяется по сохранению заряда на них через 5-10 с после подачи на обкладки напряжения 100 В. Остаточное напряжение замеряется вольтметром с внутренним сопротивлением не менее 1 кОм/В. Исправность диода VD4 в комплекте AKZ2 проверяется измерением его сопротивления в прямом и обратном направлениях мостом постоянного тока или омметром.

Таблица 2
