16 РАЗЬЕДИНИТЕЛИ, ОТДЕЛИТЕЛИ И КОРОТКОЗАМЫКАТЕЛИ
Разъединители – аппараты, которые предназначены для включения и отключения участков электрических цепей под напряжением при отсутствии нагрузочного тока. Они применяются во всех высоковольтных установках для обеспечения видимого разрыва при отключении какого-либо участка цепи, а также для производства переключений и набора нужной схемы. Все операции с разъединителями, как правило, выполняются при обесточенных цепях.
Строятся разъединители, как для внутренней, так и для наружной установки на всю шкалу токов и напряжений.
К разъединителям предъявляются следующие требования:
- Контактная система должна надежно пропускать номинальный ток сколько угодно длительное время. В особо тяжелых условиях работают разъединители наружных установок, подвергающиеся воздействию воды, пыли, льда. Контактная система должна иметь необходимую динамическую и термическую стойкость.
- Разъединитель и механизм его привода должны надежно удерживаться во включенном положении при протекании тока К3. В отключенном положении подвижный контакт должен быть надежно фиксирован, так как самопроизвольное включение может привести к очень тяжелым авариям и человеческим жертвам.
- В связи с особой ролью разъединителя как аппарата безопасности промежуток между разомкнутыми контактами должен иметь повышенную электрическую прочность.
- Привод разъединителя целесообразно блокировать с выключателем. Операции с разъединителем должны быть возможны, только когда выключатель отключен.
Разъединители могут выполняться как трехполюсными на общей раме, обычно до 35 кВ, так и однополюсными при более высоких напряжениях. Последнее обусловлено тем, что при напряжениях свыше 35 кВ требуемые расстояния между фазами достаточно велики и общая рама становится чрезвычайно громоздкой и тяжелой.
Полюс разъединителя независимо от разнообразия конструкций состоит из неподвижного и подвижного (ножа) контактов, укрепленных на соответствующих изоляторах опорной плиты или рамы и привода.
Основным элементом разъединителя являются его контакты. (Как мы уже говорили, они должны надежно работать при номинальном режиме, а также при перегрузках и сквозных токах короткого замыкания.). Нагрев, динамическая и термическая стойкость, а также электрическая и механическая прочность изоляции являются основными вопросами расчета и конструирования разъединителей. В разъединителях применяют высокие контактные нажатия. При больших токах контакты выполняют из нескольких (до восьми) параллельных пластин. Применяют пластины прямоугольного, швеллерного и круглого сечений.
Разъединители снабжаются ручным, электродвигательным либо пневматическим приводом. Разъединители на малые токи при напряжениях до 35 кВ могут управляться вручную изоляционной штангой.
Наибольшее распространение при токах до 3000 А включительно получил ручной рычажный привод. При номинальном токе свыше 3000 А – ручной червячный привод. Электродвигательные и пневматические приводы используются для управления тяжелыми разъединителями, когда ручное управление затруднено или невозможно, а также при дистанционном и автоматизированном управлении.
ОТДЕЛИТЕЛИ И КОРОТКОЗАМЫКАТЕЛИ
В настоящее время применяются высоковольтные подстанции без выключателей на питающей линии. Это позволяет удешевить и упростить оборудование при сохранении высокой надежности. Для замены выключателей на стороне высокого напряжения используются короткозамыкатели и отделители.
Короткозамыкатель – это быстродействующий контактный аппарат, с помощью которого по сигналу релейной защиты создается искусственное КЗ сети.
Отделитель – это аппарат, который предназначен осуществлять под действием защиты быстрое автоматическое отключение поврежденных участков электрической цепи в момент отсутствия в ней тока, т.е. в период бестоковой паузы АПВ, создаваемой выключателем, установленным на питающем конце линии (процесс отключения длится 0,5 – 1 сек.).

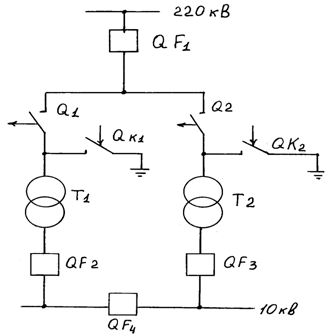

В качестве примера применения короткозамыкателей и отделителей рассмотрим схему питания от одной линии двух трансформаторных групп Т1 и Т2
В схему кроме быстродействующих короткозамыкателей QK1 и QK2, введены отделители Q1 и Q2, которые при номинальном режиме работы замкнуты.
Допустим по сигналу от реле трансформатора 1, в следствии какой-то неисправности, включается короткозамыкатель и в цепи возникает искусственное КЗ. Под действием тока КЗ срабатывает выключатель защиты QF1 и обе группы Т1 и Т2 обесточиваются. С помощью релейной защиты трансформатора Т1 отключается также выключатель QF2, после чего с некоторой выдержкой отключается отделитель Q1. Затем, так как режим искусственного КЗ оказался отключенным, снова включается выключатель QF1. Если до аварии QF4 был отключен, то после включения QF1 он может быть включен. При этом будет восстановлено питание потребителей на шинах 10 кВ первой трансформаторной группы.
Таким образом, в этой схеме удается не ставить выключатели на стороне 220 кВ трансформаторов. Эффективность такой схемы тем выше, чем больше номинальное напряжение сети.
