Приложение 1
Узлы и детали заземляющего устройства.
а)
б)
в)
а) Присоединение ленточного заземлителя к прутковому электроду;

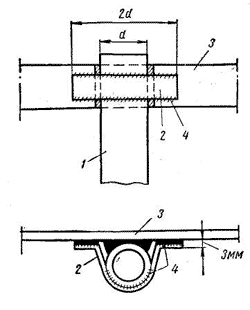

б) Присоединение ленточного заземлителя к трубчатому электроду;
1-трубчатый электрод, 2- хомут, 3-ленточный заземлитель, 4-шов сварки,
d-диаметр трубы.

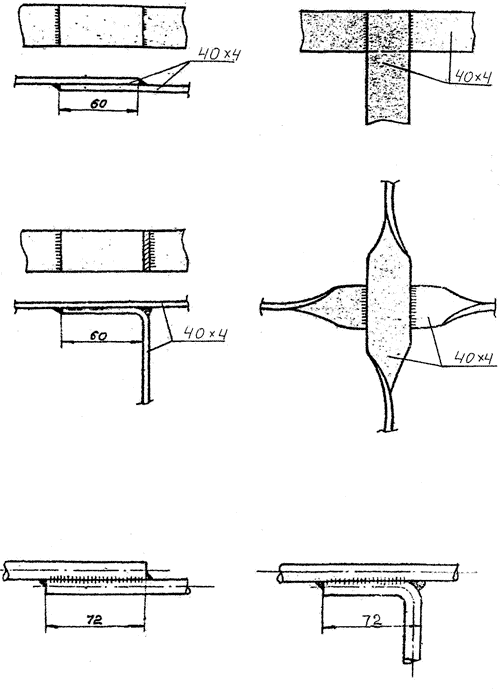

в) Соединения и ответвления заземляющих проводников из полосовой и круглой стали.
Сварные швы, расположенные в земле, после монтажа покрывают битумом, для защиты от коррозии.
Для придания прутковому электроду свойства бурава к его концу приваривают наконечник длиной 100 мм.
