Предохранители применяют для защиты электроустановок и сетей оттоков короткого замыкания и чрезмерных перегрузок.
Отключающим элементом предохранителя является плавкая вставка (из меди, цинка, свинца), включаемая в цепь тока. Защитное действие предохранителя заключается в том, что при коротком замыкании или чрезмерной перегрузке, когда токи значительно превосходят номинальные, плавкая вставка перегорает, разрывая цепь тока.
Рис. 102. Предохранитель типа Н:
1 — корпус; 2 — внутренний контакт; 3 - провод от сети:
4 — крышки; 5 — плавкая вставка; 6 - пробка с плавкой вставкой; 7 — крепежное кольцо; 8 — резьбовой контакт; 9 — провод к нагрузке
По конструкции различают пробочные и трубчатые предохранители.
Пробочные предохранители типа Н (рис. 102) — закрытые, без наполнителя. Плавкая вставка 5 из медной проволоки заключена в неразборную пробку 6, которая ввертывается в гильзу 7. Применяют их для защиты осветительных проводок и электродвигателей небольшой мощности напряжением до 380 В в помещениях с нормальной средой. Номинальный ток плавких вставок от 2,5 до 60 А.
У предохранителей серии ПРС(рис. 103) плавкая вставка помещена в фарфоровый цилиндр 2, который заполнен кварцевым песком и закрыт но концам контактными колпачками. Между колпачками расположен плавкий мостик.
Номинальный ток плавких вставок этих предохранителей от 1 до 100 А. Трубчатые предохранители типов ПР-2, ПН-2 (разборные) и НИН (неразборные) применяют в сетях напряжением до380 и 500 В.
У предохранителей ПP-2 (рис. 104) патрон 1 выполняется из фибры в виде трубки, внутрь которой вставляется штампованная из листового цинка плавкая вставка 4 на ток от 6 до 1000 А. При сгорании плавкой вставки ее заменяют стандартной.

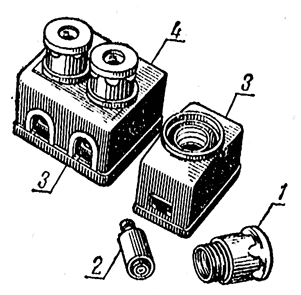

Рис. 103. Двухполюсный и однополюсный предохранители типа ПРС:
1— головка; 2 — фарфоровый цилиндр, 3— основание; 4 — крышка.
Патрон 1 предохранителя ПП-2 (рис. 105) изготавливается из фарфора, заполнен внутри кварцевым песком. Допускается многократная смела перегоревших плавких вставок от 30 до 1000 А.
Патрон предохранителя НПН изготовлен из стекла, закрыт медными контактными колпачками и заполнен кварцевым песком. Плавкая вставка — медная лента или проволока с напаянным оловянным шариком — припаяна к контактным колпачкам. Номинальный ток плавких вставок от 6 до 60 А. Перезарядке эти предохранители не подлежат.
Плавкие вставки предохранителей для осветительной нагрузки и электроприемников, работающих с небольшими пусковыми токами, выбирают исходя из условия
(173)
где Iвст— номинальный ток плавкой вставки, А;
Iр— расчетный ток нагрузки, А.
Для электродвигателей с короткозамкнутым ротором номинальный ток плавкой вставки определяют по формуле.
Для электродвигателей с фазным ротором номинальный ток плавкой вставки выбирают, исходя из условия
