7. РАСПРЕДЕЛЕНИЕ ТОКА КОРОТКОГО ЗАМЫКАНИЯ ПО ПАРАЛЛЕЛЬНО ВКЛЮЧЕННЫМ ЭЛЕМЕНТАМ СЕТИ
В ряде случаев необходимо определить ток к. з., проходящий по каждому из параллельно включенных элементов сети: линиям и трансформаторам.
Если требуется определить ток, проходящий по параллельно включенным линиям разной длины l1 и l2, но одинаковой конструкции, имеющим одинаковые величины удельных сопротивлений, т. е. величины ry, ху, zy на 1 км линии, то выражения (24) и (25) можно переписать так:
Аналогично для активного и индуктивного сопротивлений:

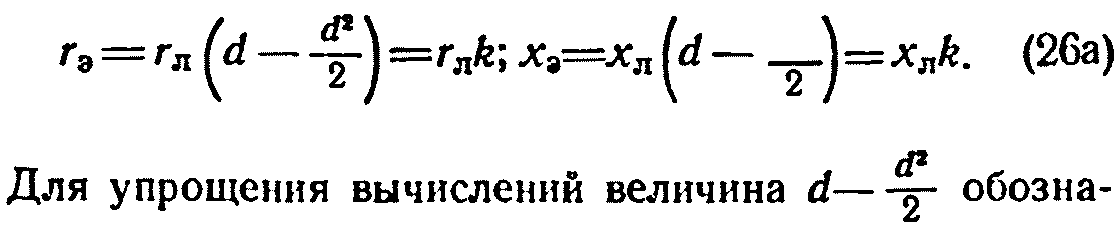

выше. Пользуясь этими коэффициентами, для любого значения d можно определить токи:
(28)

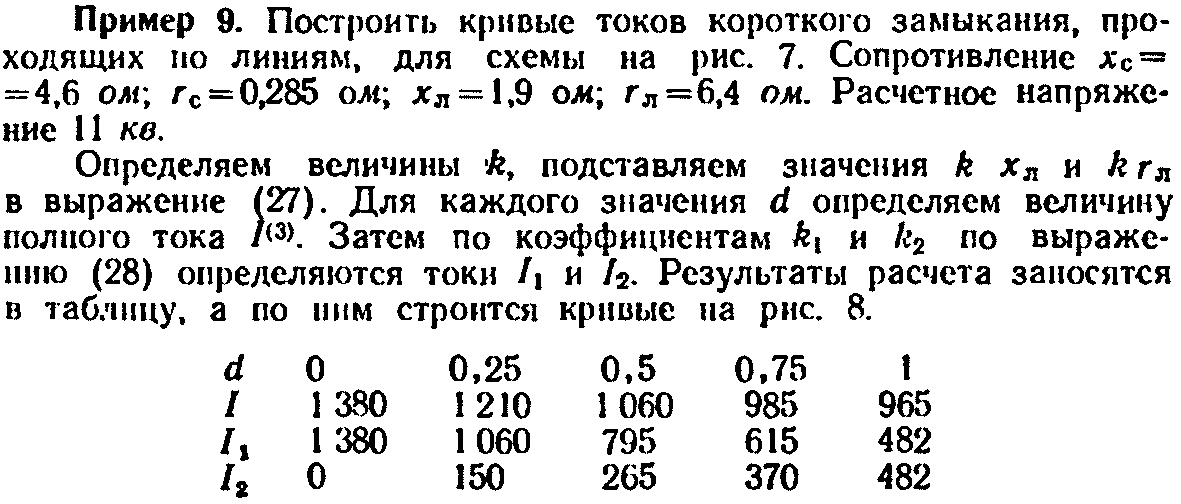

По этим данным можно построить кривые распределения токов по линиям в зависимости от величины d. Эти кривые обычно используются для расчета защит параллельных линии.
