ВОДОПОДГОТОВКА

Водоподготовительная установка выполнена для приготовления воды следующего назначения:

  1. Для восполнения потерь в системе охлаждения конденсаторов турбин (по замкнутой оборотной схеме с применение градирен). Количество подпиточной воды - 3000 м3/час.
  2. Для подпитки барабанных котлов в количестве 120 т/час.
  3. Для системы смазки подшипников насосов береговой насосной в количестве 60 м3/час.
  4. Для нужд пожаротушения 50 м3/час.
  5. Для системы испарительного охлаждения воздуха в количестве 50 м3/час.
  6. Для охлаждения подшипников насосной маслохозяйства и компрессорной собственных нужд в количестве 25 м3/час.

Водоподготовительная установка работает по следующей схеме:

  1. Предварительная обработка воды /хлорирование, коагуляция с известкованием и подкисление соляной кислотой /в реактиваторах.
  2. Осветление на механических фильтрах.
  3. Умягчение на натрий-катионитовых фильтрах.
  4. Снижение солесодержания на установке обратного осмоса· д) обессоливание воды на катионитовых, анионитовых фильтрах и фильтрах смешанного действия.

Вода на восполнение потерь в системе охлаждения конденсаторов турбин, для системы смазки подшипников насосов береговой насосной и на нужды пожаротушения подается после предварительной обработки, т.е. подвергается хлорированию, коагуляции, известкованию и подкислению соляной кислотой.
Для охлаждения подшипников насосной мазутохозяйства и компрессорной собственных нужд вода подается после обработки на натрий-катионитовых фильтрах для системы испарительного охлаждения воздуха после установки обратного осмоса, а на подпитку котлов вода направляется после фильтров смешанного действия.
Количество сырой воды, поступающей на водоподготовительную установку ( с учетом собственных нужд установки) составляет 3470 т/час. На водоподготовительной установке готовится также раствор извести для нейтрализации кислых вод после обмывки наружных поверхностей регенеративных воздухоподогревателей и нейтрализации вод кислотной промывки котлов, раствор хлора для очистных сооружений станции, раствор каустика для обмывки роторов регенеративных воздухоподогревателей.
В здании химводоочистки расположена центральная химическая лаборатория.

ВСПОМОГАТЕЛЬНЫЕ ЦЕХА

Пусковая котельная

Устанавливаются два газомазутных котла типа ГМ-50-14/250 производительностью каждый по 50 т/ч на параметры пара 14 атм., 250 С.
Общестанционная компрессорная
Устанавливаются два компрессора типа 205 ВП — 30/8 производительностью каждый по 30 м3/мин. давлением 8 кг/см2.
 Электролизная с водородонаполнительной
В электролизной устанавливаются два электролизера типа СЭУ-8М производительностью каждый по водороду 8 м3/час, по кислороду — 4 м3/ч.

В водородонаполнительной устанавливаются водородный компрессор типа IВУБ -45/150 производительностью Q=45 м3/час давлением 150 атм., два камеры зарядки баллонов и мастерская для ревизии баллонов.

Кислородонаполнительная

Устанавливаются кислородный компрессор типа 2ГП-2/220М производительностью 2 м3/ч давлением 220 атм., камера зарядки баллонов и мастерская для ревизии баллонов.
Открытая установка ресиверов водорода и кислорода
Устанавливаются восемь ресиверов для водорода емкостью по 20 м3 каждый давлением 10 кг/см2 и два ресивера кислорода емкостью по 20 м3 каждый давлением 10 кг/см2.

Компрессорная воздушных выключателей

Устанавливаются три компрессора типа ВШ-2,3/230 производительностью 2,3 м3/мин. давлением 230 кг/см2.

Ремонтные мастерские и закрытый склад

Для обеспечения ремонтов технологического и электротехнического оборудования предусматривается на четыре блока ремонтная мастерская, совмещенная с закрытым складом тяжелого и легкого оборудования и запчастей, рассчитанным по просьбе Заказчика на хранение запчастей и резервного оборудования, необходимого для эксплуатации ТЭС.

Это сооружение по требованию Заказчика выполнено с примыканием к оси 17 главного корпуса.

Система технического водоснабжения

Водоснабжение ТЭС Нассирия осуществляется по раздельной прямоточной и оборотной системам технического водоснабжения. В многоводный период года ТЭС работает по прямоточному циклу, а в маловодный период - по оборотному.
При работе по прямоточному, вода из р. Евфрат поступает в водозаборный ковш и, затем, в водоприемник береговой насосной станции, в которой установлено 8 насосов типа 0ПВ2-П0Э в морском исполнении производительностью 20000 м3/час, с напором 14 м.в.ст из 8 установленных насосов - 6 рабочих и 2 резервных.
Расчетная производительность береговой насосной станции 120000 м3/час 33,3 м3/сек при напоре 14 м.в.ст.
Насосами вода подается по двум магистральным стальным трубопроводам Ду2400 мм к машинному залу ТЭС. Для возможности отключения одного из трубопроводов на ремонт между ними имеется перемычка с дисковым затвором.
В пристанционном узле от каждого магистрального водовода вода подается конденсаторам турбин и теплообменникам по трубам диаметром 1600 мм. При этом к каждой турбине подвод осуществляется от двух различных магистральных трубопроводов.
Отвод воды от конденсаторов и теплообменников предусматривается раздельный.
От конденсаторов вода отводится по двум трубопроводам диаметром 1600 мм и поступает в сифонный колодец и далее в реку. От теплообменников вода отводится по стальным трубопроводам диаметром 1000 мм также в сифонный колодец.
При работе по оборотному циклу вода охлаждается на вентиляторных градирнях общей площадью орошения около 10000 м2.
Охлажденная на вентиляторных градирнях вода самотеком по стальным трубопроводам диаметром 2400 мм (по одному от каждой градирни) поступает из бассейнов градирен в водоприемник, циркуляционной насосной станции оборотного цикла техводоснабжения.
В насосной станции установлено 8 насосов типа I200B-6,3/40 производительностью 20000 мЗ/час каждый, при напоре 29,2 м.в.ст.
Из 8 установленных насосов - 6 рабочих и 2 резервных. Расчетная производительность циркуляционной насосной станции 120000 м3/час 33,3 м3/сек, при напоре 29,2 м.в.ст.
От каждого насоса вода по стальному трубопроводу диаметром 1800 мм поступает в магистральные трубопроводы диаметром 2400мм проходящие вблизи от береговой насосной станции к машзалу ТЭС.
При работе по оборотному циклу, участки магистральных трубопроводов от береговой насосной станции до циркуляционной насосной отключаются дисковыми затворами. Для возможности отключения на ремонт одного из магистральных трубопроводов в период работы ТЭС по оборотному циклу между ними, после подключения трубопроводов циркуляционной насосной станции, имеется перемычка с дисковым затвором.
Циркуляционная насосная станция подает воду в конденсаторы и теплообменники турбин, по тем же трубопроводам, что и при прямоточном цикле. От конденсаторов и теплообменников вода по тем же трубопроводам, что и при прямоточном цикле поступает в узел градирен. Направление воды в узел градирен, вместо сифонного колодца осуществляется при помощи системы дисковых затворов, установленных в двух камерах переключения·
В узле градирен из двух трубопроводов диаметром 2400 мм идущих от конденсаторов, вода поступает в трубопроводы каждый из которых подает воду на одну градирню.
После охлаждения на градирнях вода самотеком вновь поступает в водоприемник циркуляционной насосной станции. Два сливных трубопровода диаметром 1000 мм от теплообменников подают воду непосредственно в водоприемник циркуляционной насосной станции без охлаждения на градирнях.
Подача воды, для выполнения потерь в системе оборотного водоснабжения, осуществляется специальной системой подпитки. Вода для подпитки забирается насосами типа Д1000-40, установленными в береговой насосной станции. Всего в береговой насосной станции установлено 5 центробежных насосов Д1000-40, производительностью 1000 м3/час, при напоре 40 м.в.ст. Из 5 установленных насосов 4 рабочих и 1 резервный. Вода этими насосами подается на комплекс предварительной очистки воды, в котором из воды выделяются взвешенные наносы, снижается солесодержание и производится хлорирование воды. После обработала вода специальными насосами, установленными в комплексе предварительной очистки, подается по двум трубопроводам диаметром 600 мм в водоприемник циркуляционной насосной станции.

Основные конструкции главного корпуса

Каркас - монолитный железобетон с шагом колонн - 12 м. Стеновое заполнение - кирпич.
Междуэтажные перекрытия приняты из монолитного железобетона.
Кровельное покрытие машинного отделения - из неутепленного профилированного листа. Фундамент- на свайном основании.
Сваи сборные железобетонные сечением 400x400 мм.
Для решения фасадов предусматривается использование фактурной штукатурки, алюминиевых оконных переплетов.

Геология и гидрогеология площадки.

В геологическом строении площадки принимают участие четвертичные алюминиевые отложения мощностью 13-14 м, подстилаемые коренными породами верхнего миоцена,
В вертикальном разрезе под почвенно-растительным слоем мощностью до 0,3 м по генетическим признакам цитологическому составу и физико-механическим свойствам выделены следующие инженерно-геологические слои:
- Слой № 2 суглинки и глины буровато и зеленовато серые мощностью от 3,20 до 4,90 м;
- Слой № 3 пески пылеватые желтовато-бурые водонасыщенные мощностью 2,50- 3,00 м;
- Слой № 4 глины зеленовато- серые мощностью 3-4,50 м.
- Слой № 5 пески пылеватые зеленовато-серые и серые с супесью, водонасыщенные мощностью 1,70- 3,50м.
- Слой № 6 глины коренные.
- Слой № 7 песчаники коренные мелкозернистые, выветрелые часто до состояния уплотненного мелкого песка.
Абсолютные отметки кровли коренных пород (слои № 6 и 7 минус 8 - минус 9 м).

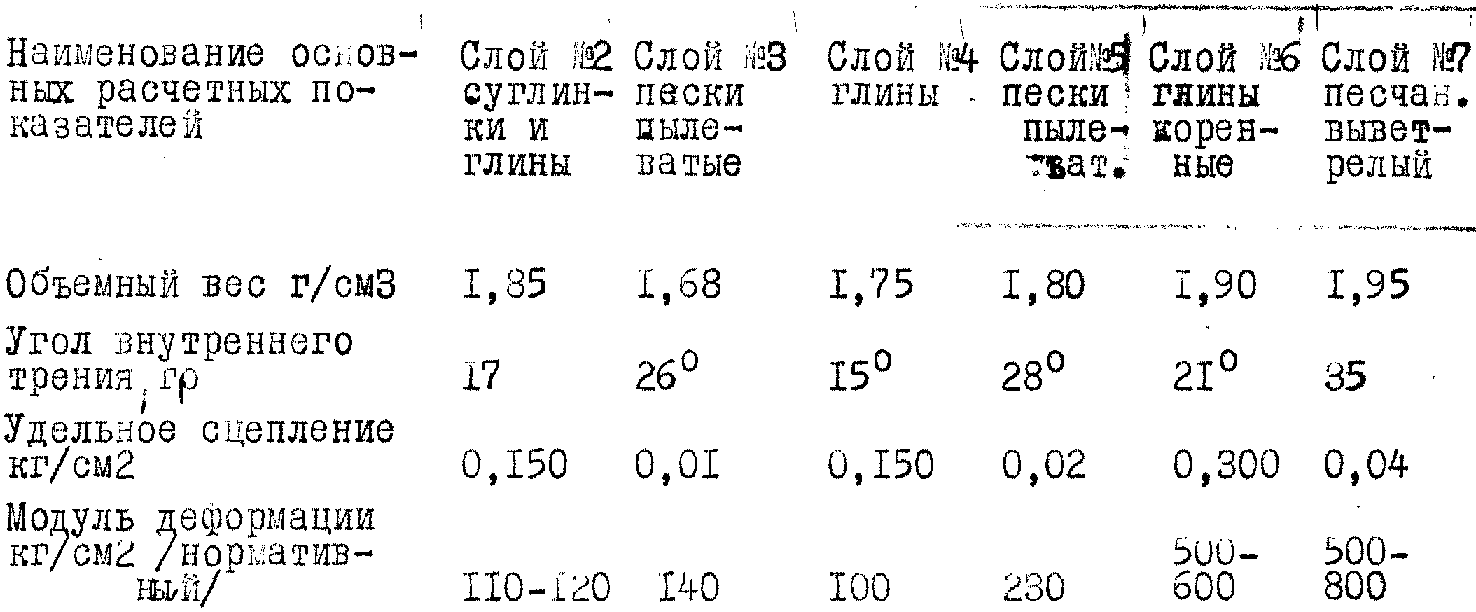

Выделенные инженерно-геологические слои характеризуются следующими основными показателями:

Гидрогеологические условия площадки характеризуются наличием в пределах глубины 16 м 4-х водоносных горизонтов: трех, приуроченных к аллювиальным отложениям (слои № 2, 3 и 5) и четвертого, вскрытого в коренных песчаниках (слой и 7).
Второй, третий и четвертый водоносные горизонты (слои № 3, 5, 7) - напорные, величины напоров соответственно 2,80-3,80 м / II в.г./ 9,50-10,0 м / III в.г./, 13-14 м / IV в.г./
Положение расчетного максимального уровня грунтовых вод / I в.г. слабопроницаемый слой № 2/ соответствует абсолютной отметке 4,70 м для главного корпуса и связанных с ним сооружений в пределах промплощадки и 5,0-5,5 м - для гидротехнических сооружений, расположенных в прибрежной пойме р. Евфрат. В обоих случаях уровни близки к отметкам естественного рельефа и соответствуют наиболее часто повторяющейся прогнозируемой абсолютной отметке паводка р. Евфрат.
Максимальная абсолютная отметка пьезометрических уровней I, I-го, III-го и IV-го напорных горизонтов / слои № 3,5,7/ принимаются равной 7,0 м.т.е. соответствующей возможному максимальному положению паводковых вод в р. Евфрат в связи с окончанием заполнения водохранилищ, расположенных в верхнем течении р. Евфрат.
Грунтовые воды - хлоридные и хлоридно-сульфатные, натриевые и натриево-магниевые, обладают в соответствии со СНиПом П-28-73 агрессивностью к процессам коррозии II и III видов: по водородному показателю pH, содержанию свободной углекислоты, магнезиальных солей, сульфатов и общему содержанию солей при наличии испаряющей поверхности.

Климатические условия

Район строительства относится к сухим тропикам.
Абсолютная температура наружного воздуха: максимальная -      /+49,5°С/
минимальная-            /-7,2°С /
Среднегодовое количество осадков - 121 мм
В районе строительства ТЭС отличаются пыльные бури - среднее их число 26 в год.
