Отводы СО преобразовательных трансформаторов с ПБВ в основном не отличаются от отводов силовых трансформаторов
РПН общего назначения. Их выполняют медным кабелем, реже — круглым проводом, в изоляционных бумажно-бакелитовых или стеклотекстолитовых трубках, а также шинами. Крепление таких отводов осуществляют с помощью буковых планок, деталями из электроизоляционного картона, древесно-слоистого пластика или стеклотекстолита.
Отводы СО трансформаторов с РПН. как правило, с большой глубиной регулирования и значительным числом ступеней (до 24) являются сложным элементом конструкции, который должен обеспечивать при минимальных размерах все требуемые соединения между ответвлениями обмоток, переключающими устройствами, а в ряде случаев и переключателями диапазонов: для пересоединения обмотки с треугольника в звезду, последовательно-параллельного соединения частей СО, а также пересоединения грубых ступеней регулирования. Такие отводы, изображенные на рис. 2.27, выполняют медными гибкими проводами марки ПБОТ по ГОСТ 10787-77 сечением от 16 до 400 мм2 и изоляцией кабельной бумагой толщиной 3 или 6 мм на сторону и закрепляют буковыми планками. Радиус изгиба провода не должен быть меньше пяти его диаметров, плотность тока выбирают в пределах от 3 до 4,5 А/мм2.

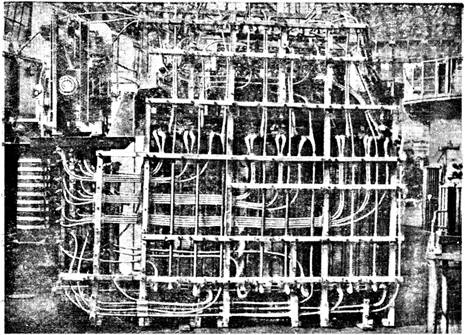

Рис. 2.27. Отводы сетевой обмотки трансформатора с устройством
Выбор изоляции отводов осуществляют по нормам, руководящим техническим материалам и стандартам для силовых трансформаторов общего назначения. При этом определяют толщину изоляции отвода, изоляционные промежутки от отводов до заземленных элементов конструкции: стенок бака, ярмовых балок, стержней и ярм магнитопровода, металлических прессующих колец, деталей переключающих устройств, металлических крепежных деталей, а также до обмоток трансформаторов. токоведущих деталей переключающих устройств и незаземленных металлических крепежных деталей. В некоторых ПТ отводы сетевых обмоток располагают в непосредственной близости от ошиновки вентильных обмоток.
В трансформаторах, подвергающихся воздействиям напряжения полного грозового и коммутационных импульсов, должна быть проверена электрическая прочность изоляции напряжением промышленной частоты, эквивалентным воздействиям импульсов. При выборе изоляции необходимо также учитывать особенности технологии производства конкретных типов ПТ: технологию термовакуумной обработки активных частей, вакуумную или без вакуумную заливку трансформаторов маслом в собственном баке и т. д.
Если обеспечены необходимые изоляционные расстояния, отводы СО на испытательные напряжения до 45 кВ могут выполняться неизолированными. В этом случаев при плотности тока 3,5—5 А/мм2 отводы выполняют круглым медным проводом диаметром от 4 до 12 мм или шинами. При испытательных напряжениях свыше 45 кВ отводы СО выполняют изолированными.
