Провода, протянутые от опоры линии электропередачи к домовладениям, называют ответвлением. Как правило, провода ответвления должны быть изолированными, но в сельской местности в основном, применяются голые, без изоляции.
Линейная опора имеет нумерацию, состоящую из чисел в числителе и знаменателе. При этом, числитель – номер опоры, знаменатель – год установки.
На первой опоре от трансформаторной подстанции (ТП) может указываться номер фидера (отходящей от подстанции линии).
В сельской местности нумерация опор идет от подстанции.
Вводом в домовладение называют участок электрических проводок от места соединения проводов ответвления на вводных изоляторах, установленных на строительной конструкции здания Потребителя, до электросчетчика.
Кабель (провода) ввода от вводных изоляторов до пункта учета электроэнергии прокладываются по наружной стене, на скобах или металлической ленте. Нередко ввод заведен непосредственно в стену сразу же в месте крепления изоляторов.
Кабель (провода) ввода должен быть цельным, не иметь спаек и поврежденной изоляции (Ил.2).
Принятая высота установки электросчетчика не должна быть больше 1.70м.
При обследовании ответвления от линии электропередачи к вводу в здание необходимо обращать внимание на следующее:

  • Приближение веток деревьев к проводам ответвления не должно быть меньше 1 м;
  • Наброс на провода ввода для использования электроэнергии мимо счетчика (Ил.1);
  • Наличие подготовленных скоб в месте соединения кабеля ввода и проводов ответвления для применения наброса;
  • Наброс проводников на провода ВЛ 04 кВ (Ил.3).

Изобретательные Потребители наловчились «снимать» электроэнергию набросами вроде «удочки» на провода, что можно обнаружить при осмотре участка линии (Ил.4). Обследование ввода Потребителя надо начинать с осмотра ВЛ, прилагающей к территории Потребителя и линии ответвления, идущей к нему.

Наброс на провода ВЛ в пролете опор
Ил.4. Наброс на провода ВЛ в пролете опор

провода к домовладению

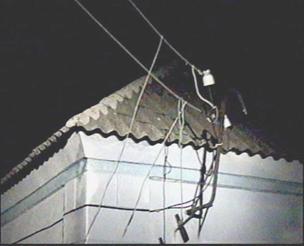

Ил.1. На провода ответвления сделан наброс для безучетного потребления электроэнергии

провода

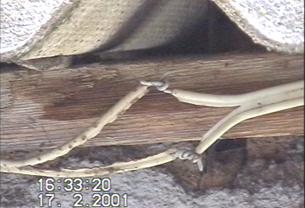

Ил.2. Провод ввода имеет искусственно поврежденную изоляцию

Наброс на провода линии электропередачи

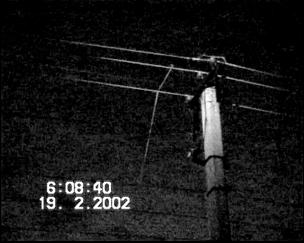

Ил.3. Наброс на провода линии электропередачи

Подпись: При выявлении подобных фактов необходимо точно записать координаты:   Населенный пункт, ФИО Потребителя, № его лс и точку подключения в сетях: №ТП, улицу, и № опоры   Можно ограничиться записью точки подключения к сети.
