Монтаж электрических проводок на изоляторах

Одножильные изолированные провода на изоляторах монтируют в сухих, влажных, сырых, особо сырых, жарких, пыльных и пожароопасных помещениях, а также в наружных установках. Правилами устройства электроустановок разрешается применение неизолированных проводов при условии, что расстояние от пола до провода составит не менее 3,5 м.
При разметке помещения под проводку на изоляторах следует учитывать, что расстояние между точками крепления проводов зависит от сечения провода и составляет от 1 (для проводов сечением 2,5 мм2) до 6 м (для проводов сечением 95 мм2 и более). Расстояние между проводами также зависит от сечения провода и принимается равным 70...150 мм. Места установки светильников размечают разметочными шестами.
В процессе подготовки к монтажу проводки выполняют армировку изолятора — надежное крепление его на крюке, штыре или якоре. Наиболее распространен способ армировки с помощью пакли, пропитанной тертым на олифе суриком. Паклю тонкими прядями наматывают на конец крюка так, чтобы намотка имела бочкообразную форму, а диаметр ее обеспечивал плотное навертывание изолятора. Затем внутрь последнего закладывают небольшой комок пакли, предохраняющий его от повреждения торцом крюка, и завертывают изолятор вручную. Когда он завернут до отказа, его отвертывают на пол-оборота для того, чтобы снять возникшие механические напряжения в головке. Другой способ армировки — заливка крюка в изоляторе раствором, состоящим из одной части цемента, двух частей песка и жидкого стекла (1 л на ведро смеси цемента с песком). Часто для армировки изоляторов используют также пластмассовые колпачки типа Л121.
Следует помнить, что перед армировкой необходимо осмотреть изоляторы и произвести их отбраковку. Изоляторы с надломами, сколами, повреждениями глазури и даже мелкими трещинами могут привести во влажной среде к образованию больших токов утечки, а иногда и к авариям.
По деревянным основаниям крючья с изоляторами заворачивают в отверстия, высверленные буравом или сверлом. Диаметр отверстия должен быть в 1,5...2 раза меньше диаметра резьбы крюка. Крюк завертывают специальными ключами на всю длину резьбы плюс 15 мм гладкой его части. В кирпичные и бетонные основания крюки вмазывают цементным раствором в заранее подготовленные гнезда.
Для параллельной прокладки нескольких проводов удобно вместо установки отдельных крюков использовать металлоконструкции с приваренными к ним штырями или крюками. Эти конструкции вмазывают в стены и потолки, пристреливают строительно-монтажным пистолетом или приваривают к металлическим элементам здания (рис. 1, а, б). Если участок проводки проходит по потолку, то изоляторы крепят не на крюках, а на якорях, полуякорях или потолочных конструкциях (рис. 1, в, г).

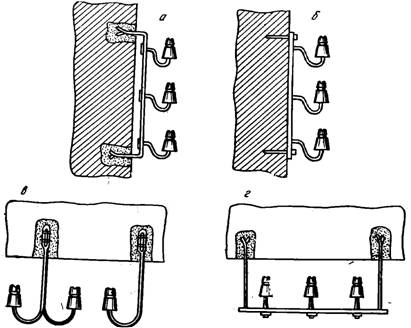

Установка изоляторов
Рис. 1. Установка изоляторов: а — на полосе, закрепленной цементным раствором, б — па полосе, пристреленной к стене, ё — на якоре и полуякоре, г — на потолочной конструкции.

Крепление провода на изоляторе
Рис. 2. Крепление провода на изоляторе: а — на шейке, б — на головке, в — расположение провода на изоляторе
После установки изоляторов выполняют натягивание проводов и их привязку (рис. 4:2). Чаще всего провод привязывают к шейке изолятора и располагают его так, чтобы он находился между изолятором и основанием. Проходы через стены выполняют в неразрезанных изоляционных трубках с оконцеванием в сухих помещениях изоляционными втулками, а в сырых — воронками. Если провода проходят из одного сухого помещения в другое, то их прокладывают в общей трубке, а при проходе из сухого в сырое или из сырого в сырое помещение каждый провод прокладывают в отдельной изоляционной трубке, причем воронки заливают изолирующим компаундом (рис. 3). Расстояние между пересекающимися проводами должно быть не менее 50 мм, а между проводом и трубой с горючей жидкостью или газом — не менее 100 мм. Если это условие выполнить невозможно, то провода в месте пересечения закладывают в борозды с применением изоляционных трубок и воронок.
Проход провода сквозь стену
Рис. 3. Проход провода сквозь стену
