При рассмотрении процессов при включении конденсатора в § 3-3 предполагалось, что включаемый конденсатор присоединяется к сети, в которой нет ранее включенных конденсаторов или таковые имеются, но значительно удалены и не оказывают заметного влияния на процессы при включении. Если же вблизи включаемого конденсатора присоединен к сети другой конденсатор, То переходные процессы протекают сложнее, чем в первом случае.

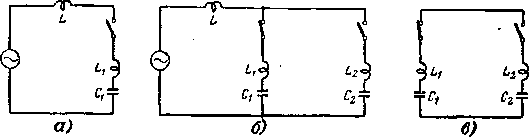

Рис. 3-2. Эквивалентные схемы цепи при включении конденсаторов.

При включении обособленного конденсатора свободный ток зависит от емкости последнего и параметров цепи от конденсатора до генератора электрической станции, т. е. цепи со сравнительно большими активными и индуктивными сопротивлениями. Если пренебречь влиянием активного сопротивления цепи на параметры свободного тока, то эквивалентная схема цепи может быть представлена для этого случая схемой рис. 3-2,а.
При включении конденсатора параллельно другому, ранее включенному конденсатору параметры свободного тока определяются емкостями обоих конденсаторов и индуктивностями всех трех ветвей эквивалентной схемы, изображенной на рис. 3-2,б (активными сопротивлениями цепи пренебрегаем).
Ток переходного режима на этот раз складывается из трех составляющих, а именно — из принужденного тока  И двух свободных ТОКОВ. Частоты всех трех составляющих различны.
При расчете переходных процессов, сопровождающих включение конденсатора на параллельную работу, иногда учитывают как источник свободного тока только ранее включенный конденсатор, т. е. ведут расчет применительно к схеме рис. 3-2,в. Основанием этого служит то, что этот конденсатор обычно влияет на параметры переходного тока в значительно большей степени, чем станционный генератор.
При этом упрощении переходный ток состоит только из принужденного тока inp и свободного тока, параметры которого определяются согласно схеме рис. 3-2,в. Частота его равна:

где L — индуктивность цепи между обоими конденсаторами (L =L1+L2);
С — эквивалентная емкость конденсаторов при их последовательном соединении:

При этих обозначениях последнее выражение приобретает такой же вид, как формула, выражающая частоту свободного тока при включении обособленного конденсатора (§ 3-3).
Кратность свободного тока по отношению к принужденному току второго конденсатора равна:

При С1=∞, т. е. при бесконечно большой емкости ранее включенного конденсатора,
Расчеты по приведенным выражениям для fсв и nicв2 дают достаточно точные результаты только ври малых значениях отношений С2:C1 и L2:L1. Если это условие не удовлетворяется, то для получения точных результатов приходится вести расчеты более сложными методами. Математический анализ переходных процессов при включении конденсаторов на параллельную работу и методы расчета их изложены в [Л. 3-8, 3-17 и 3-20].
