РЕШЕНИЕ ДЛЯ УДАЛЕННОЙ ЗАЩИТЫ ОБЪЕКТА
Потенциал ScadaCam
В составе ScadaCam основанной на IP-основе, опорно-поворотное устройство для увеличения масштаба изображения и наклона, цифровая камера, управлять которой и просматривать изображения можно удаленно через веб-браузер, процессор SODC. С помощью процессора SODC сохраняются запросы от отдаленных Web-браузеров, средств управления движением камеры, хранятся видеоизображения и данные в цифровой форме, управляются предопределенные текущие просмотры, принимается информацию с внешних входов, и обрабатывается вся система коммуникации TCP/IP.
Кроме того, система обладает уникальной способностью быстро и надежно перемещаться для съемки объекта с заранее определенных позиций и собирать данные без участия человека. Это достигается с помощью точной системы управления камерой на 360 градусов. С дискретностью 1600 шагов по координатам X, Y, Z система может производить видеосъемку, перекрывая расстояние на 762 м. В более практическом плане это означает, что камера картина будет двигаться только 18 см между «остановками» при съемке объекта на расстоянии 46 м.
В системе используются сложные схемы управления, позволяющие неоднократно направлять камеру на любое заданное место. Это означает, что без участия пользователя, движение камеры и масштабирование привязано к точному положению объекта съемок. Движения могут быть привязаны к внешним ресурсам, таким как датчики, выходы АПВ управления и контакты SCADA. Эти входы действуют как триггеры направляющей системы для выполнения предопределенных операций, таких как запись, фиксированная позиция видео или записи потокового видео, панорамирования и масштабирования. Эти возможности могут быть использованы для периодических проверок подстанция и отправки сообщений персоналу во время события.
Эксплуатационные характеристики.

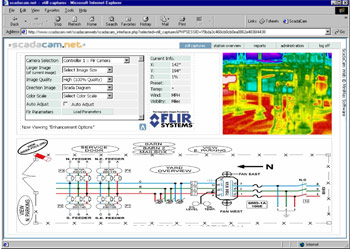

Система мониторинга и безопасности при использовании должна обеспечивать удобство в работе, работать как автоматическое и интерактивное средство. Пользователь, используя любой веб-браузер должен иметь доступ к управлению камерой напрямую. Простой и удобный графический интерфейс (фото 10) пользователя позволяет эффективно использовать возможности системы.
Для оперативного обзора нужно навести курсор, и нажать для прямого контроля за камерой. Нажатие курсора в любой области панели направляет камеру для перемещения и передачи новых изображений. Камера покажет выбранный объект.
Подобным образом можно легко и быстро просматривать изображения определенного оборудования подстанции. Для этого нужно навести курсор на схему объекта, и направить видеокамеру на нужный объект.
Компоненты HMI, описанные здесь, являются частью основной функциональности системы. В частности:
• Окно изображения: окно содержит изображение, передаваемое удаленными камерами и контроллером.
• Изменение масштаба: шкала масштабирования позволяет пользователю визуально контролировать масштабирование камеры. Перемещение панели масштабирования вверх и вниз, затем нажатие на изображение будет перенаправлять видеокамеру для увеличения или уменьшения и показа нового изображения.
• Схема: объект представлен в виде схематического изображения. Соответствующие элементы схемы являются активными, привязанными к конкретным просмотрам видеокамеры. Нажатием на активный элемент выполняется переключение видеокамеры для просмотра изображения выбранного компонента электрооборудования.
Влияние окружающей среды.
Работа в суровых условиях, в удаленной среде обязательно будет сказываться на любой технике. Минимизация последствий экстремального тепла и холода является обязательным условием работоспособности системы. Важным является качество промышленных корпусов наружного оборудования. Использование устройства Peltier, ScadaCam может нагревать или охлаждать корпус видеокамеры на 30°F от температуры окружающей среды. Кроме того, двигатели контроля могут быть безопасно перегружены для выделения тепла, достаточно, чтобы растопить лед и налипший снег.
Функциональность.
Активные функции, такие как сбор информации и оповещение соответствующего персонала, должны быть зарегистрированы в качестве отчетов о деятельности для будущего поиска.

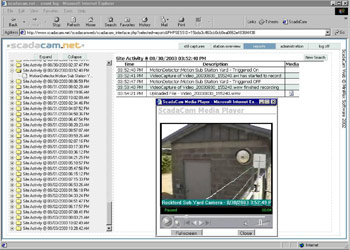

На фото 11 показана запись видеокамеры, запущенной датчиком движения при обнаружении движения во дворе подстанции возле охраняемого периметра. Все виды деятельности, время и дата помечены. Есть описание события приведшего к запуску записи и последующая цифровая видеосъемка.
Любое действие может быть зарегистрировано как событие. Если местонахождение объекта было разделено на 10, 20, 30 и более охранных зон, в том числе, ворота, дверные выключатели, провода, периметр, дороги и т.д., система может обеспечить видеосъемки событий в каждой зоне.
ЗАКЛЮЧЕНИЕ
Информация об основной ценности предложения.
Применение автономных систем безопасности и мониторинга обладает целым рядом преимуществ:
• Система обеспечивает автоматический мониторинг посредством деятельности, которая управляется информацией на входе и выходе.
• Автоматическое уведомление обслуживающего персонала об аварийных ситуациях. Автоматическая отправка сообщений, предупреждений и сигналов и тревоги соответствующему персоналу.
• Предварительный просмотр сообщений помогает уменьшить реагирование на ложные срабатывания
• Уменьшает необходимость ежедневных посещений объекта обслуживающим персоналом для его осмотра.
• Визуализация измерений в течение долгого времени помогает определить эксплуатационные характеристики объекта.
• Обеспечивает активный подход к диагностике удаленных объектов, что в свою очередь, повышает безопасность объектов.
Преимущества дистанционного мониторинга, включают также повышение безопасности, предотвращение ложных тревог, сбор информации и данных для контроля. Диспетчер, будучи предупрежденным о ситуациях, требующих ремонта или профилактического обслуживания, примет более эффективное решение, в том числе и относительно направления ремонтного персонала.
Хотя активные решения в области охраны повышает стоимость, комплексный подход, который включает в себя техническое обслуживание и эксплуатационные приоритеты, создает более высокую отдачу от капиталовложений.
