ПРИМЕРЫ ШАБЛОНОВ СТРАНИЦ ОТЧЕТА О РЕЗУЛЬТАТАХ ДИАГНОСТИКИ

1. Титульная страница.


(логотип энергопредприятия)

(Название энергопредприятия)
{название подразделения, в составе которого входит ПТКД) Подразделение термографического контроля и диагностики



УТВЕРЖДАЮ:
Начальник

{название подразделения, в состав которого входит ПТКД)



(подпись)

(ФИО)
2016 г.

Технический отчет № о результатах термографической диагностики электрооборудования и контактных соединений
(.название предприятия, для которого выполнялась диагностика)

Дата выполнения обследования: " "

2016 г.

Начальник ВВЛ (подпись)

{ФИО)

Начальник ПТКД (подпись)

[ФИО)

Термографист (подпись)

{ФИО)

2. Страница с перечнем используемых в отчете терминов и сокращений.

Перечень используемых в отчете терминов и сокращений.


Дистанция

Расстояние между поверхностью объекта и объективом тепловизора при съёмке

Загрузка по фазам

Отношение величины измеренного тока соответствующей фазы объекта к его номинальному току в процентах

Избыточная температура (дТ)

Превышение измеренной температуры контактных соединений (контактов) над температурой аналогичных контактных соединений других фаз (фазы с наименьшей температурой), находящихся в одинаковых условиях

Измеренные токн ф. А, В, С КИ

Токи установившегося режима, протекающие по фазам А, В, С объекта во время съёмки термограммы
Относительная излучательная способность поверхности объекта (степень "черноты" его поверхности в инфракрасной области электромагнитного спектра). Представляет собой отношение энергии, излучаемой поверхностью объекта к энергии, излучаемой абсолютно чёрным телом при одной и той же температуре. Изменяется от 0 (полностью отражающая поверхность) до 1 (абсолютно чёрное тело)

Коэффициент дефектности (Кд)

Отношение измеренного превышения температуры контактных соединений (контактов) к превышению температуры, измеренному на целом участке провода (шины), отстоящем от контактных соединений на расстоянии не менее 1м

Ном. нагрузка

Номинальная полная паспортная мощность (для силовых электрических сборок и фидеров - сумма полных паспортных мощностей всех потребителей, питающихся от них)

Ном. напряжение

Паспортная величина линейного напряжения объекта

Область

Участок термограммы, ограниченный замкнутой кривой (обычно это прямоугольник или круг, их размеры и положение оператор может изменять). Служит для более детального анализа отдельных участков термограммы

Объект

Силовая электрическая сборка, трансформатор, электрический аппарат, концевая муфта фидера и т.п., содержащие подлежащие обследованию электрооборудование и/или контактные соединения и контакты

Превышение температуры (ДТ)

Разность между измеренной температурой контактных соединений и температурой окружающего воздуха

Прогнозируемые температуры при номинальной или 50%-й загрузке

Расчетные температуры, превышения температур и избыточные температуры контактных соединений, контактов и токоведущих частей фаз при работе объекта с номинальной (100%-й) или нагрузкой, равной половине номинальной (50%-й) при длительном установившемся режиме работы

Съёмка

Процесс обследования объекта с помощью тепловизора с целью определения теплового состояния объекта, а также элементов его конструкции

Тепловизор

Оптико-электронный прибор, позволяющий визуализировать тепловое поле (распределение температур) на поверхности объекта без прямого контакта с ним. Позволяет осуществлять запоминание термограммы для последующей обработки на персональном компьютере

Термограмма

Картина теплового поля объекта, запечатлённая на бумаге или в электронных средствах отображения информации

Тмакс.

Максимальная температура, зафиксированная внутри выделенной области или на линии профиля в градусах Цельсия

Токр.

Температура окружающего воздуха в районе объекта на момент съемки термограммы

Электрические параметры объекта

Номинальные, а также измеренные в момент съёмки значения мощности, напряжения и фазных токов объекта диагностики. Они необходимы для вычисления прогнозируемых температур при 100%-й (номинальной) электрической нагрузке объекта

3. Страница с рекомендациями по интерпретации и анализу термограмм.

Рекомендации по интерпретации и анализу термограмм.

  1. Внимательно рассмотрите термограмму объекта. Вы увидите, что его контуры и даже мелкие детали легко распознаются, т. к. тепловизор имеет высокое пространственное и температурное разрешение.
  2. Справа от термограммы Вы видите цветовую палитру, которая служит для визуализации температурного поля объекта. Рассматривая эту палитру и шкалу температур (справа от неё), Вы можете с достаточно высокой точностью (5—10% от верхнего предела температурной шкалы) оценить температуру в любой точке термограммы. После небольшой тренировки Вы легко научитесь видеть объект в инфракрасном спектре и оценивать температурные поля. Цветовые палитра построена так, чтобы цвета, субъективно воспринимаемые человеческим глазом как более "тёплые", находились в верхней части палитры, а более "холодные''— в нижней её части.
  3. Для точного измерения температуры в отдельных точках термограммы служит точечный измеритель в виде перекрестия с цифрами значения температуры возле него.
  4. Для более детального анализа какого-либо участка термограммы служит инструментальное средство "Область". Используются области 2-х конфигураций: прямоугольник и круг, их размеры и положение на термограмме в процессе создания отчёта можно произвольно изменять. Максимальные температуры областей автоматически выводятся на термограмме рядом с областью.
  5. На страницах отчета Вы также найдёте название и месторасположение объекта диагностики, его параметры и комментарий, содержащий дополнительную информацию о термограмме и/или объекте диагностики.
  6. На некоторых термограммах отдельные инструментальные средства могут отсутствовать ввиду их ненадобности, вследствие чего некоторые графы таблиц результатов будут пустыми.
  7. Если Вас не удовлетворяет количество и расстановка на термограмме точечных измерителей температуры, областей, а также любые другие параметры отчёта, обратитесь к его создателю, он легко и быстро выполнит все Ваши пожелания.
  8. Классификация дефектов контактных соединений производится на основании нижеприведённой таблицы, связывающей степень нагрева, характеристику дефекта и срок его устранения.

Класс
дефекта

Критерии оценки температурного состояния контактов и контактных соединений

Рекомендуемые
сроки
устранения
дефектов

Контакты электрических аппаратов и болтовые контактные соединения

Опрессованные контактные соединения

] нзм. = ( 0,3-0,5 )1 ном.

I изм. = (0,5-1,0 )1 ном.

I изм. = ( 0,3-1,0 )1 ном.

избыточная температура, °С

Коэффициент
дефектности,
о.е.

темпера
тура,
°С

превышение
температу
ры,

избыточная температура, °С

Коэффициент
дефектности,
о.г.

1.

2.

3.

4.

5.

6.

7.

8.

Дефект в начальной стадии развития

5-10

<1,2

меньше значений, приведенных в НД4 (критерии оценки - по столбцу б)

5-10

5-10

< 1,2

Устранить при плановом выводе в ремонт, но не позднее, чем через 6 мес.

Развивший
ся
дефект

10-30

1,2- 1,5

от 10 до значений, приведенных в НД4 (критерии оценки - по столбцу 6)

10-30

1,2-1,5

Выполнять учащенный контроль 1 раз в месяц. При росте температуры, устранить при первой возможности, но не позднее начала ОЗМ. В случае выявления подобного дефекта в период ОЗМ - устранить по аварийной заявке

Аварийный
дефект

>30

> 1,5

больше значений, приведенных в НД4

>30

> 1,5

Устранить по аварийной заявке

Примечания:

  1. Сопоставлению с приведенными в таблице критериями лля контактов электрических аппаратов и болтовых контактных соединений, касающимися температур и превышений температур (столбцы 4 и 5) подлежат измеренные значения последних, пересчитанные к номинальному току.
  2. Сопоставлению с приведенными в таблице критериями, для контактов электрических аппаратов и болтовых контактных соединений, касающимися избыточных температур (столбцы 2 и 3), а также для опрессованых контактных соединений (столбцы 6 и 7) подлежат измеренные значения последних, пересчитанные к половине номинального тока.
  3. Из опыта эксплуатации известно, что дефекты сварных контактных соединений, избыточная температура которых больше 5°С, считаются опасными и их можно классифицировать как аварийные.
  4. НД — нормативные документы (ГКД, ГОСТы и т. п.).

Рабочие страницы

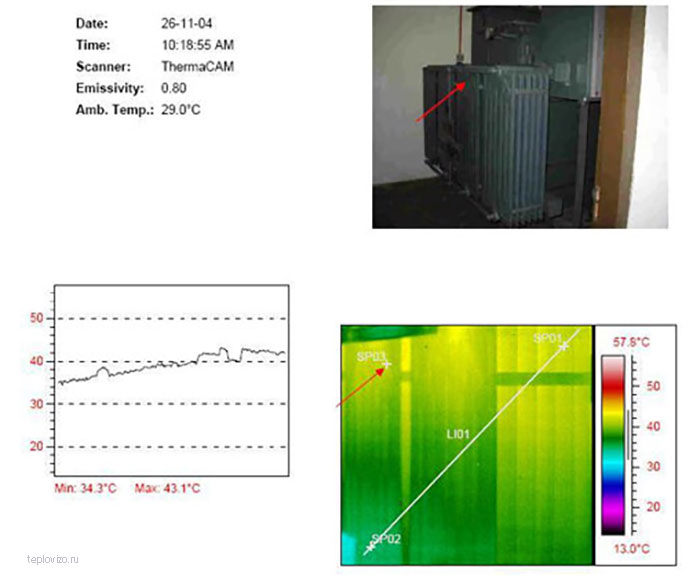

Рабочая страница результатов обследования

4. Рабочая страница (варианты для болтовых контактных соединений и контактов электрических аппаратов с токами через них при диагностике, равными (0,3-0,5)*1 ном., а также сварных и опрессованых контактных соединений и токами через них, равными (0,3-1,0)*1 ном.).
5. Рабочая страница (варианты для болтовых контактных соединений и контактов электрических аппаратов и токами через них при диагностике, равными (0,5-1,0)*1 ном.).
6. Рабочая страница (варианты №№ 1 и 2 для электрооборудования).
7. Рабочая страница (варианты №№ 3 и 4 для электрооборудования).

Перечень электрооборудования (присоединений), отключенных на момент обследования:


Вид электрооборудования, контактных соединений, токоведущей части

Месторасположение (№ помещения, отметка, № опоры и т. п.)

Оперативное
наименование
ОРУ,ЗРУ,КЩВЛ

Оперативное наименование секции сборки ячейки (поля)

Оперативное
наименование
объекта

Система шин

-

ОРУ-330

поля 1 -4

все присоединения

Разрядник

-

ОРУ-110

ячейка 8

РВС-110-1С

Трансформатор

площадка 1АТ, 2АТ

ОРУ-330

-

1 АТ

Секция 0,4 кВ

отм. +1,1; п. 123/3

КРУ-6 кВ ПС

2ННА

ячейки 23-31

Список дефектов, выявленных при диагностике:


Место
распо
ложение

Наиме
нование
РУ

Опера
тивное
нанме-
нова-ние

Описание
дефекта

Фаза

Т,
°С

Превыш. темп. °С

Избы
точная
темпер.
°С

Коэф.
дефек
тности

Класс
дефекта

Рекомендуемый срок устранения

Блок 1

секция
12Н

Ф-1

болтовое присоединение кабеля

А

78

47

-

-

Развившийся

Учащенный контроль 1 мес.

Блок 1

секция
12Н

Ф-1

болтовое присоединение кабеля

В

23

8

-

-

Начальная
стадия

При
плановом ремонт, но не позднее 3-х месяцев

Блок 3

секция
322НА

ОПГ-8

нижний
втычной
контакт
автомата

А

107

82

-

-

Аварий
ный

По
аварийной
заявке

2СШ

ОРУ-110

В-2СШ

Опрессованное соединение спуска к верхнему выводу ТТ

С

123

-

68

3,21

Аварий
ный

По
аварийной
заявке

Секция 1

ОРУ-330

РВМК-
330-1СШ

2-й основной элемент от провода холоднее других на 4°С

В

-

-

-

-

-

Выполнить испытания и принять решение в теч. 7 дней

2СШ

ОРУ-ПО

В-110- 1АТ

Нагрев торца модуля выключателя

А

-

-

5

-

-

30 дней

Итоговые данные:


Контакты и контактные соединения:

Класс дефекта

Количество

Начальная стадия

1

Развившийся дефект

1

Аварийный дефект

2

Всего:

4

Электрооборудование:

Разрядники

1

Воздушные выключатели

1

Всего:

2

Итого:

6

Обследование выполнено тепловизором типа зав. №
