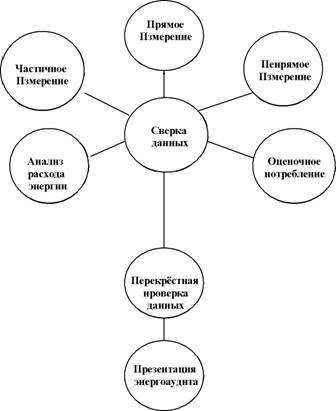

Существующие технические приёмы, используемые аудиторами для получения данных по количеству потребленных энергоресурсов различным оборудованием, показаны на рис. 1.
После измерений, сопоставляют величины таким образом, что энергия, использованная каждой категорией потребителей, суммируется и сравнивается с общим объёмом энергопотребления на объекте. Для уточнения данных устраивается перекрестная проверка. Эта информация включается в энергоаудит.
Рис.1
РАСЧЕТ ПОТРЕБЛЕННОГО ТОПЛИВА
Если энергоресурсы поставляются в известных количествах и возможно измерить объёмы поставок в любое время, счётчики для прямого измерения потребленного топлива использовать не обязательно.
Расчёт потреблённого топлива - это метод вычисления энергопотребления для первичного топлива, которое не измеряется в разрезе общего расхода энергии. Данный приём наиболее часто используется по отношению к НЕФТЯНОМУ ТОПЛИВУ и УГЛЮ. Вычисление требует владения следующей информацией:
На начальном периоде:
Количество топлива на складе (S1)
В течение периода:
Количество топлива поставленного (D)
В конце периода:
Количество топлива на складе (S2)
Отсюда рассчитываем потребление:
П = D + S1 -S2
Расчёт потреблённого жидкого топлива обычно включает различные приёмы измерения: от традиционной масломерной линейки до цифровых нефтяных резервуаров. Первые два приёма, которые измеряют скорее объём, чем давление, могут иметь погрешности в отношении изменений температуры, если она не сохраняется на постоянном уровне. Для горизонтальных цилиндрических резервуаров, масломерной линейки или поплавкового уровнемера шкалы должны быть как следует проградуированы.
Примеры измерительных приспособлений:
- Цистерны с известными объёмами
- Поплавковые уровнемеры
- Манометр (аналоговый)
- Манометр (цифровой)
ИНТЕГРИРОВАНИЕ ПОКАЗАТЕЛЕЙ ПЕРЕНОСНЫХ ИЗМЕРИТЕЛЕЙ
На рис. 2 представлен пример ГРАФИКА НАГРУЗКИ, полученного с помощью сложных измерительных приборов, таких как регистратор потребления энергии или ультразвуковой расходомер. Важность подобных диаграмм заключается в том, что они демонстрируют изменение количества потреблённой энергии за период времени. Эта информация помогает сравнить фактические изменения объёма потреблённой энергии с ожидаемыми, а также показывает, насколько успешно функционируют ручная и автоматическая системы управления. Определяя потенциальные возможности энергосбережения, графики нагрузки могут указывать на следующие факторы:
- Повреждения систем контроля;
- Системы контроля, управляемые операторами вручную;
- Различие эффективности электропотребления на различных рабочих сменах;
- Потери и утечки.
Графики потребления энергоносителей и воды должны быть включены в отчёты по энергоаудиту, так как они наглядно отражают существующие проблемы и, таким образом, выявляют конкретные пути экономии энергии.

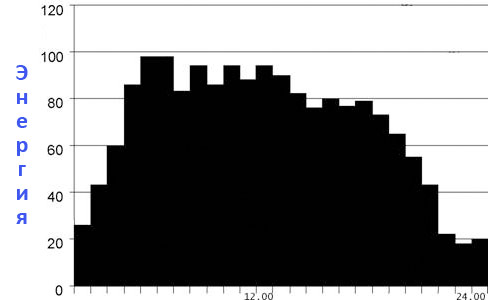

Рис. 2 Cуточный график
Расход энергии может также измеряться стационарными или переносными счётчиками посредством определения величины параметров, относящихся к потреблению энергии. Примерами таких параметров являются электрический ток, расход пара и наработка в часах. Для перевода этих параметров в единицы потребляемой энергии, необходимо знать такие параметры, как: напряжение, энтальпия парообразования или среднее потребление мощности во время работы.
Опытный энергоаудитор по некоторым измеренным параметрам сможет определить энергетические потоки.
Например, по измеренному току потребление электрической энергии можно рассчитать с помощью величины напряжения и коэффициента мощности.
При исследовании теплоиспользующего оборудования энергопотребление можно определить с помощью расчёта энтальпии подаваемого пара и возвратного конденсата.
Для оборудования, работающего с постоянным графиком нагрузки, одночасовые счётчики используются для определения общей величины потребления.
Потребление энергии также может быть измерено непрямым путём. Рассмотрим два самых часто используемых метода расчёта: регрессионного анализа и проверочного теста.
