Разъединители типа РВРЗ-10 вертикально-рубящего типа представлены на рисунке и таблице.
Разъединители состоят из подвижных контактных ножей, неподвижных контактов, тяговых и опорных изоляторов, цоколя и заземляющих ножей.
Цоколь является основанием разъединителя. В цоколе расположен вал с рычагами, предназначенный для оперирования подвижными контактными ножами. При наличии заземляющих ножей в цоколе располагаются валы заземляющих ножей и механическая блокировка, препятствующая включению заземляющих ножей при включенных главных ножах и наоборот. В цоколе имеются отверстия для крепления разъединителя и болт заземления, рядом с которым нанесён знак заземления.
Управление главными ножами разъединителей осуществляется приводами ПДВ-1УЗ или ПЧ-50УЗ. Главные ножи двухполюсных и однополюсных разъединителей могут управляться приводами ПР-ЗУЗ.
Управление заземляющими ножами разъединителей осуществляется приводами ПР-ЗУЗ. Заземляющие ножи разъединителя РВРЗ-10/4000 могут управляться приводом ПЧ-50УЗ.
Каждый заземляющий нож 6 состоит из двух контактов с ламелями. Эти контакты при двух- и трёхполюсной установке устанавливаются на общей медной шине (в поставку завода не входит), закреплённой на стальных стойках, приваренных к валу. При включении ламели входят в медные пластины, установленные на боковых поверхностях неподвижных контактов

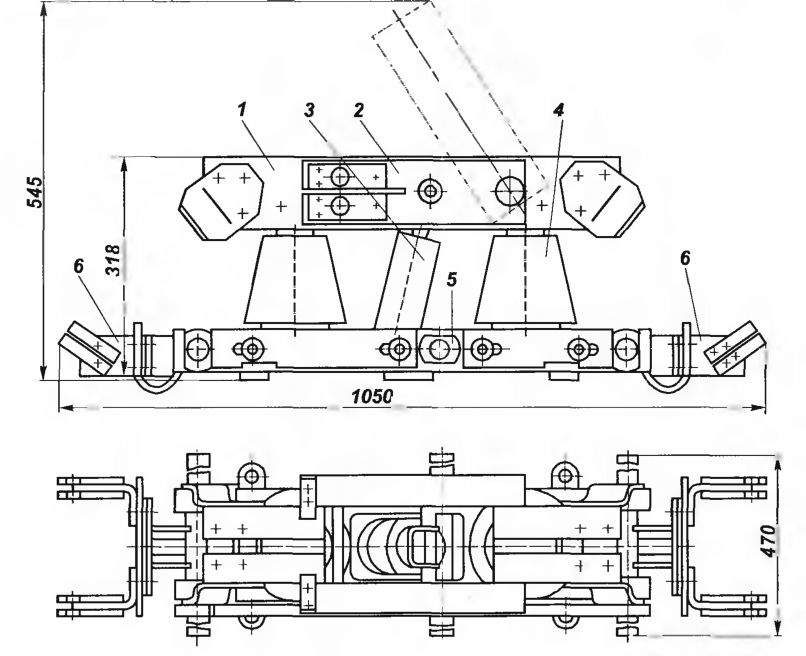

Разъединитель типа РВРЗ-10/2500 У2, РВРЗ-10/2500 УЗ и РВРЗ-10/4000:
1 — нож; 2 — пружины; 3 — тяга; 4 — опорный изолятор; 5 — вал разъединителя; 6 — заземляющие ножи; 7 — тяги приводов заземляющих ножей; 8 — тяга привода разъединителя
Технические данные разъединителей РВРЗ-10
Параметры | РВРЗ-10/2500 У2 РВР-10/2500 У2 РВРЗ-10/2500 У3 РВР-10/2500 У3 | РВРЗ-10/4000 У3 РВР-10/4000 У3 | |
Номинальное напряжение, кВ | 10 | ||
Наибольшее рабочее напряжение, кВ | 12 | ||
Номинальный ток, А | 2500 | 4000 | |
Расстояние между полюсами, мм | 350 | 450 | 550 |
Амплитуда предельного сквозного тока, кА | 125 | 180 | 200 |
Предельный ток термической стойкости, кА | 45 | 71 | |
Время протекания предельного тока термической стойкости, с: |
| ||
для главных ножей | 4 | ||
для заземляющих ножей | 1 | ||
Частота, Гц | 50, 60 | ||
Управление заземляющими ножами разъединителей осуществляется приводами ПР-3УЗ. Заземляющие ножи разъединителя РВРЗ- 10/4000 могут управляться приводом ПЧ-50УЗ.
Каждый заземляющий нож 6 состоит из двух контактов с ламелями. Эти контакты при двух- и трёхполюсной установке устанавливаются на общей медной шине (в поставку завода не входит), закреплённой на стальных стойках, приваренных к валу. При включении ламели входят в медные пластины, установленные на боковых поверхностях неподвижных контактов.
