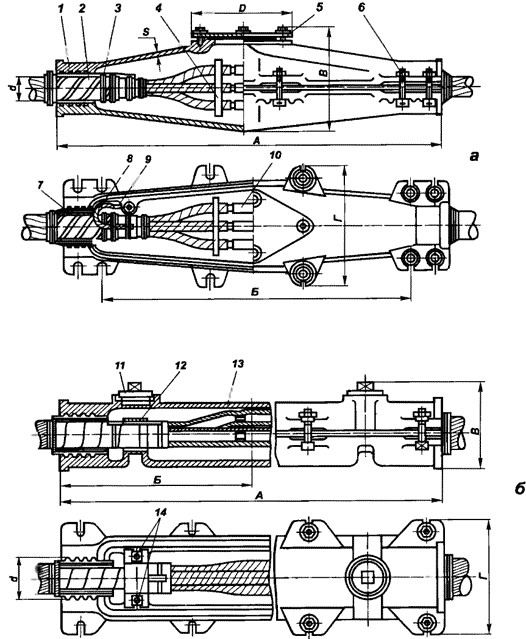

Чугунные соединительные муфты для кабелей до 1 кВ: а — СЧ; б — СЧм
— верхняя половина корпуса; 2 — лабиринтное уплотнение; 3 — кабель; 4 — фарфоровая распорная пластина; 5 — крышка заливочного отверстия; 6 — стяжные болты; 7, 13 — подмотки; I — герметизирующая прокладка в пазу нижней половины корпуса; 9 — заземляющий проводник; 10 — соединительная гильза; 11 — пробка заливочного отверстия; 12 — хомутик; 14 — болты крепления хомутика.
Размеры корпуса чугунных соединительных муфт СЧ
Марка | Сечение жил кабеля, мм2 | Размеры, мм | Масса, | |||||||
муфты | трехжильного | четырехжильного | А | Б | В | Г | D | d | S | кг |
СЧ-40 | До 35 | До 16 | 580 | 460 | 153 | 170 | 164 | 40 | 6 | 9 |
СЧ-50 | 50...95 | 25...70 | 720 | 580 | 185 | 210 | 180 | 50 | 6 | 20 |
СЧ-60 | 120...185 | 95...150 | 830 | 650 | 208 | 240 | 210 | 60 | 6 | 31 |
СЧ-70 | 240 | 185 | 900 | 704 | 235 | 260 | 250 | 70 | 6 | 38 |
Размеры корпуса чугунных малогабаритных соединительных муфт СЧм
Марка | Сечение жил кабеля, мм2 | Размеры, мм | Масса, | ||||||||
муфты | трехжильного | четырехжильного | А | Б | В | Г | D | d | d, | S | кг |
СЧм-40 | До 35 | До 16 | 475 | 315 | 86 | 142 | 98 | 40 | 66 | 4 | 6,5 |
СЧм-50 | 50...95 | 25...70 | 560 | 400 | 95 | 151 | 111 | 50 | 75 | 5 | 11 |
СЧм-60 | 120...150 | 95... 150 | 630 | 470 | 108 | 164 | 128 | 60 | 88 | 5 | 16 |
СЧм-70 | 185...240 | 185 | 700 | 570 | 116 | 172 | 136 | 70 | 96 | 5 | 19 |
