ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ
УДК 621.314.222.8
ОКП 34 1451
РГ 45.33.29.31.49
ОБЩИЕ СВЕДЕНИЯ
Трансформаторы напряжения являются масштабными измерительными преобразователями и применяются в электрических сетях переменного тока частоты 50 и 60 Гц с номинальными напряжениями от 0,38 до 750 кВ включительно.
Трансформаторы изготавливаются для нужд народного хозяйства и на экспорт в страны с умеренным и тропическим климатом. Высота установки нац уровнем моря:
не более 1000 м - для трансформаторов с первичным напряжением до 500 кВ включительно;
не более 500 м - для трансформаторов с первичным напряжением 750 кВ.
Структура условного обозначения
Н - трансформатор напряжения;
ДЕ - наличие емкостного целителя;
О - однофазный;
Т - трехфазный;
К - для комплектных распределительных устройств;
К г - с компенсацией угловой погрешности;
X - вид охлаждения трансформатора:
С - с естественным воздушным охлаждением - сухой,
М - естественная циркуляция воздуха и масла - масляный;
X - класс напряжения первичной обмотки, кВ;
X - год разработки (при наличии в обозначении);
X - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.
В условном обозначении заземляемых трансформаторов на первом месте указывается буква "З", например: "ЗНОМ".
Коды по ОКП приведены в таблице 1.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные технические данные трансформаторов приведены в табл. 2. Трансформаторы соответствуют требованиям ГОСТ 1983-77 и технических условий, по которым они изготавливаются.
По согласованию с предприятием-изготовителем трансформаторы для поставки на экспорт могут изготавливаться с напряжениями, отличными от указанных в табл. 2.
Таблица 1
Требования техники безопасности по РОСТ 12.2.007.3-75.
Класс точности трансформаторов с напряжением вторичной обмотки 127-100 В гарантируется только для напряжения 100 В.

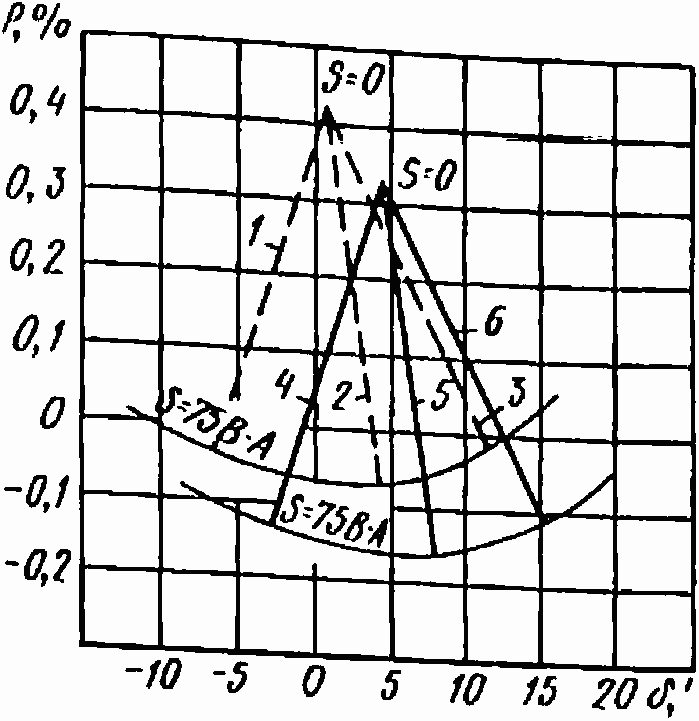

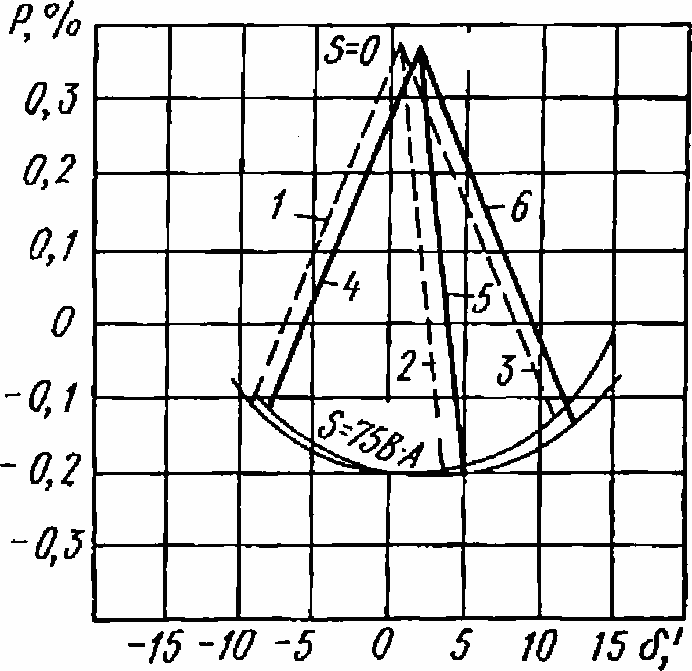

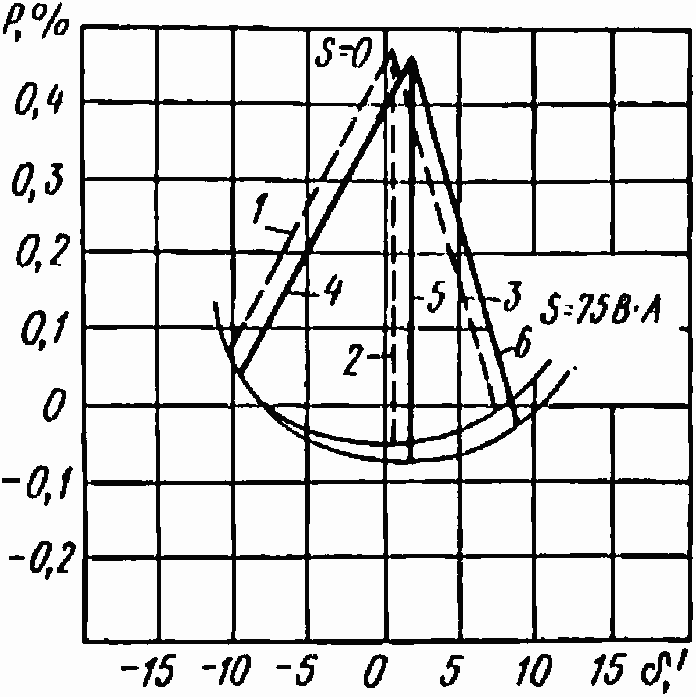

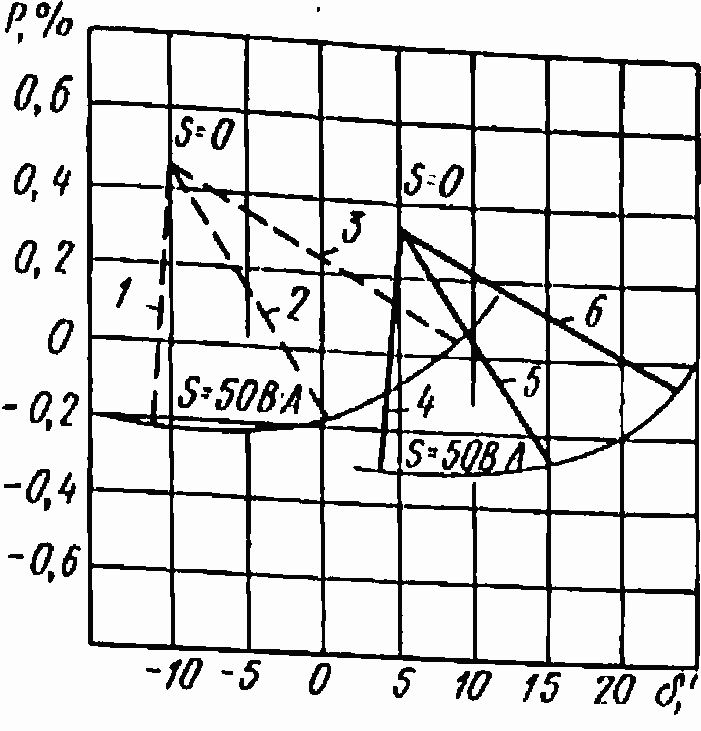

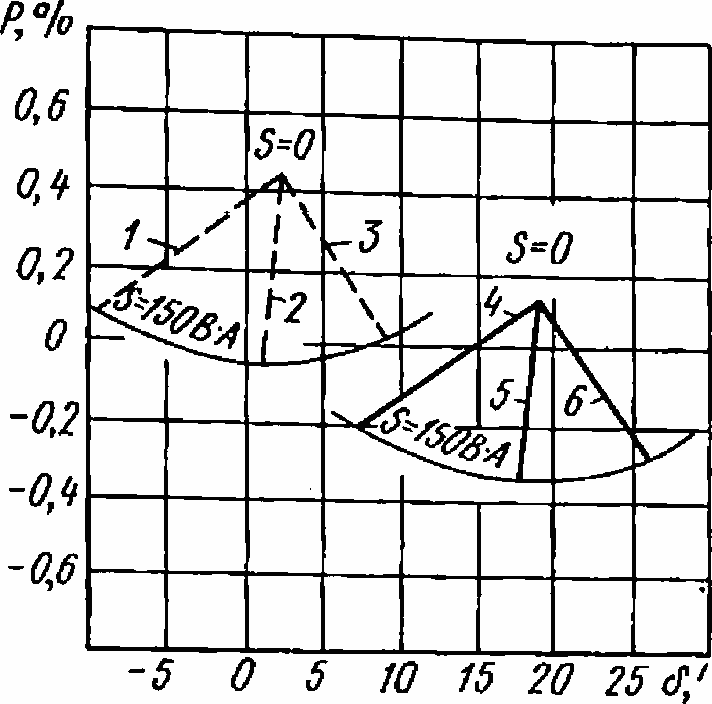

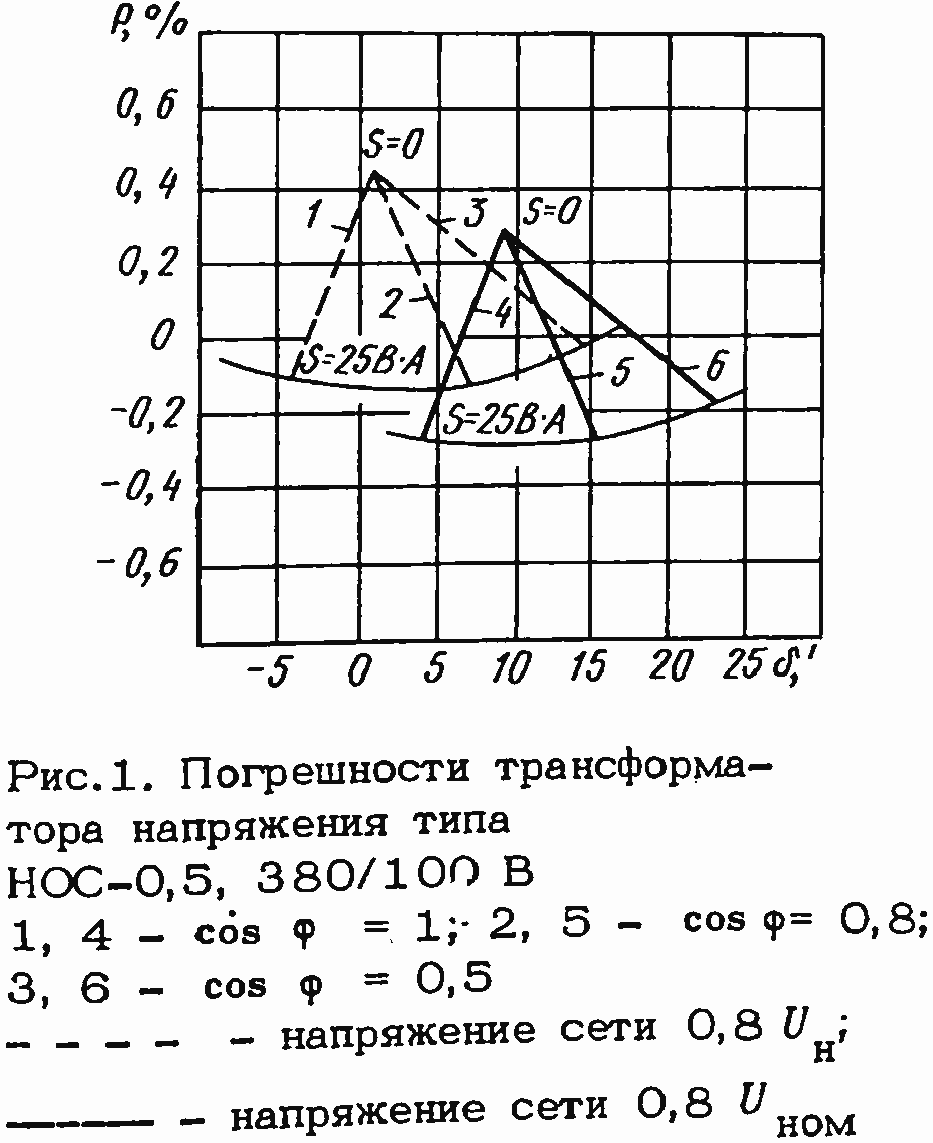

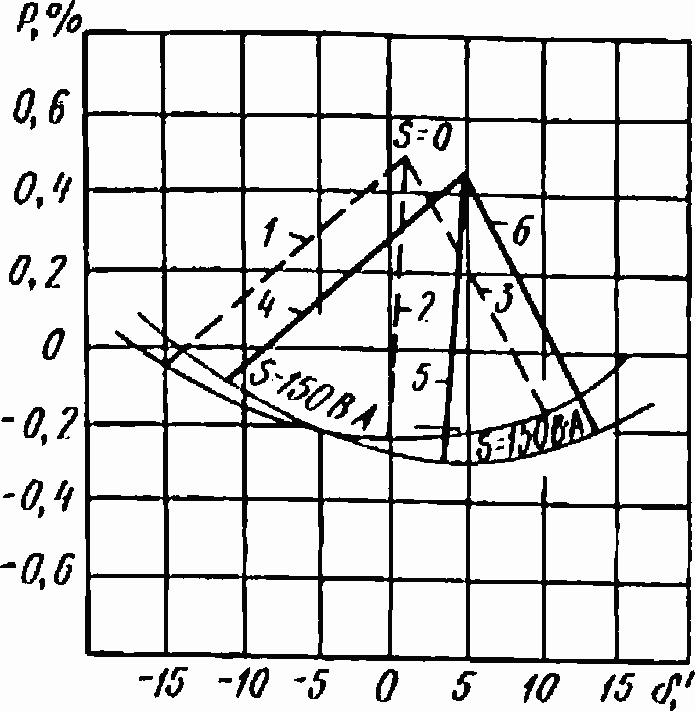

Значения погрешностей угловой и напряжения основных исполнений трансформаторов в зависимости от коэффициента мощности нагрузки (1,4 - cos φ = 1; 2,5 - соэ φ = 0,8; 3,6 - cos φ= 0,5) при напряжении сети 0,8 Uном (пунктирные линии) и 1,2 Uном (сплошные линии) приведены на рис. 1-25. Принципиальная электрическая схема трансформаторов серии НДЕ приведена на рис. 26. Габаритные, установочные и присоединительные размеры трансформаторов приведены на рис. 27-49. Масса трансформаторов указана в табл. 3.
Таблица 2
Испытательные напряжения для каждого конденсатора связи - 262 кВ, для конденсатора отбора мощности и электромагнитного устройства - 55 кВ.

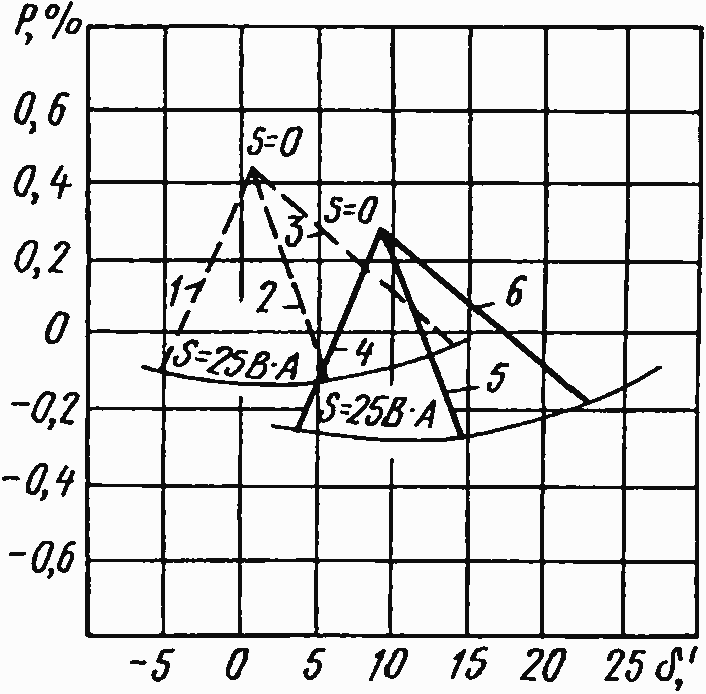

Рис. 2. Погрешности трансформатора напряжения типа НОС-0,5, 660/100 В
Рис. 6. Погрешности трансформатора напряжения типа НОМ-6-77

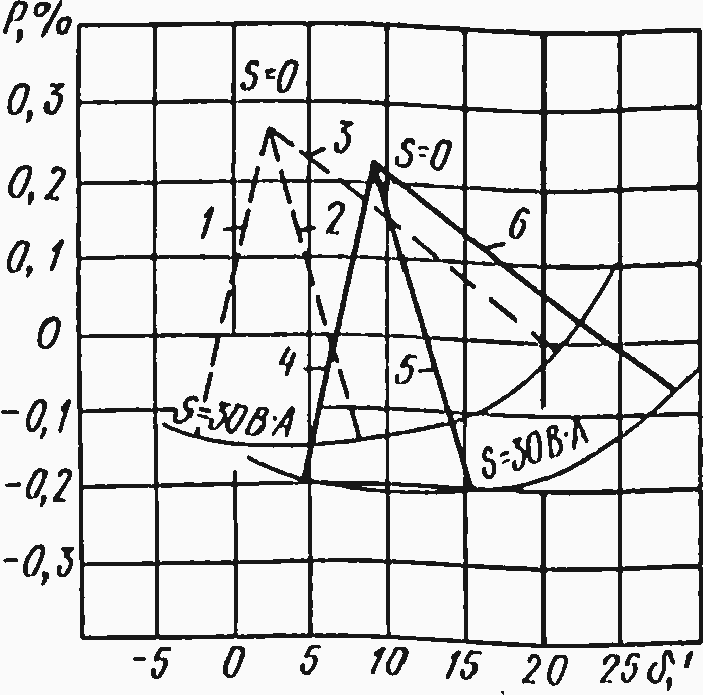

Рис. 3. Погрешности трансформатора напряжения типа НОСК-3

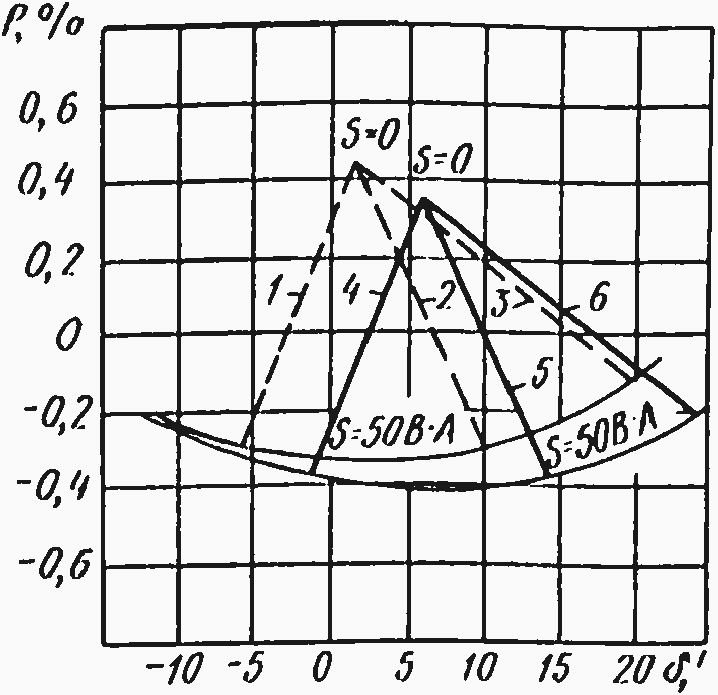

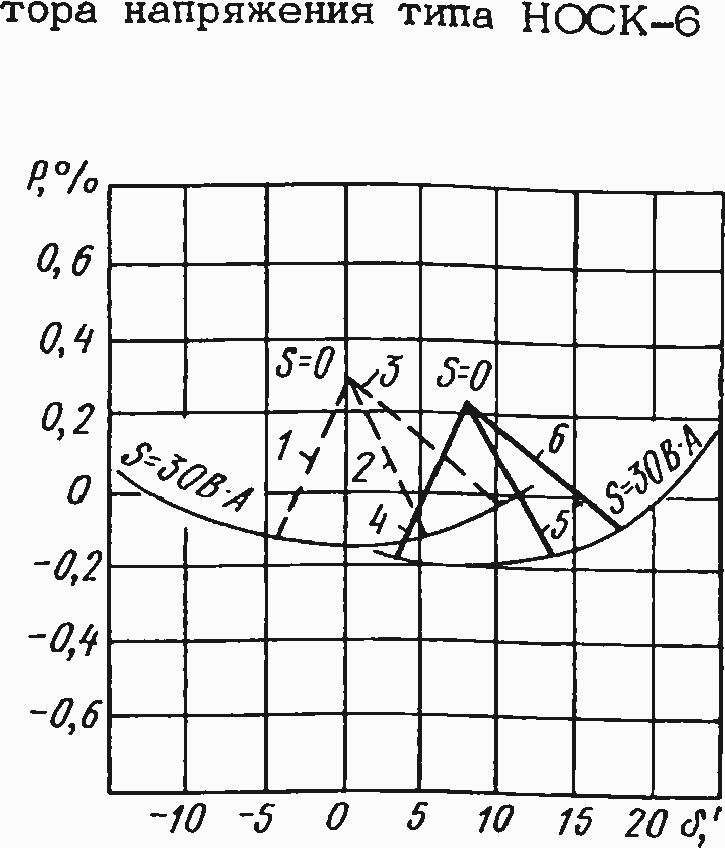

Рис. 4. Погрешности трансформатора напряжения

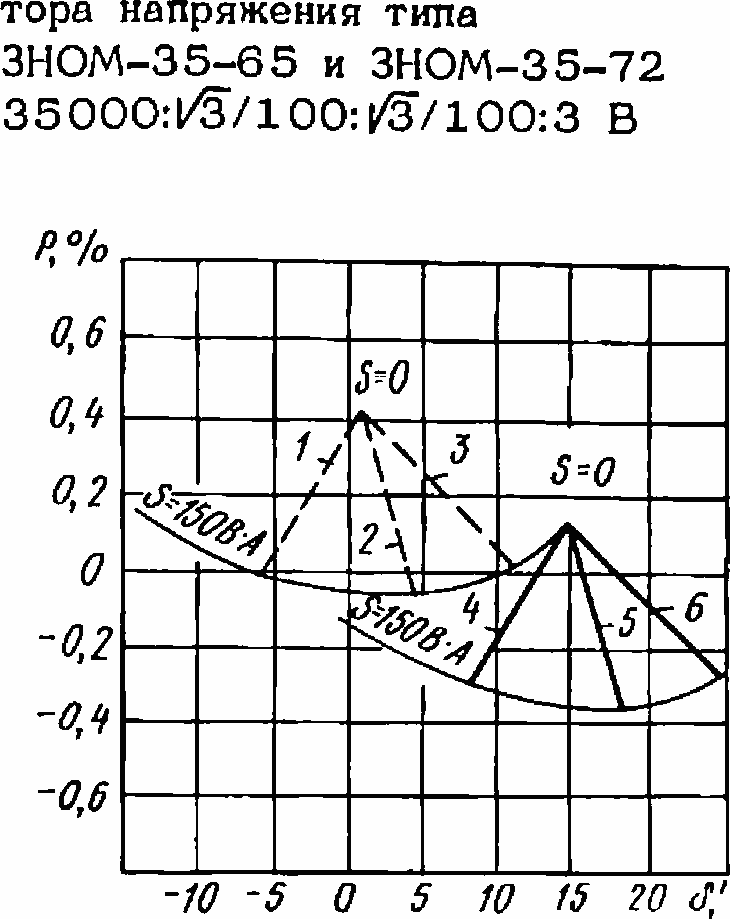

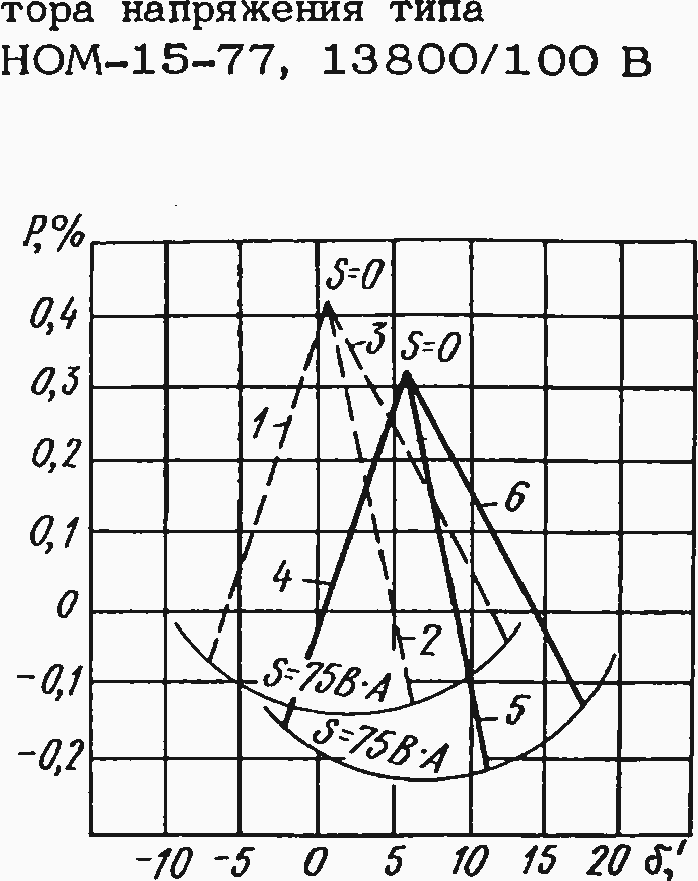

Рис. 7. Погрешности трансформа-

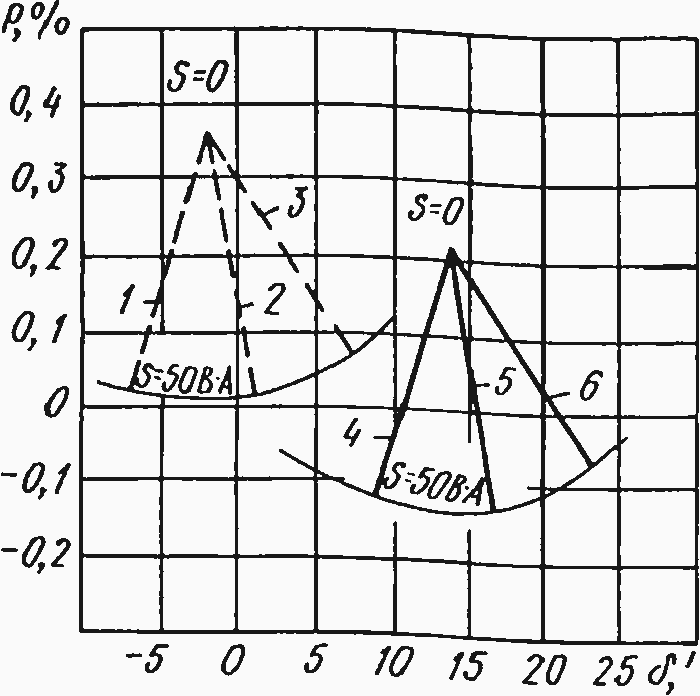

Рис. 5. Погрешности трансформатора напряжения типа НОМ-6-77, 3000/100 В

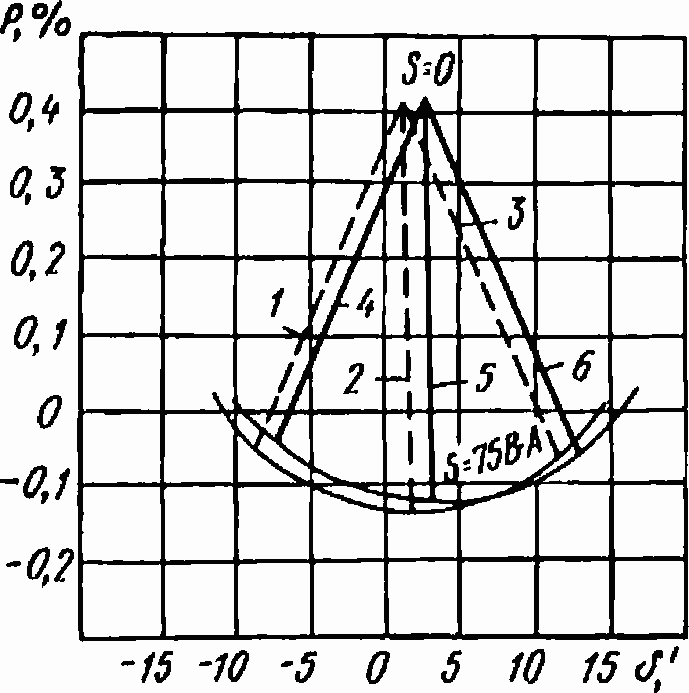

Рис. 8. Погрешности трансформатора напряжения типа НОМ-15-77, 15750/100 В
Рис. 9. Погрешности трансформатора напряжения типа НОМ-15-77, 18000/100 В

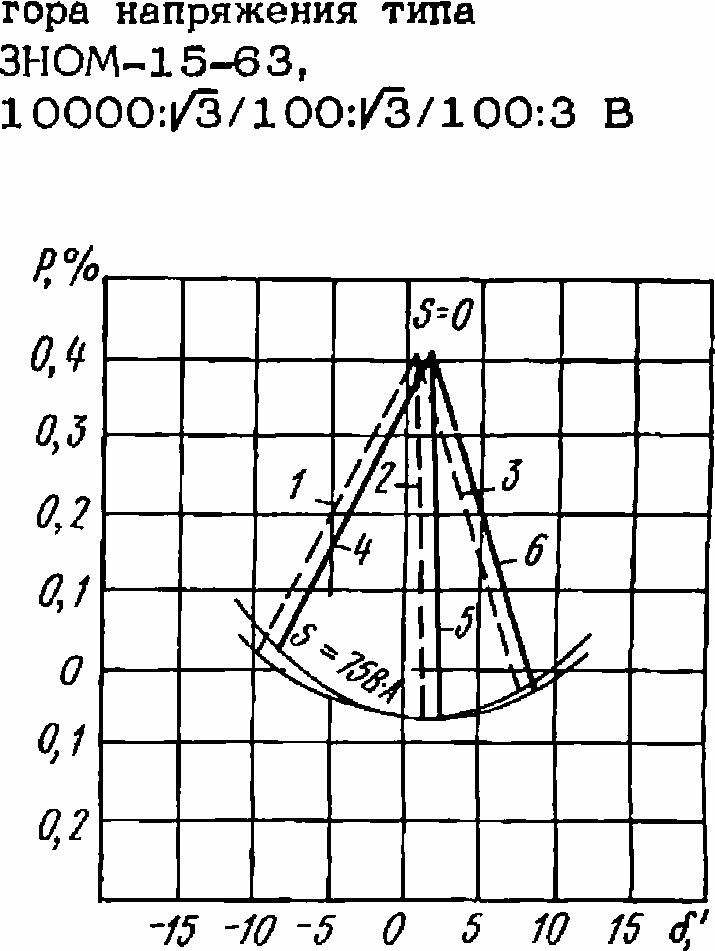

Рис. 10. Погрешности трансформатора
Рис.11. Погрешности трансформатора напряжения типа 3ΗΟΜ-15-63, 6000: √3/100:√3/100:3 В

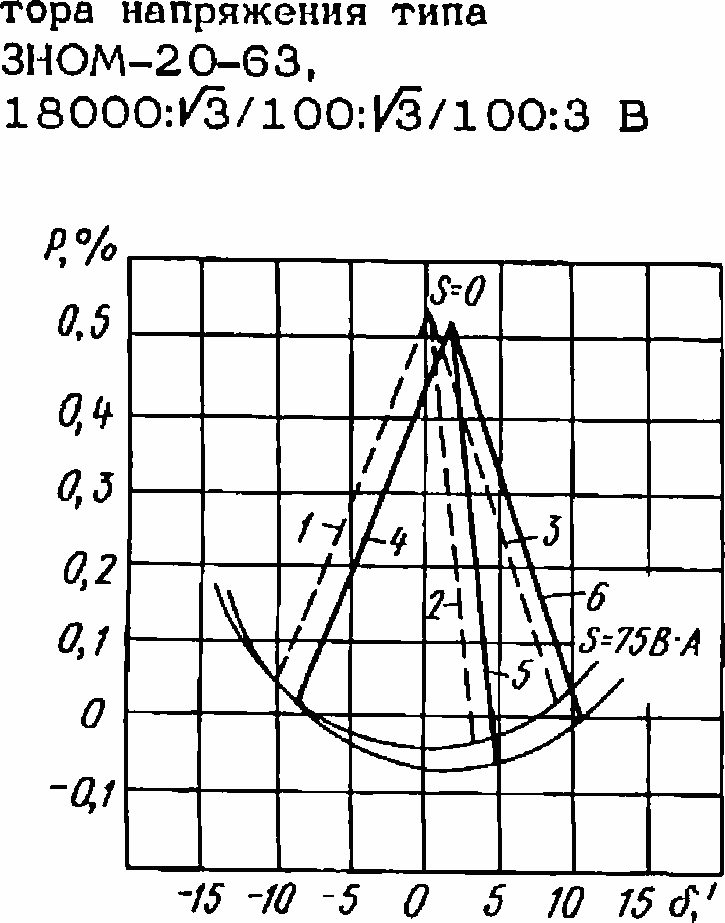

Рис. 12. Погрешности трансформатора
Рис. 13. Погрешности трансформатора напряжения типа ЗНОМ-15-63, 13800:√3/100:√3/100:3 В
Рис. 14. Погрешности трансформатора напряжения типа ЗНОМ-15-63, 15750:√3/100:√3/100:3 В

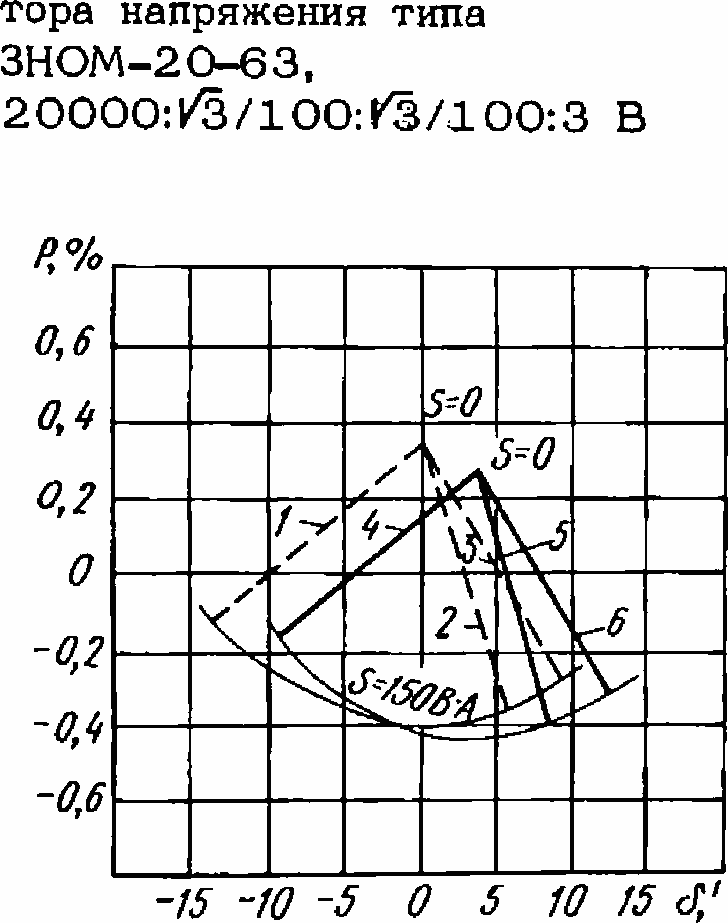

Рис. 15. Погрешности трансформатора
Рис. 16. Погрешности трансформатора
Рис. 17. Погрешности трансформатора напряжения типа ЗНОМ-24-69

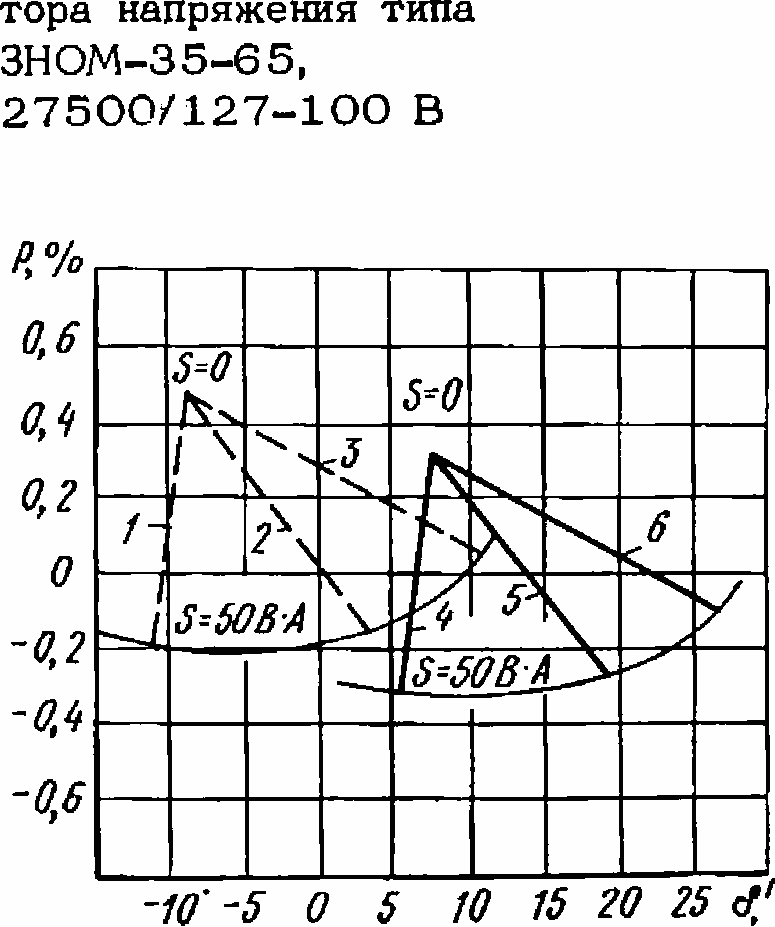

Рис. 18. Погрешности трансформатора
Рис. 19. Погрешности трансформатора

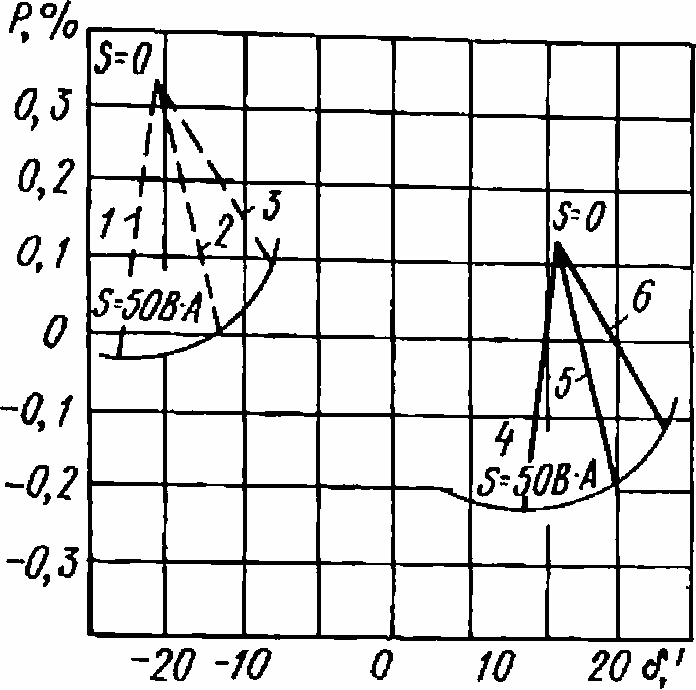

Рис. 20. Погрешности трансформатора напряжения типа НТС-0,5, 380/100 В
Рис. 21. Погрешности трансформатора напряжения типа НТС-0,5, 660/100 В

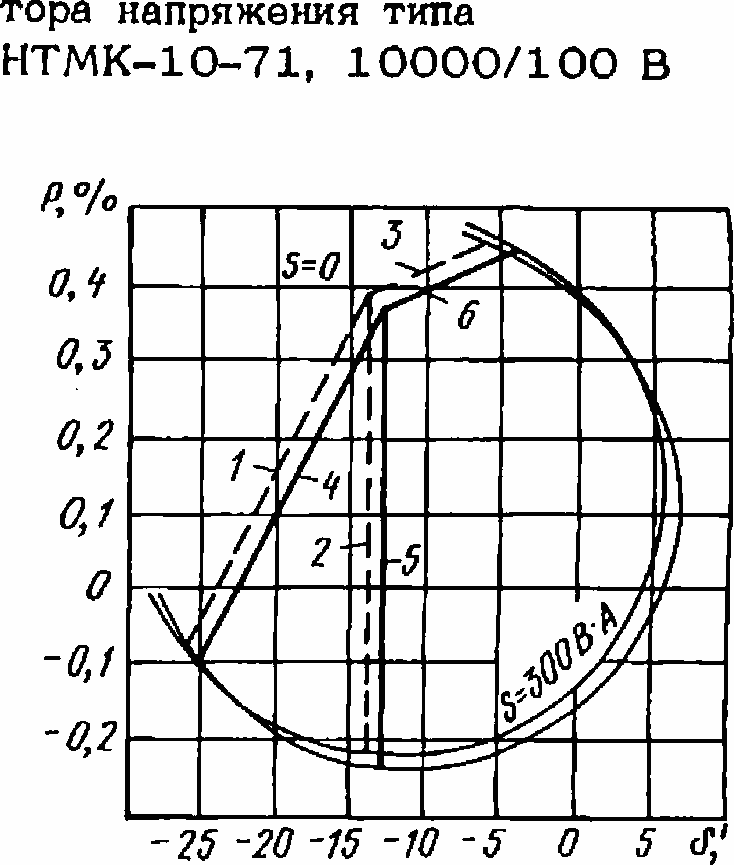

Рис. 24. Погрешности трансформатора

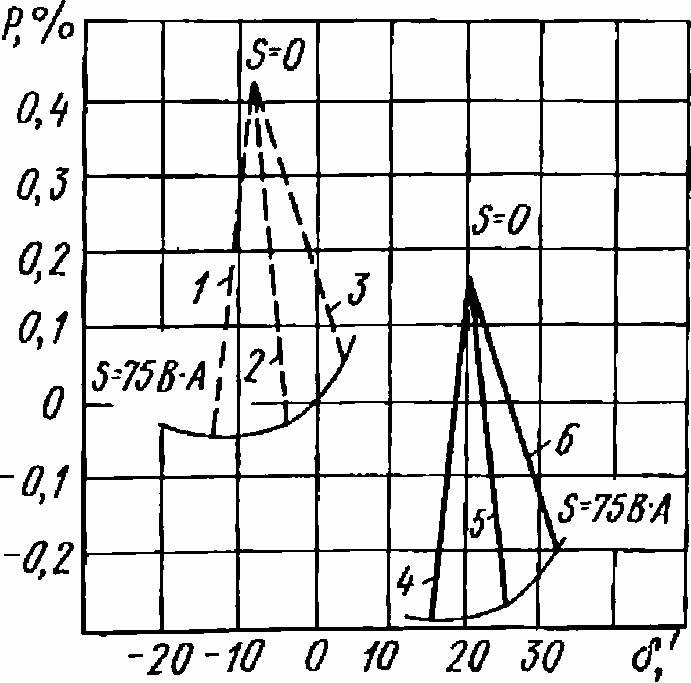

Рис. 22. Погрешности трансформатора напряжения типа НТМК-6-71, 3000/100 В
Рис. 25. Погрешности трансформаторов напряжения типов НДЕ-500-72У1, НДЕ-750-72У1

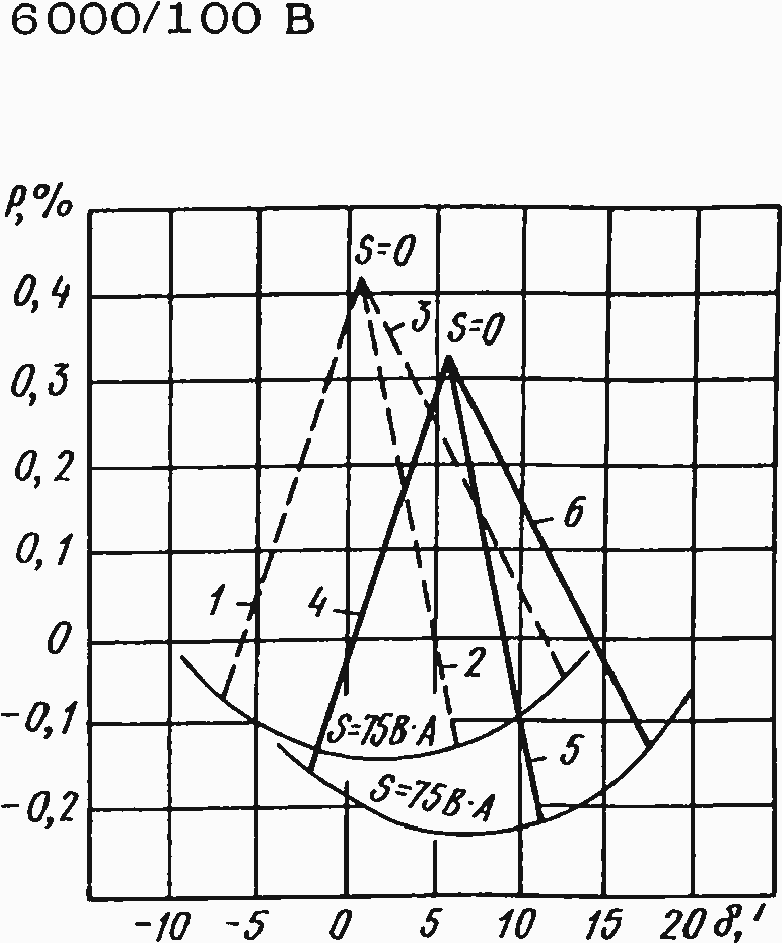

Рис. 23. Погрешности трансформатора напряжения типа НТМК-6-71, 6000/100 В

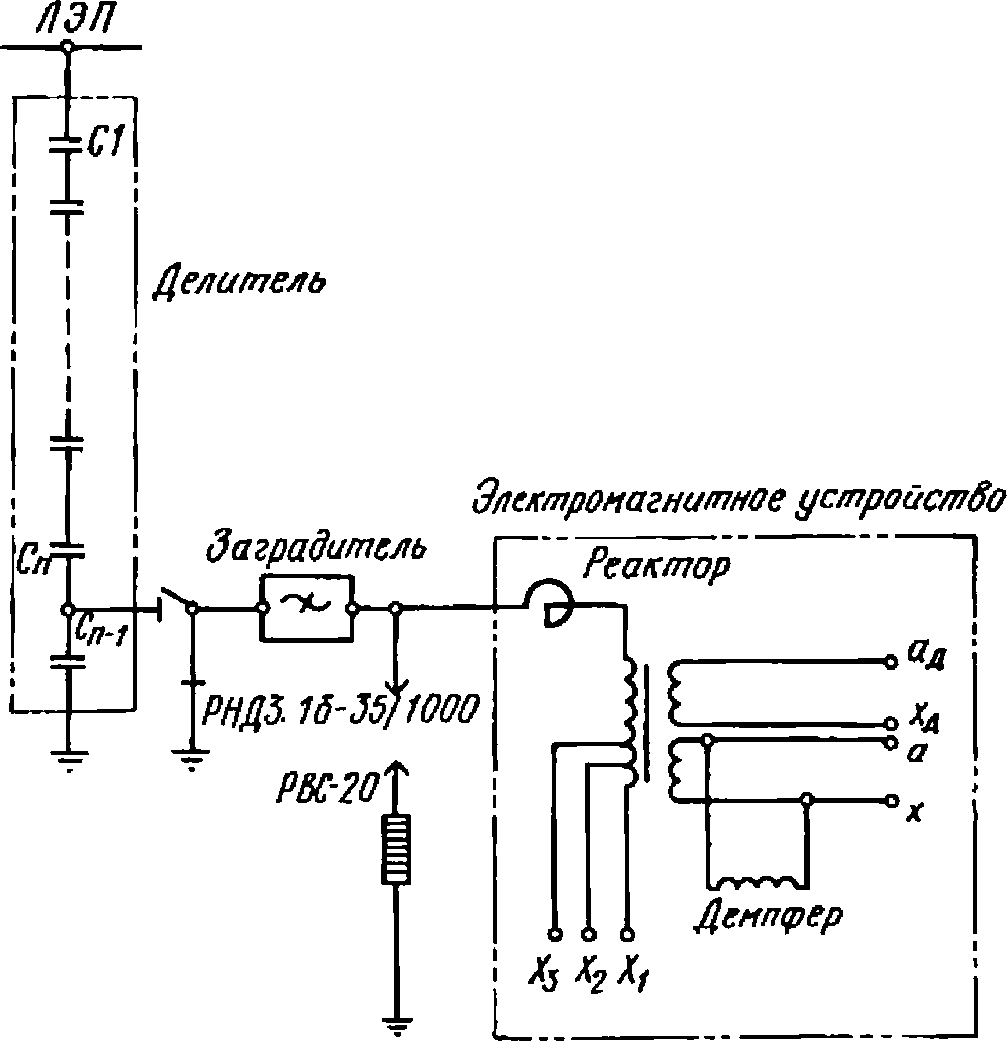

Рис. 26. Принципиальная электрическая схема трансформаторов серии НДЕ

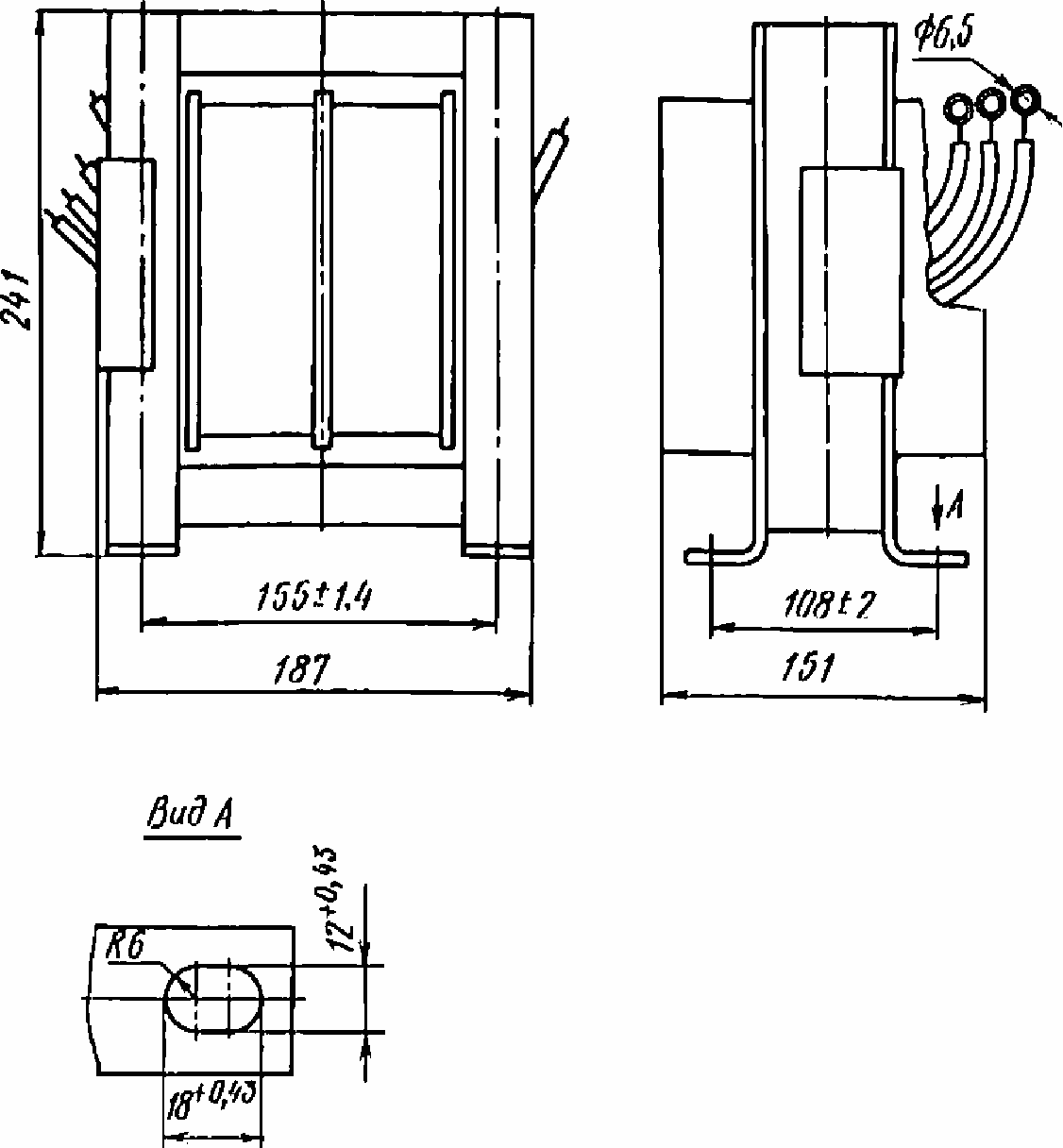

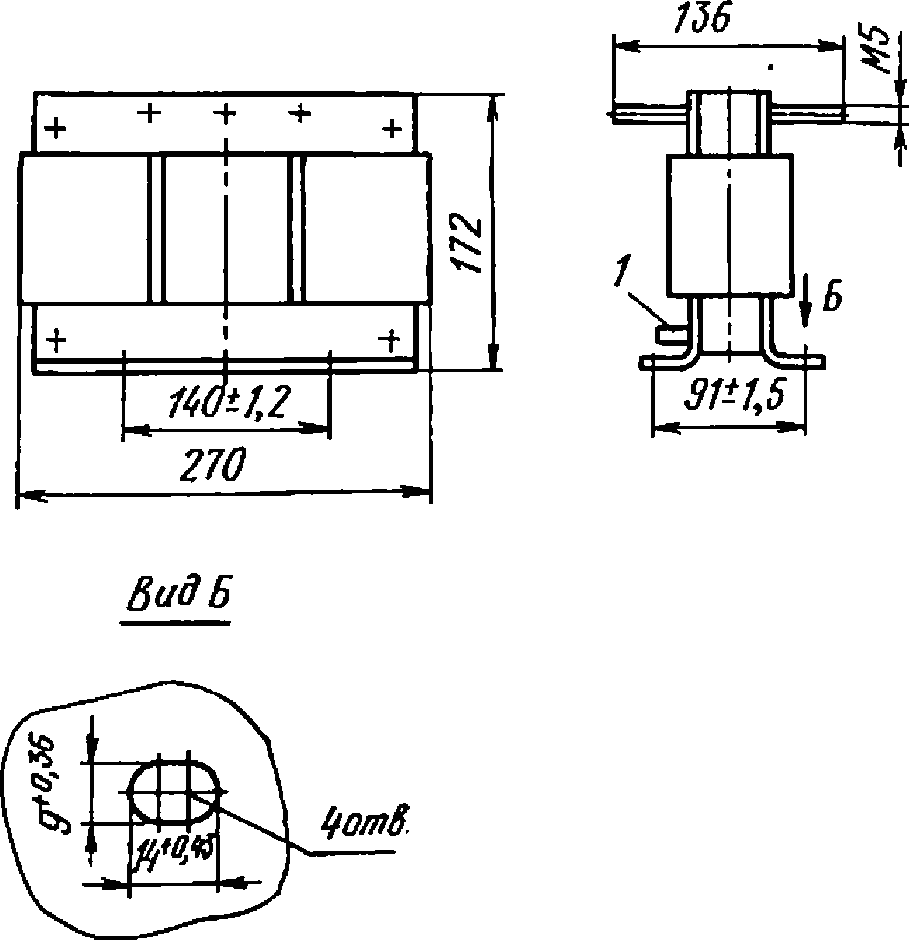

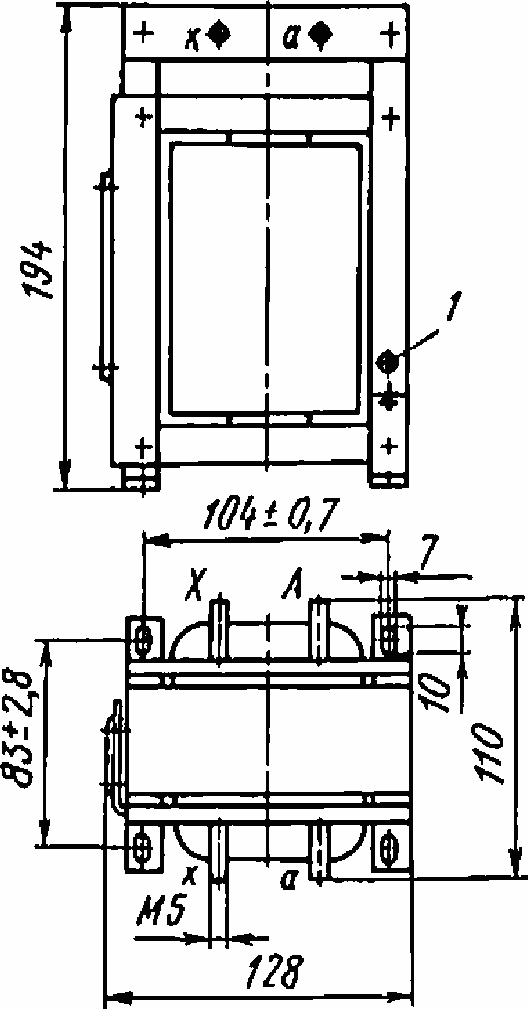

Рис. 27. Габаритные, установочные и присоединительные размеры трансформатора типа НОС-0,5УХЛ4, НОС-0,504:
1 - болт заземления М6
Рис. 30. Габаритные, установочные и присоединительные размеры трансформаторов типов НОСК-6У5 и НОСК-6Т5

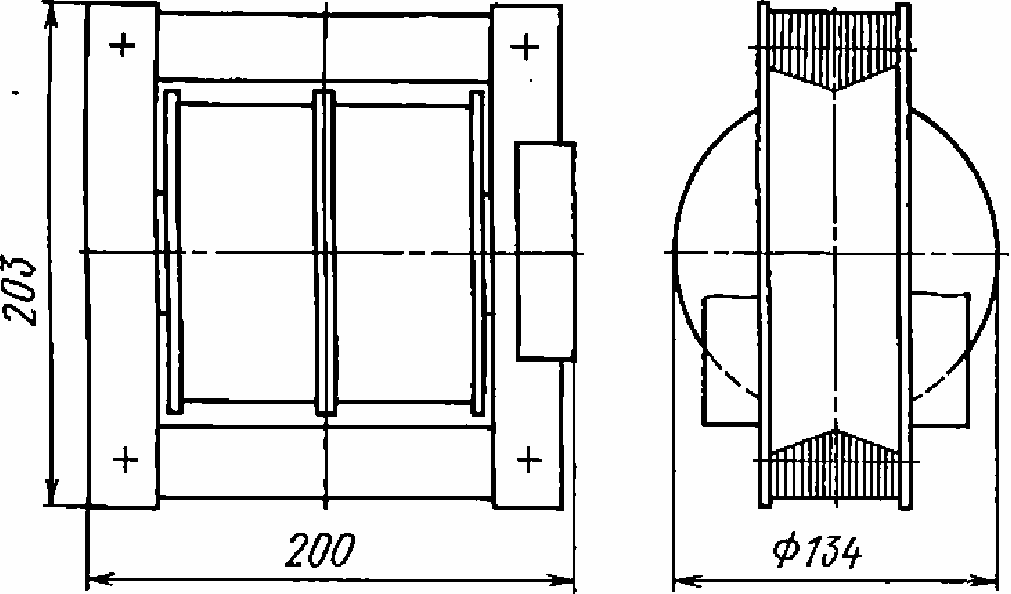

Рис. 28. Габаритные, установочные и присоединительные размеры трансформаторов типа НОСК-ЗУ5

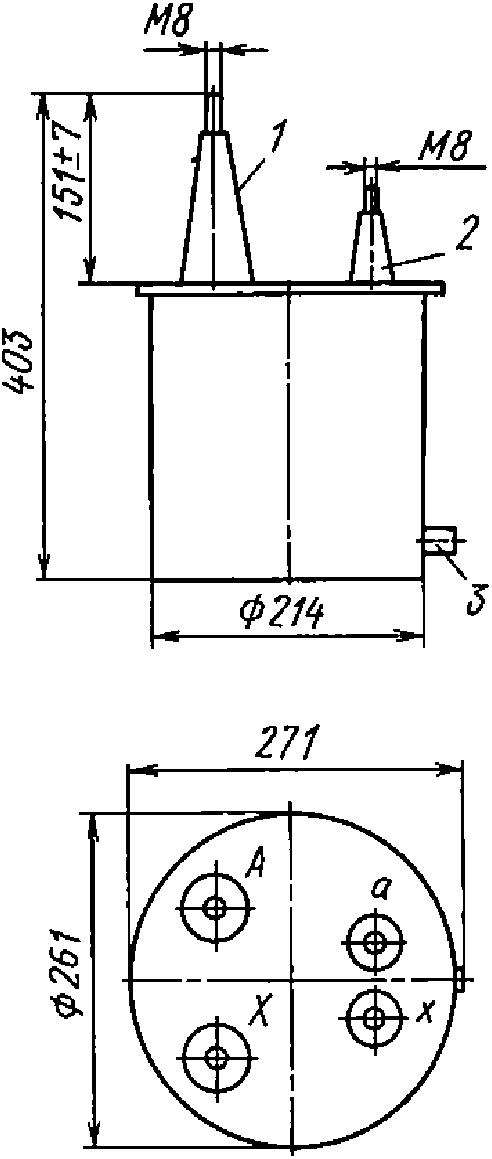

Рис.31. Габаритные, присоединительные размеры трансформатора типа НОМ-6-77УХЛ4:
1 - ввод ВН; 2 - ввод НН; 3 - болт заземления М8
Рис. 29. Габаритные, установочные и присоединительные размеры трансформаторов типа НОСК-ЗТ5
Рис. 32. Габаритные, присоединительные размеры трансформатора типа НОМ—6—7704
1 - ввод ВН; 2 - ввод НН; 3 - воздухоосушитель; 4 - болт заземления Μ8

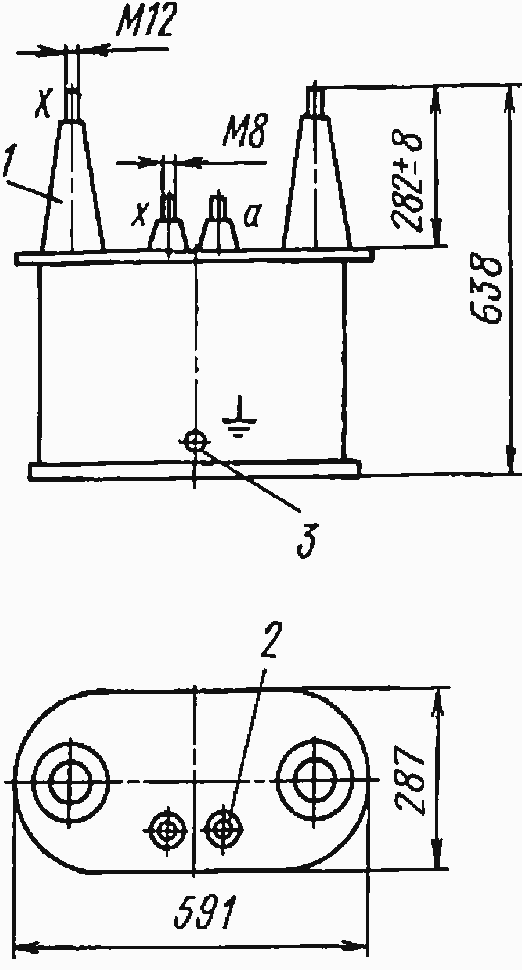

Рис. 33. Габаритные и присоединительные размеры трансформатора типа НОМ-15-77УХЛ4
1 - ввод ВН; 2 - ввод НН; 3 - болт заземления М8
Рис. 34. Габаритные и присоединительные размеры трансформатора типа НОМ-15-7704
1 - ввод ВН; 2 - болт заземления М8; 3 - воздухоосушитель; 4 - ввод НН

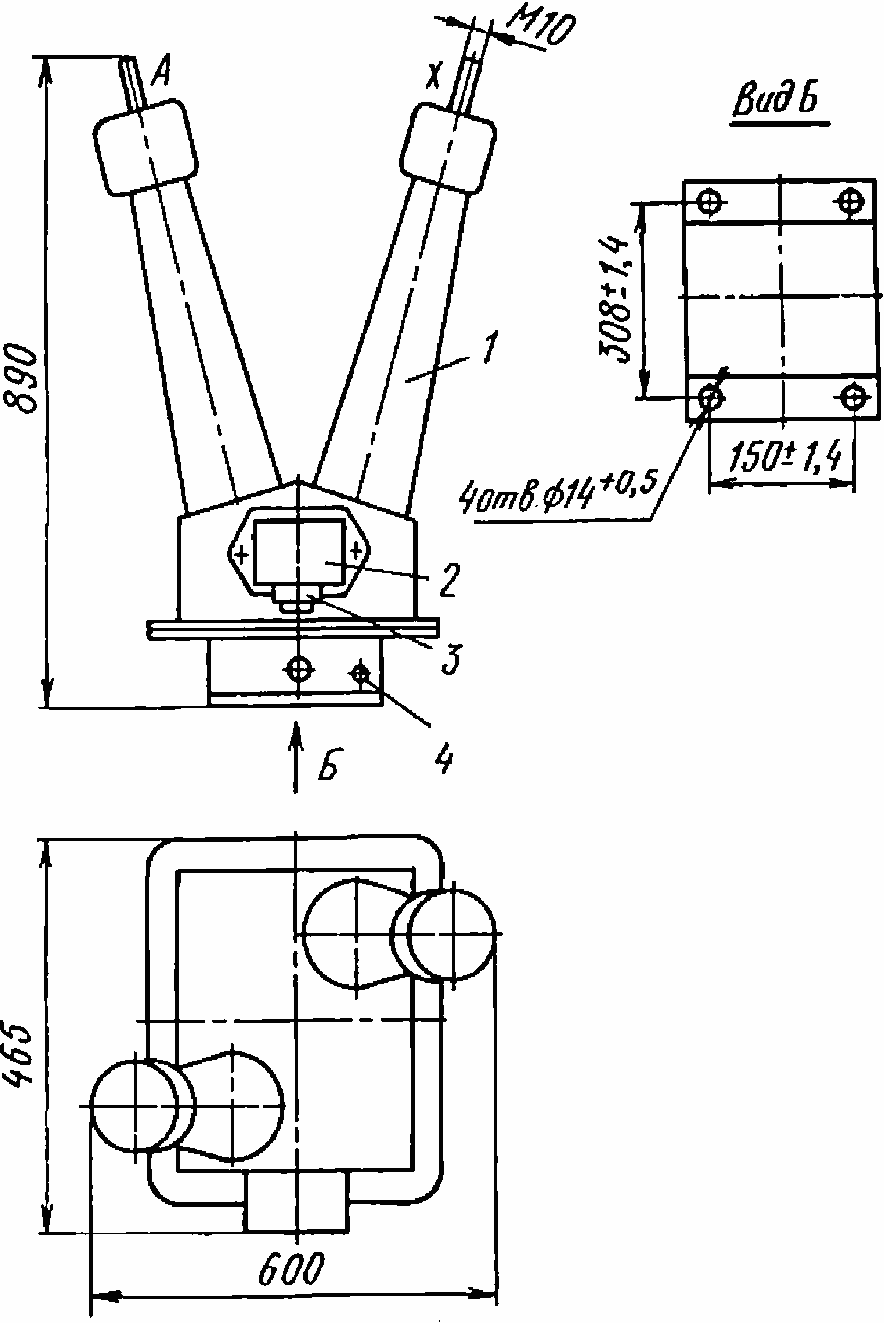

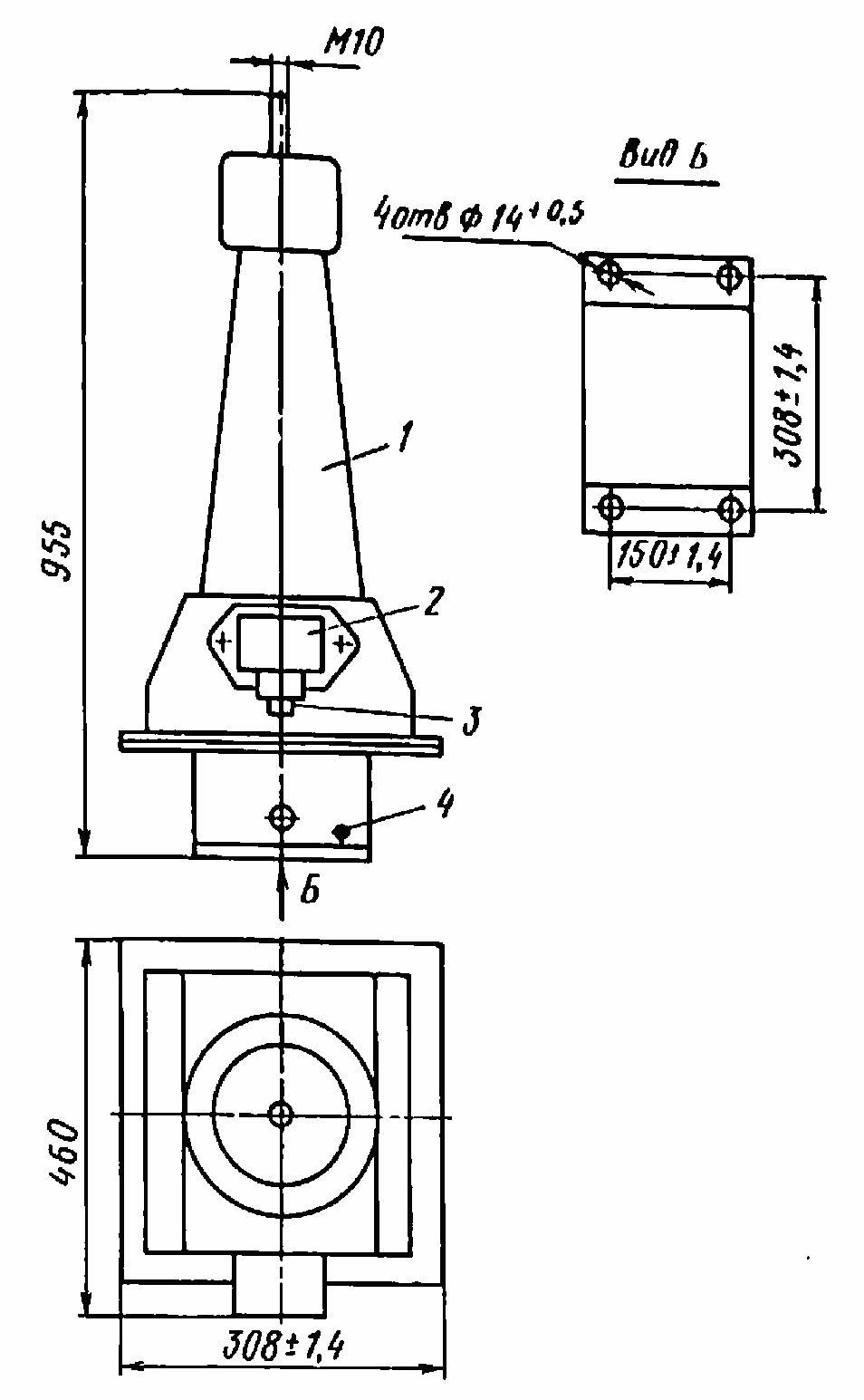

Рис. 35. Габаритные, установочные и присоединительные размеры трансформаторов типов НОМ-35-66У1; НОМ-35-66Т1:
1 - ввод ВН; 2 - коробка зажимов низкого напряжения М6; 3 - сальник; 4 - болт заземления М8

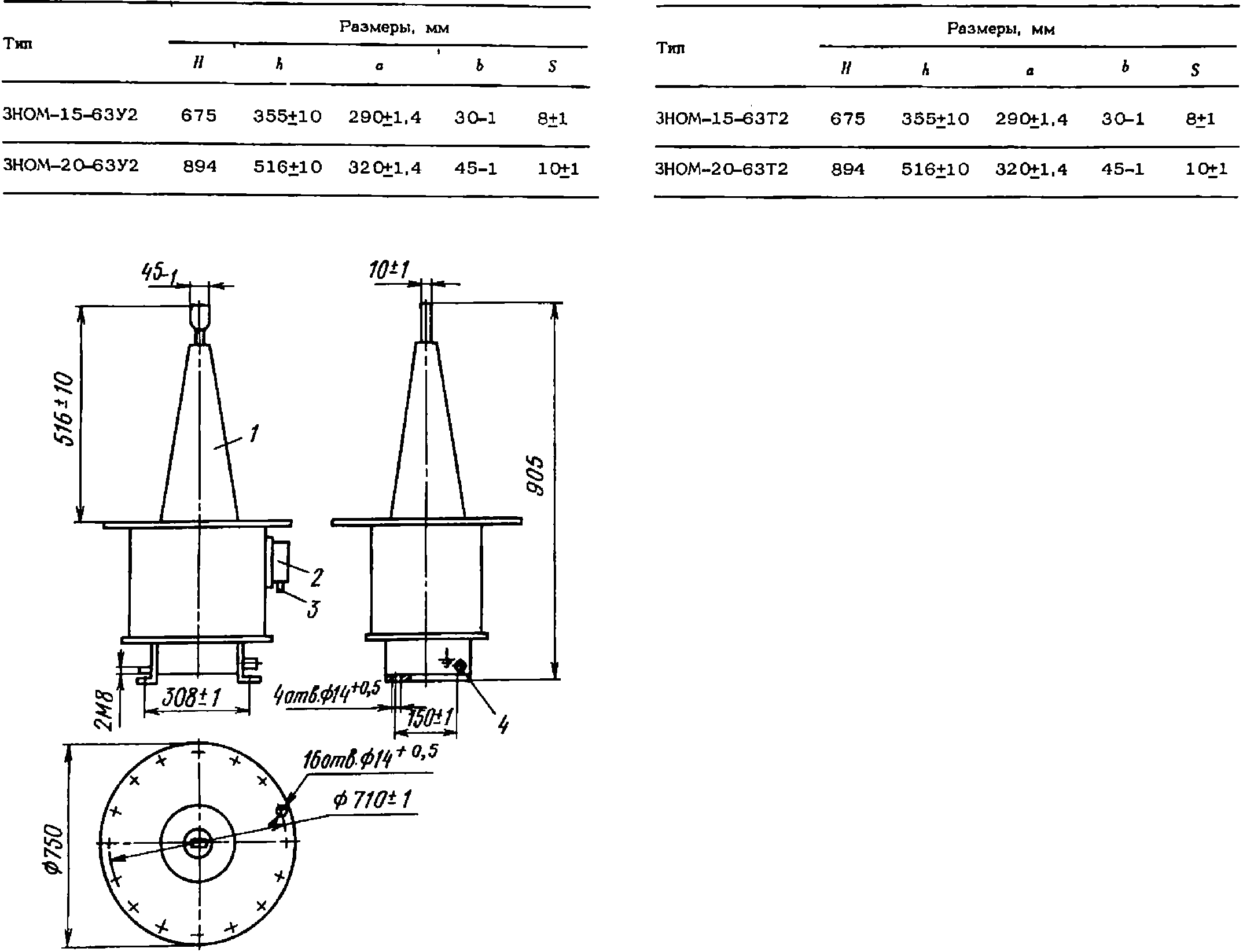

Рис. 36. Габаритные, установочные и присоединительные размеры трансформаторов типов ЗНОМ-15-63У2, ЗНОМ-20-63У2:1 - ввод ВН; 2 - вводы НН; 3 - болт заземления М8
Рис. 37. Габаритные, установочные и присоединительные размеры трансформаторов типов 3ΗΟΜ-15-63Τ2, 3ΗΟΜ-20-63Τ2:
1 - вводы ВН; 2 - вводы НН; 3 - болт заземления М8; 4 - воздухоосушитель

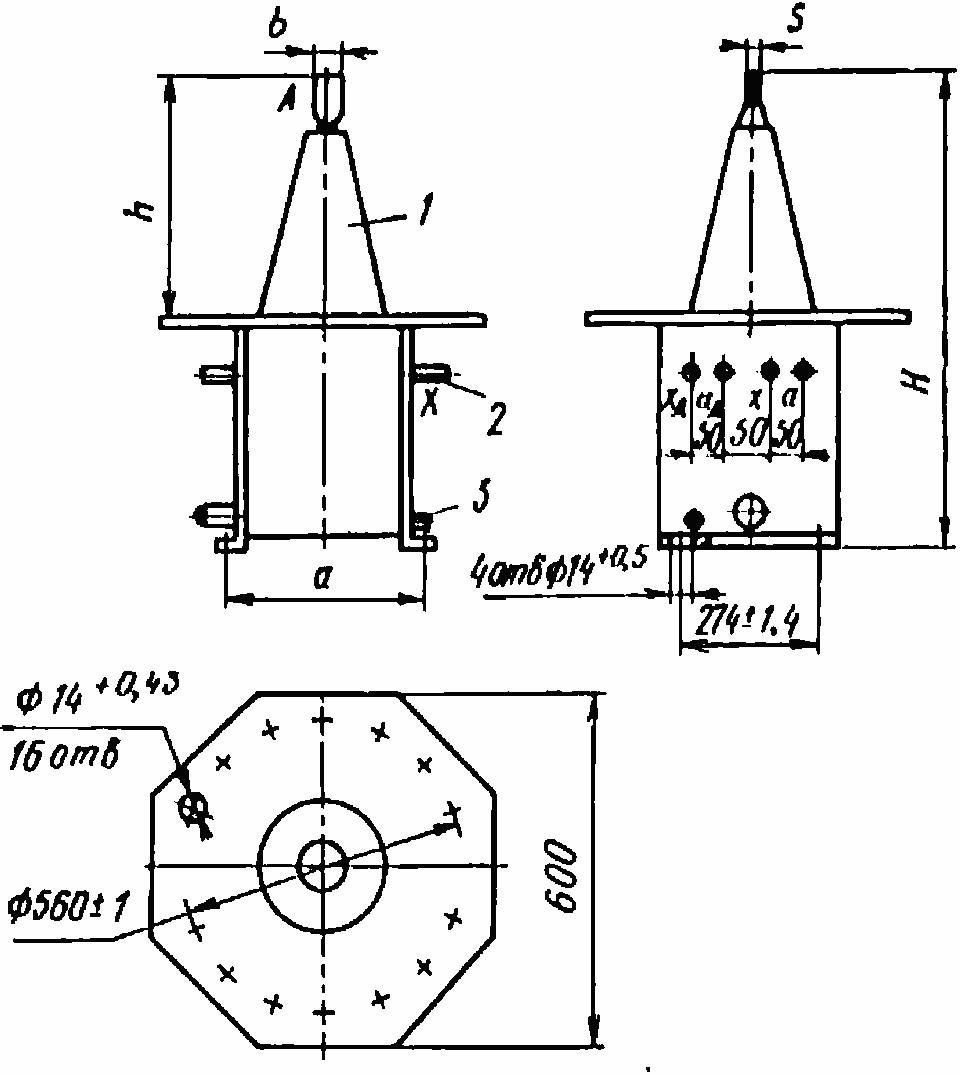

Рис. 38. Габаритные, установочные и присоединительные размеры трансформаторов типов ЗНОМ-24-69У1, ЗНОМ-35-72У1:
1 - ввод ВН; 2 - коробка зажимов низкого напряжения М6; 3 - сальник; 4 - болт заземления М8

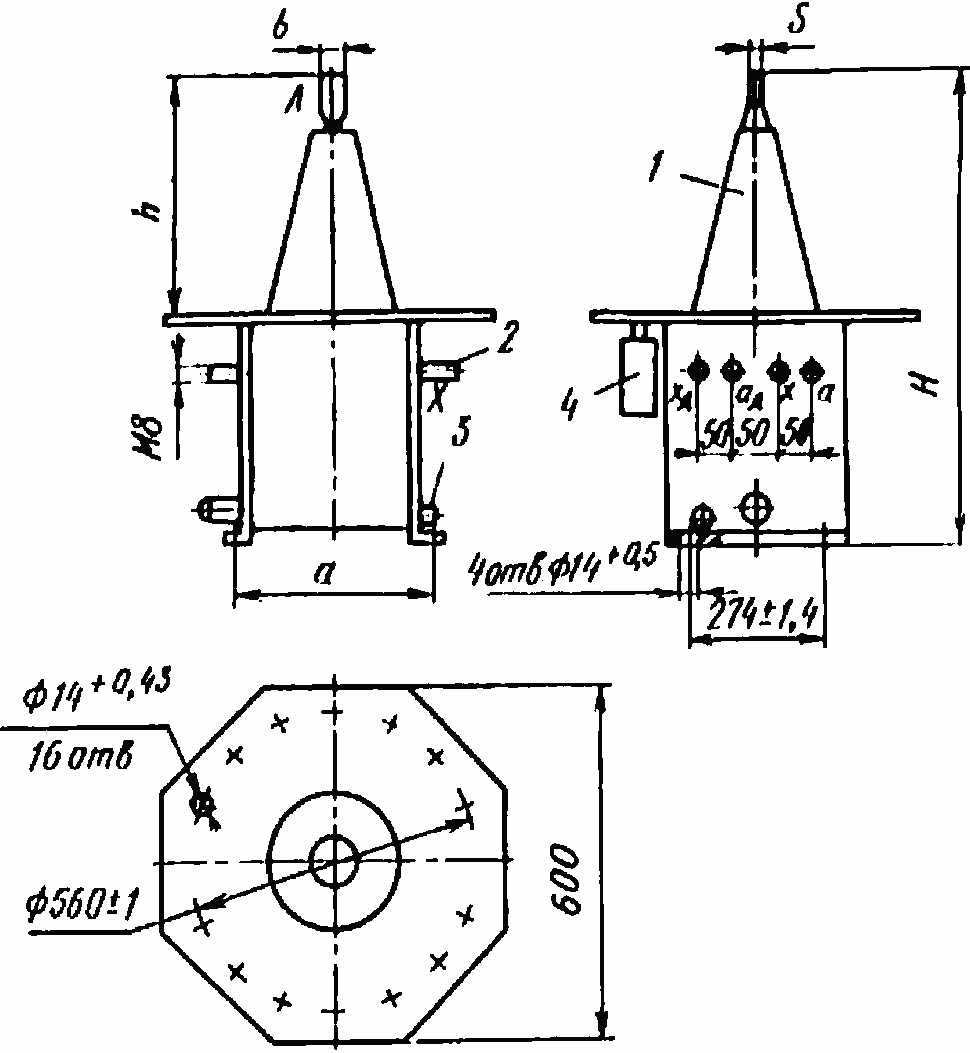

Рис. 39. Габаритные, установочные и присоединительные размеры трансформаторов типов ЗНОМ-35-65У1, 3HOM-35-65T1, ЗНОМ-35-65ХЛ1:
1 - ввод ВН; 2 - коробка зажимов низкого напряжения М6; 3 - сальник; 4 - болт заземления М8
Рис. 40. Габаритные, установочные и присоединительные размеры трансформаторов типов НТС-0,5УХЛ4 и НТС-0,504:
1 - болт заземления М6

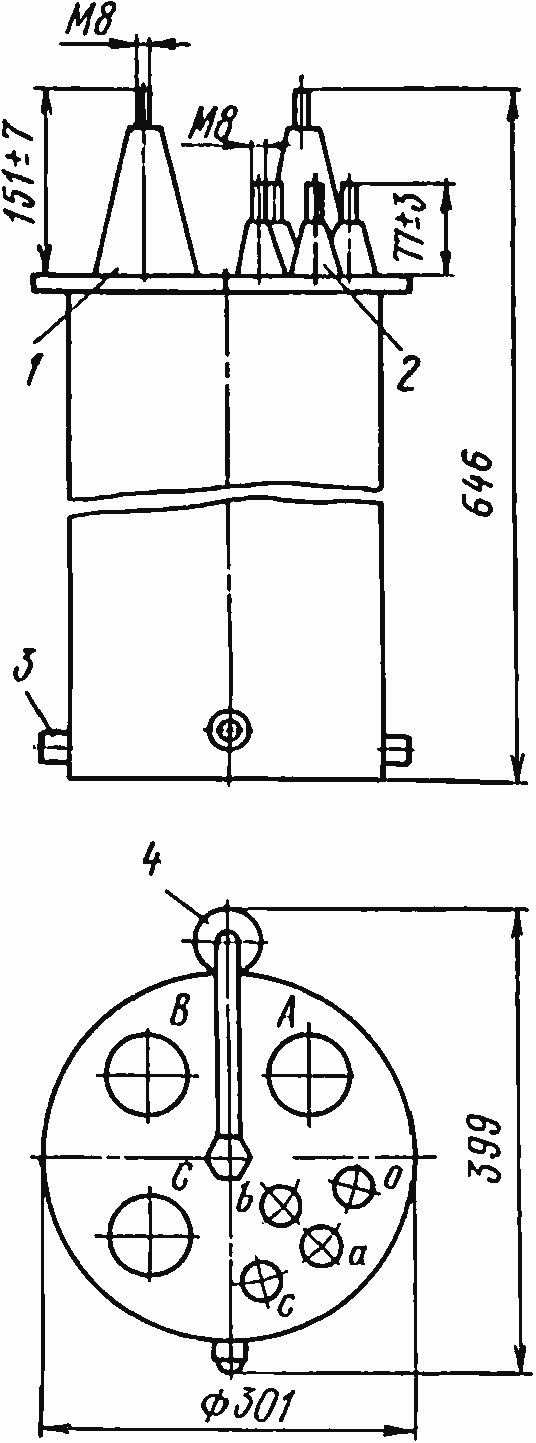

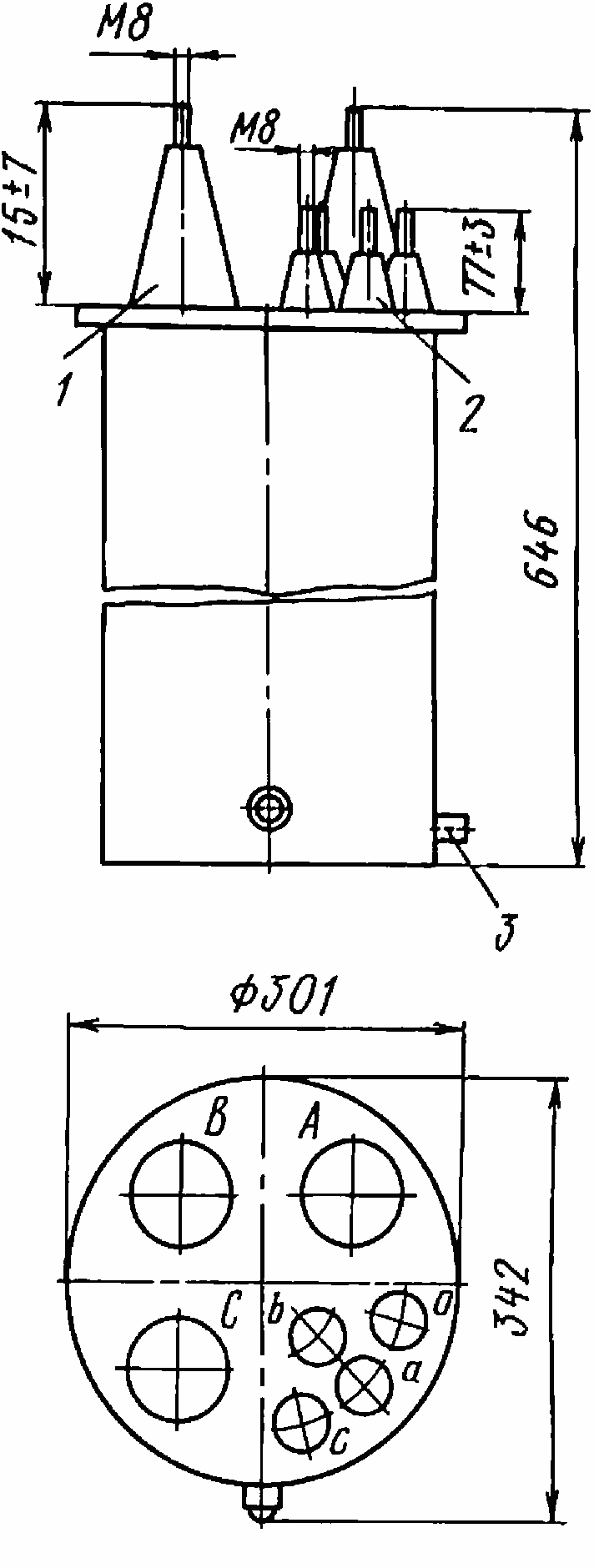

Рис. 41. Габаритные, присоединительные размеры трансформатора типа НТМК-6-71УЗ:
1 - ввод ВН; 2 - ввод НН; 3 - болт заземления М8
Рис. 42. Габаритные, присоединительные размеры трансформатора типа НТМК-6-71ТЗ:
1 - ввод ВН; 2 - ввод НН; 3 - болт заземления М8; 4 - воздухоосушитель

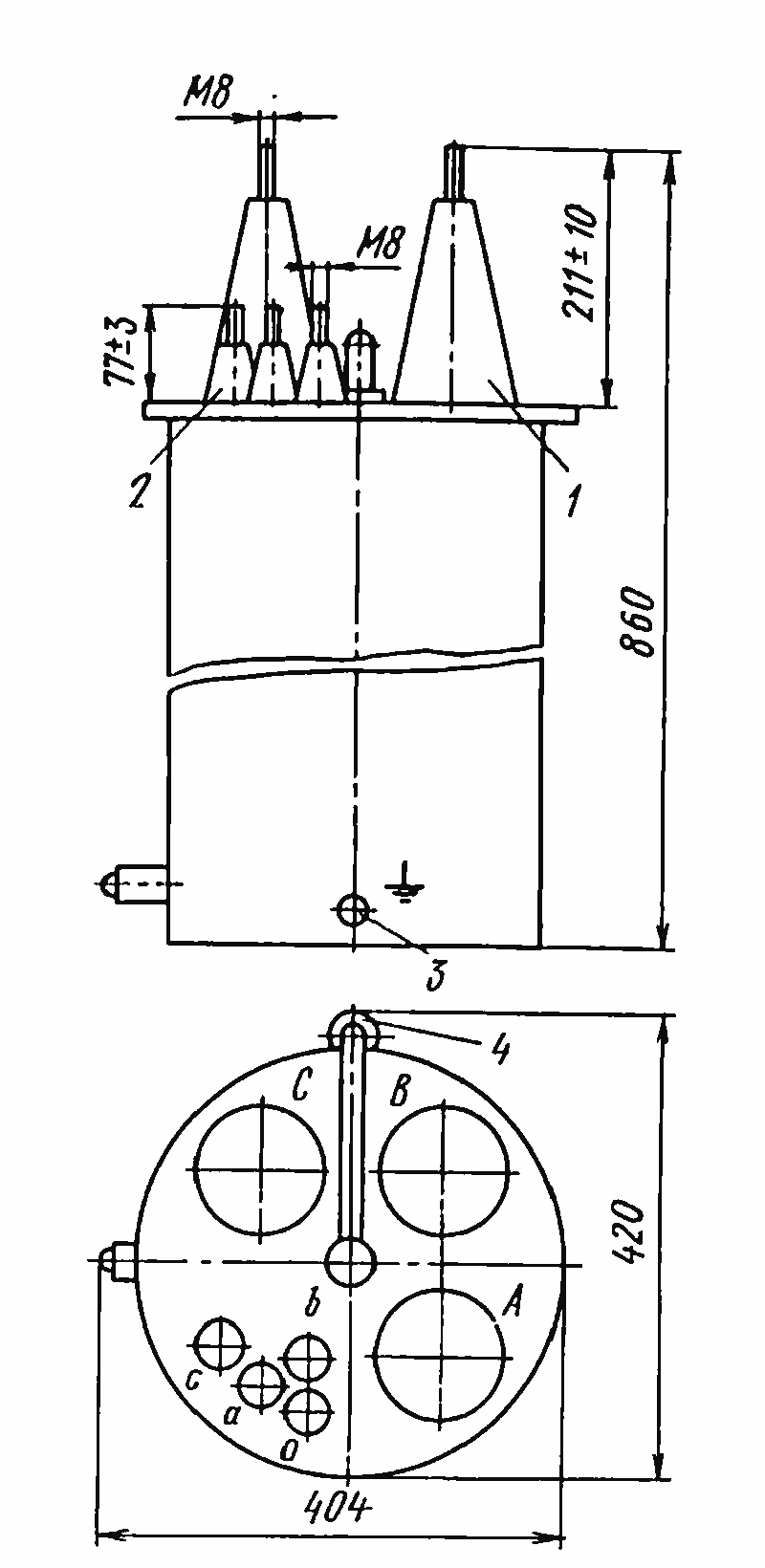

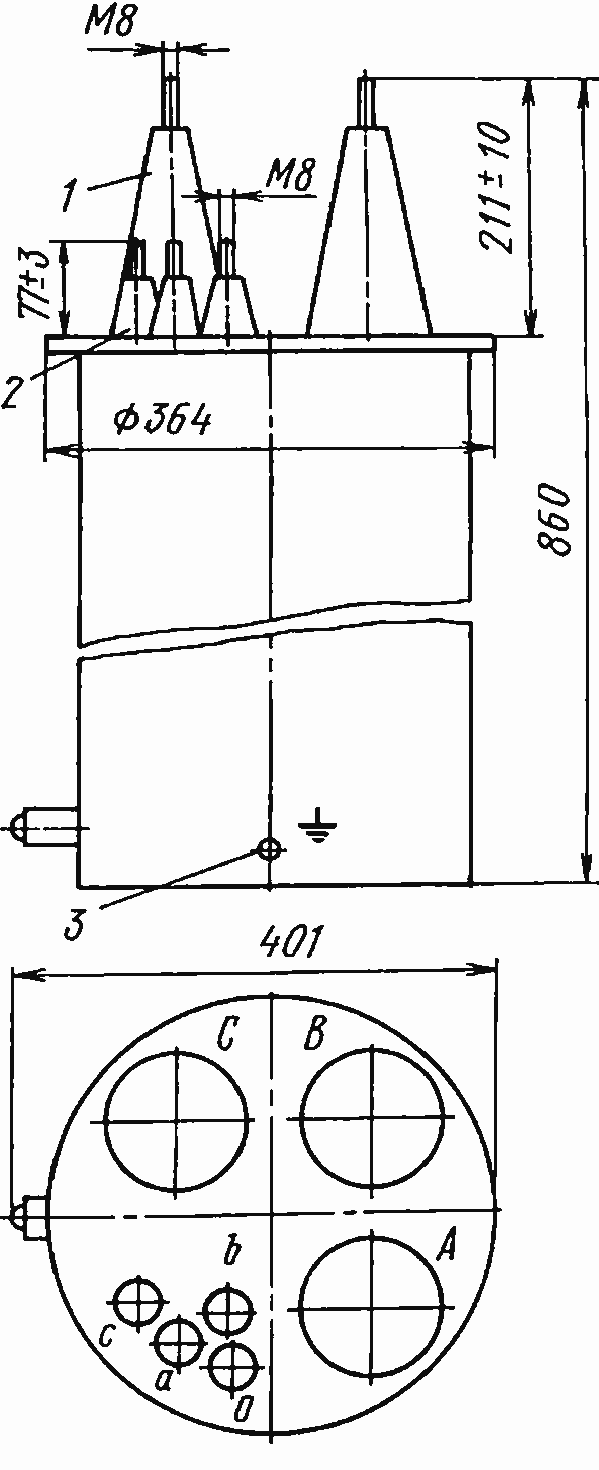

Рис. 44. Габаритные, присоединительные размеры трансформатора типа НТМК-10-71ТЗ
1 - ввод ВН; 2 - ввод НН; 3 - болт заземления М8; 4 - воздухоосушитель
Рис. 43. Габаритные, присоединительные размеры трансформатора типа НТМК-10-71УЗ
1 - ввод ВН; 2 - ввод НН; 3 - болт заземления М8

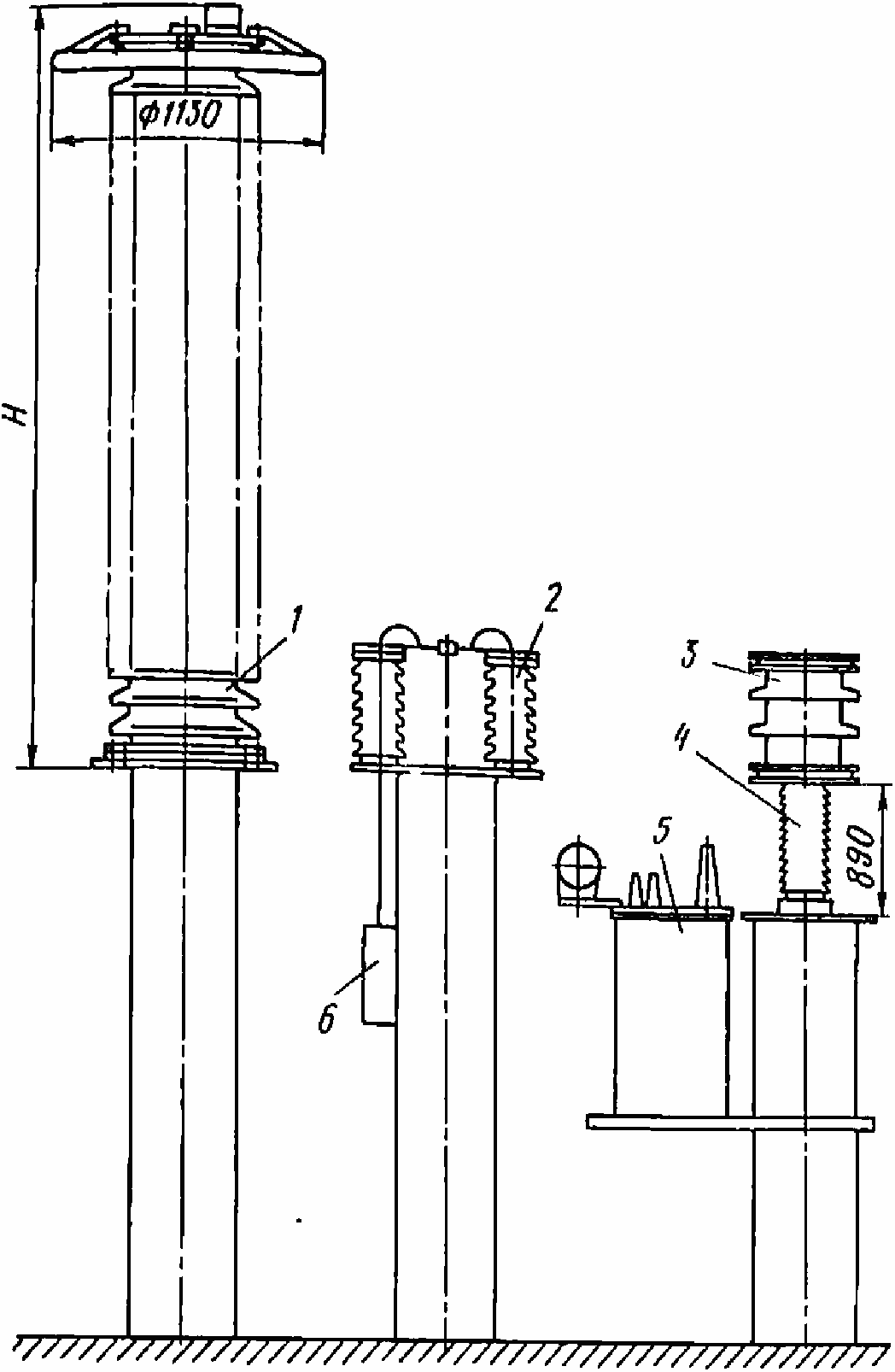

Рис.45. Габаритные размеры трансформатора типа НДЕ-500-72У1, НДЕ-750-72У1:
1 - делитель напряжения; 2 - разъединитель однополюсный; 3 - заградитель высокочастотный; 4 - разрядник вентильный; 5 - электромагнитное устройство; 6 - привод

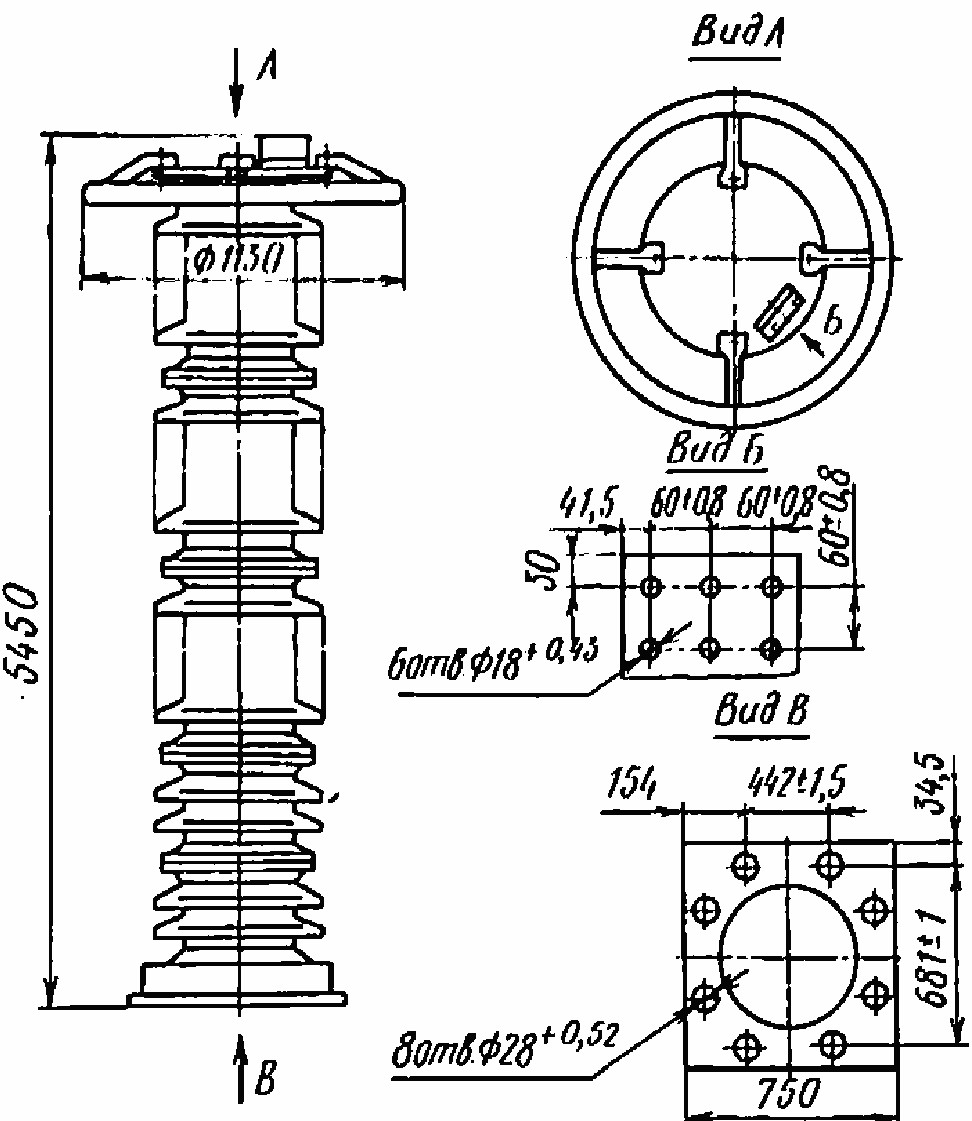

Рис. 46. Габаритные, установочные и присоединительные размеры емкостного целителя напряжения трансформатора типа НДЕ-500-72У1
Тип | Н, мм |
НДЕ-500-72У1 | 5450 |
НДЕ-750-72У1 | 6540 |

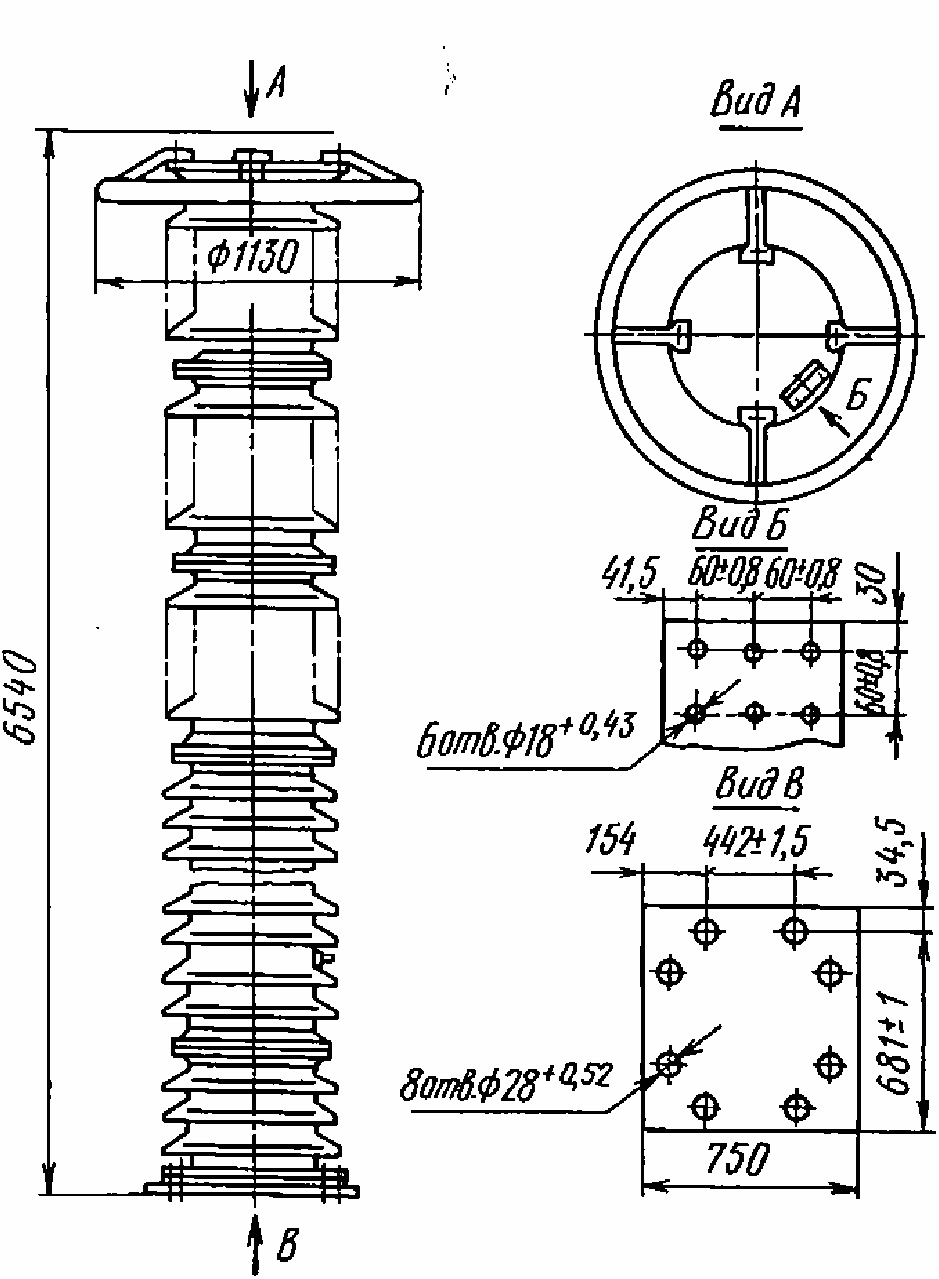

Рис. 47. Габаритные, установочные и присоединительные размеры емкостного целителя напряжения трансформатора типа НДЕ-750-72У1

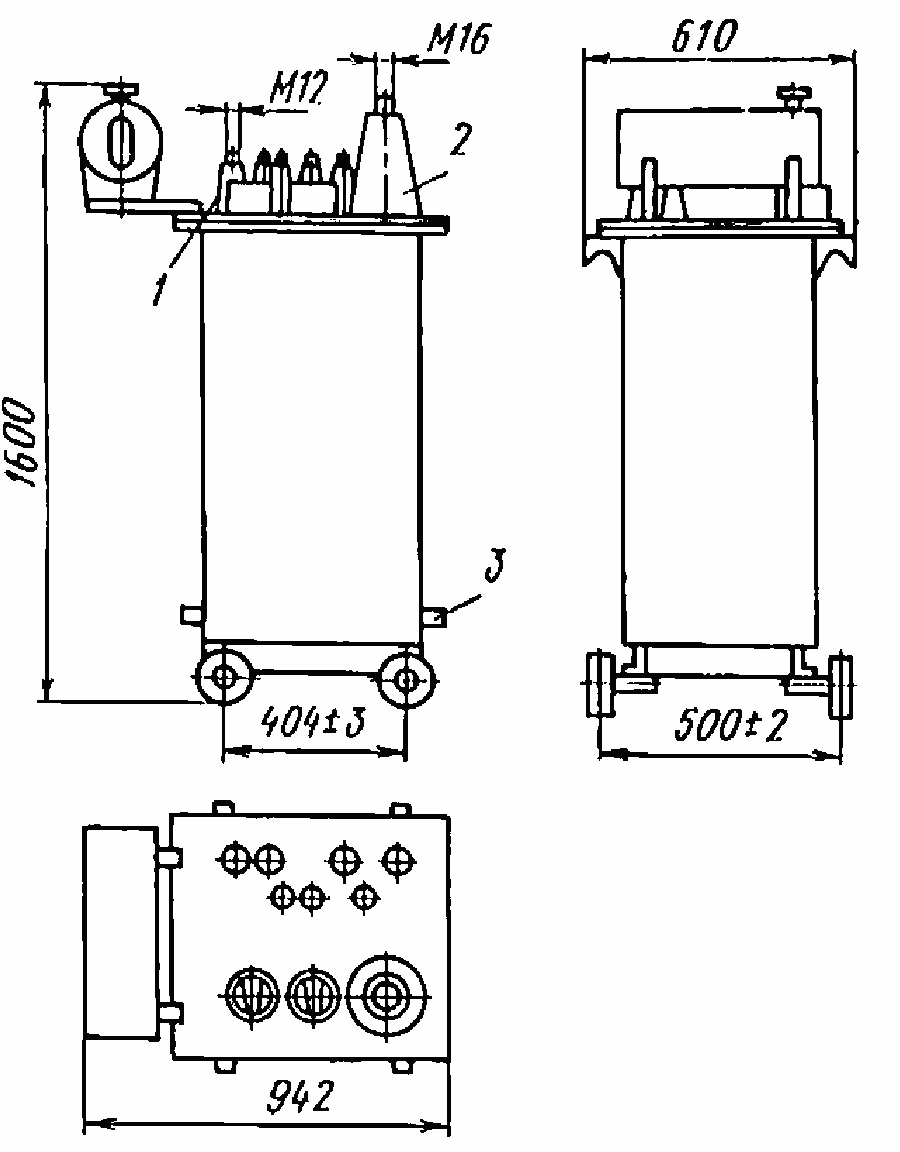

Рис. 48. Габаритные, установочные и присоединительные размеры электромагнитного устройства:
1 - ввод НН; 2 - ввод ВН; 3 - болт заземления М12

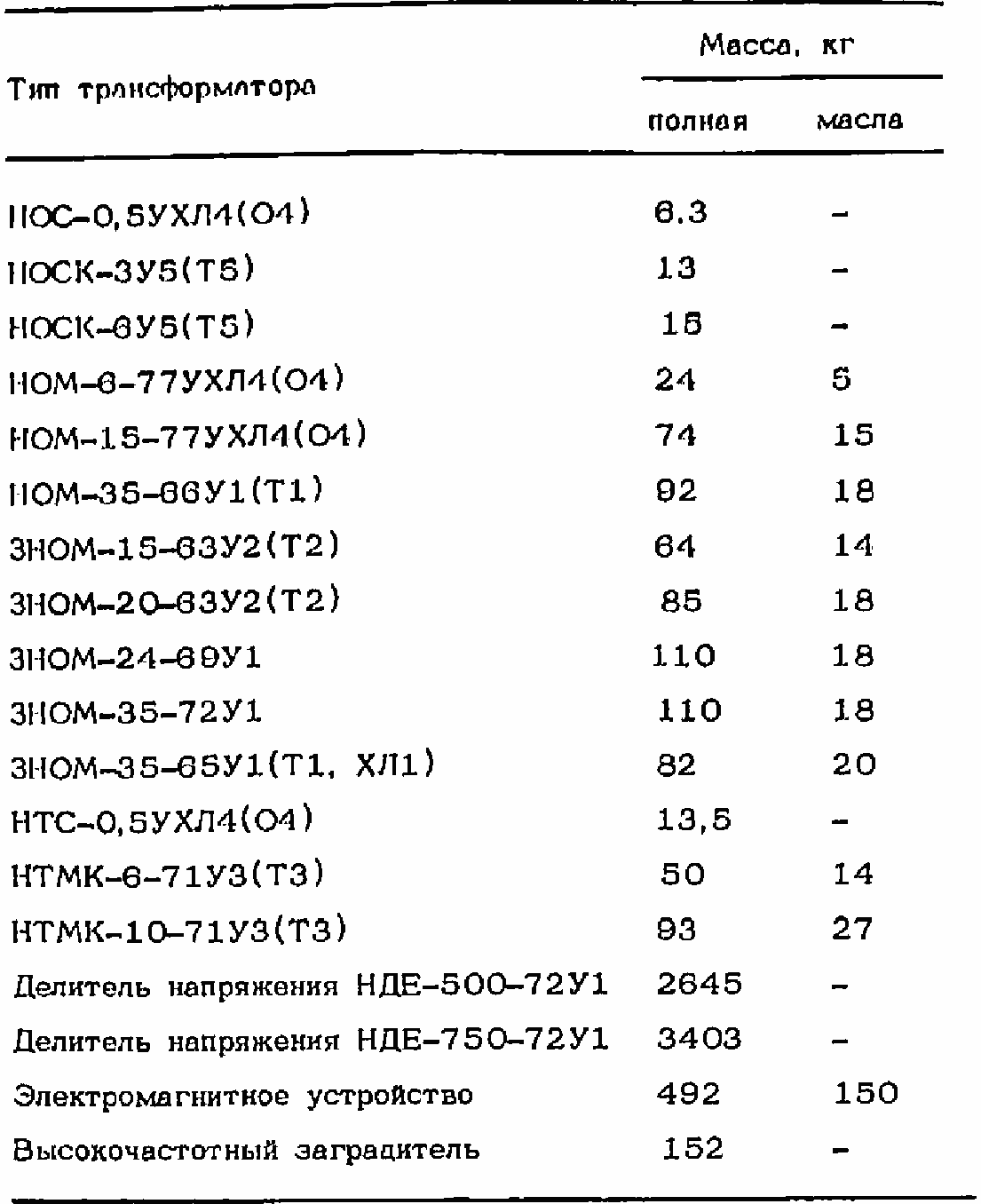

Таблица 3

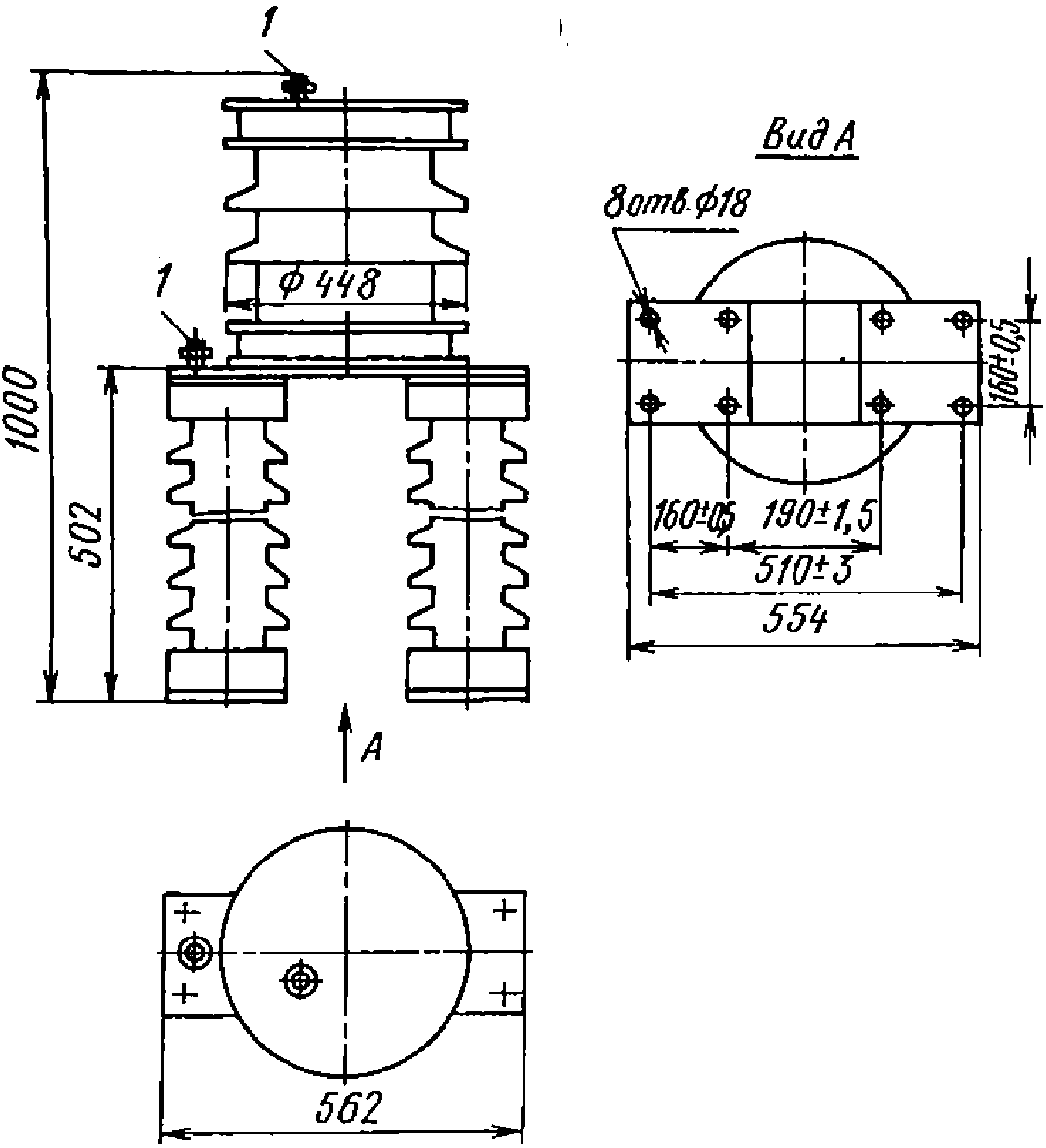

Рис. 49. Габаритные, установочные и присоединительные размеры заградителя высокочастотного:
1 - контактные болты M12
КОНСТРУКЦИЯ.
Сухие трансформаторы напряжения.
Магнитопроводы трансформаторов собраны из пластин электротехнической стали. Для магнитопровода трансформатора типа НОС-0,5 применены цельноштампованные Ш-образные пластины, магнитопроводы остальных типов трансформаторов шихтуются из прямоугольных пластин.
Обмотки трансформаторов - слоевые, намотанные из обмоточного провода. Выводы трансформаторов типов НОС-0,5 и НТС-0,5 расположены на изолирующих контактных панелях. Выводы обмоток трансформаторов НОСК выполнены гибким изолированным проводом. Трансформаторы НОСК при установке заливаются битумной массой.
Масляные трансформаторы напряжения.
Магнитопроводы трансформаторов собраны из прямоугольных пластин электротехнической стали.
Обмотки - слоевые, намотанные из круглого или прямоугольного провода. Обмотки ВН состоят из одной или нескольких электрически соединенных катушек (секций).
Баки трансформаторов сварены из листовой стали. Баки трансформаторов типов 3ΗΟΜ-15-63, 3ΗΟΜ-20-63, ЗНОМ-24-69 и 3ΗΟΜ-35-72 сварены из немагнитной стали, так как трансформаторы предназначены для встраивания в пофазно экранированные токопроводы и находятся в поле больших токов. Вводы первичных и вторичных обмоток трансформаторов расположены, как правило, на крышке бака.
Вводы вторичных обмоток и заземляемый ввод первичной обмотки трансформаторов 3ΗΟΜ-15-63 и ЗНОМ-20-63 расположены на боковой стенке бака, ЗНОМ-24-69, 3ΗΟΜ-35-65 и 3ΗΟΜ-35-72, а также вводы вторичной обмотки трансформатора НОМ-35-66 - на панели зажимов, расположенной в коробке на стенке бака. Трансформаторы напряжения типов ЗНОМ-24-69, 3ΗΟΜ-35-65, 3HOM-35-72 и НОМ-35-66 имеют маслорасширители, расположенные на высоковольтных вводах первичных обмоток, и не имеют пробок для соединения с атмосферой. У трансформаторов остальных типов маслорасширители отсутствуют, уровень масла у них находится ниже крышки на 15-20 мм.
Трансформаторы серии НДЕ состоят из емкостного целителя напряжения, электромагнитного устройства, высокочастотного заградителя разъединителя и разрядника. Электрическая принципиальная схема приведена на рис. 49. Емкостной целитель напряжения состоит из конденсаторов связи и совмещенных конденсаторов связи и отбора мощности, соединённых последовательно и установленных друг на друга, и экрана.
Экран целителя состоит из металлической плиты, на которой расположен контакт, и металлического кольца из сварных труб. Электромагнитное устройство, питаемое от емкостного целителя, состоит из реактора, однофазного и трехобмоточного трансформатора и демпфера, размещенных в общем баке с масляным заполнением. Обмотка реактора соединена последовательно с первичной обмоткой понижающего трансформатора, демпфер соединен параллельно с основной вторичной обмоткой трансформатора.
Реактор служит для компенсации емкостного падения напряжения в целителе и поддержания постоянного значения напряжения в первичной обмотке понижающего трансформатора при изменении нагрузки.
Демпфер предназначен для подавления субгармонических колебаний, возникающих во вторичной цепи при отключении нагрузки или коротких замыканиях. Бак электромагнитного устройства прямоугольной формы, сварен из листовой стали. Электромагнитное устройство установлено на тележке с катками. Понижающий трансформатор имеет шихтованный магнитопровод броневой конструкции из электротехнической стали и слоевые цилиндрические обмотки. Реактор имеет магнитопровод стержневой конструкции из электротехнической стали с зазорами в стержнях и слоевую цилиндрическую обмотку.
Ввод А электромагнитного устройства подключатся к целителю через высокочастотный заградитель. Высокочастотный заградитель представляет собой резонансный контур, предназначенный для ограничения токов высокой частоты в диапазоне от 30 до 700 кГц. Заградитель состоит из катушки индуктивности, разрядника РВН-1У1, конденсатора и активного сопротивления, размещенных в фарфоровой покрышке, установленной на двух опорных изоляторах.
Между целителем и заградителем включается разъединитель типа РНДЗ-16-35/1000У1 с приводом типа ПР-90/90П-У1. Между заградителем и электромагнитным устройством включается разрядник на номинальное напряжение 20 кВ группы Ш типа РВС-20. Технические данные, описание конструкции комплектующих трансформаторы НДЕ изделий указаны в эксплуатационных документах предприятий-изготовителей этих аппаратов.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: трансформатор - 1 шт.; эксплуатационная документация. Трансформаторы с первичным напряжением до 20 кВ включительно при внутрисоюзных поставках в один адрес могут иметь один комплект эксплуатационной документации на партию трансформаторов.
В комплект поставки НДЕ входят: емкостной целитель напряжения; электромагнитное устройство; высокочастотный заградитель; разъединитель с приводом; разрядник; эксплуатационная документация.
По заказу потребителя за отдельную плату может производиться поставка трансформатора типа НДЕ-750-72У1 с удвоенным количеством элементов, кроме емкостного целителя.
ФОРМУЛИРОВАНИЕ ЗАКАЗА
При заказе трансформатора необходимо указать тип, номинальные напряжения обмоток и номер технических условий, по которым трансформаторы изготавливаются.
Пример заказа трансформатора напряжения типа ЗНОМ-35-65У1 для внутрисоюзной поставки с номинальным напряжением первичной обмотки 35000:√3 В, вторичной основной обмотки - 100:√3 В, вторичной дополнительной обмотки - 100:3 В: "ЗНОМ-35-65У1 35000:√3/100√3/100:3 В ТУ16-517.128-78".
Разработчик и изготовитель - производственное объединение "Электрозавод" имени В. В. Куйбышева.
