Приспособление для развальцовки стальных и медных труб

Для механизации операции развальцовки стальных и медных труб предназначено приспособление, выполненное на базе ручных электроперфораторов ИЭ-4712 и ИЭ-4713. Оно может быть использовано в монтажно-заготовительных мастерских (МЗМ) монтажных управлений, в приобъектных мастерских и непосредственно на монтаже. Общий вид приспособления с перфоратором представлен на рис.  а. Основной частью приспособления является зажимное устройство для труб, состоящее из разъемного корпуса 7, в верхней части которого расположен зажимный винт с маховиком 6. Внутри маховика движется специальный винт 5, предназначенный для окончательного закрепления трубы в зажимном устройстве. Зажимный - винт имеет наружную трапецеидальную резьбу 20x4 мм и внутреннюю М10х 1 мм. Наличие винтов 5 и 6 ускоряет операцию зажима трубы. Для направления движения бойка перфоратора и зажима трубы служат накладка 8 и матрица 4.
Струбцина 2 крепится к зажимному устройству болтом 3 и контрольным штифтом (на рис.  не показан).
С помощью струбцины и специального винта 1 приспособление может крепиться к металлоконструкциям, кроме того, его можно зажимать в слесарных тисках. Для правильной установки трубы в приспособлении перед развальцовкой служит фиксатор 10 (рис. б). Развальцовку труб производят бойками, которые закрепляются в перфораторе. Для перфоратора ИЭ-4712 используют боек, показанный на рис. в, а для ИЭ-4713 - на рис. г. Принцип развальцовки труб — ударный. Формирование конусной части на конце трубы производится при помощи разъемной матрицы и конуса бойка перфоратора.
Развальцовка труб с помощью приспособления производится в следующей последовательности. Конец обрабатываемой трубы отрезается под углом 90° к ее оси. С внутренней и внешней поверхностей торца трубы снимают заусенцы шабером и напильником соответственно. На конец трубы надевают соединительную арматуру (накидную гайку и ниппель). В зажимное устройство устанавливают конец трубы 11 до соприкосновения с фиксатором 10. Вращением маховика 2 и специального винта 5 закрепляют трубу в матрице 4. Снимают фиксатор и вставляют боек перфоратора в матрицу приспособления до соприкосновения с трубой, после этого на 1—3 с включают перфоратор и развальцовывают трубу.
Приспособление имеет массу (без перфоратора) 2 кг. Статическая сила нажатия работающего на перфоратор не превышает 40 Н.

Приспособление для развальцовки стальных и медных труб

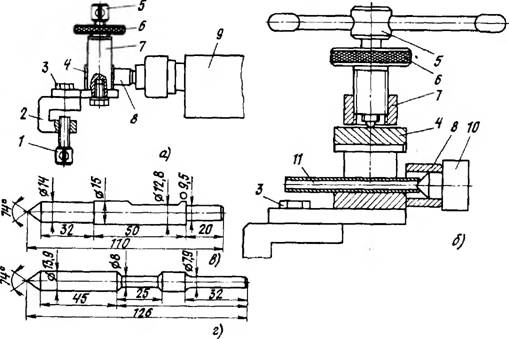

Рис. 13. Приспособление для развальцовки стальных и медных труб на базе электроперфоратора:
а ~ общий вид приспособления; б - установка трубы в приспособлении перед развальцовкой; в - боек к электроперфоратору ИЭ-4712; г - боек к электроперфоратору ИЭ4713; 1,5 - винт специальный; 2 - струбцина; 3 - болт; 4 - матрица; 6 - зажимный винт с маховиком; 7 - корпус; 8 - накладка; 9 - ствол перфоратора; 10 - фиксатор; 11 — труба
