Технические требования к пирометрам

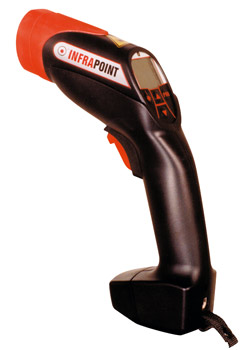

пирометр

Для  инфракрасной диагностики электрооборудования следует применять пирометры, удовлетворяющие следующим техническим требованиям:


• спектральный диапазон

предпочтительно длинноволновый ( 8—12 мкм)

• диапазон измеряемых температур

не уже 0—200°С

• порог температурной чувствительности

не более, чем 0,5—1°С

• инструментальная погрешность измерения температуры

не более, чем 2°С

• поле зрения (показатель визирования)

не ниже 1:60 — для электроустановок 0,4—20 кВ и не ниже 1:120 — для электроустановок 35—110 кВ

быстродействие
питание

не более 2 секунд на одно измерение автономное, позволяющее работать от одного комплекта аккумуляторов не менее 2—3 часов

• условия эксплуатации

окружающая температура от -10 до +50°С, вибрация — до lg, удары и толчки — до 15g

• масса

возможно меньшая, позволяющая длительное время удерживать пирометр одной рукой

• параметры и возможности, наличие которых следует учитывать при выборе пирометров

установка коэффициента излучения, наличие лазерного целеуказателя, цифровая индикация измеряемых температур, фиксация измеряемой температуры, работоспособность в условиях влияний электромагнитного поля.

Условия и особенности применения пирометров.
При таких неоспоримых преимуществах пирометра как относительная дешевизна (пирометр стоит на порядок дешевле тепловизора) и простота измерения температуры, у него есть как минимум два существенных недостатка:
невозможность прямой визуализации пирометром температурного поля контролируемого объекта, что ограничивает возможности диагностирования, в частности прямое определение температурных градиентов;
погрешность измерения температуры, связанная с достаточно большим углом визирования пирометров из-за простой оптики, применяемой в них. Пирометр измеряет некоторую среднюю температуру, складывающуюся из температуры контролируемого объекта и температуры фона, который попадает в поле зрения пирометра. При этом если температура фона будет меньше температуры объекта, пирометр будет занижать реальную температуру объекта и наоборот, завышать ее, если температура фона будет выше температуры объекта. В ряде случаев, особенно при измерении температур небольших по размерам объектов на достаточно большом расстоянии (в зависимости от угла визирования пирометра оно может колебаться от единиц сантиметров до нескольких метров), погрешность измерения температуры может доходить до десятков процентов).

Исходя из вышеизложенного, применение пирометра можно рекомендовать для измерения температур относительно больших объектов (размером более 1,5—2 сантиметров) на небольших расстояниях в случаях, когда не требуется высокая точность измерений и визуализация температурного поля. Применительно к диагностированию электрооборудования и контактных соединений (контактов), его применение вполне оправдано в электроустановках до 1000 В для грубой оценки теплового состояния контактных соединений (контактов) и элементов электрооборудования.
Для технического диагностирования средствами инфракрасной техники в электроустановках выше 1000 В и особенно на ОРУ, где расстояния до объектов диагностики составляет единицы и десятки метров, более оправдано применение тепловизоров, несмотря на их более высокую стоимость.
