Обследования состояния электроустановок строительных площадок показывают, что персонал энергослужб строительных организаций во многом допускает нарушения общеведомственных правил и норм, а также отраслевых руководящих документов. Нарушения приводят к аварийным ситуациям, электротравматизму и пожарам, нерациональному потреблению электроэнергии и электроматериалов, к переделкам уже смонтированных электроустановок, непредвиденным затратам и убыткам; все это нарушает ритм строительства, снижает эффективность электрохозяйств строек. Ниже рассматриваются и анализируются причины нарушений в различных электроустановках.
Электрические сети.
В системе с заземленной нейтралью и смешанной нагрузкой часто применяют трехжильные кабели марки АСБ, причем их оболочку и броню — в качестве нулевого провода (иногда даже одну броню), а в ряде случаев дополнительно прокладывают отдельно алюминиевый провод. Используя как нулевой провод свинцовую оболочку кабелей марки АСБ или алюминиевую кабелей ААБ, недостаточно тщательно соединяют вывода с оболочками кабеля, применяют трехжильный шланговый кабель или провод и отдельно от них провод, выполняющий функции нулевого.
Без соблюдения норм производится подвеска бронированных и шланговых кабелей к опорам и стенам, не всегда их защищают при креплении к опорам, как это требуется по высоте 2 м от земли. Бронированные кабели временного назначения прокладывают в земле не на нормированной глубине, зачастую неудовлетворительно соединяют кабели 1 кВ (редко монтируют муфты), нарушают Правила по прокладке кабелей под дорогами и подвеске их при пересечении дорог, без должного обоснования намечают трассы временно прокладываемых кабелей; часто не заземляют оболочки и бронь кабелей; не всегда по своему прямому назначению используют шланговые кабели, в частности они иногда длительное время служат стационарными линиями строительных площадок (несмотря на острый недостаток в них), а передвижные электроприемники зачастую присоединяют установочными проводами различных марок.
Не соблюдаются также нормы при подвеске проводов ВЛ 0,38 кВ: расстояния от проводов до земли и между проводами, стрелы провеса (они не ориентируются на середину пролета), качество соединений проводов. Часто сечения проводов питающих и магистральных ВЛ (это касается и кабелей) не соответствуют расчетным, что приводит к значительным потерям напряжения в сетях. Встречаются нулевые провода ВЛ с сечениями даже менее 50% фазных, причем состоящих из многих ненадежно соединенных отрезков. Провода ВЛ нередко сращивают в пролетах, пересекающих другие линии, транспортные пути и проезды. Опоры ВЛ не всегда устанавливают устойчиво, на глубине, отвечающей нормативной; не всегда применяют подкосы или оттяжки, некоторые оттяжки сделаны из алюминиевого провода, в то время как это запрещается; бывают опоры с диаметром в верхнем отрубе менее 14 мм; при установке оттяжек не учитывается требование, чтобы расстояние между оттяжкой и ближайшим к ней проводом (при наибольшем отклонении) составляло не менее 2 м.
Провода ВЛ часто касаются ветвей деревьев, проходят вблизи металлических заземленных конструкций, балконов жилых домов. Из-за неправильно выбранной трассы ВЛ ее вскоре приходится переносить, причем в весьма сжатые сроки, что отражается на качестве выполнения. Иногда ВЛ проходят на участках площадок, где перемещаются и даже работают строительные машины; провода ВЛ пересекают крыши различных сооружений. Нарушается также требование об устройстве повторных заземлений нулевых проводов ВЛ 0,38 кВ. При эксплуатации ВЛ контрольные проверки ее габаритов обычно не производят и не составляют акты на скрытые работы. Не осуществляются технические и организационные мероприятия, обеспечивающие безопасность работ при ремонтах ВЛ. При сооружении и ремонтах ВЛ допускается передвижение людей.
Нарушаются нормы высоты подвески открытых изолированных линий:, так, изолированные установочные провода, находящиеся под напряжением, располагают даже на полах строящихся корпусов; их подвешивают на металлических строительных конструкциях и металлических строительных лесах, деревьях, заборах. Вследствие острого недостатка шланговых кабелей и проводов часто строительные организации применяют установочные провода марок, которые не могут служить полноценными заменителями, в результате чего сети становятся небезопасными, ненадежными и неэкономичными.
Распределительные, подключательные и пусковые устройства.
Из-за недостаточно устойчивого закрепления распределительных шкафов и подключательных пунктов они смещаются, что приводит к аварийным ситуациям; ненадежно закрепляют отходящие от шкафов или подключательных пунктов кабели и провода. Зачастую присоединяют несколько электроприемников различной мощности к одной группе предохранителей распределительного шкафа или вводного устройства, плавкие вставки которых выбраны по электроприемнику наибольшей мощности; поэтому при коротком замыкании на маломощном электроприемнике или его проводах время отключения электроприемника затягивается, так как вставка долго не перегорает, авария продолжает развиваться, что делает возможными электротравмы с тяжелым исходом, а также выход из строя электроприемника.
В распределительных шкафах устанавливают плавкие вставки в предохранителях, не всегда соответствующие присоединенным нагрузкам. На отходящих линиях от шкафов не подвешиваются бирки; шкафы не снабжаются электрическими схемами и типовыми предупредительными плакатами, не всегда комплектуются съемниками патронов предохранителей.
Зачастую используют шкафы устаревших конструкций, не отремонтированные вне площадки и даже не окрашенные. Многочисленны оплавления под болтовыми соединениями шин распределительных шкафов и у рубильников, подгары их ножей. В автоматических выключателях встречаются неисправности механизмов расцепления, неправильно выбранные уставки, из-за чего происходят: неселективные отключения и даже отказы этих выключателей, перегрев и перегорание катушек магнитной пусковой аппаратуры (преимущественно из-за потерь напряжения в сетях); залипание главных контактов; повреждения блок-контактов контакторов (магнитных пускателей).
Установленная пусковая аппаратура имеет защиту от короткого замыкания, превышающую требуемую по нагрузке.
Распределительные шкафы некоторые строительные организации размещают в деревянных будках, что весьма полезно; однако дверцы таких будок запирают на замки, что недопустимо, ибо исключает возможность экстренного отключения шкафа, которое может произвести любой человек, оказавшийся вблизи него в момент аварии электроприемника или при электротравме. В некоторых случаях монтеры после включения распределительных шкафов и подключательных пунктов снимают ручки включающих устройств, что делает невозможным срочное отключение шкафа или подключательного пункта; это также может привести к аварии или электротравме.
Размещают распределительные шкафы со стороны путей башенных кранов, примыкающих к стене строящегося объекта, имеющей выходы, что недопустимо (можно разместить только подключенный пункт башенного крана). Распределительные шкафы и подключательные пункты, а также пусковые аппараты отдельно расположенного строительного оборудования не всегда запирают на замки (или замки оказываются неисправными).
Для присоединения электроприемников малой мощности и даже сварочных трансформаторов используют включающие устройства, не укомплектованные предохранителями. Заземляющие проводники присоединяют к шкафам, подключительным пунктам и пусковым аппаратам без зачистки мест присоединения.
Электросварщики не всегда обладают нужными знаниями об эксплуатируемом ими сварочном оборудовании и электробезопасности, однако они производят операции по присоединению и отсоединению этого оборудования (при действующих электросетях), а также ремонты.
При эксплуатации сварочных трансформаторов напряжением 220 В к ним подают два провода вместо трех; обычно ненадежными оказываются присоединения проводов как к источникам питания, так и к электросварочному оборудованию; как правило, неудовлетворительны соединения сварочных проводов при необходимости увеличения их длины. Совсем редко сварщики пользуются соединительными муфтами сварочных проводов; зачастую они не обеспечиваются специальными сварочными проводами и шланговыми проводами, выпускаемыми промышленностью, и поэтому вынуждены применять провода, которые не могут служить равноценными заменителями; в ряде случаев используют строительные конструкции в качестве обратного провода, что категорически запрещено. Поскольку сечения сварочных проводов в зависимости от их длин не рассчитываются, сварщики выбирают длину провода и наращивают его по своему усмотрению, что приводит к большим потерям напряжения и электроэнергии, снижению качества сварных соединений.
Электросварщики пользуются электрододержателями преимущественно кустарного изготовления, при работах в закрытых емкостях не применяют коврики и шлемы; обычно у них нет устройств автоматического отключения или снижения холостого хода; часто они пользуются сварочными трансформаторами, у которых не закрыты кожухами болты выводов обмоток. При использовании сварочных трансформаторов не предотвращается возможность присоединения или отсоединения сварочных проводов, когда зажимы находятся под напряжением (положение усугубляется тем, что зачастую трансформаторы приходится располагать на достаточно большом расстоянии от распределительных шкафов — 50 м и более).
Нарушения допускаются при устройстве заземления электросварочного оборудования: редко заземляется вывод сварочного трансформатора, соединенный с обратным проводом, а также свариваемое изделие; места присоединения заземляющих проводников обычно не зачищаются.
Крановые устройства.
Во многих случаях башенные краны (табл. 16) работают при потерях напряжения в сетях, превышающих допустимые. Из-за недостаточного внимания к изготовлению деревянных лотков изоляция питающего шлангового кабеля механически повреждается. Соединения кабеля обычно не вулканизируются, что приводит к утечкам тока и выносу потенциала. Ограничительная линейка на путях башенного крана в процессе эксплуатации смещается, и кран начинает перемещаться на расстояние, превышающее предусмотренное, вследствие чего шланговый кабель (или отдельные его жилы) обрывается и возникает аварийная ситуация.

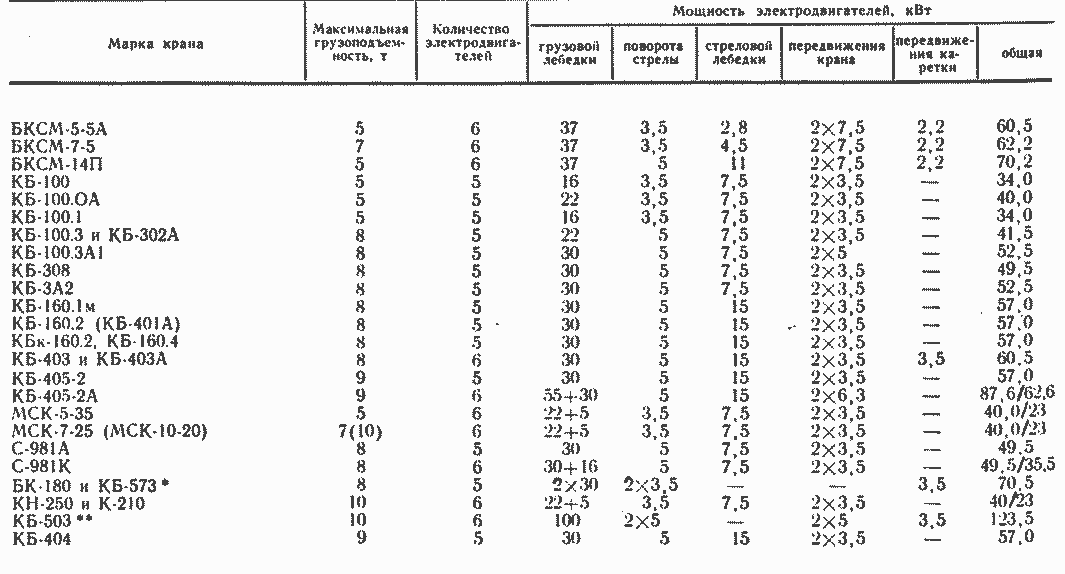

Таблица 16. Башенные и стреловые краны
* Сняты с производства.
** С генератором 100—160 кВт.
В большинстве случаев плавкие вставки предохранителей подключательных пунктов кранов превышают расчетные. С нарушениями устраиваются повторные заземления (не производится соединение стальным проводником подключательного пункта с ближайшей ниткой рельсового пути крана). Не отвечают техническим нормам дополнительные сети для устанавливаемых на башенных кранах временно осветительных приборов. Не проводится систематическая проверка сопротивления изоляции крановых электросетей и повторных контуров заземления, что приводит к утечкам тока, воздействующим на стропалей.
Иногда башенные краны работают во время грозы. Нарушаются также правила при управлении с земли мачтовыми подъемниками и люльками с помощью выносных кнопочных станций, заключенных в металлические корпуса; установленные на мачтовых подъемниках конечные выключатели не всегда оказываются заземленными; не заземляются колесные грузоподъемные машины (т. е. не имеющие гусеничного хода), работающие в пределах охранных зон ВЛ.
Осветительные установки. При кладке кирпича пользуются гирляндами из открытых ламп напряжением 220 В; в строящихся помещениях подвешивают такие же лампы на высоте менее 2,5 м от пола. Места, где ведутся мокрые отделочные процессы, зачастую освещают переносными открытыми светильниками кустарного изготовления.
Не всегда соблюдаются правила, требующие присоединения фазного провода к контактному винту патрона, а нулевого провода к гильзе (если патрон имеет токоведущую винтовую гильзу), разрыва однополюсными выключателями фазных проводов в двухпроводных линиях; допускается самопроизвольное раскачивание осветительных арматур; нарушаются технические требования по вводу проводов в осветительную арматуру; не исключается возможность их механических повреждений; патроны не разгружаются от механических усилий. Осветительную арматуру подвешивают непосредственно на проводах обычных марок, забывая о том, что для этого можно применять только специальные провода.
Зачастую лампами напряжением 220 В освещают места, насыщенные металлоконструкциями, и даже сырые помещения (подвалы). Подводят ВЛ к металлическим прожекторным мачтам, в то время как это запрещено (к такой мачте должен подводиться кабель длиной в земле не менее 10 м). Прожекторы устанавливают, не придерживаясь норм по высоте расположения их от земли и даже на высоте, доступной для прикосновения, не зануляя при этом их корпуса (на балконах, у отрываемых котлованов, на перекрытиях). Не зануляют также металлические прожекторные мачты при наружном освещении.
Размещают на высоте ниже нормированной мощные ксеноновые лампы. Часто применяемые кустарно изготовленные металлические стойки со светильниками не зануляют. Не соблюдают технические требования, предъявляемые к ручным светильникам. Не всегда выполняется требование о заземлении одного из выводов вторичной обмотки однофазного понижающего трансформатора, используемого при низковольтном освещении.
Следует также отметить, что не проверяется системно сопротивление изоляции переносных осветительных устройств, неисправные лампы заменяют под напряжением без защитных средств; нормы освещенности на рабочих местах не соблюдаются, приборная проверка ее не производится. Не уделяется внимание охранному освещению на строящихся объектах (обычно оно просто не предусматривается). Не учитывается целесообразность и возможность централизованного управления наружным освещением строительных площадок.
Оборудование для электротермообработки бетона.
На небольших и средних строительных площадках такие работы ведутся без проектных решений и базируются главным образом на не всегда достаточном опыте и квалификации электромонтеров, в результате чего допускаются серьезные нарушения технического и производственно-технологического характера. Электромонтеры обычно не проходят курс специального обучения и приобретения практических навыков. Проверка состояния электродов и измерение температуры прогрева бетона ведутся при включенной установке без защитных средств и монтерского инструмента.
Несмотря на имеющиеся специальные установки электротермообработки бетона, в ряде случаев применяют сварочные трансформаторы, не укомплектованные дополнительными устройствами защиты, контроля и распределения, что приводит к их перегрузкам и даже выходу из строя; мало используют прогрессивные способы электротермообработки. Провода (иногда даже голые) прокладывают преимущественно по земле.
Допускается множество нарушений при кратковременном разогреве бетона; не составляется документация, которая обязательна при подаче напряжения на установку электротермообработки бетона; установка не проверяется после перемещения на другие участки строительства.
Кроме перечисленных нарушений, не заземляются выступающие части арматурных каркасов; вблизи прогреваемых конструкций ведутся строительные работы, причем участки их не ограждаются, предупредительные плакаты не вывешиваются, освещение в зоне электропрогрева и присоединение сигнальных ламп осуществляются даже при напряжении 220 В. Электротермообработка бетона зачастую производится во время оттепели и выпадения осадков, что не разрешается. Бетонщики не проходят специального инструктажа, или же он носит формальный характер; знания их не проверяются и им не присваивается квалификационная группа по технике безопасности.
Передвижные электростанции.
Заземляющие устройства электростанций мощностью до 100 кВ-А выполняют с сопротивлением растеканию, значительно превышающим нормативное; протоколы замеров в большинстве случаев не оформляются. Не производятся проверки сопротивления изоляции присоединяемых электроприемников и не составляются протоколы.
Большей частью не рассчитываются сечения линий, отходящих от электростанции; к одной группе предохранителей щита электростанции присоединяют по две отходящих линии; допускается несимметричная загрузка фаз генератора. При монтаже передвижных электростанций на строительных площадках, на которых имеются также стационарные источники, не всегда устанавливают переключающие устройства, блокирующие одновременную подачу электроэнергии от двух источников.
Электрокопровое хозяйство.
Нарушаются требования по защите от токов короткого замыкания, занулению, содержанию пусковой аппаратуры, техническому состоянию электросетей, повторным заземлениям нулевого провода. В ряде случаев заземлителями служат сваи с ненадежно присоединенными к ним проводниками. В электродвигателях и тормозных электромагнитах встречаются не закрытые крышками выводы, выполненные при низком качестве соединения. Установленные на копрах ограничители отсутствуют или оказываются не присоединенными.
Знание правил электробезопасности у мотористов большей частью не проверяют и квалификационные группы по технике безопасности им не присваивают.
Электроинструмент.
Не соблюдаются правила о проверке электроинструмента перед выдачей его рабочим, редко ведется специальный регистрационный журнал. Не назначается ответственный на площадке за состояние, проверку и выдачу электроинструмента. Не уделяется внимание инструктажу рабочих, пользующихся электроинструментом, по правилам электробезопасности, редко им присваивается квалификационная группа по ТБ. Нередки случаи несоблюдения мер безопасности при работах с инструментом напряжением 220 В. Несмотря на то, что инструмент с двойной изоляцией выпускается еще в недостаточном количестве и по номенклатуре, очень малое количество электроинструмента комплектуется защитно-отключающими устройствами. Зачастую даже когда инструмент укомплектован упомянутыми устройствами, рабочие не пользуются ими, подвергая себя опасности поражения током при неисправности инструмента или проводов; должный контроль отсутствует.
Трехфазный электроинструмент присоединяют трехжильным проводом, а однофазный (без двойной изоляции) — двухжильным, используя для заземления отдельный проводник, не находящийся в общей оболочке с фазными; для трехфазного инструмента применяют шланговый провод сечением менее 1,5 мм2.
Электрооборудование вагонов-бытовок.
Обычно в них подают двухпроводные линии 220 В вместо требуемых трехпроводных (третий провод — заземляющий); не уделяется внимание правильности ввода проводов в вагон; зачастую на крышах бытовок лежат провода, находящиеся под напряжением. Нередко в вагоне отсутствуют включающие устройства с предохранителями (или автоматические выключатели); сеть в нем выполняется проводами и способами, не всегда отвечающими условиям противопожарной и электробезопасности. В вагонах устанавливают открытые лампы (обычно даже большой мощности), не соответствующие по исполнению типы выключателей и штепсельных розеток.
Для отопления часто служат кустарно изготовленные электропечи с ненадежными ограждениями токоведущих частей. Соединения проводов электросети также ненадежны; не всегда устанавливают распаечные коробки. Не проводятся испытания электрической части вагонов-бытовок перед присоединением к электросети площадки, а также периодические испытания.
Часто вагоны-бытовки, принадлежащие субподрядным организациям, присоединяет к сети площадки их персонал (даже не электротехнический!) без согласования с электротехническим персоналом генподрядной строительной организации.
Другие нарушения.
Не соблюдаются предусмотренные общеведомственными правилами техники безопасности организационные и технические мероприятия, обеспечивающие безопасность работ в электроустановках.
Электромонтеры продолжают пользоваться самодельными контрольными лампами, не отвечающими требованиям к ним, не применяют при ремонтах электроустановок переносные заземления, нарушают правила измерений при пользовании мегаомметрами и токоизмерительными клещами.
Не проводятся в установленные сроки поверки контрольноизмерительных приборов, средств защиты, электромонтерских когтей, поясов, инструмента. Не соблюдаются условия хранения защитных средств. Для сушки спецодежды применяют устройства кустарного изготовления.
Допускаются также нарушения при предмонтажных испытаниях электроустройств и установок, пусконаладочных работах, периодических осмотрах и испытаниях; не ведутся эксплуатационные журналы. Не составляются акты по разграничению ответственности за состояние и обслуживание электроустановок (между генподрядной организацией и субподрядными). Не соблюдаются правила маркировки электроустановок. Не ведется подготовка электроустройств и кабельных изделий перед их доставкой на строительные площадки.
Нередко не завершаются работы по устройству постоянного электроснабжения принятых в эксплуатацию объектов, которые длительное время продолжают получать электроэнергию от временных ее источников по небезопасным и ставшим безнадзорными сетям и электроустройствам, смонтированным еще в начале строительства.
Много простых по способу устранения, но весьма важных для обеспечения безопасности обслуживания нарушений допускается при выполнении электротехнической части бетонорастворных узлов силами строительных трестов. Не уделяется внимание строительному оборудованию, эксплуатируемому в особенно неблагоприятных условиях: насосам с электроприводом, машинам для шлифования бетонных и полимерцементных полов, виброкаткам с электроприводом и т. п., присоединяемым непосредственно к сетям 380/220 В. К электронасосам подают линии проводами марок, не соответствующих условиям эксплуатации; не комплектуют насосы защитно-отключающими устройствами; места нахождения насосов освещают временными линиями из установочного провода с открытыми лампами на напряжение 220 В. С нарушениями выполняются электротехнические части эстакад приема раствора и их заземление, а также фасадных металлических лесов. Понижающие трехфазные трансформаторы, применяемые для присоединения инструмента, не комплектуют включающими устройствами.
Не принимаются меры по предотвращению возникновения и накопления зарядов статического электричества, в частности не заземляются металлические емкости для легковоспламеняющихся жидкостей, порошкообразных или волокнистых продуктов, в которых может происходить трение этих непроводящих материалов о металл.
Несмотря на запрещение СНиП использовать постоянные РУ или их отдельные присоединения в качестве временных электрических установок на строительно-монтажных работах, такие случаи все же встречаются. При проверках выявляется много нарушений в электроустановках при капитальных ремонтах жилых домов и других сооружений.
Электромонтеры не обладают достаточными знаниями и навыками по оказанию первой помощи при поражении электрическим током, применению способов искусственного дыхания; их обучение с привлечением медицинского персонала проводится редко; не производятся периодические медицинские осмотры персонала энергослужб. Верхолазные работы (на высоте более 5 м от поверхности грунта) выполняются чаще всего монтерами, не имеющими на это права; записи в удостоверения при проверке знаний правил технической эксплуатации и техники безопасности не вносятся. В третью и даже иногда во вторую смену ведутся строительно-монтажные работы при отсутствии электромонтера, т. е. без человека, умеющего оказать первую помощь при поражении током, а также специалиста, способного ликвидировать аварийную обстановку и прекратить простой рабочих и механизмов. Несмотря на запрещение СНиП, электромонтеры производят ряд ремонтных работ под напряжением.
В результате анализа нарушений были выявлены их главные причины: низкий уровень специальных знаний электротехнического персонала всех рангов; слабая производственно-техническая дисциплина электромонтеров; отсутствие или недостаточный надзор за деятельностью электромонтеров со стороны руководства энергослужб и служб техники безопасности; весьма редки квалифицированные проверки состояния электроустановок строительных площадок; мало внимания уделяется организации рабочих мест электромонтеров, что приводит к спешке и недоброкачественному выполнению электромонтажных работ; отсутствует система планово-предупредительных ремонтов; качество капитальных ремонтов электротехнического и электротехнологического оборудования очень низкое; не анализируются нарушения в электроустановках площадок, в том числе наиболее часто повторяющиеся; нет статистических данных о нарушениях и не делаются соответствующие выводы; не разработана методология производственного инструктажа электромонтеров, а потому он проводится формально, без соблюдения его периодичности; нет единых планов повышения квалификации персонала, не всегда высока квалификация преподавательского состава; в большинстве формально проверяются знания и присваиваются группы по электробезопасности.
