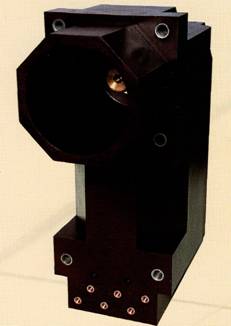

Трансформатор ТЛП-10-4 изготавливается с двумя и тремя вторичными обмотками в одном конструктивном габарите и с одними установочными размерами.
 |
Трансформаторы данного конструктивного варианта по техническим характеристикам, присоединительным размерам контактов вторичных обмоток и конфигурации первичных втычных контактов имеют следующие
исполнения:
По техническим характеристикам - четыре исполнения.
1;2; 3; 4 (см. Таблицу)
По расположению контактов вторичных обмоток - два исполнения.

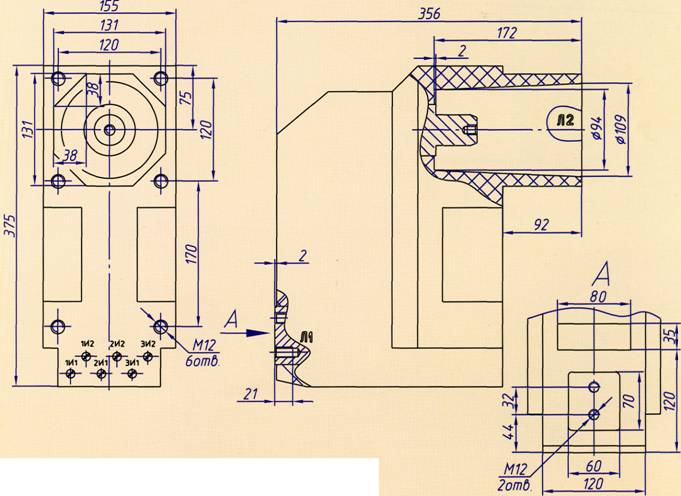

 Рис.3. Трансформаторы с тремя вторичными обмотками |
|
А; В (см. Рис. 2, 3) А В
 Рис.2. Трансформаторы с двумя вторичными обмотками |
По конфигурации первичных контактов первичной обмотки - три исполнения.
С; D; Е (см. Рис. 4, 5, 6)
 Рис.4 Вариант изготовления круглого контакта первичной обмотки с 0 24 мм |
|

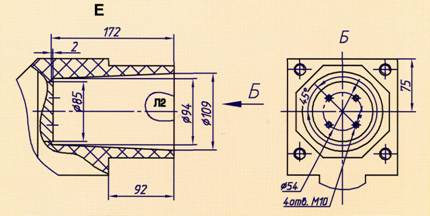

Рис.6 Вариант изготовления плоского контакта первичной обмотки |

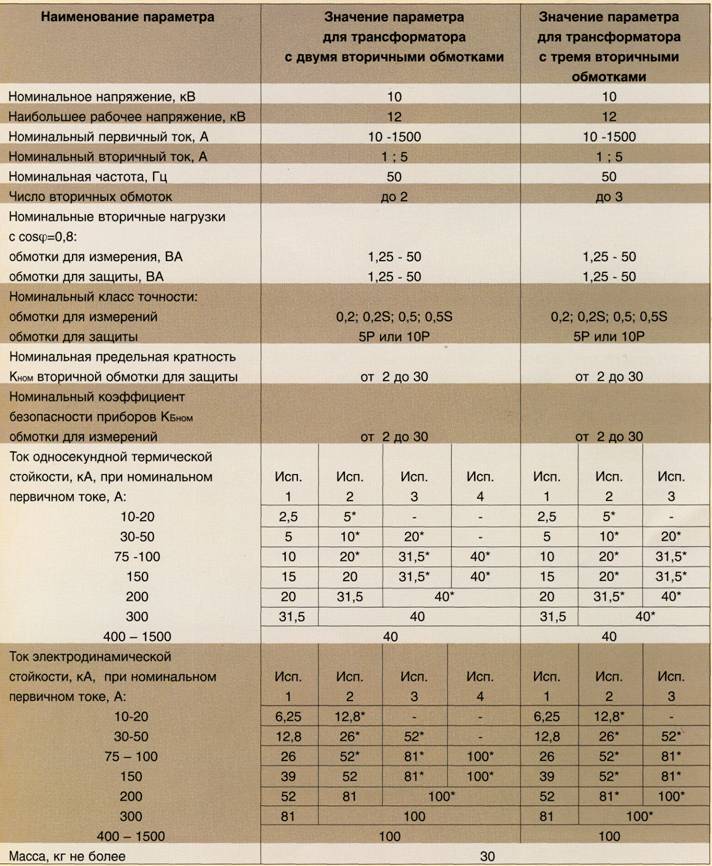

Таблица |
* Изготовление трансформаторов с данными техническими параметрами согласовываются с производителем дополнительно при заказе ввиду возможного увеличения габаритных размеров.
