Комплектные трансформаторные подстанции модульного типа напряжением 10(6)/0,4 кВ предназначены для электроснабжения электроустановок и промышленных объектов в нефтяной, горнодобывающей и газовой промышленности трехфазным переменным током промышленной частоты 50 Гц. Подстанции выпускаются в одномодульном (при мощности трансформатора до 1000 кВ-А) и трехмодульном исполнениях. При одномодульном исполнении все основные функциональные элементы подстанции: РУВН, силовые трансформаторы и РУНН размещены в одном модуле (контейнере, рис. 1). При трехмодульном исполнении РУВН, силовые трансформаторы и РУНН располагаются в трех отдельных контейнерах.

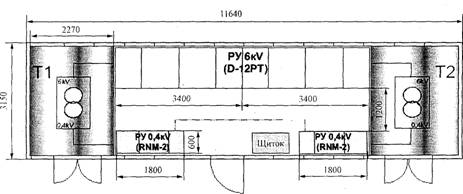

Рис. 1. Расположение оборудования в КТП одномодульного исполнения
РУ 10(6) кВ состоит из камер серии D-12PT, в качестве коммутационных аппаратов могут использоваться:
• выключатели нагрузки NAL, NALF;
• контакторы V7, VI2;
• вакуумные выключатели серий BB/TEL, VD4, ЭВОЛИС.
В одномодульном исполнении восемь камер РУ 10(6) кВ, из них две камеры с плавкими предохранителями к силовым трансформаторам, четыре камеры с выключателями нагрузки с воздушным вводом-выводом и две камеры — с секционными разъединителями. Принципиальная схема РУ 10(6) кВ и внешний вид подстанции приведены на рис. 2, 3.
Рис. 2. Принципиальная схема РУ 10(6) кВ подстанции
Рис. 3. Внешний вид РУ 10(6) кВ с камерами серии D-I2 РТ и разрез трансформаторной
ячейки
РУНН подстанции набирается из шкафов серии RNM-2, которые относятся к низковольтным распределительным устройствам распределения и управления.
Отличительные особенности НКУ серии RNM-2:
• модульная компоновка, позволяющая комплектовать НКУ функциональными блоками аппаратуры в соответствии с требованиями заказчика;
• использование съемных и выдвижных блоков аппаратуры обеспечивает удобство обслуживания НКУ при гарантированной безопасности;
• возможность полного извлечения съемных и выдвижных блоков аппаратуры из шкафа НКУ без снятия напряжения со сборных шин с сохранением степени защиты шкафа;
• минимальные последствия короткого замыкания благодаря разделению шкафа НКУ на отсеки (шинный, аппаратный, кабельный);
• повышенная коррозионная стойкость благодаря использованию современных технологий противокоррозионной защиты;
• высокие электродинамическая и термическая стойкости.
НКУ серии RNM-2 может использоваться в электрических сетях с системами заземления TN-S, TN-C-S, TN-C, ТТ, IT.
В качестве коммутационных аппаратов используются различные аппараты иностранных фирм-производителей:
• блоки выключатель-предохранитель;
• автоматические выключатели;
• контакторы, магнитные пускатели.
На вводе и отходящих линиях устанавливаются трансформаторы тока. На стороне 0,4 кВ применяется секционирование с устройством автоматического включения резерва. В шкафах секционного выключателя предусмотрено место для установки приборов учета электрической энергии.
Основные технические характеристики шкафов RNM-2 приведены ниже, общий вид представлен на рис. 4.
Рис. 4. Общий вид РУ 0,4 кВ (две секции шкафа соединены кабелем)
Технические характеристики НКУ серии RNM-2
Номинальное напряжение, кВ............................До 690
Номинальный ток сборных шин, А........................ До 4000
Номинальный ток распределительных шкафов, А.............До 1200
Номинальный ток съемных и выдвижных блоков, А ........... До 630
Ток электродинамической стойкости (амплитуда), кА..........200
Односекундный ток термической стойкости, кА..............90
Габаритные размеры, мм:
длина.............................................. 600-1000
высота............................................. 2200
ширина............................................ 400-1200
Масса, кг.........................................., . 400
