АВР низкого напряжения на автоматах типа "Мастерпакт"
Схема АВР на автоматах

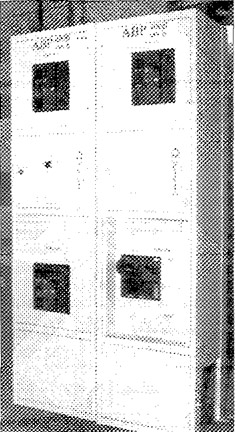

Устройство АВР на автоматах выполняется на двух панелях. В луче "А" устанавливается панель с главным и секционным автоматом, в луче "Б" - с главным автоматом и секционным рубильником. Нормально оба главных автомата включены, а секционный - отключён (секционный рубильник включён постоянно).
При исчезновении напряжении на одном из трансформаторов отключается его главный автомат и включается секционный.
После восстановления напряжения схема автоматически возвращается в исходное положение (самовосстанавливается).
Секционный автомат имеет устройство защиты, обеспечивающее селективность отключения коротких замыканий.
Габаритные размеры панели, выполненной на автоматах типа "Мастерпакт": 520x540x1800 мм.
