Маркоразмер муфты | Напряжение, кВ | J | Сечение основной жилы кабеля, мм2 | Размеры, мм (рис.) | ||||
А | Б | в | d* | D | ||||
КНЭ1 | 1 | 3 | 16—120 150—240 | 347 382 347 382 550 560 | 296 330 296 330 540 540 | 171 203 171 203 272 248 | 36 46 36 46 48 61 | 98 110 |
*d — диаметр вводного отверстия.

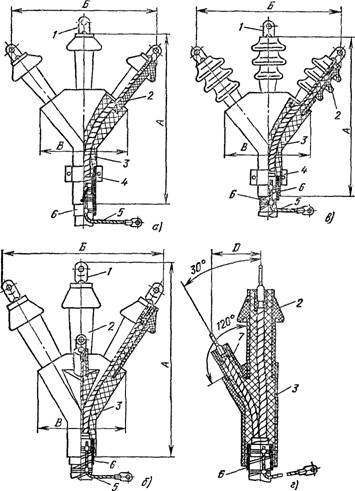

Рис. Концевая муфта КНЭ:
а — для трехжильного кабеля до 1 кВ, б — то же четырехжильного до 1 кВ; в — для кабелей 6 и 10 кВ; 1 — кабельный наконечник; 2 — проходной изолятор; 3 — корпус муфты; 4 — скоба для крепления, .5 - провод заземления; 6 — подмотка из самосклеивающихся или хлопчатобумажных лент с промазкой компаундом; 7 — проходной изолятор четвертой жилы.
