Нагрев трансформаторов при неравномерном графике нагрузки - Режимы работы трансформатора

Оглавление
Режимы работы трансформатора
Тепловая диаграмма трансформатора
Нагрев трансформаторов при неравномерном графике нагрузки
Нагрузочная способность трансформатора
Выбор мощности силовых трансформаторов для дуговых сталеплавильных печей

При неравномерном графике нагрузки трансформатора его тепловой режим непрерывно изменяется, причем законы изменения температуры масла и температуры обмотки отличаются друг от друга, что объясняется их различной теплоемкостью и другими физическими факторами.



Нагрев масла трансформатора
Нагрев масла трансформатора при многоступенчатом графике нагрузки:
а — график нагрузки; б — изменение температуры масла

Ориентировочно постоянные времени нагрева трансформаторов можно принять по табл. 1. Их значения мало изменяются от конструкции к конструкции, так как определяются массами сердечника и обмотки.
Для определения температуры масла при многоступенчатом графике нагрузки трансформатора необходимо в общем случае составить систему из п уравнений (где п — число ступеней графика), аналогичную. Решение такой системы позволяет найти начальное превышение температуры масла 90 и превышение температуры масла Gx в конце любой ступени.

Таблица 1 Постоянные времени нагрева различных трансформаторов (ГОСТ 14209—69)\

Система охлаждения

Номинальная мощность

Постоянная времени

трансформатора

трансформатора, MB * А

нагрева, ч

М

0,001... 1

2,5



1,6 ...6,3

3,5

Д

10...32

2,5



40...63

3,5

ДЦ, ц

100... 125

2,5



Более 125

3,5



Постоянная времени нагрева обмотки значительно меньше постоянной времени нагрева трансформатора и составляет несколько минут. Поэтому можно считать, что температура обмотки в наиболее нагретой точке в моменты ступенчатого изменения нагрузки меняется также скачком от одного установившегося значений.



Нагрев масла и обмотки трансформатора

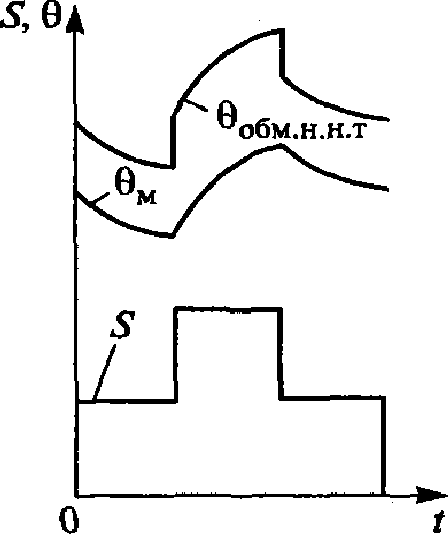

Рис. 2. Нагрев масла и обмотки трансформатора в наиболее нагретой точке при двухступенчатом графике нагрузки
