8. Выбор оборудования на стороне ВН подстанции.

Шины ОРУ 110кВ. В качестве шин для жесткой ошиновки используются трубы из алюминиевого сплава 1915Т обладающего высокой прочностью, стойкостью к коррозии и хорошей устойчивостью к коронообразованию. Трубчатая жесткая ошиновка, обеспечивают быстрый и монтаж, и необходимую компенсацию линейных температурных деформаций шин.
Сечение рассчитывается по току (допустимому нагреву), работе в нормальном режиме и во время ремонта.
Максимальный ток шин составляет: Imax= 1,4*.= 294,3 А
Размер трубчатых  шин D=60мм, q=550мм2, d=54мм, m=1,46 кг/м, Imax=1340A. Применение шин меньшего диаметра приведет к сокращению длины пролета и увеличению затрат на стойки и изоляторы. По требованиям ПУЭ расстояние между фазными шинами a=2м.
Термостойкость шин, при функции C=91 A*c1/2*мм2 составит qmin== =100 мм2
что меньше 550 мм2.
Электродинамическая стойкость zрассч. £ zдоп. , где zдоп допустимое напряжение материала шин.
zрассч = , где М = Н*М –изгибающий момент, W =  момент сопротивления шины.
Удельное усилие при трехфазном КЗ: f= * 10-7 *  =  * 10-7 * =18,6 H/м,
М =  = = 67 Н*М; W =  = 7,3, откуда zрассч = = 9,1 МПа,
zрассч <40МПа
Вывод: шины обеспечивают требуемую электродинамическую прочность.

Связь с трансформатором производится проводом АС-150/19. Из-за малой длины провод на коронирование не проверяем. На схлестывание не проверяем т.к. Iп.о.=6,46кА < 20кА.
В качестве наружных изоляторов используем ИОС-110-300-УХЛ-1. Сила, действующая на изгиб изолятора равна 1111,6H < 180000H – изолятор подходит для установки.

Коммутационное оборудование: линейные разъединители РДЗ-110/1000, заземлители нейтрали ЗОН-110-М-1У1, трансформаторы тока ТВТ-110-1-600/1 (встроенные в силовой трансформатор), ограничители перенапряжения ОПН-110, выключатели ВГТ-110II-40/2500 У1

Расчетные данные

Выключатель ВГТ-110II-40/2500 У1

Разъединитель РНД(3)-110-УХЛ

Заземлитель нейтрали ЗОН-110-М-1У1

Трансформатор тока ТВТ-110-1-600/1

U = 110кВ

U=110кВ

U=110кВ

U=110кВ

U=110кВ

Imax= 294.3 А.

Iном.=2500А

Iном.=1000А

Iном.=400А

Iном.=600А

Iп.о.=6,46 кА

Iоткл.=40кА







iу=14,65 кА,

Iу=102кА

Iдин.=80кА

Iдин.=16кА



Вк=84,3кА2 *с.

Bк=4,8кА

Bk=31,5/3

Bk=4/10



Привод

Пружинный

ПР-У1

ПРН-1



9. Выбор оборудования на стороне СН подстанции.

РУ открытого типа из двух секций сборных шин, двух цепей цепей связи трансформатора со сборными шинами и отходящей к потребителю двуцепной ЛЭП.

Выбор шин ОРУ. Используются те же шины в целях унификации оборудования.

Imax= .= =0,3102кА=310,3А, что меньше допустимых 1340 А.
Значения Iп.о., iу , Bу меньше чем на стороне ВН, значит шины подходят

Проводники, отходящие от ОРУ к потребителям.
Iном.= = =147,8 А, Imax=2*147.8=295А.
qэк. =
qэк. =  = 147.8 мм2
Используем провод АС-120/19.

Выбор изоляторов. Изолятор ИОС-35-500-01-УХЛ. Проверка на изгиб: =574H, что меньше Fдоп.=2*106Н.

Расчетные данные

Выключатель ВБН-35-II-20/1600УХЛ1

РДЗ-35/1000

U=35кВ

Uном.=35кВ

Uном.=35кВ

Imax=295 A

Iном=1600 A

Iном=1000 A

iуд.=9.98кА

Iуд.=51кА

Iдин.=63кА

Bк=20,38кА2*с

Bк=1200кА2с

Bк=2500кА2с

Привод

Э-магнитный, встроенный

ПР-У1

Трансформатор напряжения блочного типа включает в себя ТН типа 3НОЛ-35, разъединитель РДЗ-35, ОПНК-35, предохранитель ПКН-35-У1.

Схема снабжения потребителей на стороне 35 кВ
Схема снабжения потребителей на стороне 35 кВ

10. Выбор оборудования на стороне НН подстанции.

Выбор проводников в цепи.
Imax= .= =1,090кА=1090А
Используем три провода АС-150/19 на каждую фазу, их допустимый ток составит 3*450=1350А. Проверка на коронирование не производится из-за малой длины проводника.

РУ НН. Используются комплектные распределительные устройства выкатного исполнения К-63. Отсутствие разъединителей и применение вместо них специальных скользящих контактов штепсельного типа позволяет повысить надежность камер и удобство их технического обслуживания. В состав ячеек входят вакуумный выключатель BB/TEL-10-12,5-20/630-1600 УХЛ2, трансформатор тока ТЛК-10 30/5-1500/5, трансформатор напряжения НАМИТ ЗНОЛ.06 НОЛ.08.

Рассчетные данные

BB/TEL-10-12,5-20/630-1600 УХЛ2

ТЛК-10 30/5-1500/5

Uуст.= 10кВ

Номинальное напряжение 10кВ

Номинальное напряжение 10кВ

Imax=1090А

1600А

1500А

Iп.о.=9,98кА

Трехсекундный ток термической стойкости 12,5-20кА



В качестве шин используются шины прямоугольного сечения 80x10мм с Iдопуст.=1480 А.
Электродинамическая стойкость шин определяется аналогично. Расстояние между фазами a=0.26м, длина пролета l=0.75м
Электродинамическая стойкость zрассч. £ zдоп. , где zдоп допустимое напряжение материала шин.
zрассч = , где М = Н*М –изгибающий момент, W =  = 1,3 момент сопротивления шины. Удельное усилие при трехфазном КЗ: f=1,62 * 10-7 *  = 362 H/м,
Изгибающий момент М =  = = 20,36Н*М; откуда zрассч = = 15,6 МПа,
Вывод: шины обеспечивают требуемую электродинамическую прочность.

Термическая стойкость шин приемлема, т.к. термостойкость шин, при функции C=91 A*c1/2*мм2 составит qmin== =117 мм2 , что меньше 800 мм2.

Изоляторы. Используем изоляторы ИП-10/1600-7,5УХЛ2. Iдоп.изол.=1600А > Imax = 1090А.
Нагрузка составит , что приемлемо, т.к. меньше Fдоп.=4500H

Выключатели и заземляющие разъединители используем однотипными, ориентируясь на максимального потребителя. Imax.потр.= .==757А.
Используем вакуумный выключатель BB/TEL-10-12,5-20/630-1600 УХЛ2 во вводных, секционных и отходящих к потребителю цепях. Заземляющий разъединитель типа РВЗ-10/630 (привод ПР-11)

Расчет отходящих линий НН. К промышленным и коммунально-бытовым потребителям линии прокладываются кабелем ААШВ-10, т.к. они располагаются на небольших расстояниях от п/ст. Питание потребителей I категории осуществляется не менее чем по двум линиям с раздельных секций. Определяем Imax.потр. для каждого потребителя по формуле:

Imax.потр.= ,



Экономическое сечение кабеля равно: qэк. = , при экономической плотности тока jэк. = 1,4 А для ААШВ-10. Результаты расчетов сводим в таблицу.

Параметр

Цементный завод

Сельскохозяйственная нагрузка

Коммунально-бытовая нагрузка

Imax.потр А

387,9

96

757

Iнорм.= Imax.потр./2 А

194

48

379

Исходя из экономической плотности тока jэк. = 1,4 А/мм2 , для ААШВ, экономическое сечение кабеля равно:qэк. =

qэк., мм2

140

34,3

270,7

Тип кабеля

ААШВ-10-(3x150)

ААШВ-10-(3x10)

4 кабеля ААШВ-10-(3x185)

Iдоп. кабеля А

445

70

385

Вывод: кабели удовлетворяют по допустимому току нагрузки

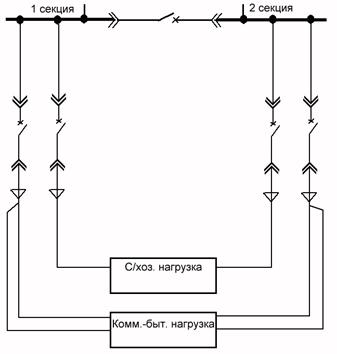

Схема электроснабжения потребителей на стороне 10 кВ.

Схема электроснабжения потребителей на стороне 10 кВ
