Мостиковые схемы

Применяются достаточно широко, особенно при использовании потребителей первой категории электроснабжения не допускающих перерыва в электроснабжении.

Мостиковые схемы с перемычкой в цепи трансформаторов

Мостиковые схемы
При повреждении линии W1 отключается выключатель Q1, однако трансформаторы Т1 и Т2 остаются в рабочем состоянии, а связь с энергосистемой осуществляется по линии W2.
При повреждении в трансформаторе Т1отключаются выключатели Q4 со стороны 6 – 10 кВ и выключатели Q1 и Q3.
Для сохранения в рабочем состоянии обеих линий при ревизии любого выключателя предусмотрена дополнительная перемычка из разъединителей QS3 и QS4.
Например: для ревизии выключателя Q1 включают разъединитель QS3, затем отключают выключатель Q1 и разъединители по обе стороны выключателя. Оба трансформатора и обе линии остались в рабочем состоянии. Однако, если в этом режиме произойдёт короткое замыкание на одной из линии, то отключится Q2 и обе линии окажутся без напряжения, что является недостатком схемы.

Мостиковая схема с перемычкой в цепи питающей линии


Эта схема позволяет подключить трансформатор потерявший питание к неповреждённой линии. Обеспечивает параллельную работу питающих линий.
В случае трёх питающих линий применяют схему двойного мостика.
Распределительное устройство подстанций могут иметь одну или две системы сборных шин. Эти шины могут быть секционированными (разделенными на  части), или не секционированными.В точках деления секционированных шин должны быть установлены секционные выключатели, которые обозначаются QB.



Трансформаторы соединяют со сборными шинами низшего напряжения 6 - 10 кВ,с помощью вводов, в которых устанавливают высоковольтные выключатели, возможны следующие разновидности вводов:

  1. Выключатель снабжён штепсельным (втычным) разъёмом


Такая схема применяется при мощности трансформаторов не более 4 МВА

  1. Схема с разъединителями, используется при мощности трансформатора не более 25 МВА


При мощности трансформатора более 25 МВА коммутационные аппараты могут не пройти испытания по термической и динамической стойкости, в этом случае используются меры по ограничению токов короткого замыкания.





Схема токоограничения с использованием сдвоенного реактора

Схема токоограничения с использованием сдвоенного реактора
Сборные шины имеют две секции при мощности трансформатора порядка 25 МВА. Эти шины соединены между собой секционным выключателем, который в нормальном состоянии отключён.
отключен –
При мощности трансформатора более 25 МВА применяют 4 секции шин, при этом возможны два варианта.

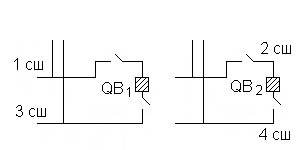

  1. Установка секционных выключателей по вертикали:





  1. Установка секционных выключателей по горизонтали:

Установка секционных выключателей по горизонтали
