Цепи приемных реле - ШДЭ2801, ШДЭ2802

Оглавление
ШДЭ2801, ШДЭ2802
Назначение, состав и конструктивное выполнение защит
Основные технические данные
Цепи переменного тока и напряжения
Цепи приемных реле
Реле сопротивления
Блокировка при качаниях
Блокировка при неисправностях в цепях переменного напряжения
Принципы выполнения измерительных органов для УРОВ
Органы тока нулевой последовательности для УРОВ
Органы направления мощности нулевой последовательности для УРОВ
Орган выявления неисправностей в цепях напряжения нулевой последовательности для УРОВ
Междуфазная токовая отсечка для УРОВ
Реле тока для УРОВ
Органы выдержки времени
Логическая часть дистанционной зашиты основного комплекта
Логическая часть токовой зашиты нулевой последовательности основного комплекта
Взаимодействие основного комплекта защит с другими устройствами репейной защиты и автоматики
Логическая часть защит резервного комплекта
Функциональный контроль защит
Цепи сигнализации
Выставление уставок
Проверка сопротивления и электрической прочности изоляции
Проверка исправности зашит и блоков питания
Возможности подстройки параметров защит и блоков питания
Тестовый контроль защит
Контроль дистанционной защиты основного комплекта
Контроль токовой защиты основного комплекта
Контроль реле тока для УРОВ
Контроль резервного комплекта защит
Сокращения и литература

Необходимые для функционирования рассматриваемых защит логические сигналы от внешних устройств защиты и автоматики формируются посредством контактных выходов, подключенных к цепи оперативного постоянного тока через достаточно протяженные контрольные кабели. В энергосистемах страны отмечались случаи ложного срабатывания быстродействующих устройств защиты и автоматики вследствие замыканий жилы контрольного кабеля на "землю", перераспределения зарядов распределенных емкостей жилы контрольного кабеля относительно "земли", возмущений в системе оперативного тока. Для исключения указанного явления в рассматриваемых шкафах защит прием сигналов от внешних устройств осуществляется посредством двух блоков реле-повторителей типа Р119, характеризуемых схемой, приведенной на рис. 7.

Цепи приемных реле

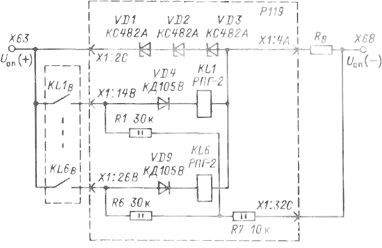

Рис. 7. Цепи приемных реле
В указанном блоке один из выводов обмотки приемного реле KL1 подключается к внешнему контакту KLl^ через диод VD4, анод которого соединен с балластным резистором R1. Второй вывод обмотки реле KL1 подключен к параметрическому стабилизатору, образованному стабилитронами VD1-VD3 и расположенным на плите резистором Тип стабилитронов выбран таким образом, что обеспечиваемое ими значение напряжения на выходе стабилизатора £/ст близко к номинальному значению напряжения срабатывания реле-повторителя, которое составляет 24 В.
При замыкании контакта KL1# обеспечивается выполнение условия

где Ua, U0б — напряжения, прикладываемые соответственно к аноду диода VD4 и к общей точке обмоток реле повторителей; Uon — напряжение оперативного постоянного тока.
По этой причине открывается диод VD4, и реле KL1 срабатывает.
Таблица 6. Приемные реле защит
Обозначен Обозначь Принимаемый сигнал блока реле


Р119 KL1

Реле положения "Отключено" выключателя В1

(=А1+Е5)



KL2

Реле положения "Отключено" выключателя В2

KL3

OHM ТЗНП параллельной ВЛ

KL4

Реле положения "Включено" выключателя параллельной ВЛ

KL5

Реле положения "Включено" шиносоединительного выключателя





KL6

Сигнал № 3 ВЧТО

Р119 KL1

Сигнал № 1 ВЧТО

(=A1+E6)KL2

От УРОВ

KL3

Сигнал № 1 ВЧТО

KL4

Реле контроля наличия напряжения на линии

KL5

Реле контроля непереключения фаз выключателя В1

KL6

Реле контроля непереключения фаз выключателя В2

При КЗ на землю жилы кабеля, посредством которого подключается контакт KL 7В, вследствие наличия на подстанции, где установлен шкаф защит, устройства контроля изоляции цепей оперативного постоянного тока может обеспечиваться Ua « 0,5 t/on. Поскольку в данном случае ua < u0б, открытия диода vd4 не происходит и реле kl1 остается в состоянии несрабатывания. При этом наличие связи через балластные резисторы r1, r7 обеспечивает условия для срабатывания вышеупомянутого устройства контроля изоляции.
При включении источника оперативного тока происходит процесс заряда емкости Ск между жилой контрольного кабеля и оперативными цепями, что приводит к открытию диода vd4 и протеканию тока через обмотку реле kl1. Однако срабатывания реле kl1 не происходит, так как указанный процесс носит кратковременный характер вследствие разряда емкости Ск через резисторы rl, r7.
Разряд емкости Ск, вызванный отключением источника оперативного тока или КЗ между его полюсами, не приводит к протеканию тока через обмотку реле kl1, так как в этом случае диод vd4 оказывается включенным в обратном направлении.
Сведения о сигналах, принимаемых посредством приемных реле, приведены в табл. 6.
